Leistungsübertragung und praktische Anwendungen einfach erklärt

Stell dir vor, du möchtest zwei dicke Stahlplatten zusammenschweißen. Dafür brauchst du extreme Hitze, um das Metall zu schmelzen. Eine normale Steckdose liefert aber nur eine begrenzte Stromstärke. Wie können wir genug Hitze erzeugen, ohne dass sofort die Sicherung im Haus herausfliegt? Wenn es um Leistungsübertragung und praktische Anwendungen geht, ist das Geheimnis der Transformator! Er kann Spannung gegen Stromstärke eintauschen. In dieser Lektion werden wir lernen, warum ein Transformator keine magische Energie erschaffen kann, wie er die Stromstärke verändert und wie wir das nutzen, um riesige Blitze zu erzeugen oder massiven Stahl zu schmelzen.

Vorwissen

• Elektrische Leistung ($P$): Gibt an, wie viel elektrische Energie pro Sekunde umgesetzt wird. Formel: $P = U \cdot I$ Beispiel: Ein Gerät mit $230 \text{ V}$ und $2 \text{ A}$ hat eine Leistung von $460 \text{ W}$.
• Spannung am Transformator: Die Spannung ändert sich im gleichen Verhältnis wie die Windungszahlen. Formel: $\frac{U_1}{U_2} = \frac{n_1}{n_2}$ Beispiel: Hat die Sekundärspule doppelt so viele Windungen wie die Primärspule, ist auch die Sekundärspannung doppelt so hoch.

Aufgabentyp 1: Leistungserhaltung und das Stromverhältnis

Ein Transformator ist keine magische Energiequelle. In einem idealen Transformator geht keine Energie verloren, aber es kommt auch keine neue hinzu. Das bedeutet: Die elektrische Leistung, die auf der Primärseite hineinfließt ($\textcolor{#53E5D6}{P_1}$), ist genauso groß wie die Leistung, die auf der Sekundärseite herauskommt ($\textcolor{#53E5D6}{P_2}$).

Alltagsbezug: Wir gehen hier von einem idealen Transformator aus, bei dem sich die Spulen nicht erwärmen und keine Leistung verloren geht. Es gilt also: $\textcolor{#53E5D6}{P_1} \approx \textcolor{#53E5D6}{P_2}$.

Da die Leistung das Produkt aus Spannung und Stromstärke ist ($\textcolor{#53E5D6}{P} = \textcolor{#08BFFF}{U} \cdot \textcolor{#9570FF}{I}$), gilt:

$\textcolor{#08BFFF}{U_1} \cdot \textcolor{#9570FF}{I_1} = \textcolor{#08BFFF}{U_2} \cdot \textcolor{#9570FF}{I_2}$

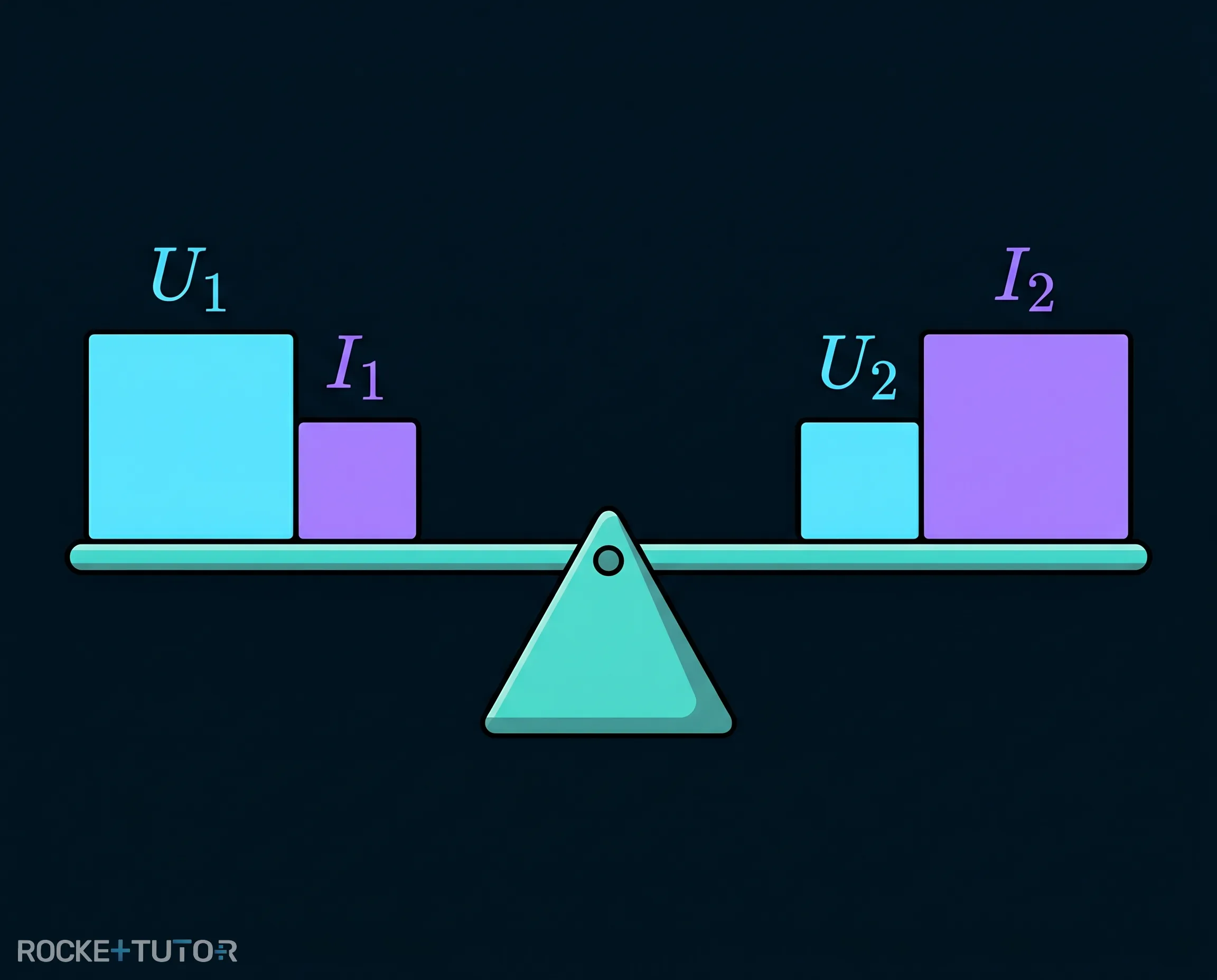

Wenn der Transformator die Spannung erhöht, muss die Stromstärke sinken, damit die Leistung gleich bleibt. Es ist wie bei einer Wippe: Geht die eine Seite hoch, muss die andere runter.

Da die Spannung von der Windungszahl ($n$) abhängt, verhält sich die Stromstärke genau umgekehrt zur Windungszahl. Die Formel lautet:

$\frac{\textcolor{#9570FF}{I_2}}{\textcolor{#9570FF}{I_1}} = \frac{n_1}{n_2}$

Achtung: Die kleine 1 und 2 sind hier im Vergleich zur Spannungsformel vertauscht! Weniger Windungen bedeuten also mehr Stromstärke.

Schritt-für-Schritt-Anleitung

1. Gegebene und gesuchte Werte notieren: Finde die Windungszahlen ($n_1$, $n_2$) und die bekannte Stromstärke ($\textcolor{#9570FF}{I_1}$ oder $\textcolor{#9570FF}{I_2}$) im Text.
2. Die Formel aufstellen: Schreibe die Stromübersetzungsgleichung auf: $\frac{\textcolor{#9570FF}{I_2}}{\textcolor{#9570FF}{I_1}} = \frac{n_1}{n_2}$.
3. Formel umstellen: Multipliziere so, dass die gesuchte Größe alleine auf einer Seite steht. Wenn du $\textcolor{#9570FF}{I_2}$ suchst, rechne $\cdot \textcolor{#9570FF}{I_1}$.
4. Werte einsetzen und ausrechnen: Setze die Zahlen mit ihren Einheiten ein und berechne das Ergebnis.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

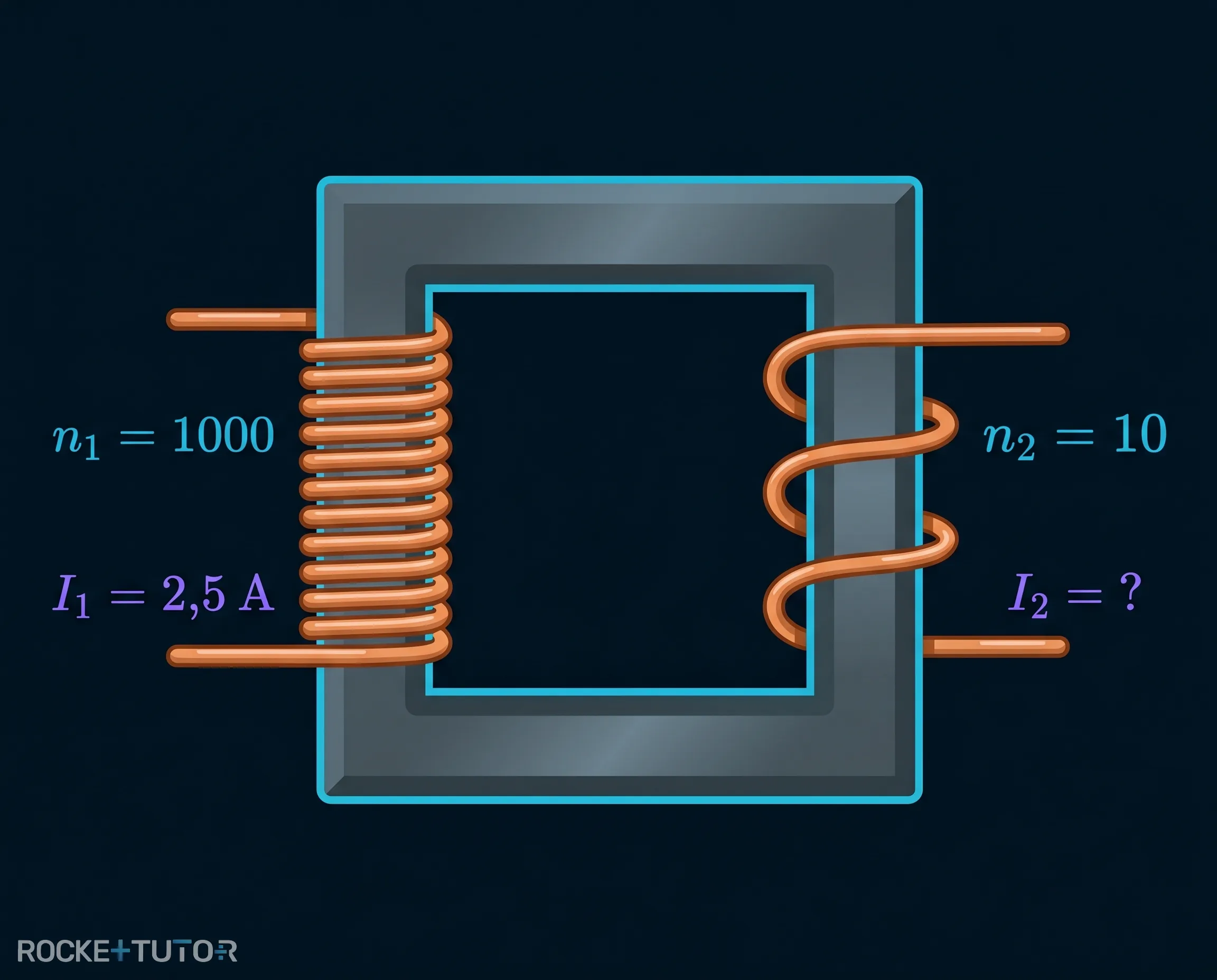

Eine Primärspule hat $1000$ Windungen und nimmt eine Stromstärke von $2,5 \text{ A}$ auf. Die Sekundärspule hat $10$ Windungen. Berechne die Stromstärke im Sekundärkreis.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Gegebene und gesuchte Werte notieren

   Gegeben: $n_1 = 1000$, $\textcolor{#9570FF}{I_1} = \textcolor{#9570FF}{2,5 \text{ A}}$, $n_2 = 10$ Gesucht: $\textcolor{#9570FF}{I_2} = ?$

2. 2
   Schritt 2
   Die Formel aufstellen

   $\frac{\textcolor{#9570FF}{I_2}}{\textcolor{#9570FF}{I_1}} = \frac{n_1}{n_2}$

3. 3
   Schritt 3
   Formel umstellen

   Wir multiplizieren beide Seiten mit $\textcolor{#9570FF}{I_1}$, damit $\textcolor{#9570FF}{I_2}$ alleine steht: $\textcolor{#9570FF}{I_2} = \textcolor{#9570FF}{I_1} \cdot \frac{n_1}{n_2}$

4. 4
   Schritt 4 · Ergebnis
   Werte einsetzen und ausrechnen

   $\textcolor{#9570FF}{I_2} = \textcolor{#9570FF}{2,5 \text{ A}} \cdot \frac{1000}{10}$ $\textcolor{#9570FF}{I_2} = \textcolor{#9570FF}{2,5 \text{ A}} \cdot 100$ $\textcolor{#9570FF}{I_2} = \textcolor{#9570FF}{250 \text{ A}}$

Ergebnis:

Die Stromstärke im Sekundärkreis beträgt $\textcolor{#9570FF}{250 \text{ A}}$. (Realitätscheck: Die Sekundärspule hat viel weniger Windungen, also muss die Stromstärke viel größer werden. Das Ergebnis von $250 \text{ A}$ ist logisch und reicht aus, um Metall zu schmelzen!)

---

Aufgabentyp 2: Hochspannungs- und Hochstromanwendungen

Je nachdem, wie wir die Windungszahlen wählen, können wir Transformatoren für völlig unterschiedliche Aufgaben bauen.

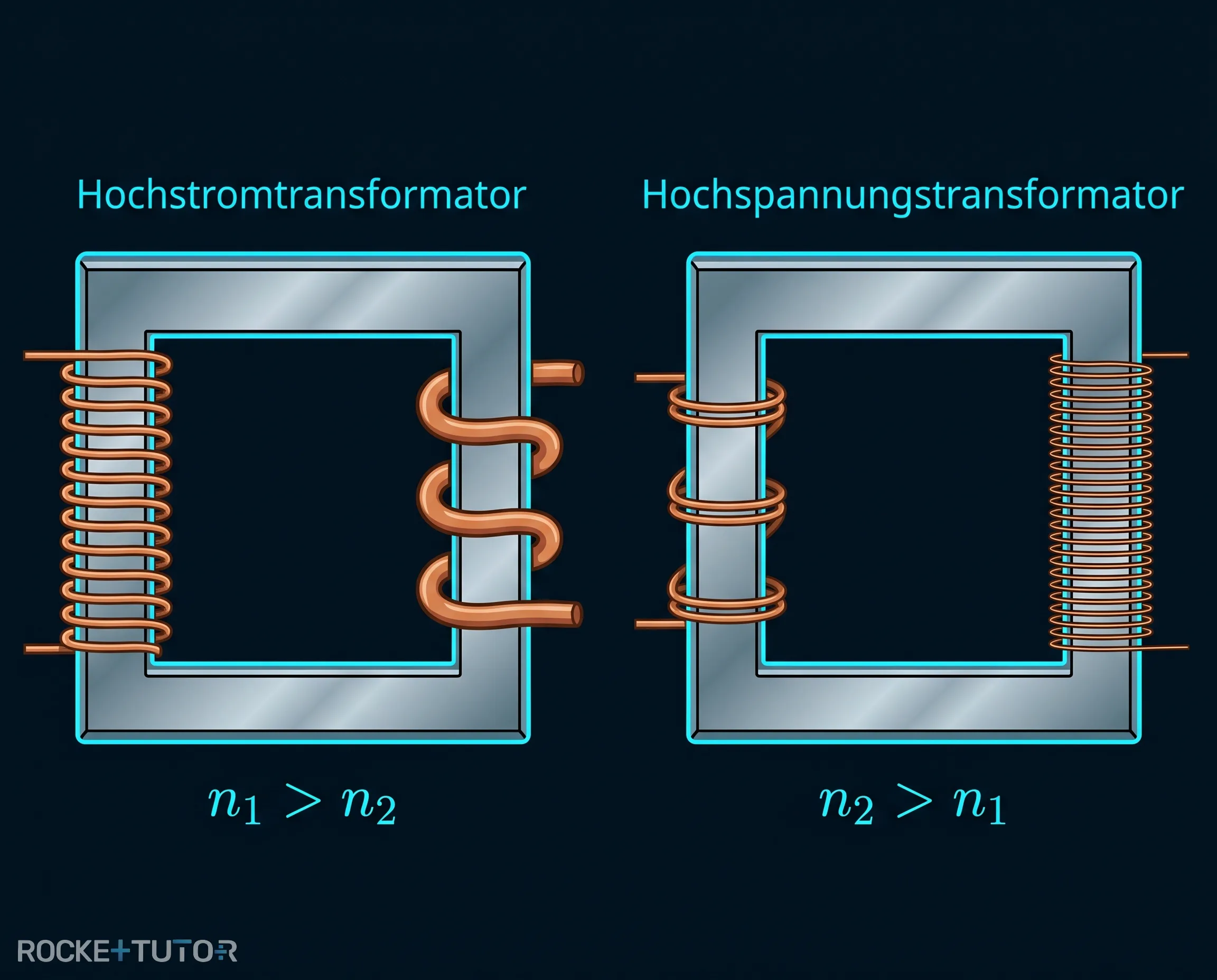

• Der Hochstromtransformator (Viel Strom, wenig Spannung): Hier hat die Primärspule deutlich mehr Windungen als die Sekundärspule ($n_1 > n_2$). Dadurch sinkt die Spannung, aber die Stromstärke steigt extrem an. Anwendung: Das Elektroschweißen. Um Metall über seinen Schmelzpunkt hinaus zu erhitzen, braucht man gewaltige Stromstärken. Ein Hochstromtransformator macht aus den normalen $16 \text{ A}$ aus der Haushaltssteckdose mehrere hundert Ampere, ohne dass die Sicherung herausfliegt.

• Der Hochspannungstransformator (Viel Spannung, wenig Strom): Hier hat die Sekundärspule deutlich mehr Windungen als die Primärspule ($n_2 > n_1$). Die Spannung wird drastisch erhöht. Anwendung: Erzeugung von Lichtbögen. Mit extrem hoher Spannung kann man die Luft zwischen zwei Drähten leitfähig machen (ionisieren), sodass ein leuchtender, heißer Blitz entsteht. Auch für den Transport von elektrischer Energie über weite Strecken (Hochspannungsleitungen) wird die Spannung extrem erhöht, um den Strom und damit die Energieverluste klein zu halten.

Wichtige Erkenntnisse

• In einem idealen Transformator bleibt die Leistung erhalten: $\textcolor{#53E5D6}{P_1} \approx \textcolor{#53E5D6}{P_2}$.
• Stromstärke und Windungszahl verhalten sich umgekehrt proportional: $\frac{\textcolor{#9570FF}{I_2}}{\textcolor{#9570FF}{I_1}} = \frac{n_1}{n_2}$.
• Hochstromtransformator: Weniger Windungen auf der Sekundärseite ($n_1 > n_2$) erzeugen riesige Stromstärken (z. B. zum Schweißen).
• Hochspannungstransformator: Mehr Windungen auf der Sekundärseite ($n_2 > n_1$) erzeugen riesige Spannungen (z. B. für Lichtbögen oder Hochspannungsleitungen).
