Optische Instrumente einfach erklärt: Lupe, Mikroskop & Teleskop

Stell dir vor, du könntest die winzigen Schuppen auf dem Flügel eines Schmetterlings sehen oder die tiefen Krater auf dem Mond aus der Nähe betrachten. Unser Auge ist ein Wunderwerk, aber es hat seine Grenzen.

Zum Glück haben kluge Köpfe optische Instrumente erfunden! In dieser Lektion lernen wir, wie einfache Linsen kombiniert werden, um Lupen, Mikroskope und Teleskope zu bauen. Du wirst verstehen, wie sie Licht sammeln und biegen, um uns eine völlig neue Welt zu eröffnen.

Vorwissen

• Sammellinse: Eine Linse, die in der Mitte dicker ist und Lichtstrahlen bündelt. Beispiel: Eine Lupe in der Sonne bündelt das Licht auf einen kleinen, heißen Punkt.
• Brennweite ($f$): Der Abstand von der Mitte der Linse bis zu dem Punkt, an dem sich die gebündelten Lichtstrahlen treffen (Brennpunkt). Beispiel: Wenn sich das Sonnenlicht $5 \text{ cm}$ hinter der Linse trifft, ist die Brennweite $5 \text{ cm}$.
• Reelles Bild: Ein Bild, das wirklich im Raum entsteht und auf einem Schirm aufgefangen werden kann. Beispiel: Ein Projektor wirft ein reelles Bild auf die Leinwand im Kino.

Aufgabentyp 1: Die Funktion einer Lupe

Eine Lupe ist das einfachste optische Instrument und im Grunde nichts anderes als eine einfache Sammellinse. Aber warum vergrößert sie Dinge, anstatt sie auf den Kopf zu stellen, wie es bei einem Projektor passiert?

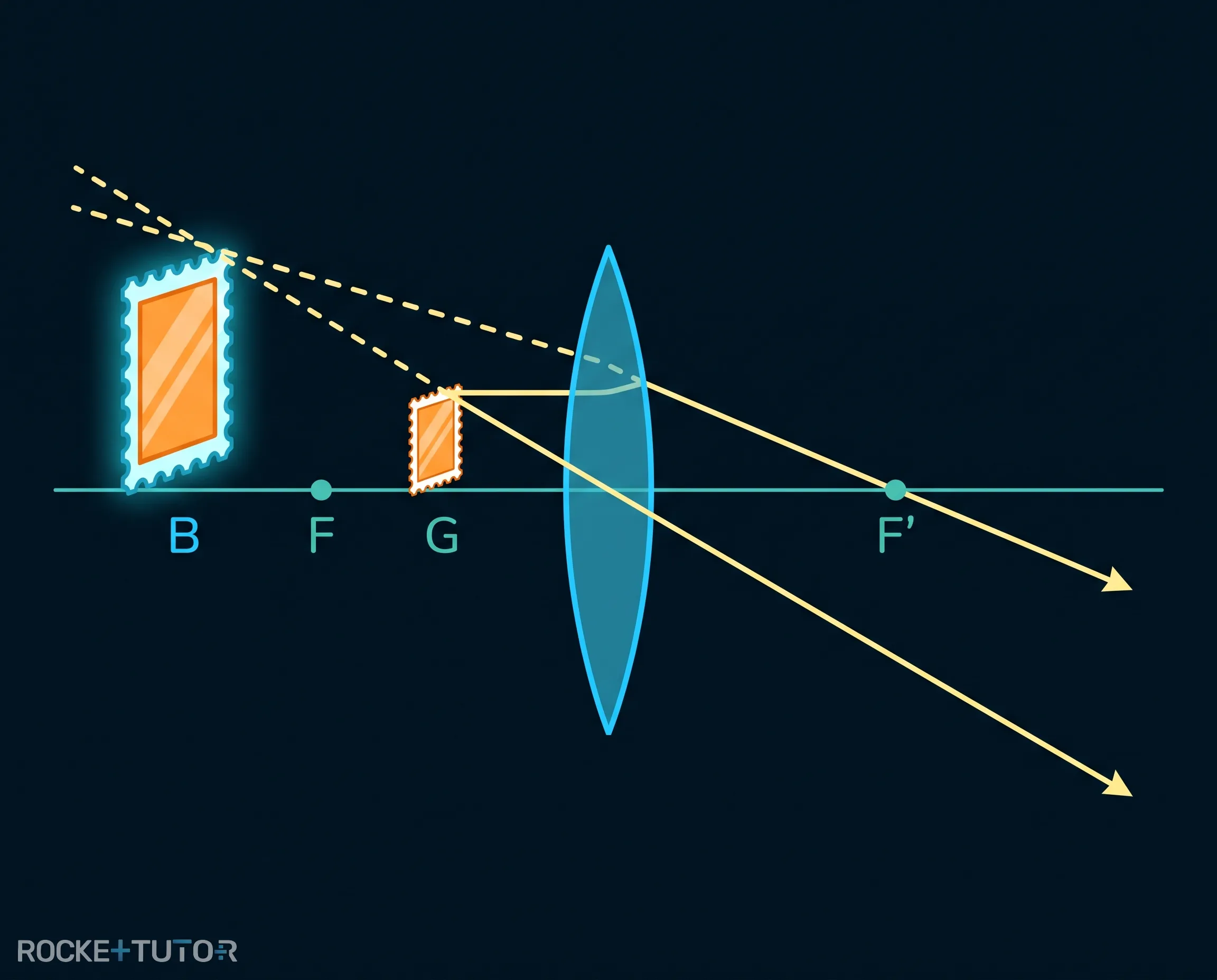

Der Trick liegt im Abstand! Damit eine Sammellinse als Lupe funktioniert, musst du das Objekt (zum Beispiel eine Briefmarke) sehr nah an die Linse halten. Genauer gesagt: Das Objekt muss sich innerhalb der Brennweite befinden.

Wenn das Objekt so nah ist, können sich die Lichtstrahlen hinter der Linse nicht mehr zu einem echten (reellen) Bild treffen. Stattdessen überlistet die Linse unser Auge: Das Auge verlängert die Lichtstrahlen in Gedanken nach hinten und 'sieht' ein Bild, das viel größer ist als das Original. Dieses Bild steht aufrecht. Optische Instrumente wie die Lupe vergrößern also den Sehwinkel, unter dem uns ein Gegenstand erscheint, und lassen mehr Licht in unser Auge fallen.

Aufgabentyp 2: Wie Mikroskope funktionieren

Wenn eine Lupe nicht mehr ausreicht, um winzige Zellen zu sehen, benutzen wir ein Mikroskop. Ein Mikroskop kombiniert einfach zwei Linsen, um doppelt zu vergrößern!

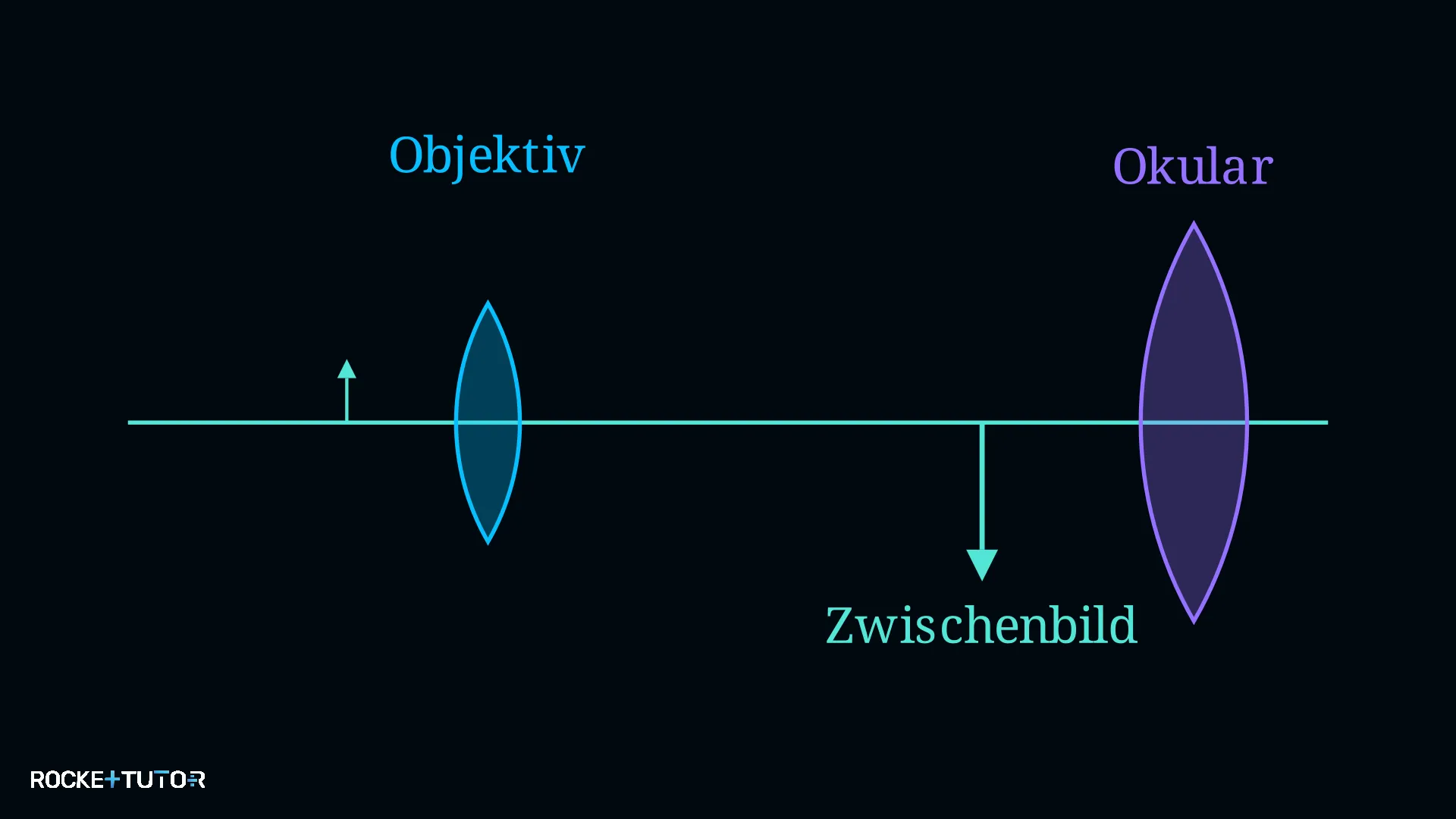

Das Mikroskop besteht aus einem Rohr mit zwei Sammellinsen:

1. Das Objektiv: Diese Linse ist ganz nah am Objekt (dem Präparat). Sie erzeugt im Inneren des Rohrs ein vergrößertes, reelles Zwischenbild. Das ist so, als würde ein kleiner Projektor ein Bild in das Rohr werfen.
2. Das Okular: Das ist die Linse, in die du hineinschaust. Sie funktioniert genau wie eine Lupe! Du betrachtest mit dem Okular einfach das Zwischenbild, das vom Objektiv erzeugt wurde, und vergrößerst es noch einmal.

Um herauszufinden, wie stark das Mikroskop insgesamt vergrößert, multiplizieren wir einfach die Vergrößerung beider Linsen.

Schritt-für-Schritt-Anleitung

1. Vergrößerung des Objektivs ablesen: Finde den Wert für das Objektiv (die untere Linse nah am Präparat).
2. Vergrößerung des Okulars ablesen: Finde den Wert für das Okular (die obere Linse am Auge).
3. Werte multiplizieren: Nutze die Formel: $V_{\text{ges}} = V_{\text{Objektiv}} \cdot V_{\text{Okular}}$.

Durchgerechnete Beispiele

Aufgabentyp 3: Teleskoparten

Teleskope (oder Fernrohre) helfen uns, sehr weit entfernte Objekte wie Sterne oder Schiffe am Horizont zu beobachten. Sie haben große Öffnungen, um viel Licht zu sammeln, und vergrößern den Sehwinkel. Es gibt zwei berühmte Bauarten, die sich in ihren Linsen unterscheiden:

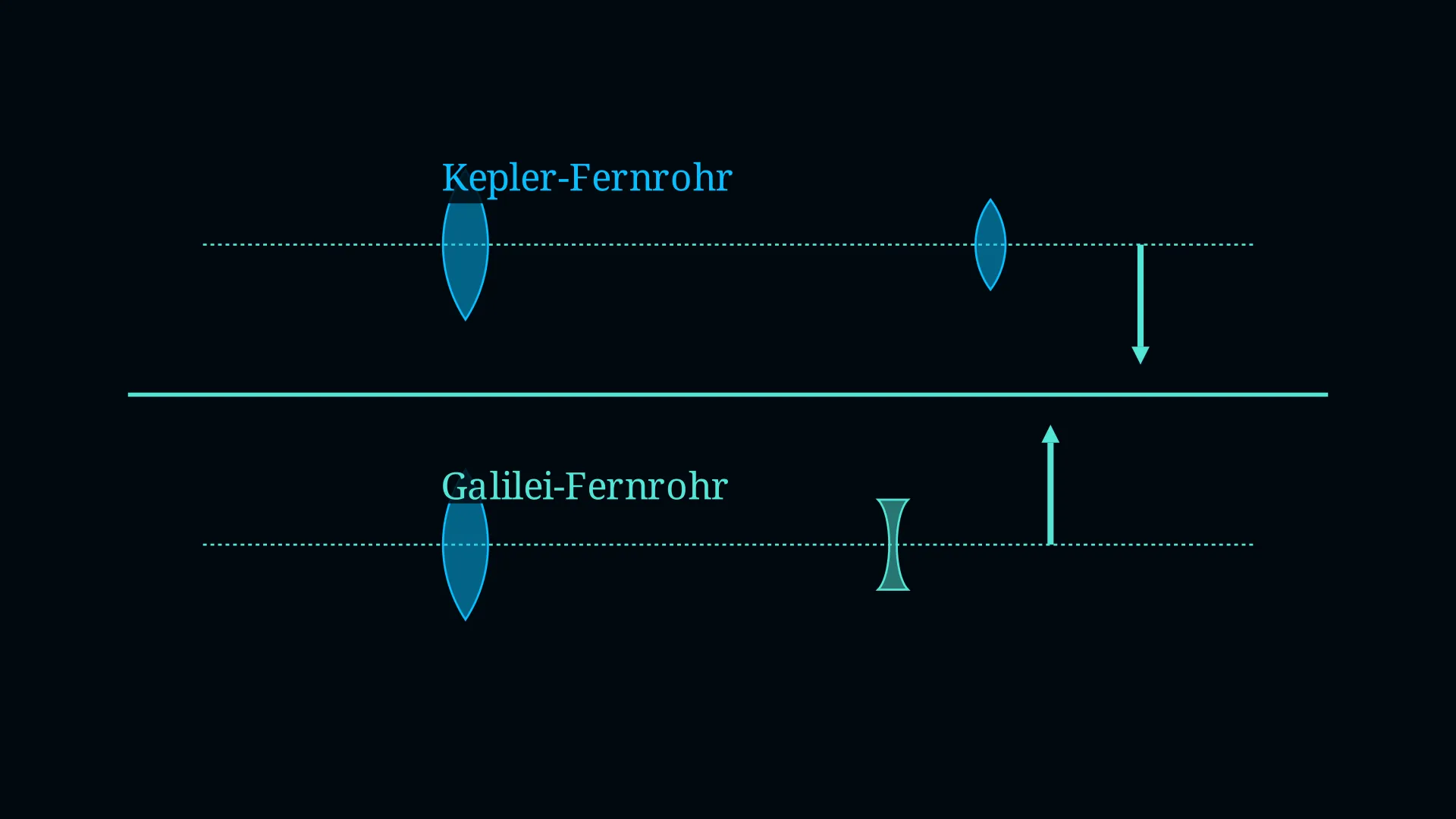

Das Astronomische Fernrohr (Kepler-Fernrohr) Dieses Teleskop wird für die Beobachtung von Sternen genutzt. Es besteht, genau wie das Mikroskop, aus zwei Sammellinsen (Objektiv und Okular). Der Nachteil: Das Bild, das du siehst, steht auf dem Kopf und ist seitenverkehrt! Da Sterne im Weltraum aber ohnehin rund sind und es dort kein echtes 'Oben' oder 'Unten' gibt, stört das Astronomen überhaupt nicht.

Das Galilei-Fernrohr Stell dir vor, du bist ein Seefahrer und beobachtest ein anderes Schiff. Wenn das Schiff auf dem Kopf stünde, wäre das sehr verwirrend! Das Galilei-Fernrohr löst dieses Problem. Es verwendet als Objektiv eine Sammellinse, aber als Okular eine Zerstreuungslinse (eine Linse, die in der Mitte dünner ist). Diese clevere Kombination sorgt dafür, dass das Bild aufrecht und seitenrichtig bleibt.

Wichtige Erkenntnisse

• Eine Lupe ist eine Sammellinse. Das Objekt muss sich innerhalb der Brennweite befinden, damit ein aufrechtes, vergrößertes Bild entsteht.
• Ein Mikroskop besteht aus zwei Sammellinsen: Das Objektiv erzeugt ein reelles Zwischenbild, das vom Okular wie mit einer Lupe betrachtet wird.
• Das Kepler-Fernrohr nutzt zwei Sammellinsen und zeigt ein kopfstehendes Bild (ideal für Sterne).
• Das Galilei-Fernrohr nutzt eine Sammellinse und eine Zerstreuungslinse, um ein aufrechtes Bild zu erzeugen (ideal für Beobachtungen auf der Erde).
