Parallelschaltungen einfach erklärt: Regeln & Formeln

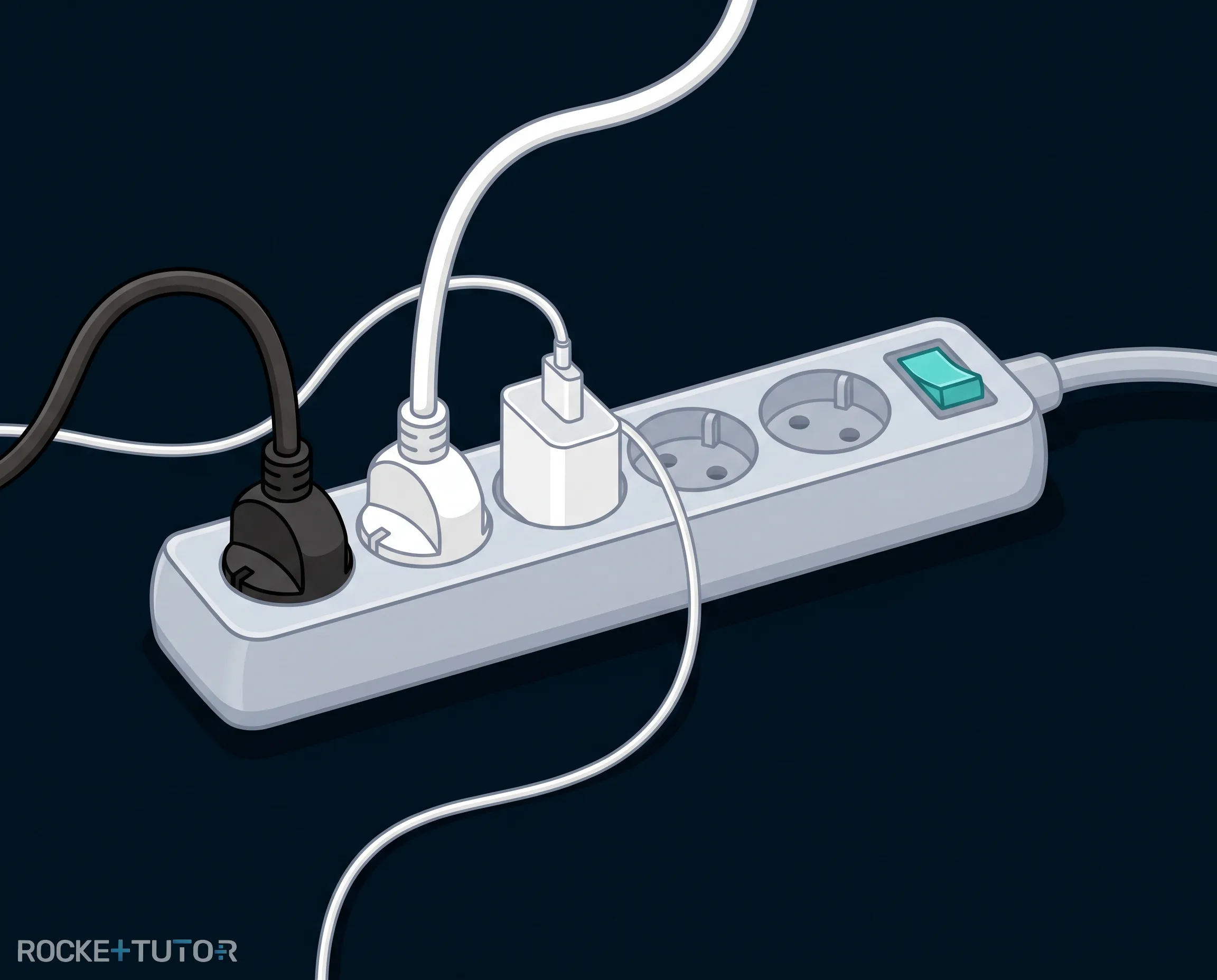

Hast du dich schon einmal gefragt, warum du an einer Mehrfachsteckdose den Fernseher ausschalten kannst, aber die Spielekonsole trotzdem weiterläuft?

Das Geheimnis dahinter nennt sich Parallelschaltung. Im Gegensatz zur Reihenschaltung, bei der alle Geräte wie an einer Perlenkette hintereinander hängen, bekommt hier jedes Gerät seinen eigenen, direkten Weg zur Stromquelle. In dieser Lektion lernst du, wie sich Strom und Spannung auf diese verschiedenen Wege aufteilen, warum mehr Geräte paradoxerweise für weniger Widerstand sorgen und ab wann eine Mehrfachsteckdose so überlastet ist, dass die Sicherung herausfliegt!

Vorwissen

• Das Ohmsche Gesetz: Beschreibt den Zusammenhang zwischen Spannung ($U$), Stromstärke ($I$) und Widerstand ($R$). Formel: $U = R \cdot I$ (oder umgestellt: $I = \frac{U}{R}$) Beispiel: Wenn an einem Widerstand von $10 \,\Omega$ eine Spannung von $5 \text{ V}$ anliegt, fließt ein Strom von $0{,}5 \text{ A}$.
• Reihenschaltung (Rückblick): Bauteile sind hintereinander geschaltet. Regel: Die Stromstärke ist überall gleich, aber die Spannung teilt sich auf die Bauteile auf.

Aufgabentyp 1: Spannung, Stromstärke und Gesamtwiderstand

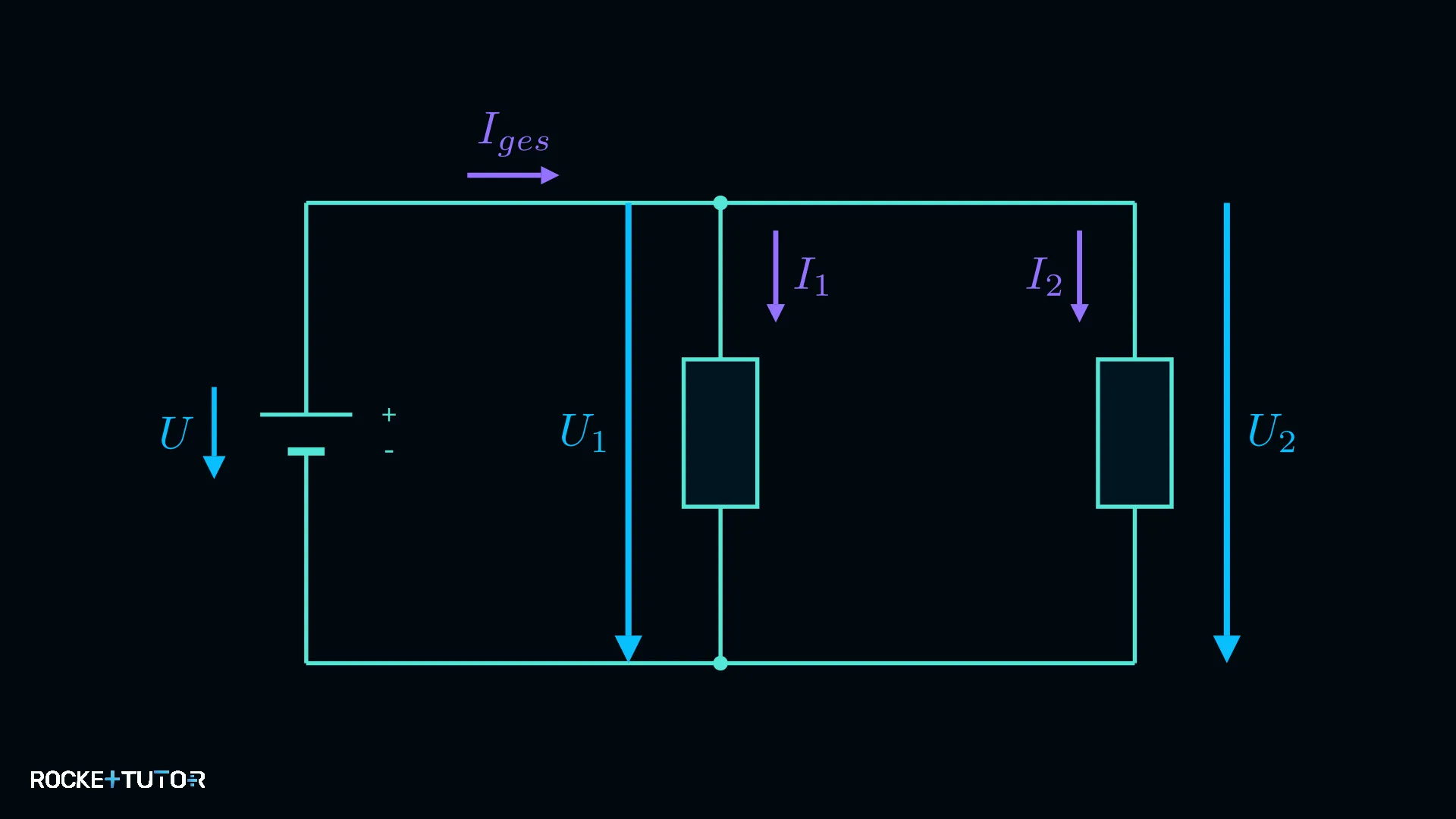

In einer Parallelschaltung hat jedes Bauteil (z. B. eine Lampe) seinen eigenen, direkten Stromkreis zur Batterie oder Steckdose. Man nennt diese einzelnen Wege Zweige.

Weil jeder Zweig direkt mit der Stromquelle verbunden ist, bekommt auch jedes Bauteil die volle Spannung ab. Wenn deine Steckdose $230 \text{ V}$ liefert, liegen an jedem parallel angeschlossenen Gerät genau $230 \text{ V}$ an.

Regel für die Spannung: $\textcolor{#08BFFF}{U_{ges}} = \textcolor{#08BFFF}{U_1} = \textcolor{#08BFFF}{U_2} = \dots$

Bei der Stromstärke verhält es sich anders. Stell dir den Strom wie eine Gruppe von Menschen vor, die an eine Weggabelung kommt. Die Gruppe teilt sich auf die verschiedenen Wege auf. Der Gesamtstrom in der Hauptleitung ist also genau so groß wie alle Teilströme in den Zweigen zusammengezählt.

Regel für die Stromstärke: $\textcolor{#9570FF}{I_{ges}} = \textcolor{#9570FF}{I_1} + \textcolor{#9570FF}{I_2} + \dots$

Die Stromstärke in einem einzelnen Zweig kannst du immer mit dem Ohmschen Gesetz berechnen: $\textcolor{#9570FF}{I} = \frac{\textcolor{#08BFFF}{U}}{\textcolor{#53E5D6}{R}}$.

Jetzt wird es ein wenig verrückt: Wenn du in einer Parallelschaltung mehr Widerstände hinzufügst, wird der Gesamtwiderstand der Schaltung kleiner!

Wie kann das sein? Stell dir einen Supermarkt vor. Die Kassen sind wie Widerstände, sie bremsen die Kunden (den Strom) ab. Wenn nur eine Kasse geöffnet ist, gibt es einen großen Stau (hoher Widerstand). Wenn der Supermarkt aber eine zweite und dritte Kasse öffnet, gibt es neue Wege für die Kunden. Obwohl jede neue Kasse für sich genommen ein Hindernis ist, fließt der Kundenstrom insgesamt viel schneller. Der Gesamtwiderstand sinkt.

Wichtige Regel: Der Gesamtwiderstand einer Parallelschaltung ist immer kleiner als der kleinste Einzelwiderstand in der Schaltung.

Um den Gesamtwiderstand exakt zu berechnen, nutzen wir die Kehrwertregel:

$\frac{1}{\textcolor{#53E5D6}{R_{ges}}} = \frac{1}{\textcolor{#53E5D6}{R_1}} + \frac{1}{\textcolor{#53E5D6}{R_2}} + \dots$

Wenn du mehrere völlig identische Widerstände hast (z. B. drei gleiche Lampen), gibt es eine Abkürzung. Du teilst einfach den Wert eines Widerstands durch die Anzahl ($n$) der Widerstände:

$\textcolor{#53E5D6}{R_{ges}} = \frac{\textcolor{#53E5D6}{R}}{n}$

Durchgerechnete Beispiele

Aufgabentyp 2: Überlastung von Stromkreisen

Praxisbezug: In unseren Häusern sind alle Steckdosen parallel geschaltet. Das ist super, weil jedes Gerät unabhängig funktioniert und die vollen $230 \text{ V}$ bekommt.

Aber es gibt ein Problem: Wir haben gelernt, dass sich die Teilströme aller Geräte addieren. Wenn du an eine Mehrfachsteckdose einen Wasserkocher, einen Toaster und eine Mikrowelle gleichzeitig anschließt, zieht jedes Gerät seinen eigenen Strom. Der Gesamtstrom in der Hauptleitung in der Wand wird dadurch riesig.

⚠️ Sicherheitshinweis: Wenn die Stromstärke in einer Leitung zu hoch wird, erhitzt sich das Kabel extrem. Das kann zu einem gefährlichen Kabelbrand führen!

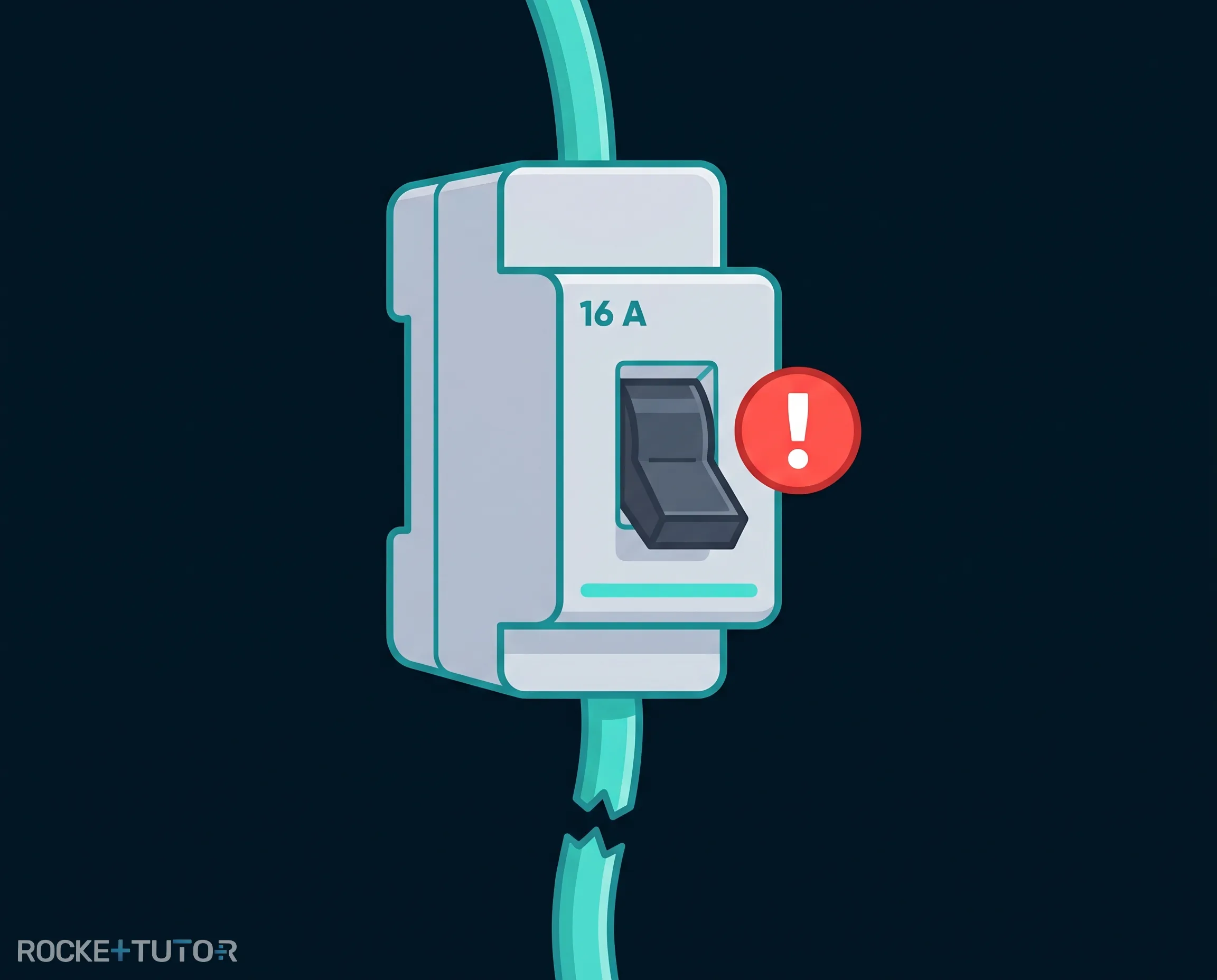

Um das zu verhindern, gibt es Sicherungen im Sicherungskasten. Eine Sicherung ist wie ein Türsteher: Sie überwacht den Gesamtstrom. Wenn der Strom einen bestimmten Maximalwert (z. B. $16 \text{ A}$) überschreitet, löst die Sicherung aus und unterbricht den Stromkreis sofort.

In Prüfungen musst du oft berechnen, wie viele Geräte du maximal anschließen darfst, bevor dieser „Türsteher“ den Strom abschaltet.

Schritt-für-Schritt-Anleitung

1. Finde die maximal erlaubte Stromstärke: Lies aus der Aufgabe ab, bei wie viel Ampere die Sicherung auslöst. Das ist dein maximaler $\textcolor{#9570FF}{I_{ges}}$.
2. Berechne den Strom für ein Gerät: Nutze das Ohmsche Gesetz ($I = \frac{U}{R}$), um herauszufinden, wie viel Strom ein einzelnes Gerät benötigt.
3. Teile das Maximum durch das Einzelgerät: Teile die maximal erlaubte Stromstärke durch die Stromstärke eines einzelnen Geräts. Das Ergebnis ist die maximale Anzahl der Geräte. Bei Kommazahlen immer abrunden!

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Spannung: In einer Parallelschaltung liegt an jedem Zweig die volle Quellspannung an ($\textcolor{#08BFFF}{U_{ges}} = \textcolor{#08BFFF}{U_1} = \textcolor{#08BFFF}{U_2}$).
• Stromstärke: Der Gesamtstrom teilt sich auf die Zweige auf. Je mehr Geräte, desto höher der Gesamtstrom ($\textcolor{#9570FF}{I_{ges}} = \textcolor{#9570FF}{I_1} + \textcolor{#9570FF}{I_2}$).
• Widerstand: Der Gesamtwiderstand wird kleiner, je mehr parallele Zweige es gibt. Er ist immer kleiner als der kleinste Einzelwiderstand.
• Sicherheit: Zu viele parallele Geräte ziehen zu viel Strom. Sicherungen verhindern Kabelbrände, indem sie den Stromkreis bei Überlastung trennen.
