Rollen und Flaschenzüge einfach erklärt: Kraft sparen

Stell dir vor, du bist in einer Autowerkstatt und musst einen tonnenschweren Motor aus einem Auto heben. Selbst der stärkste Mechaniker der Welt könnte das nicht mit bloßen Händen schaffen!

Um solche extrem schweren Lasten zu heben, nutzen Menschen seit Jahrtausenden einen genialen Trick: Rollen und Flaschenzüge. In dieser Lektion lernst du, wie man mit geschickt angeordneten Seilen und Rädern aus einer kleinen Kraft eine riesige Hebewirkung macht – und welchen Preis man in der Physik dafür zahlen muss.

Vorwissen

• Gewichtskraft ($F_G$): Die Kraft, mit der ein Körper von der Erde nach unten gezogen wird. Um einen Gegenstand zu heben, muss die Hubkraft mindestens genauso groß sein wie seine Gewichtskraft.

  Formel: $F_G = m \cdot g$

  Beispiel: Ein $10 \text{ kg}$ schwerer Koffer hat auf der Erde eine Gewichtskraft von etwa $98,1 \text{ N}$. Man benötigt also $98,1 \text{ N}$ Hubkraft, um ihn anzuheben.

Aufgabentyp 1: Berechnung von Kräften in Flaschenzügen

Ein Flaschenzug ist eine clevere Kombination aus mehreren Rollen (Rädern) und einem Seil. Er wird verwendet, um sehr schwere Lasten mit wenig Kraftaufwand zu heben.

Das Geheimnis des Flaschenzugs liegt in den Seilen. Wenn du eine Last an einen Flaschenzug hängst, verteilt sich die gesamte Hubkraft gleichmäßig auf alle Seilstücke, die die Last nach oben ziehen. Diese nennt man tragende Seilstücke (abgekürzt mit der Zahl $\textcolor{#53E5D6}{n}$).

Das physikalische Grundprinzip: Wenn sich das Gewicht auf zum Beispiel $\textcolor{#53E5D6}{4}$ Seilstücke verteilt, übernimmt jedes Seil ein Viertel der Last. Deine benötigte Zugkraft wird also geviertelt! Aber die Natur schenkt uns nichts: Was du an Kraft sparst, musst du an Weg drauflegen. Du musst das Seil nun viermal so weit ziehen, um die Last auf die gleiche Höhe zu heben. Eine Verringerung der Kraft wird also immer durch einen längeren Weg „erkauft“.

Die Formeln:

• Kraft: $\textcolor{#9570FF}{F_{\text{Zug}}} = \frac{1}{\textcolor{#53E5D6}{n}} \cdot \textcolor{#08BFFF}{F_{\text{Hub}}}$
• Weg: $s_{\text{Zug}} = \textcolor{#53E5D6}{n} \cdot s_{\text{Hub}}$

Schritt-für-Schritt-Anleitung

1. Hubkraft bestimmen: Finde heraus, wie groß die Hubkraft ($F_{\text{Hub}}$) ist. Oft entspricht sie direkt der Gewichtskraft der Last.
2. Tragende Seilstücke zählen: Zähle in der Skizze alle Seilstücke, die direkt nach oben an der beweglichen unteren Aufhängung (der Last) ziehen. Das ist deine Zahl $\textcolor{#53E5D6}{n}$. Das Seilende, an dem du selbst ziehst, zählt nur mit, wenn es nach oben zieht!
3. Zugkraft berechnen: Teile die Hubkraft durch die Anzahl der Seilstücke $\textcolor{#53E5D6}{n}$, um die Zugkraft ($F_{\text{Zug}}$) zu erhalten: $F_{\text{Zug}} = \frac{1}{n} \cdot F_{\text{Hub}}$.
4. Zugweg berechnen: Multipliziere die gewünschte Hubhöhe ($s_{\text{Hub}}$) mit der Anzahl der Seilstücke $\textcolor{#53E5D6}{n}$, um den Zugweg ($s_{\text{Zug}}$) zu finden: $s_{\text{Zug}} = n \cdot s_{\text{Hub}}$.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

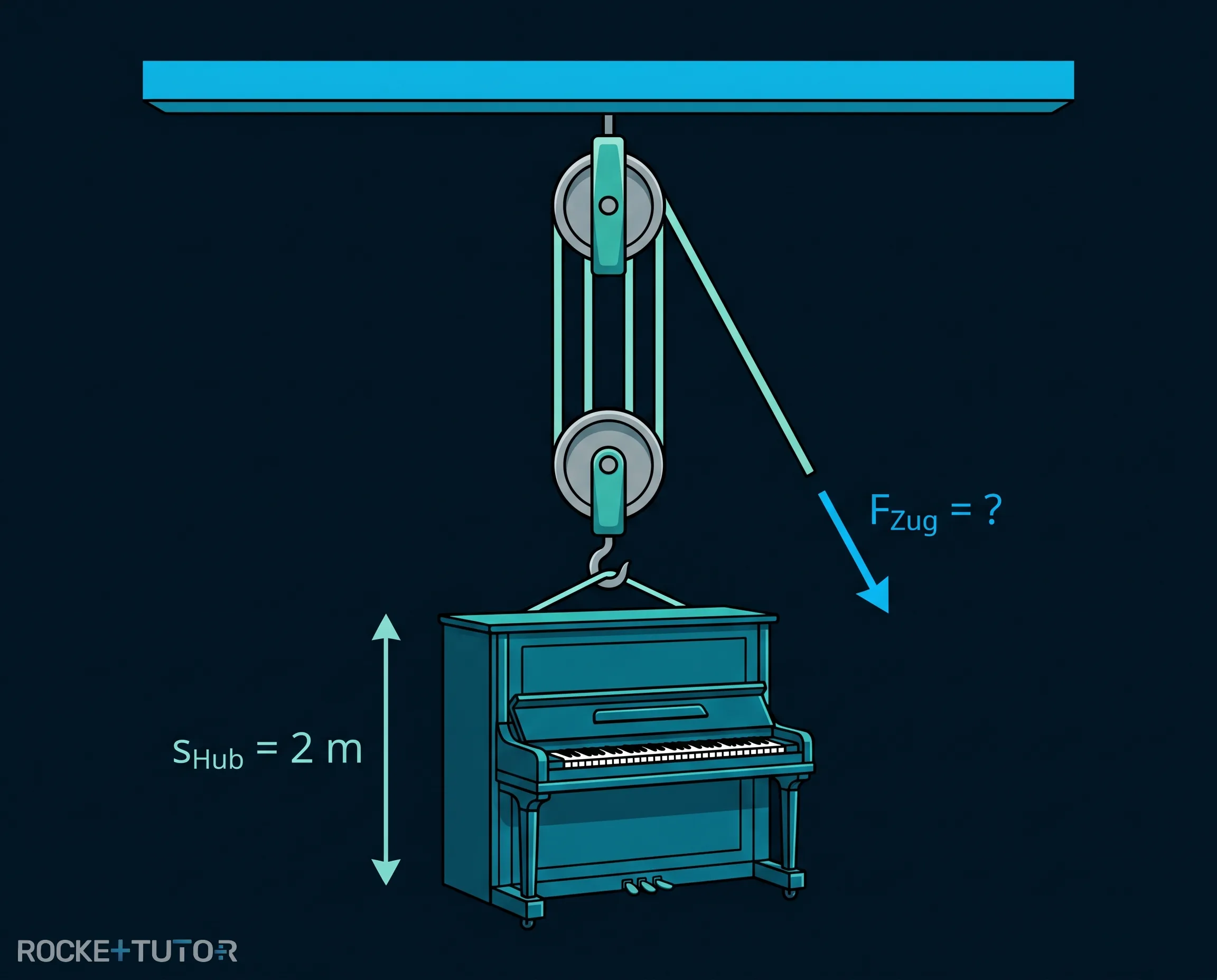

Ein Klavier mit einer Gewichtskraft von $\textcolor{#08BFFF}{1200 \text{ N}}$ hängt an einem Flaschenzug. Die untere Aufhängung wird von $\textcolor{#53E5D6}{4}$ Seilstücken getragen. Das Klavier soll um $2 \text{ m}$ angehoben werden. Berechne die benötigte Zugkraft und den Weg, den das Seil gezogen werden muss.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Hubkraft bestimmen

   Die Hubkraft entspricht der Gewichtskraft des Klaviers. $\textcolor{#08BFFF}{F_{\text{Hub}}} = \textcolor{#08BFFF}{1200 \text{ N}}$

2. 2
   Schritt 2
   Tragende Seilstücke zählen

   Laut Aufgabe gibt es $\textcolor{#53E5D6}{4}$ tragende Seilstücke. $\textcolor{#53E5D6}{n} = \textcolor{#53E5D6}{4}$

3. 3
   Schritt 3
   Zugkraft berechnen

   Wir setzen die Werte in die Formel ein: $\textcolor{#9570FF}{F_{\text{Zug}}} = \frac{1}{\textcolor{#53E5D6}{n}} \cdot \textcolor{#08BFFF}{F_{\text{Hub}}}$ $\textcolor{#9570FF}{F_{\text{Zug}}} = \frac{1}{\textcolor{#53E5D6}{4}} \cdot \textcolor{#08BFFF}{1200 \text{ N}}$ $\textcolor{#9570FF}{F_{\text{Zug}}} = \textcolor{#9570FF}{300 \text{ N}}$

4. 4
   Schritt 4 · Ergebnis
   Zugweg berechnen

   Der Hubweg ($s_{\text{Hub}}$) ist $2 \text{ m}$. $s_{\text{Zug}} = \textcolor{#53E5D6}{n} \cdot s_{\text{Hub}}$ $s_{\text{Zug}} = \textcolor{#53E5D6}{4} \cdot 2 \text{ m}$ $s_{\text{Zug}} = 8 \text{ m}$

Ergebnis:

Man benötigt eine Zugkraft von $\textcolor{#9570FF}{300 \text{ N}}$ und muss das Seil $8 \text{ m}$ weit ziehen. Realitätscheck: Die Kraft wurde geviertelt (von $1200$ auf $300$), dafür hat sich der Weg vervierfacht (von $2$ auf $8$). Das physikalische Grundprinzip ist erfüllt!

---

Aufgabentyp 2: Feste und lose Rollen

Ein Flaschenzug besteht immer aus zwei verschiedenen Arten von Rollen. Schauen wir uns diese Bauteile genauer an:

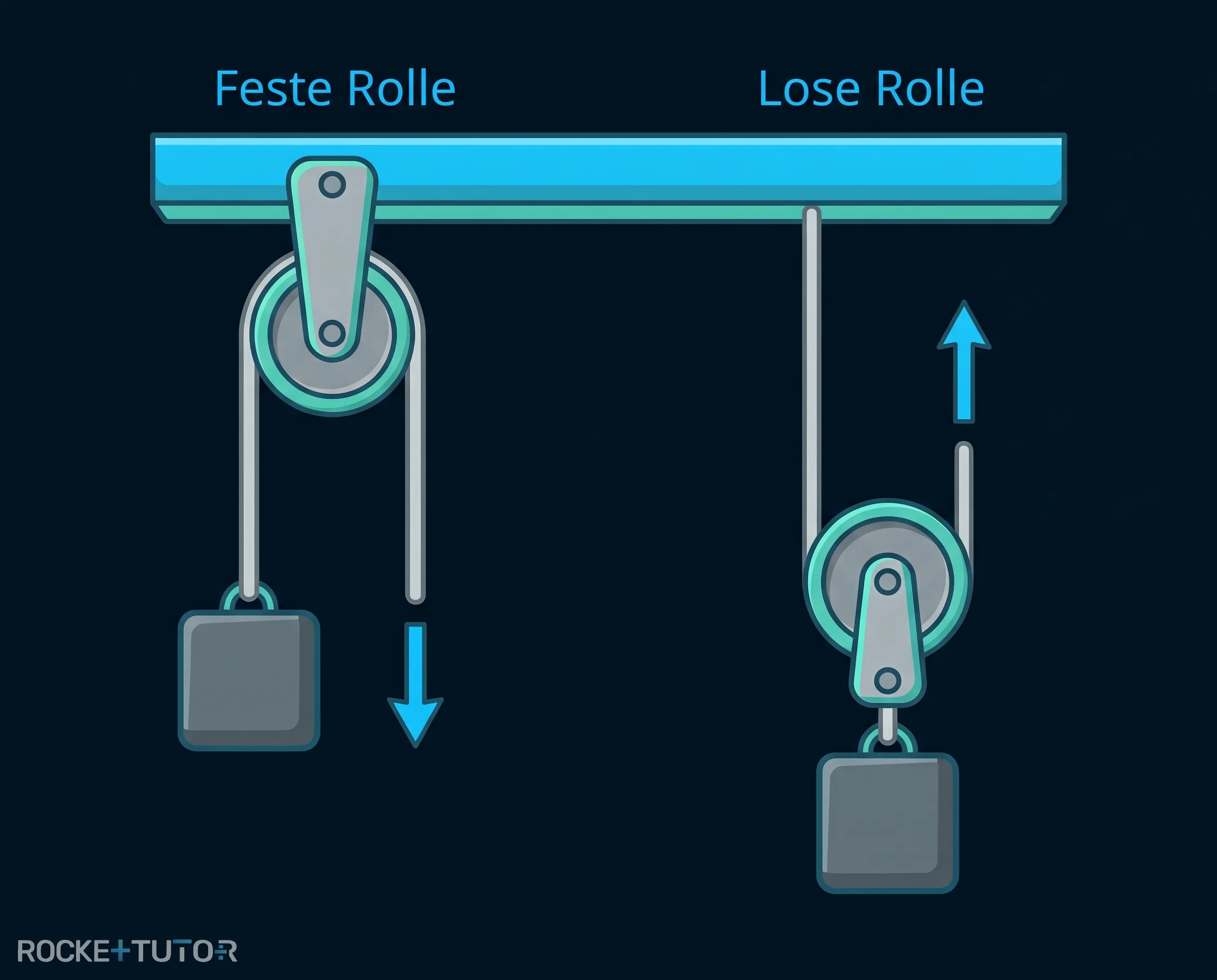

Die feste Rolle: Bei einer festen Rolle ist die Achse fest an der Decke montiert. Sie bewegt sich beim Ziehen nicht mit.

• Wirkung: Sie ändert nur die Richtung der Kraft. Du kannst bequem nach unten ziehen, um etwas nach oben zu heben.
• Kraft und Weg: Der Betrag der Kraft ändert sich nicht. Wenn die Last $\textcolor{#08BFFF}{100 \text{ N}}$ wiegt, musst du mit $\textcolor{#9570FF}{100 \text{ N}}$ ziehen. Wenn du das Seil $1 \text{ m}$ ziehst, hebt sich die Last um $1 \text{ m}$.

Die lose Rolle: Bei einer losen Rolle hängt die Last direkt an der Achse der Rolle. Die Rolle „liegt“ im Seil und wird beim Ziehen mit nach oben gehoben.

• Wirkung: Die Last hängt hier an genau $\textcolor{#53E5D6}{2}$ Seilstücken. Daher halbiert die lose Rolle die benötigte Zugkraft ($\textcolor{#9570FF}{F_{\text{Zug}}} = \frac{1}{2} \cdot \textcolor{#08BFFF}{F_{\text{Hub}}}$). Dafür verdoppelt sich der Zugweg.
• Der Nachteil: Um die Last zu heben, musst du das Seil nach oben ziehen. Das ist für unseren Körper sehr unpraktisch (ergonomischer Nachteil), da wir unser eigenes Körpergewicht nicht zum Ziehen nutzen können.

Die Lösung: Um den Nachteil der losen Rolle auszugleichen, kombiniert man sie einfach mit einer festen Rolle! Die lose Rolle halbiert die Kraft, und die feste Rolle lenkt das Seil so um, dass du bequem nach unten ziehen kannst. Genau das ist das Prinzip des Flaschenzugs!

Wichtige Erkenntnisse

• Feste Rolle: Ändert nur die Richtung der Kraft, nicht den Betrag. Kraft und Weg bleiben gleich.
• Lose Rolle: Halbiert die benötigte Zugkraft, verdoppelt aber den Zugweg. Man muss unpraktischerweise nach oben ziehen.
• Flaschenzug: Kombiniert feste und lose Rollen. Bei $\textcolor{#53E5D6}{n}$ tragenden Seilen ist die Zugkraft nur noch ein $\textcolor{#53E5D6}{n}$-tel der Hubkraft ($\textcolor{#9570FF}{F_{\text{Zug}}} = \frac{1}{\textcolor{#53E5D6}{n}} \cdot \textcolor{#08BFFF}{F_{\text{Hub}}}$).
• Das Grundprinzip: Was man an Kraft spart, muss man an Weg zusetzen!
