Umgang mit thermischer Ausdehnung in der Technik einfach erklärt

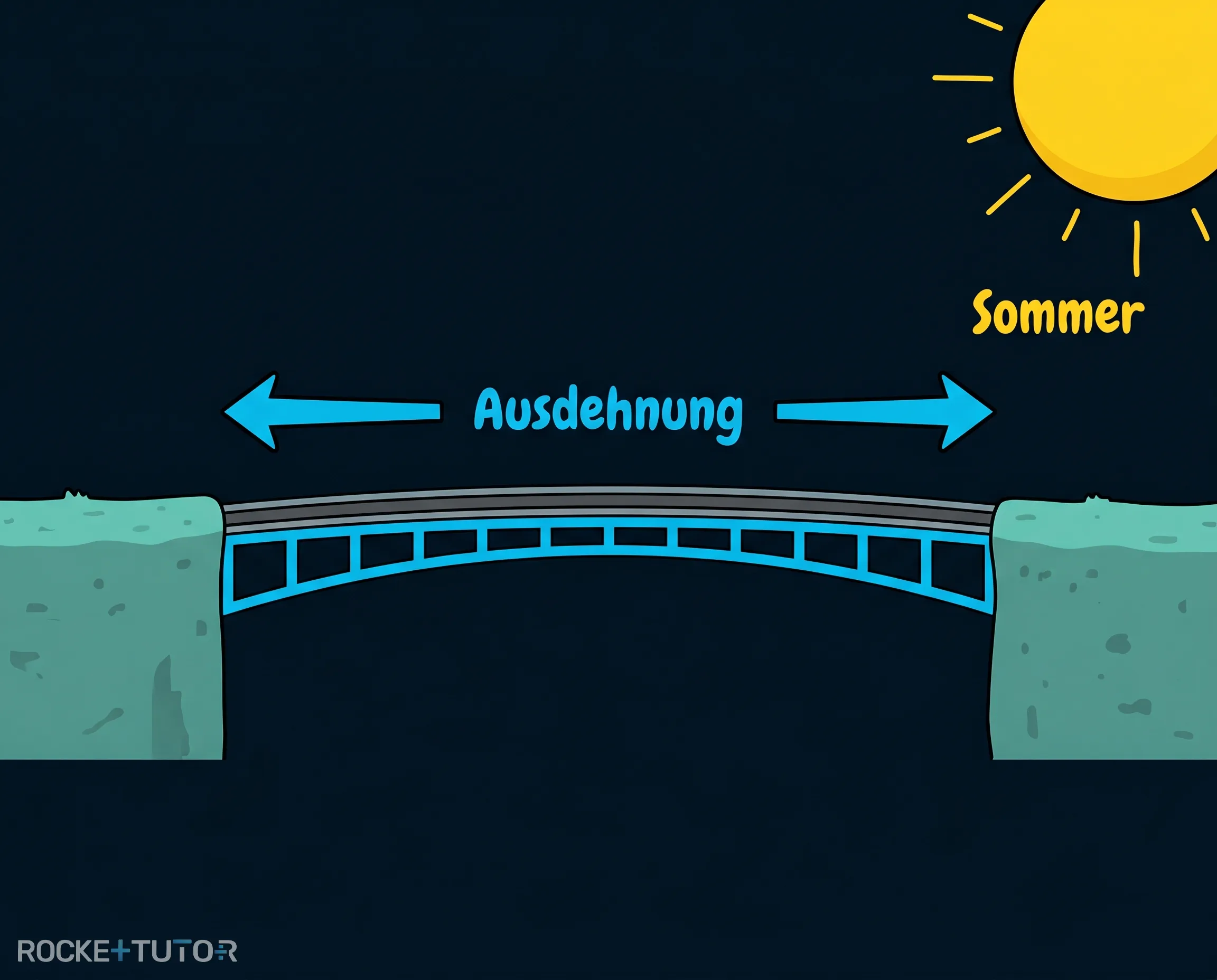

Stell dir vor, du fährst an einem heißen Sommertag über eine riesige Autobahnbrücke. Wusstest du, dass diese Brücke im Sommer fast einen halben Meter länger ist als im kalten Winter? Der Umgang mit thermischer Ausdehnung in der Technik ist eine der wichtigsten Aufgaben für Ingenieure.

Wenn Dinge heiß werden, dehnen sie sich aus und brauchen mehr Platz. Wenn sie diesen Platz nicht haben, entstehen gewaltige Kräfte, die sogar dicken Beton zerquetschen können! In diesem Artikel lernst du die genialen Tricks der Ingenieure kennen, mit denen sie verhindern, dass Gebäude und Brücken im Sommer einfach zerbrechen.

Vorwissen

• Wärme bedeutet Ausdehnung: Wenn feste Stoffe erwärmt werden, werden sie länger oder größer. Wenn sie abkühlen, ziehen sie sich wieder zusammen. Beispiel: Ein Metallstab ist im heißen Ofen ein kleines bisschen länger als im Kühlschrank.
• Unterschiedliche Materialien: Nicht alle Stoffe dehnen sich gleich stark aus. Beispiel: Bei einem Bimetallstreifen verbiegt sich das Metall, weil sich die eine Seite bei Hitze stärker ausdehnt als die andere.

Aufgabentyp 1: Materialverträglichkeit im Bauwesen

Beim Umgang mit thermischer Ausdehnung in der Technik spielt die Materialwahl eine riesige Rolle. Wenn man ein Haus baut, benutzt man viele verschiedene Materialien gleichzeitig. Das kann zu Problemen führen, wenn es im Sommer heiß wird. Weil sich verschiedene Stoffe unterschiedlich stark ausdehnen, können sie sich gegenseitig kaputt machen. Ingenieure müssen also Materialien finden, die gut zusammenpassen.

Das perfekte Team: Stahlbeton

Oft gießt man flüssigen Beton über ein Gerüst aus Eisenstäben. Wenn der Beton hart ist, nennt man das Stahlbeton. Das ist extrem stabil. Der Trick dabei: Beton und Eisen dehnen sich bei Hitze um genau den gleichen Betrag aus. Sie wachsen im Sommer gemeinsam und schrumpfen im Winter gemeinsam. Deshalb gibt es keine Risse im Inneren.

Das schwierige Team: Glas und Aluminium

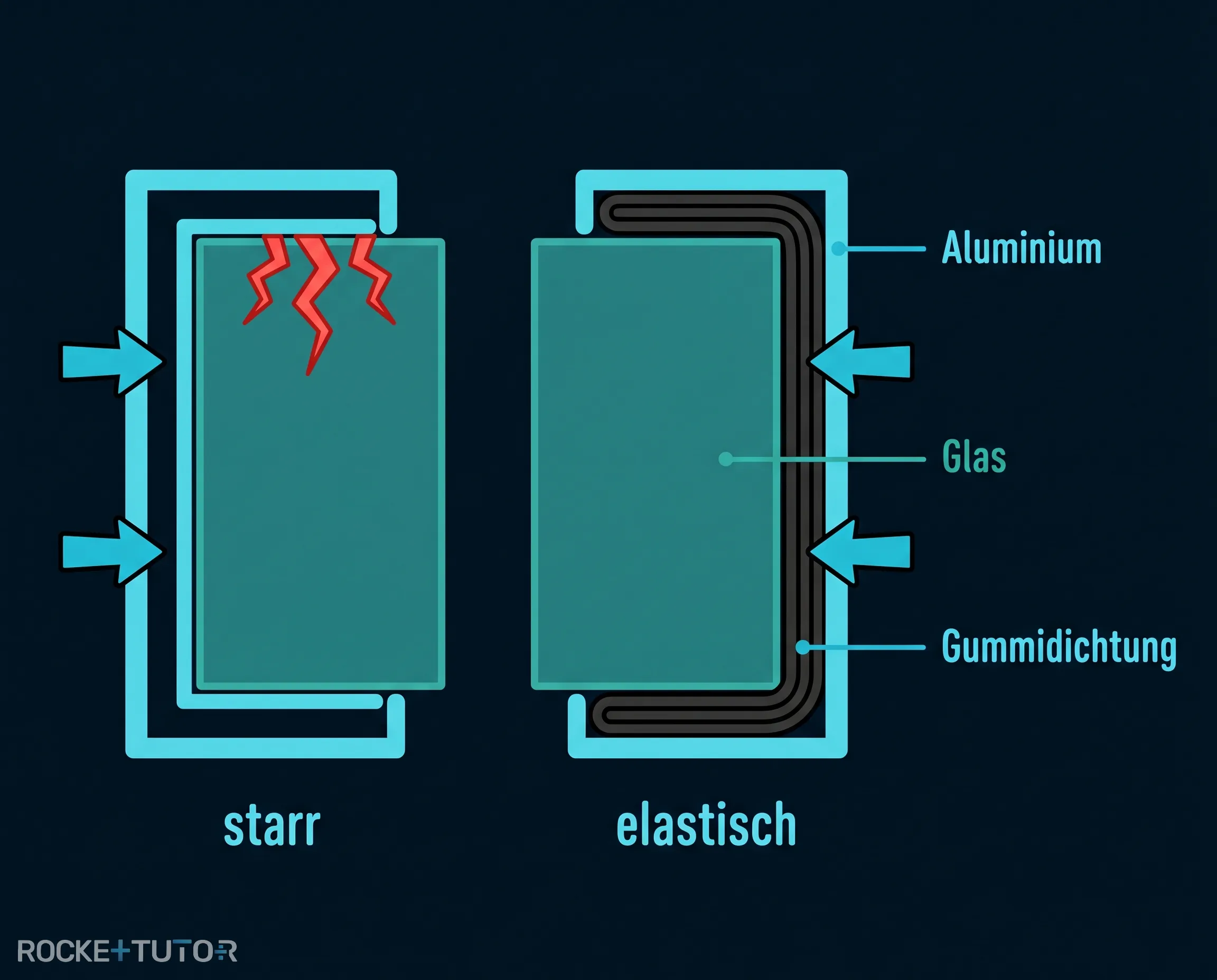

Ein Fenster besteht oft aus einer Glasscheibe und einem Rahmen aus Aluminium (einem leichten Metall). Aluminium dehnt sich bei Hitze viel stärker aus als Glas. Würde man das Glas fest in den Rahmen kleben, würde der Rahmen im Sommer so stark am Glas ziehen oder drücken, dass es zerspringt!

Die Lösung: Man baut weiche, elastische Gummidichtungen zwischen Glas und Rahmen ein. Das Gummi wirkt wie ein Kissen und gleicht den Unterschied einfach aus.

Der Sonderfall: Glaskeramik (Ceran®)

Es gibt auch Super-Materialien! Die schwarzen Herdplatten in der Küche bestehen aus einer speziellen Glaskeramik. Dieses Material dehnt sich bei Hitze fast gar nicht aus. Deshalb kannst du einen eiskalten Topf auf die glühend heiße Platte stellen, ohne dass sie durch die plötzliche Temperaturänderung zerspringt.

Aufgabentyp 2: Bautechnische Verfahren für thermische Kräfte

Ein weiterer wichtiger Aspekt beim Umgang mit thermischer Ausdehnung in der Technik sind clevere bauliche Lösungen. Wenn riesige Bauwerke wie Brücken oder kilometerlange Rohre sich ausdehnen, entstehen Kräfte, die so stark sind, dass sie dicken Stahl verbiegen können. Ingenieure nutzen deshalb besondere Bauteile, um diesen Kräften Platz zu machen oder sie sogar schlau zu nutzen.

Tricks beim Brückenbau

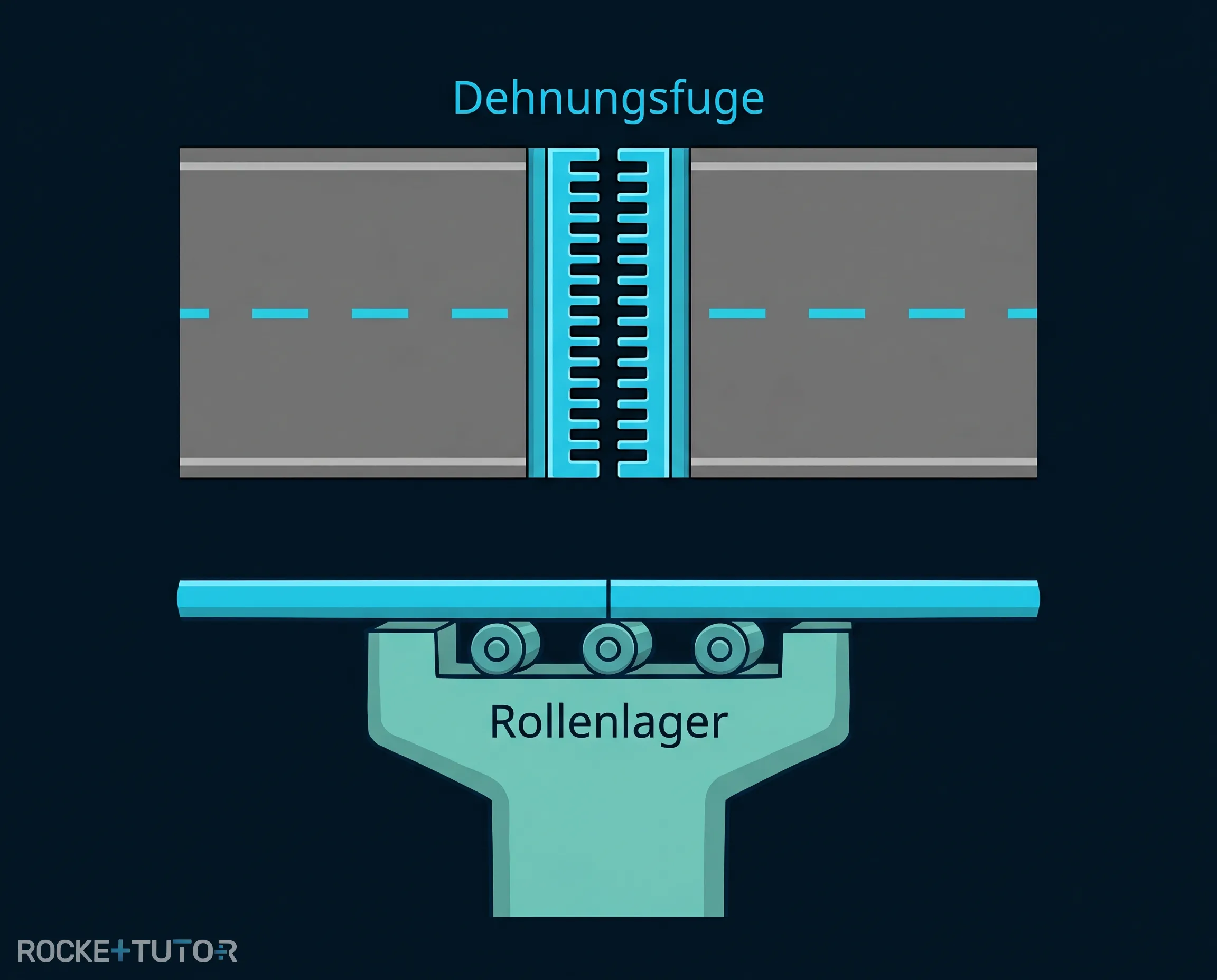

Damit eine Brücke im Sommer nicht gegen die Ufermauern drückt und kaputtgeht, nutzt man zwei Tricks:

1. Dehnungsfugen: Das sind Lücken in der Fahrbahn, die oft aussehen wie zwei ineinandergreifende Metallkämme. Wenn die Brücke im Sommer länger wird, schieben sich die Zähne der Kämme einfach näher zusammen. Die Brücke hat also Platz zum Wachsen.
2. Rollenlager: Eine Brücke liegt nicht einfach starr auf ihren Pfeilern. Zwischen der Brücke und dem Pfeiler liegen dicke Metallrollen. Wenn die Brücke länger wird, rollt sie einfach ein kleines Stück über den Pfeiler, wie auf Rollschuhen!

Fernwärmeleitungen

Manchmal leitet man sehr heißes Wasser durch dicke Rohre unter der Erde, um Häuser zu heizen. Diese Rohre werden durch das heiße Wasser sehr lang. Damit sie nicht brechen, baut man sie nicht schnurgerade, sondern baut extra große U-Kurven (Bögen) ein. Diese Kurven wirken wie eine Feder und können sich leicht verbiegen, wenn das Rohr länger wird.

Aufschrumpfen: Die Kraft nutzen

Man kann diese Kraft auch als Werkzeug nutzen! Wenn man einen Eisenring extrem fest auf ein Holzrad pressen will, macht man den Ring zuerst im Feuer glühend heiß. Er dehnt sich aus und wird größer. Jetzt passt er locker über das Rad. Wenn der Ring danach abkühlt, zieht er sich wieder zusammen und klammert sich mit unglaublicher Kraft unlösbar am Rad fest. Das nennt man Aufschrumpfen.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Stahlbeton: Funktioniert super, weil sich Beton und Eisen bei Hitze genau gleich stark ausdehnen.
• Elastische Dichtungen: Werden gebraucht, wenn Materialien (wie Glas und Alu) sich unterschiedlich stark ausdehnen, um Spannungen abzufedern.
• Dehnungsfugen & Rollenlager: Geben Brücken im Sommer den nötigen Platz zum Ausdehnen und Bewegen.
• Aufschrumpfen: Ein heißer, ausgedehnter Metallring wird über ein Bauteil gelegt. Beim Abkühlen zieht er sich zusammen und klemmt sich extrem fest.
