Was ist die graphische Bestimmung von sin, cos und tan?

Die graphische Bestimmung von sin, cos und tan ist eine Methode, mit der du Näherungswerte für Sinus, Cosinus und Tangens ohne Taschenrechner ermittelst. Du zeichnest einen Einheitskreis (Radius = 1), trägst den Winkel ein und liest die gesuchten Streckenlängen direkt ab. Das Verfahren hilft dir zu verstehen, was diese Werte geometrisch bedeuten.

Wie bestimmst du sin, cos und tan mit dem Einheitskreis?

Zeichne einen Einheitskreis mit passender Skala (z.B. 1 LE = 10 cm) und trage den Winkel α ein. Fälle vom Schnittpunkt P eine Senkrechte auf die x-Achse: sin(α) = Länge der senkrechten Strecke (Höhe von P) cos(α) = Länge der waagerechten Strecke (Abstand vom Ursprung) tan(α) = Länge des senkrechten Abschnitts auf der Hilfslinie bei x = 1 Teile das Messergebnis durch deinen Skalafaktor, um den Wert zu erhalten.

Wie findest du einen Winkel, wenn sin, cos oder tan gegeben ist?

Auch das geht zeichnerisch am Einheitskreis: Zeichne den bekannten Wert als Strecke ein – eine waagerechte Linie beim y-Wert für Sinus, eine senkrechte Linie beim x-Wert für Cosinus oder einen Punkt auf der Tangente bei x = 1 für Tangens. Verbinde dann den Ursprung mit dem Schnittpunkt auf dem Kreis und miss den Winkel mit dem Geodreieck.

Wie bestimmst du einen Winkel aus einem Bruchverhältnis wie sin(α) = 3/5?

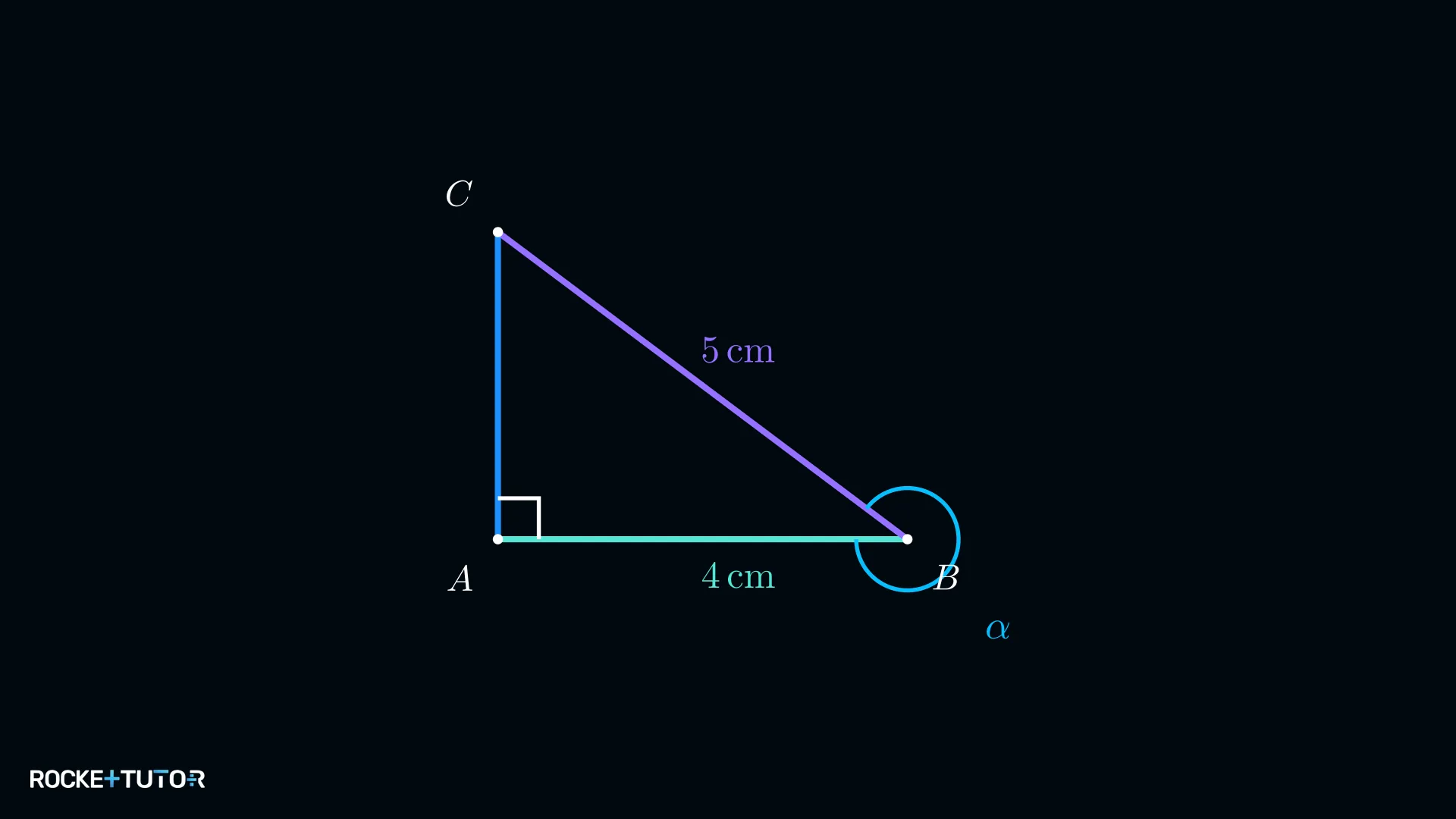

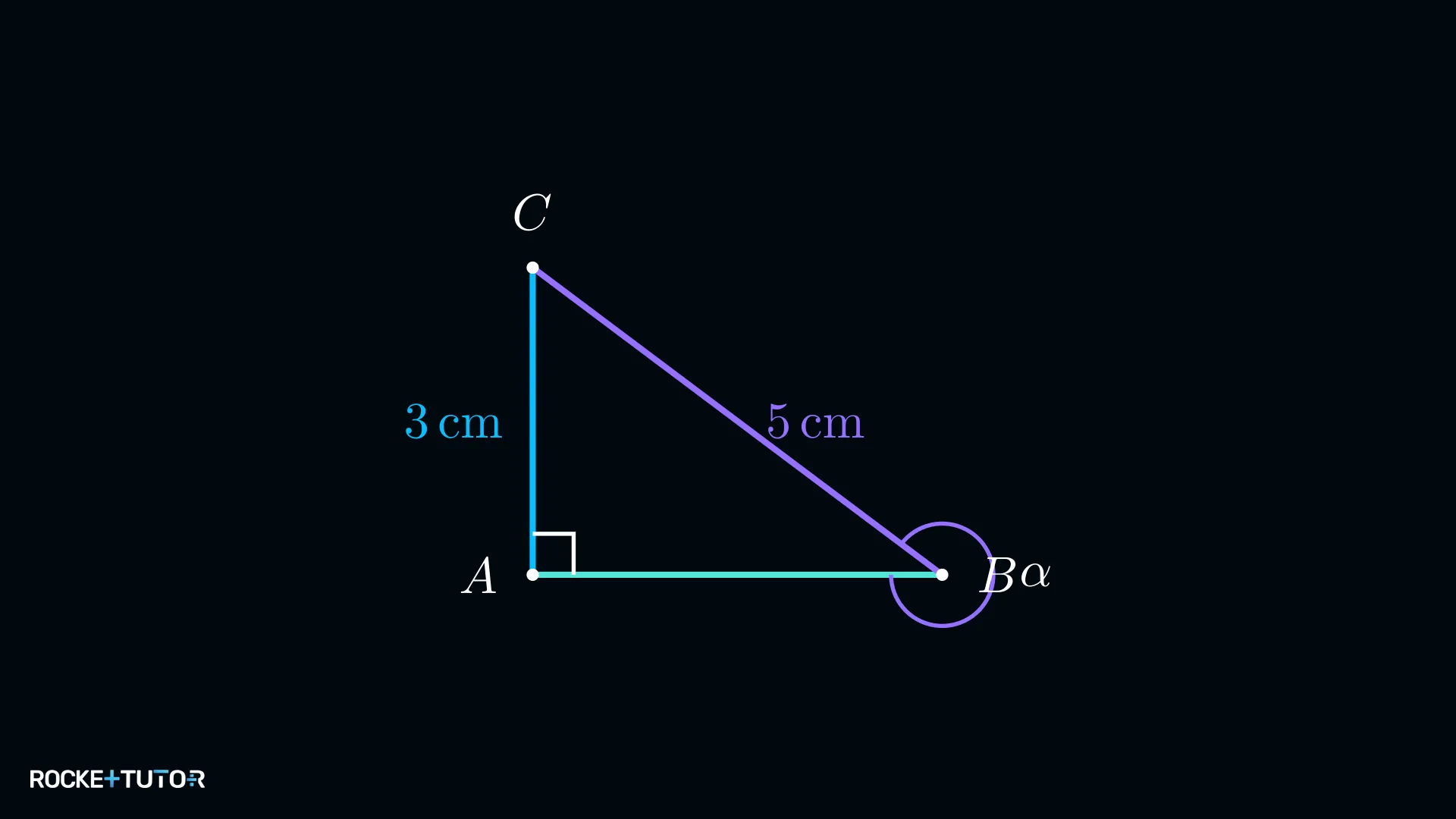

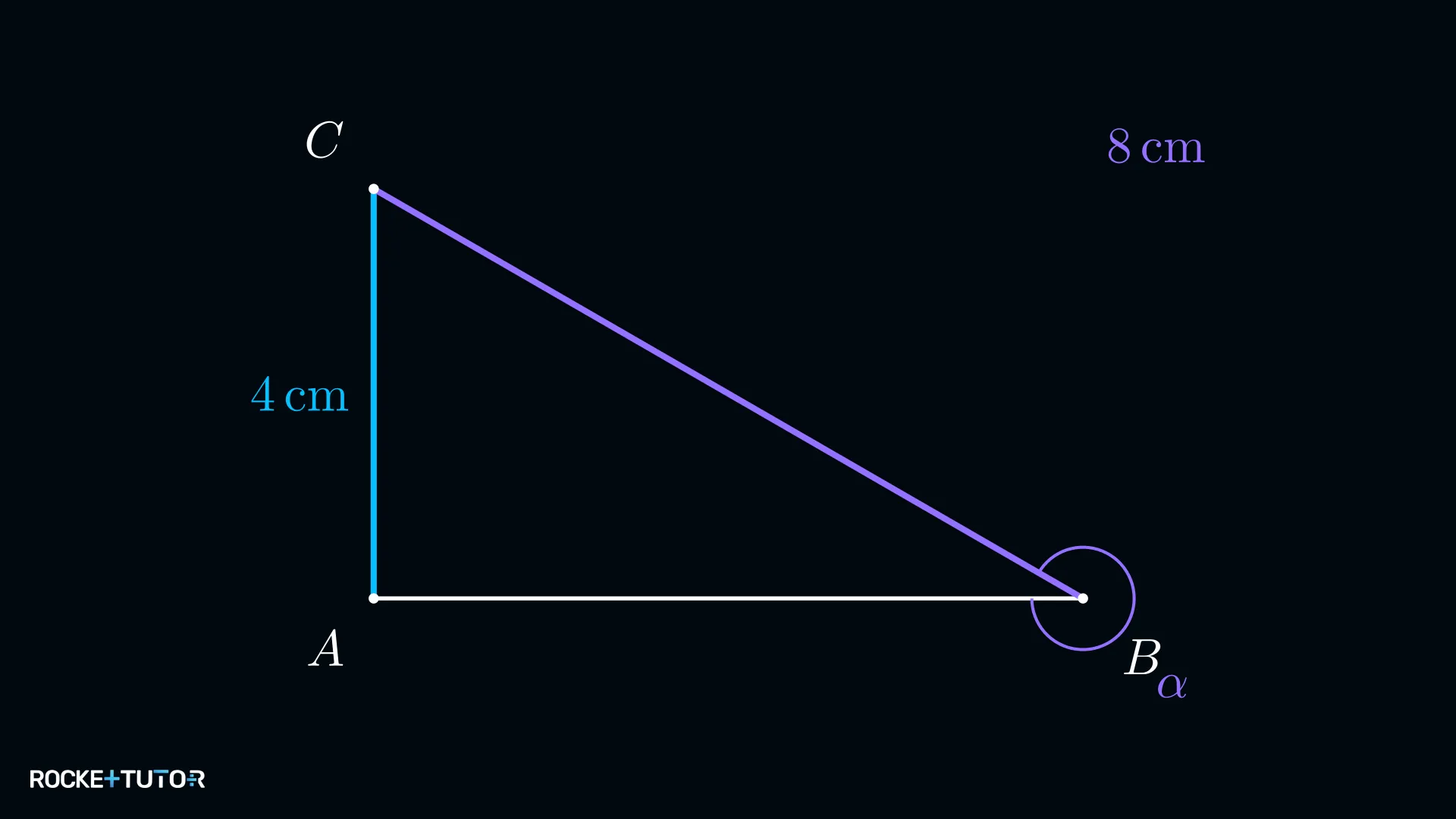

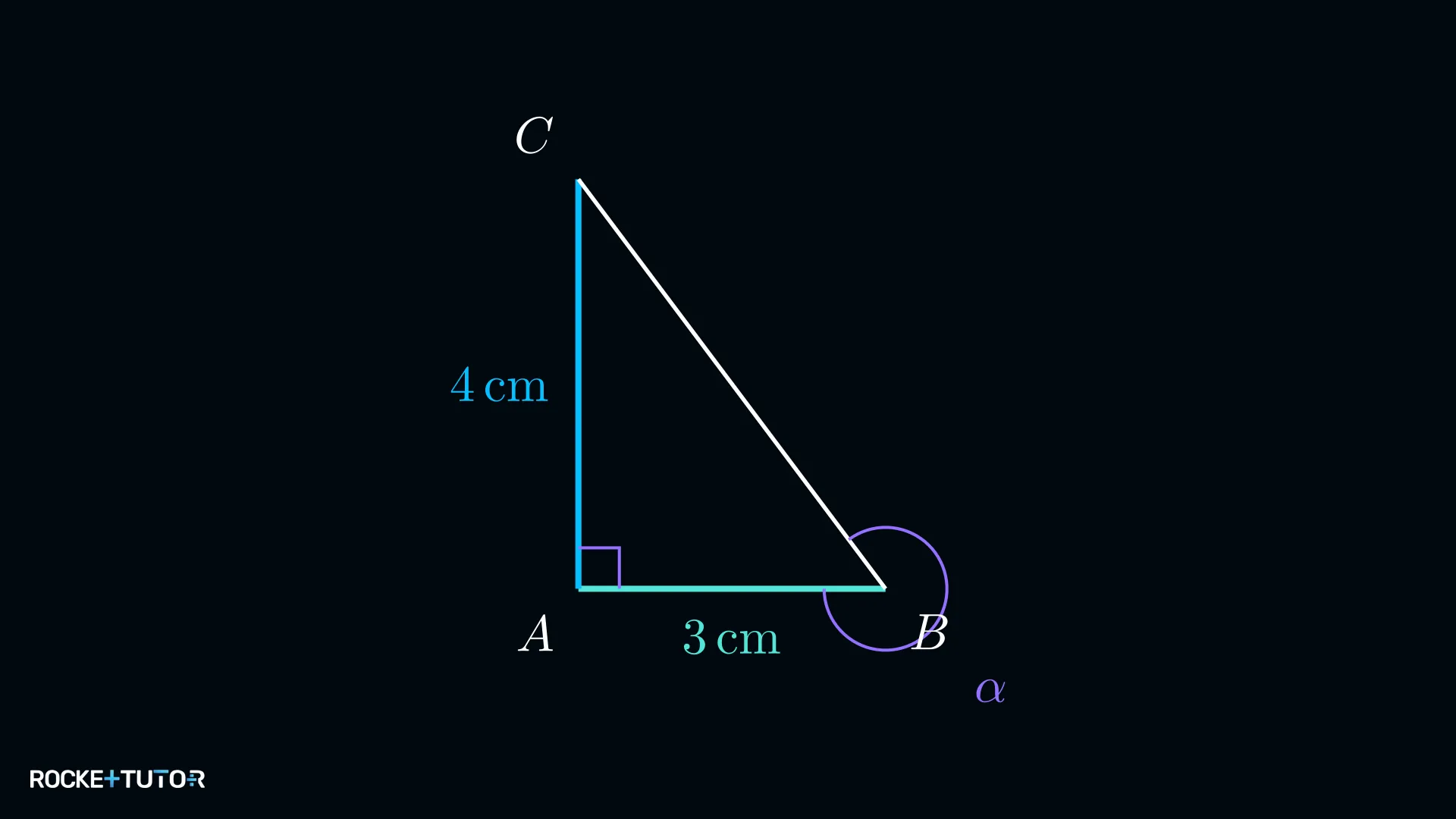

Wenn sin(α), cos(α) oder tan(α) als Bruch gegeben ist, liest du die Seitenlängen direkt ab: Zähler und Nenner entsprechen den Längen der jeweiligen Dreiecksseiten. Du konstruierst dann ein rechtwinkliges Dreieck mit genau diesen Maßen (z.B. Gegenkathete = 3 cm, Hypotenuse = 5 cm) und misst den gesuchten Winkel mit dem Geodreieck. Der Einheitskreis wird dabei nicht benötigt.

Was ist der Unterschied zwischen den drei Aufgabentypen bei Winkelfunktionen?

Es gibt drei Aufgabentypen: Typ 1 – Winkel gegeben, Näherungswert für sin/cos/tan gesucht (Einheitskreis, Strecken ablesen). Typ 2 – Wert für sin/cos/tan gegeben, Winkel gesucht (Strecke in Einheitskreis eintragen, Schnittpunkt suchen). Typ 3 – Wert als Bruch gegeben, Winkel gesucht (rechtwinkliges Dreieck konstruieren, Winkel messen). Alle drei Methoden kommen ohne Taschenrechner aus.

sin, cos, tan graphisch bestimmen

Wusstest du, dass man Sinus-, Cosinus- und Tangenswerte ganz ohne Taschenrechner bestimmen kann? Wer die graphische Bestimmung von sin, cos und tan beherrscht, versteht nicht nur das „Wie", sondern auch das „Warum" hinter den Zahlen. Wir nutzen dafür den Einheitskreis – einen Kreis mit Radius 1 – und konstruieren rechtwinklige Dreiecke. Das gibt dir ein echtes Gefühl dafür, was diese Winkelfunktionen bedeuten, bevor du den Taschenrechner alles machen lässt.

Vorwissen

Bevor wir starten, wiederholen wir kurz die Grundlagen, die du brauchst:

Das rechtwinklige Dreieck: Es hat einen 90°-Winkel. Die Seiten haben spezielle Namen: Die Hypotenuse ist immer die längste Seite, gegenüber vom rechten Winkel. Die Gegenkathete liegt dem Winkel $\alpha$ gegenüber und die Ankathete liegt am Winkel $\alpha$ an.

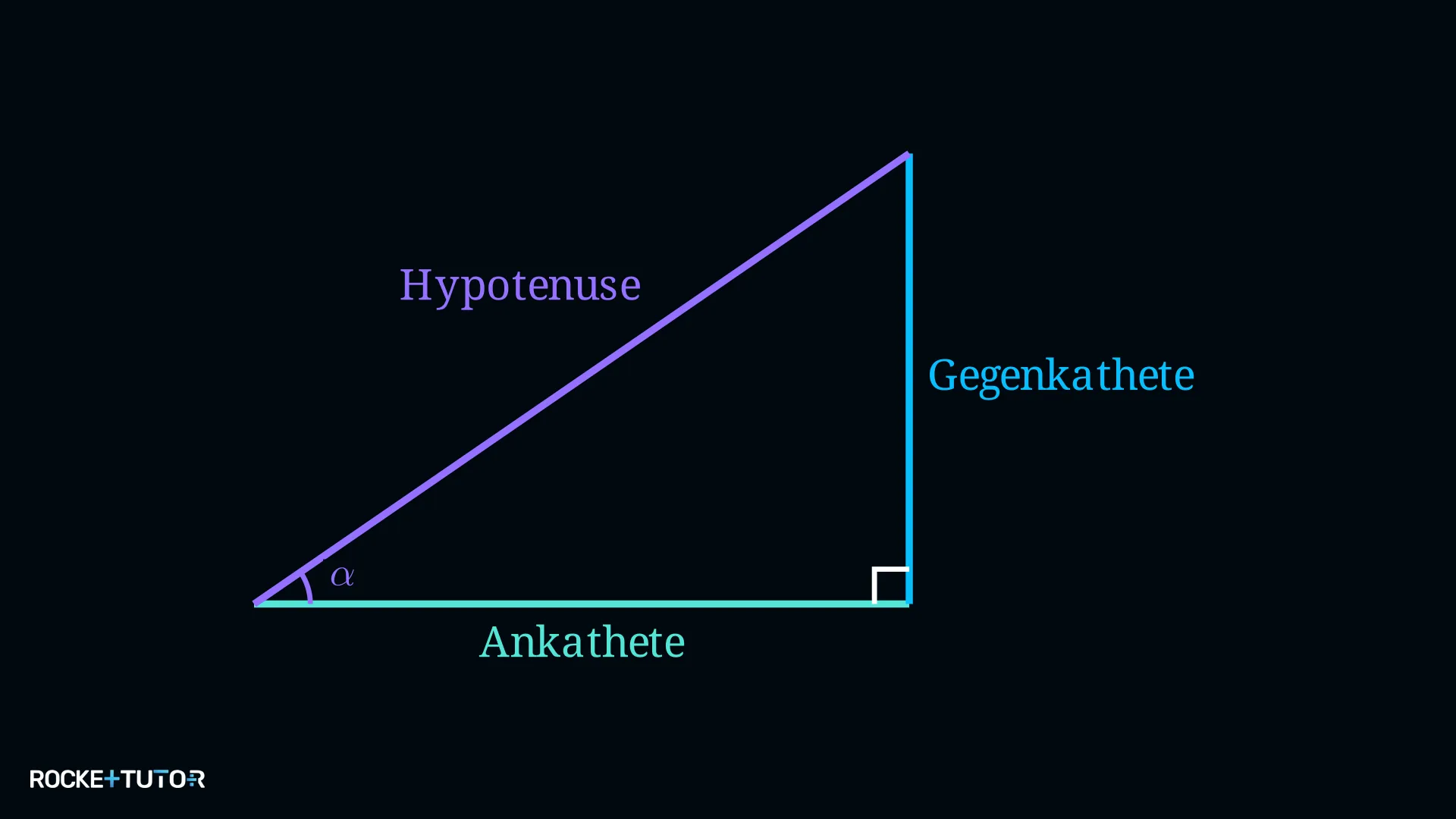

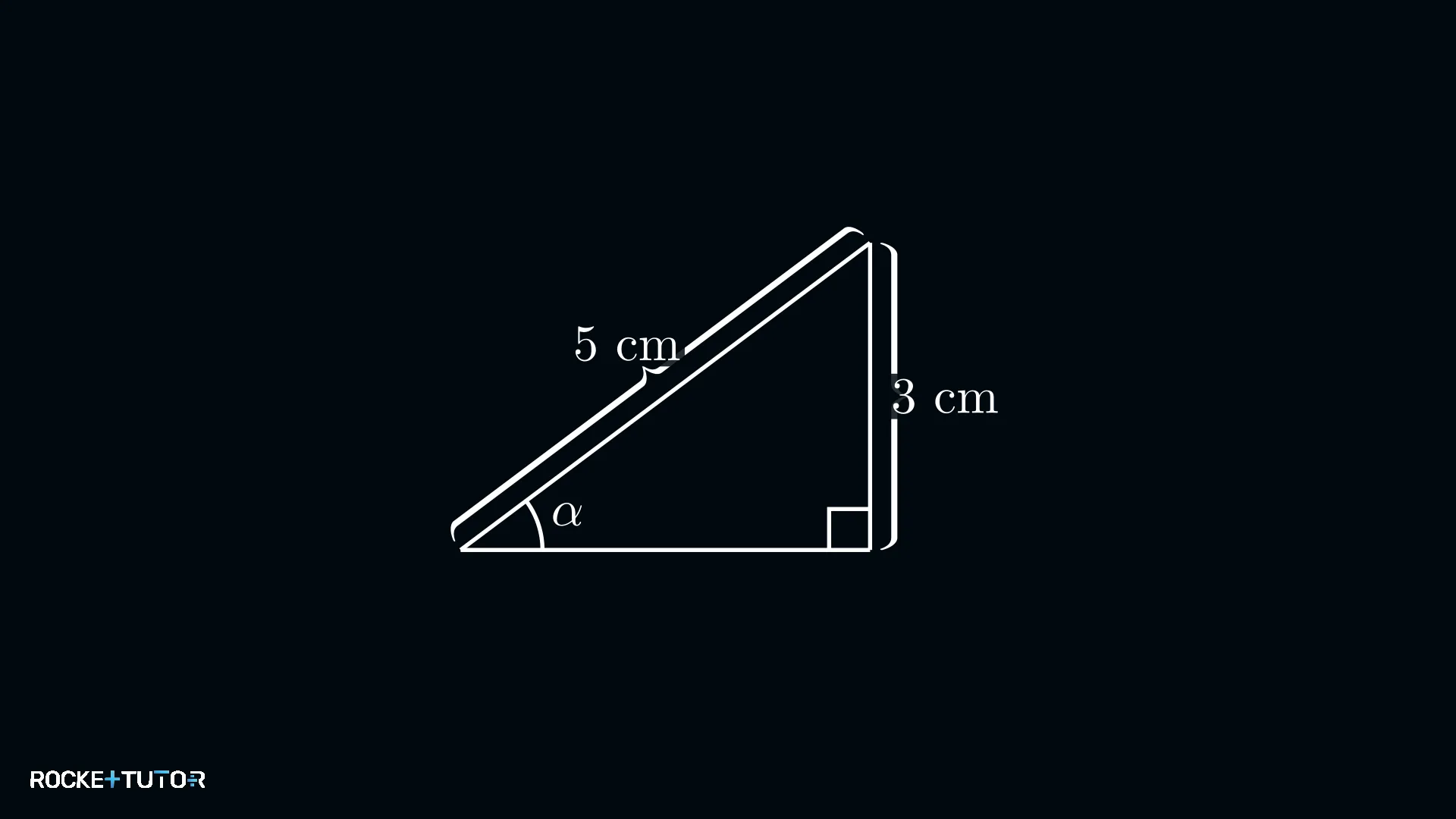

Rechtwinkliges Dreieck mit Hypotenuse, Gegenkathete und Ankathete

Die Winkelfunktionen (GAGA-Hühnerhof-AG):
- $\sin(\alpha) = \frac{\text{Gegenkathete}}{\text{Hypotenuse}}$
- $\cos(\alpha) = \frac{\text{Ankathete}}{\text{Hypotenuse}}$
- $\tan(\alpha) = \frac{\text{Gegenkathete}}{\text{Ankathete}}$
Umgang mit Geodreieck und Zirkel: Du solltest wissen, wie man Winkel misst und zeichnet und wie man mit einem Zirkel einen sauberen Kreisbogen zieht.

Aufgabentyp 1: Näherungswerte für sin, cos, tan bei gegebenem Winkel bestimmen

Um Näherungswerte für Sinus, Cosinus und Tangens ohne Taschenrechner zu finden, benutzen wir den Einheitskreis. Das ist ein Kreis mit dem Radius r = 1.

Der Trick dabei: Weil die Hypotenuse in unserem Dreieck immer dem Radius entspricht (also 1), werden die Formeln super einfach!

$\sin(\alpha) = \frac{\text{Gegenkathete}}{1} = \text{Gegenkathete}$
$\cos(\alpha) = \frac{\text{Ankathete}}{1} = \text{Ankathete}$

Das bedeutet: Die Länge der Gegenkathete ist direkt der Sinuswert und die Länge der Ankathete ist der Cosinuswert.

Für den Tangens brauchen wir eine Hilfslinie. Der Tangenswert ist die Länge eines senkrechten Abschnitts an der Stelle x=1.

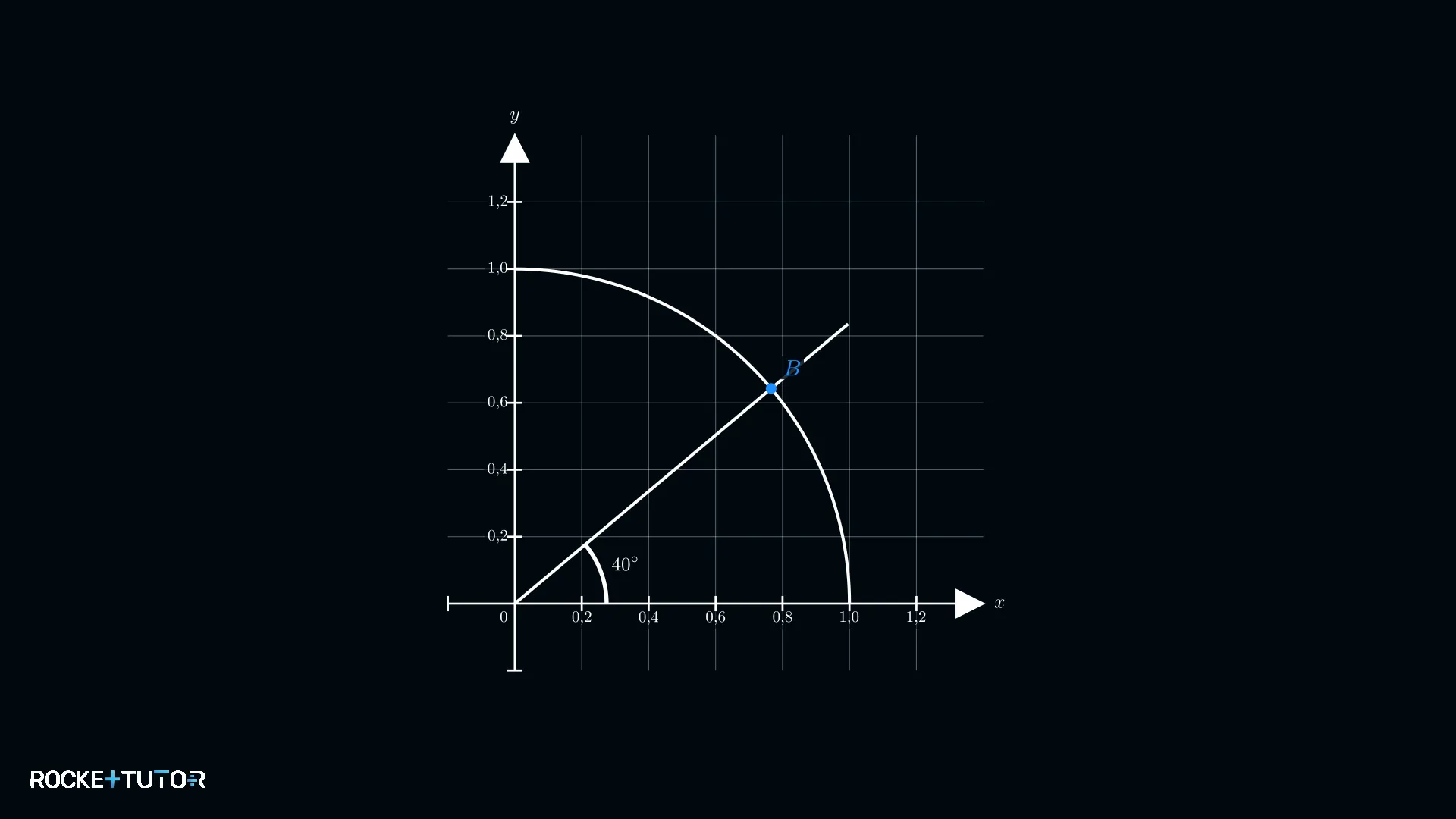

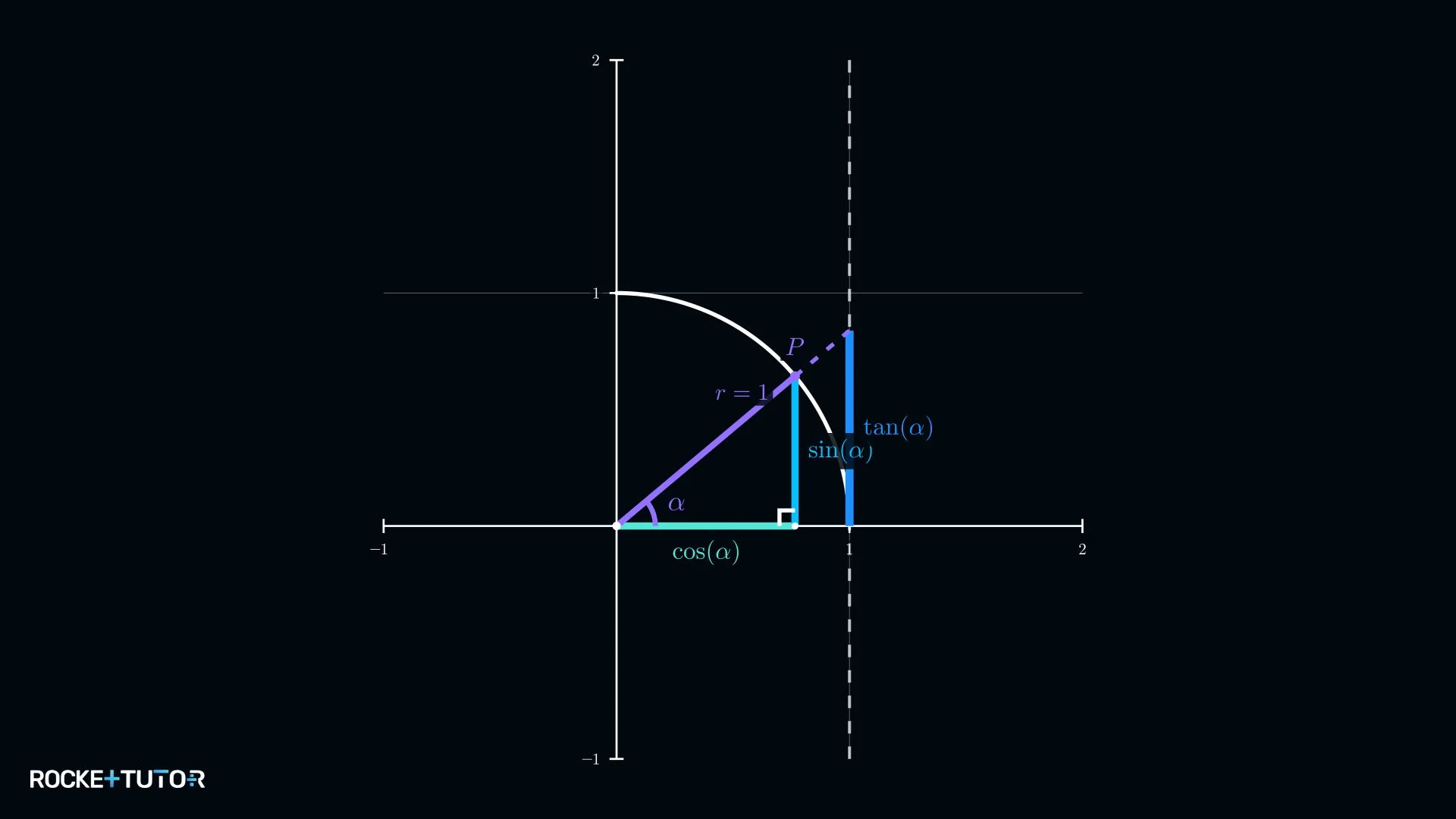

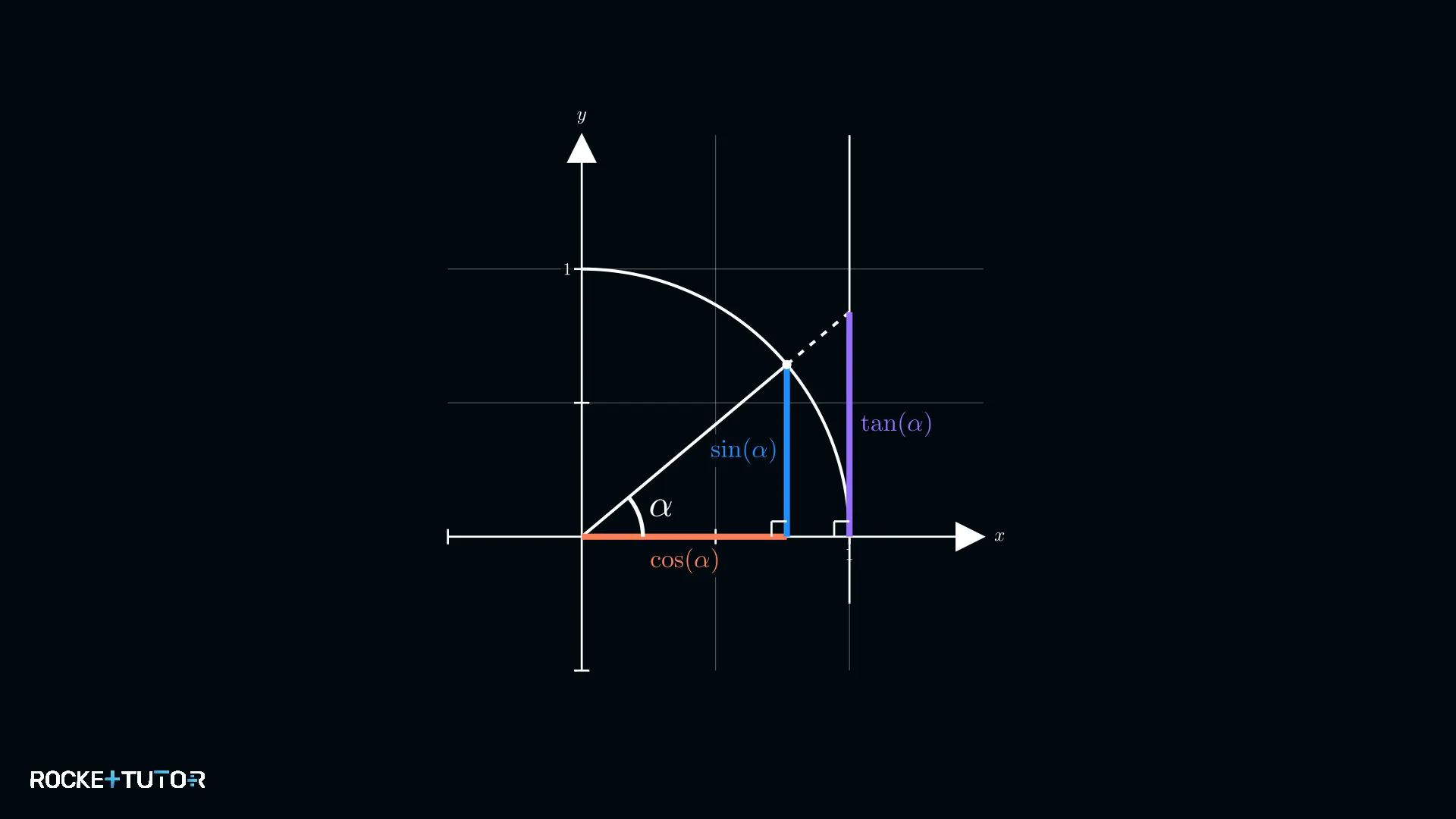

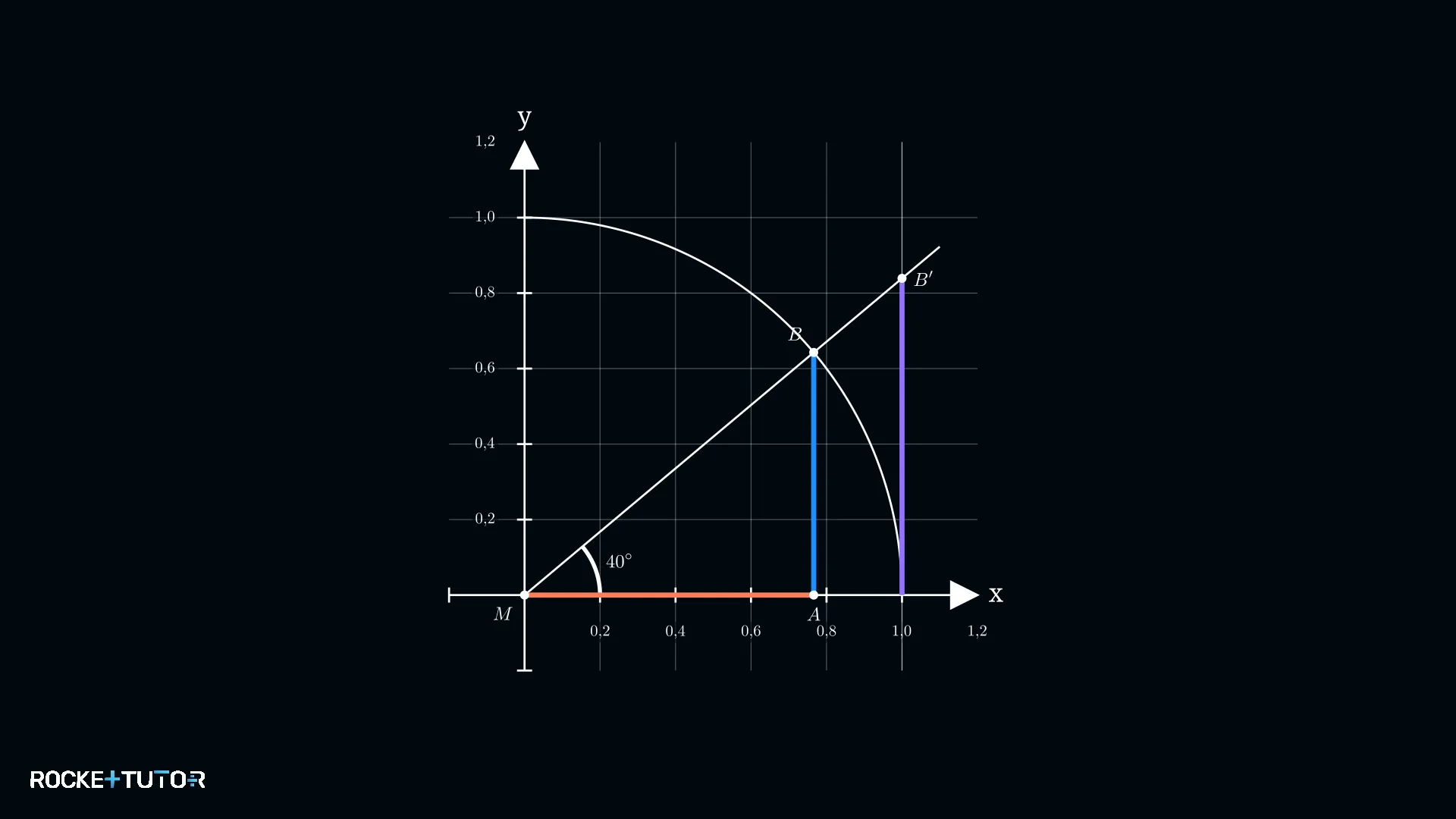

Einheitskreis mit Sinus-, Cosinus- und Tangensstrecke

Schritt-für-Schritt-Anleitung

Einheitskreis zeichnen: Zeichne ein Koordinatensystem und einen Viertelkreis um den Ursprung (0|0) mit dem Radius 1. Wähle eine passende Skala, z.B. 1 Einheit = 10 cm, damit du später gut messen kannst.
Winkel einzeichnen: Trage den gegebenen Winkel $\alpha$ mit dem Geodreieck am Ursprung an und zeichne eine Linie (Schenkel), bis sie den Kreis schneidet. Nennen wir diesen Schnittpunkt P.
Sinus- und Cosinus-Strecken finden: Zeichne vom Punkt P eine senkrechte Linie zur x-Achse. Die Länge der senkrechten Linie (die Höhe von P) ist der Wert für $\sin(\alpha)$ . Die Länge der waagerechten Linie (der Abstand vom Ursprung) ist der Wert für $\cos(\alpha)$ .
Tangens-Strecke finden: Zeichne eine senkrechte Hilfslinie bei x=1. Verlängere den Winkelschenkel aus Schritt 2, bis er diese Hilfslinie schneidet. Die Länge dieses senkrechten Abschnitts vom Schnittpunkt bis zur x-Achse ist der Wert für $\tan(\alpha)$ .
Längen messen und ablesen: Miss die Längen der farbigen Strecken mit dem Lineal. Wenn du 1 Einheit = 10 cm gewählt hast, musst du das Messergebnis durch 10 teilen, um den finalen Wert zu erhalten (z.B. 6,4 cm gemessen $\to$ Wert ist 0,64).

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Bestimme ohne Taschenrechner einen Näherungswert für $\sin(30^{\circ})$ , $\cos(30^{\circ})$ und $\tan(30^{\circ})$ . Runde auf zwei Nachkommastellen.

Fortschritt

3 / 3

Schritt 1 & 2
Einheitskreis und Winkel zeichnen
Wir zeichnen einen Einheitskreis (hier mit Radius 5 cm = 1 LE) und tragen einen Winkel von $\alpha = 30^{\circ}$ an.

Einheitskreis mit eingezeichnetem 30-Grad-Winkel
Schritt 3 & 4
Strecken für sin, cos und tan einzeichnen
Wir zeichnen das Dreieck für Sinus und Cosinus und die Hilfslinie für den Tangens.

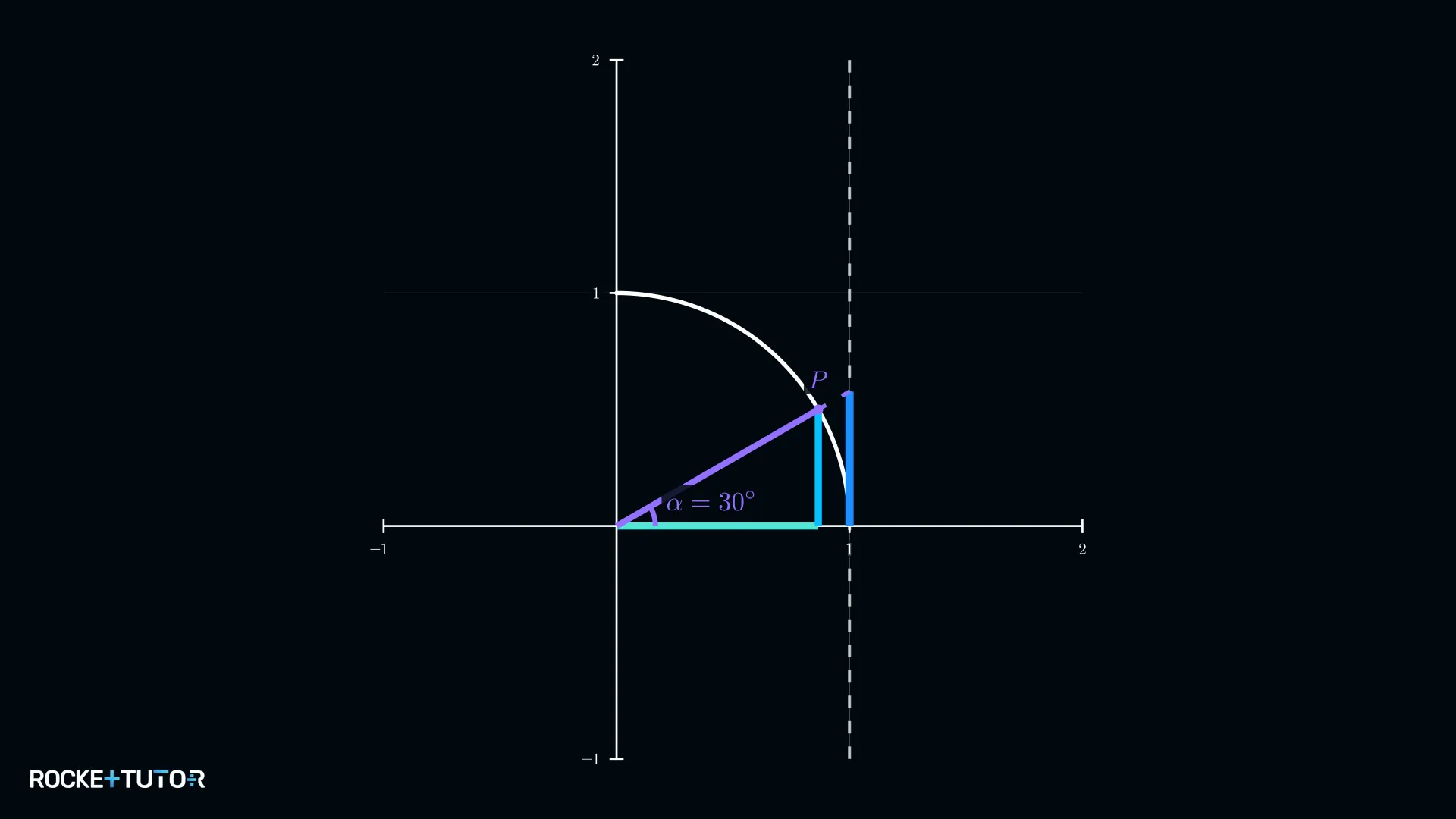

Einheitskreis mit Sinus-, Cosinus- und Tangensstrecke bei 30 Grad
3
Schritt 5 · Ergebnis
Längen messen und ablesen
Wir messen die Längen der farbigen Strecken:
- Blaue Strecke (sin): Die Messung ergibt 2,5 cm. Da 5 cm = 1 LE, rechnen wir $2{,}5 \div 5 = 0{,}5$ . Also $\sin(30^{\circ}) \approx 0{,}50$ .
- Türkise Strecke (cos): Die Messung ergibt ca. 4,3 cm. Wir rechnen $4{,}3 \div 5 = 0{,}86$ . Also $\cos(30^{\circ}) \approx 0{,}86$ .
- Dunkelblaue Strecke (tan): Die Messung ergibt ca. 2,9 cm. Wir rechnen $2{,}9 \div 5 = 0{,}58$ . Also $\tan(30^{\circ}) \approx 0{,}58$ .

Ergebnis:

$\sin(30^{\circ}) \approx 0{,}50$ , $\cos(30^{\circ}) \approx 0{,}86$ , $\tan(30^{\circ}) \approx 0{,}58$ . (Taschenrechner-Vergleich: $\sin(30^{\circ})=0{,}5$ , $\cos(30^{\circ})\approx 0{,}87$ , $\tan(30^{\circ})\approx 0{,}58$ )

Quiz zu sin, cos, tan graphisch bestimmen: Teste dein Wissen

Löse eine kostenlose Quizfrage zu sin, cos, tan graphisch bestimmen und prüfe, ob du die wichtigsten Schritte verstanden hast.

Quizfrage 1 zu sin, cos, tan graphisch bestimmen

Wie ist der Cosinus eines Winkels im rechtwinkligen Dreieck definiert?

Quizfrage 2 zu sin, cos, tan graphisch bestimmen

Nur mit Account

Welche Strecke im Einheitskreis entspricht dem Wert des Sinus für einen gegebenen Winkel?

Übungsaufgabe zu sin, cos, tan graphisch bestimmen

Nur mit Account

Kostenlos freischalten

Beispiel 2

Aufgabe

Bestimme zeichnerisch einen Näherungswert für $\sin(60^{\circ})$ , $\cos(60^{\circ})$ und $\tan(60^{\circ})$ . Runde auf zwei Nachkommastellen.

Fortschritt

3 / 3

Schritt 1 & 2
Einheitskreis und Winkel zeichnen
Wir zeichnen einen Einheitskreis (Radius 10 cm = 1 LE) und den Winkel $\alpha = 60^{\circ}$ .

Einheitskreis mit eingezeichnetem 60-Grad-Winkel
Schritt 3 & 4
Strecken einzeichnen
Wir zeichnen die benötigten Linien für Sinus, Cosinus und Tangens ein.

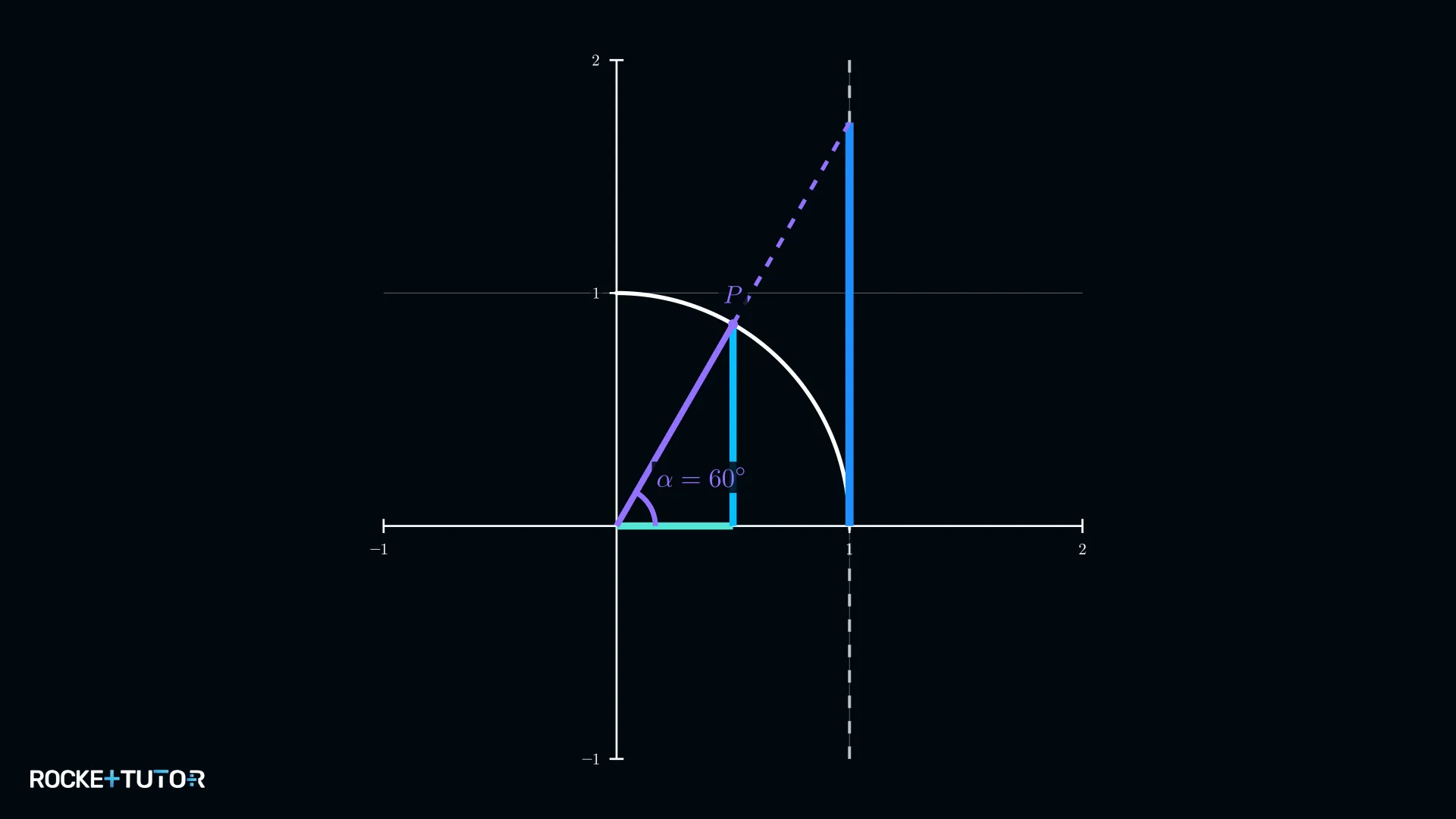

Einheitskreis mit Sinus-, Cosinus- und Tangensstrecke bei 60 Grad
3
Schritt 5 · Ergebnis
Längen messen und ablesen
- Sinus-Strecke: Messung ca. 8,7 cm. Wert: $8{,}7 \div 10 = 0{,}87$ . $\sin(60^{\circ}) \approx 0{,}87$ .
- Cosinus-Strecke: Messung 5,0 cm. Wert: $5{,}0 \div 10 = 0{,}50$ . $\cos(60^{\circ}) \approx 0{,}50$ .
- Tangens-Strecke: Messung ca. 17,3 cm. Wert: $17{,}3 \div 10 = 1{,}73$ . $\tan(60^{\circ}) \approx 1{,}73$ .

Ergebnis:

$\sin(60^{\circ}) \approx 0{,}87$ , $\cos(60^{\circ}) \approx 0{,}50$ , $\tan(60^{\circ}) \approx 1{,}73$ . (Taschenrechner-Vergleich: $\sin(60^{\circ}) \approx 0{,}87$ , $\cos(60^{\circ}) = 0{,}5$ , $\tan(60^{\circ}) \approx 1{,}73$ )

Beispiel 3

Aufgabe

Bestimme zeichnerisch einen Näherungswert für $\sin(45^{\circ})$ , $\cos(45^{\circ})$ und $\tan(45^{\circ})$ . Runde auf zwei Nachkommastellen.

Fortschritt

3 / 3

Schritt 1 & 2
Einheitskreis und Winkel zeichnen
Wir zeichnen einen Einheitskreis (Radius 10 cm = 1 LE) und den Winkel $\alpha = 45^{\circ}$ .

Einheitskreis mit eingezeichnetem 45-Grad-Winkel
Schritt 3 & 4
Strecken einzeichnen
Wir zeichnen die Linien für Sinus, Cosinus und Tangens.

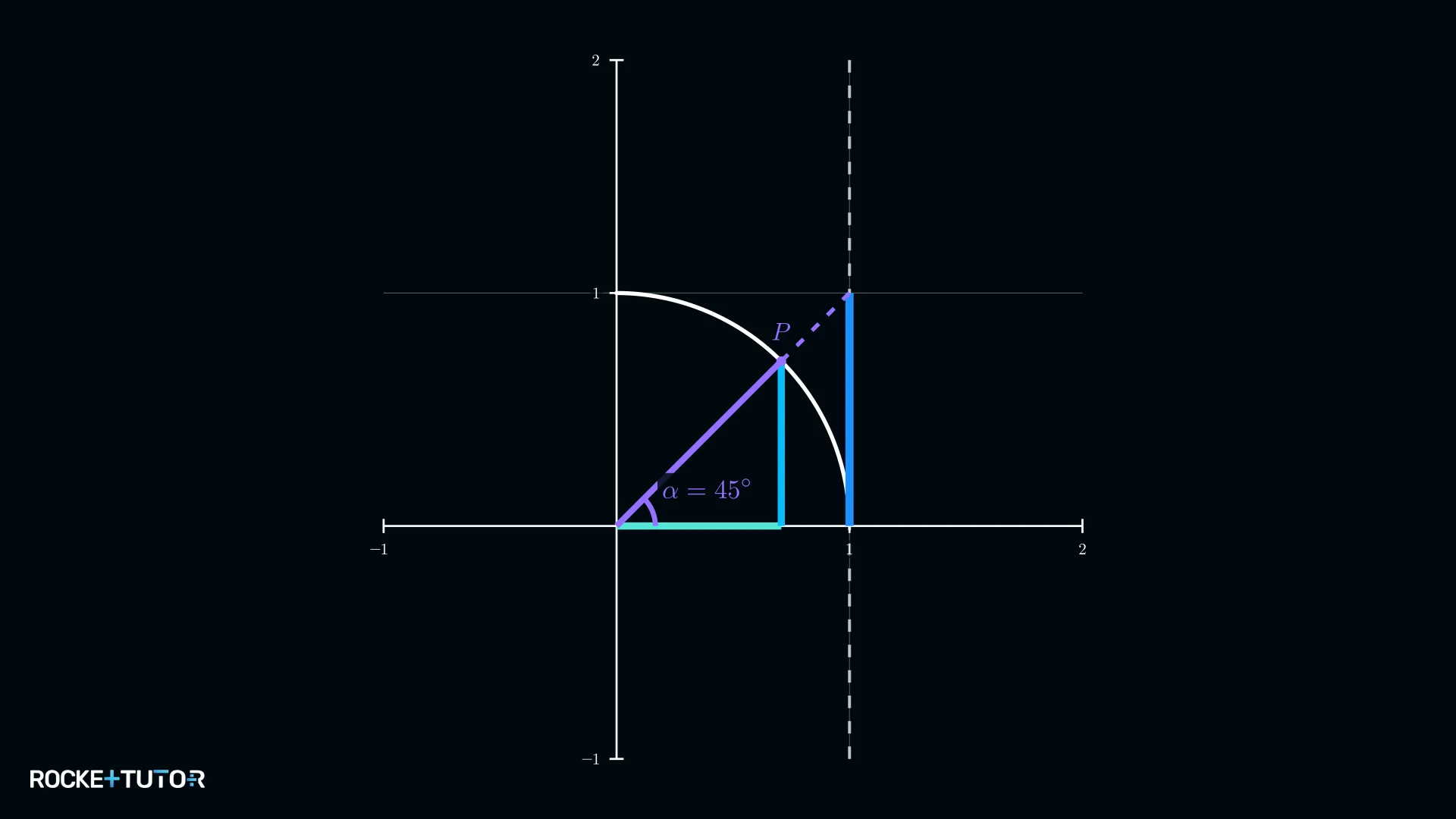

Einheitskreis mit Sinus-, Cosinus- und Tangensstrecke bei 45 Grad
3
Schritt 5 · Ergebnis
Längen messen und ablesen
- Sinus-Strecke: Messung ca. 7,1 cm. Wert: $7{,}1 \div 10 = 0{,}71$ . $\sin(45^{\circ}) \approx 0{,}71$ .
- Cosinus-Strecke: Messung ca. 7,1 cm. Wert: $7{,}1 \div 10 = 0{,}71$ . $\cos(45^{\circ}) \approx 0{,}71$ .
- Tangens-Strecke: Messung 10,0 cm. Wert: $10{,}0 \div 10 = 1{,}00$ . $\tan(45^{\circ}) \approx 1{,}00$ .

Ergebnis:

$\sin(45^{\circ}) \approx 0{,}71$ , $\cos(45^{\circ}) \approx 0{,}71$ , $\tan(45^{\circ}) = 1{,}00$ . (Taschenrechner-Vergleich: $\sin(45^{\circ})\approx 0{,}71$ , $\cos(45^{\circ})\approx 0{,}71$ , $\tan(45^{\circ})=1{,}0$ )

Beispiel 4

Aufgabe

Bestimme zeichnerisch einen Näherungswert für $\sin(15^{\circ})$ und $\cos(15^{\circ})$ . Runde auf zwei Nachkommastellen.

Fortschritt

3 / 3

Schritt 1 & 2
Einheitskreis und Winkel zeichnen
Wir zeichnen einen Einheitskreis (Radius 10 cm = 1 LE) und den Winkel $\alpha = 15^{\circ}$ .

Einheitskreis mit eingezeichnetem 15-Grad-Winkel
Schritt 3
Strecken einzeichnen
Wir zeichnen die Linien für Sinus und Cosinus.

Einheitskreis mit Sinus- und Cosinusstrecke bei 15 Grad
3
Schritt 5 · Ergebnis
Längen messen und ablesen
- Sinus-Strecke: Messung ca. 2,6 cm. Wert: $2{,}6 \div 10 = 0{,}26$ . $\sin(15^{\circ}) \approx 0{,}26$ .
- Cosinus-Strecke: Messung ca. 9,7 cm. Wert: $9{,}7 \div 10 = 0{,}97$ . $\cos(15^{\circ}) \approx 0{,}97$ .

Ergebnis:

$\sin(15^{\circ}) \approx 0{,}26$ , $\cos(15^{\circ}) \approx 0{,}97$ . (Taschenrechner-Vergleich: $\sin(15^{\circ}) \approx 0{,}26$ , $\cos(15^{\circ}) \approx 0{,}97$ )

Beispiel 5

Aufgabe

Bestimme zeichnerisch einen Näherungswert für $\sin(80^{\circ})$ und $\tan(80^{\circ})$ . Runde auf zwei Nachkommastellen.

Fortschritt

3 / 3

Schritt 1 & 2
Einheitskreis und Winkel zeichnen
Wir zeichnen einen Einheitskreis (Radius 5 cm = 1 LE) und den Winkel $\alpha = 80^{\circ}$ .

Einheitskreis mit eingezeichnetem 80-Grad-Winkel
Schritt 3 & 4
Strecken einzeichnen
Wir zeichnen die Linien für Sinus und Tangens.

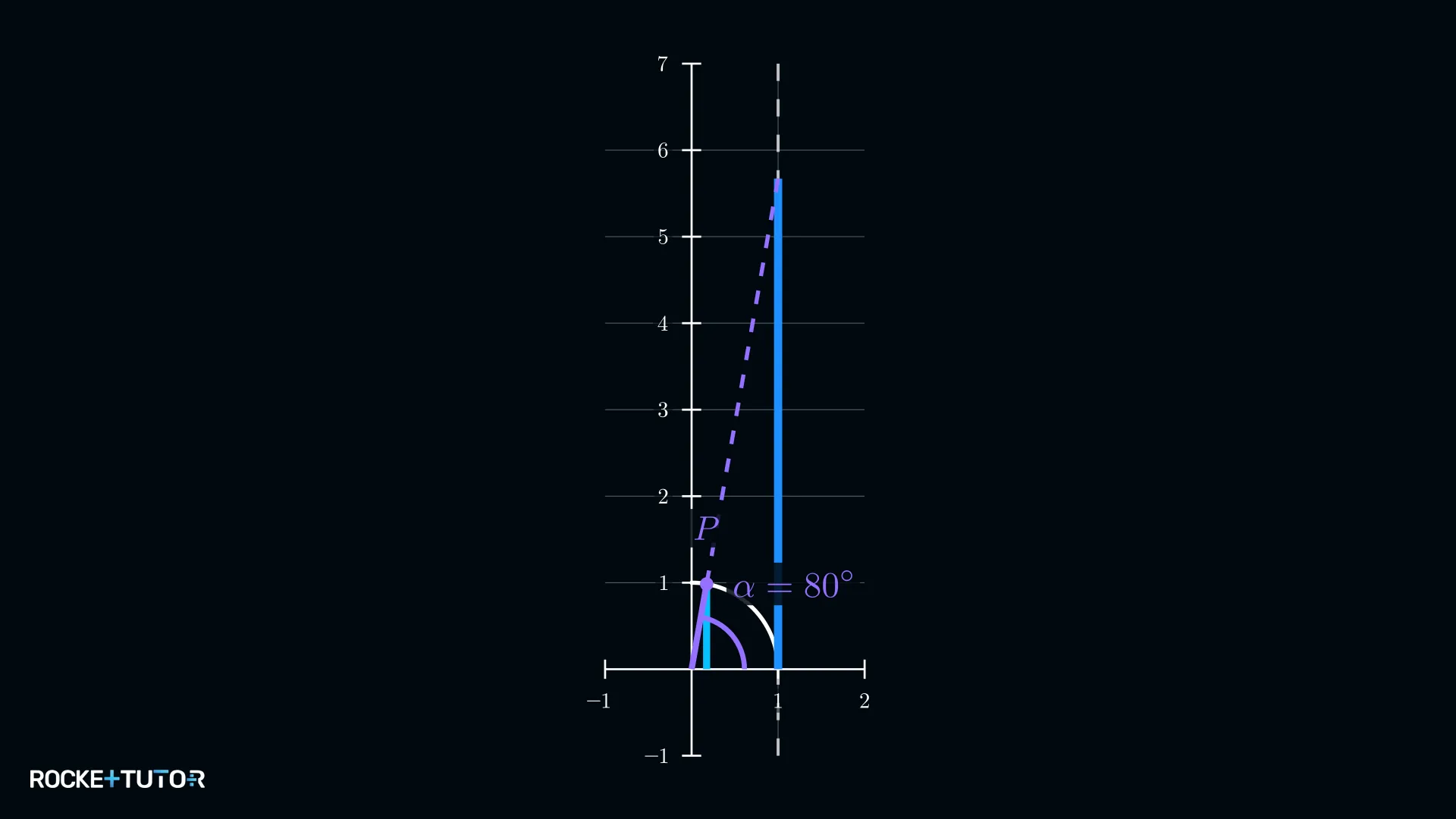

Einheitskreis mit Sinus- und Tangensstrecke bei 80 Grad
3
Schritt 5 · Ergebnis
Längen messen und ablesen
- Sinus-Strecke: Messung ca. 4,9 cm. Wert: $4{,}9 \div 5 = 0{,}98$ . $\sin(80^{\circ}) \approx 0{,}98$ .
- Tangens-Strecke: Messung ca. 28,4 cm. Wert: $28{,}4 \div 5 = 5{,}68$ . $\tan(80^{\circ}) \approx 5{,}68$ .

Ergebnis:

$\sin(80^{\circ}) \approx 0{,}98$ , $\tan(80^{\circ}) \approx 5{,}68$ . (Taschenrechner-Vergleich: $\sin(80^{\circ}) \approx 0{,}98$ , $\tan(80^{\circ}) \approx 5{,}67$ )

Aufgabentyp 2: Winkel bei gegebenem sin, cos, tan am Einheitskreis bestimmen

Jetzt drehen wir den Spieß um: Wir kennen den Sinus-, Cosinus- oder Tangenswert und wollen den dazugehörigen Winkel $\alpha$ finden. Auch das geht zeichnerisch mit dem Einheitskreis.

Die Idee ist, die bekannten Streckenlängen in den Einheitskreis einzuzeichnen und so den Winkel zu „rekonstruieren".

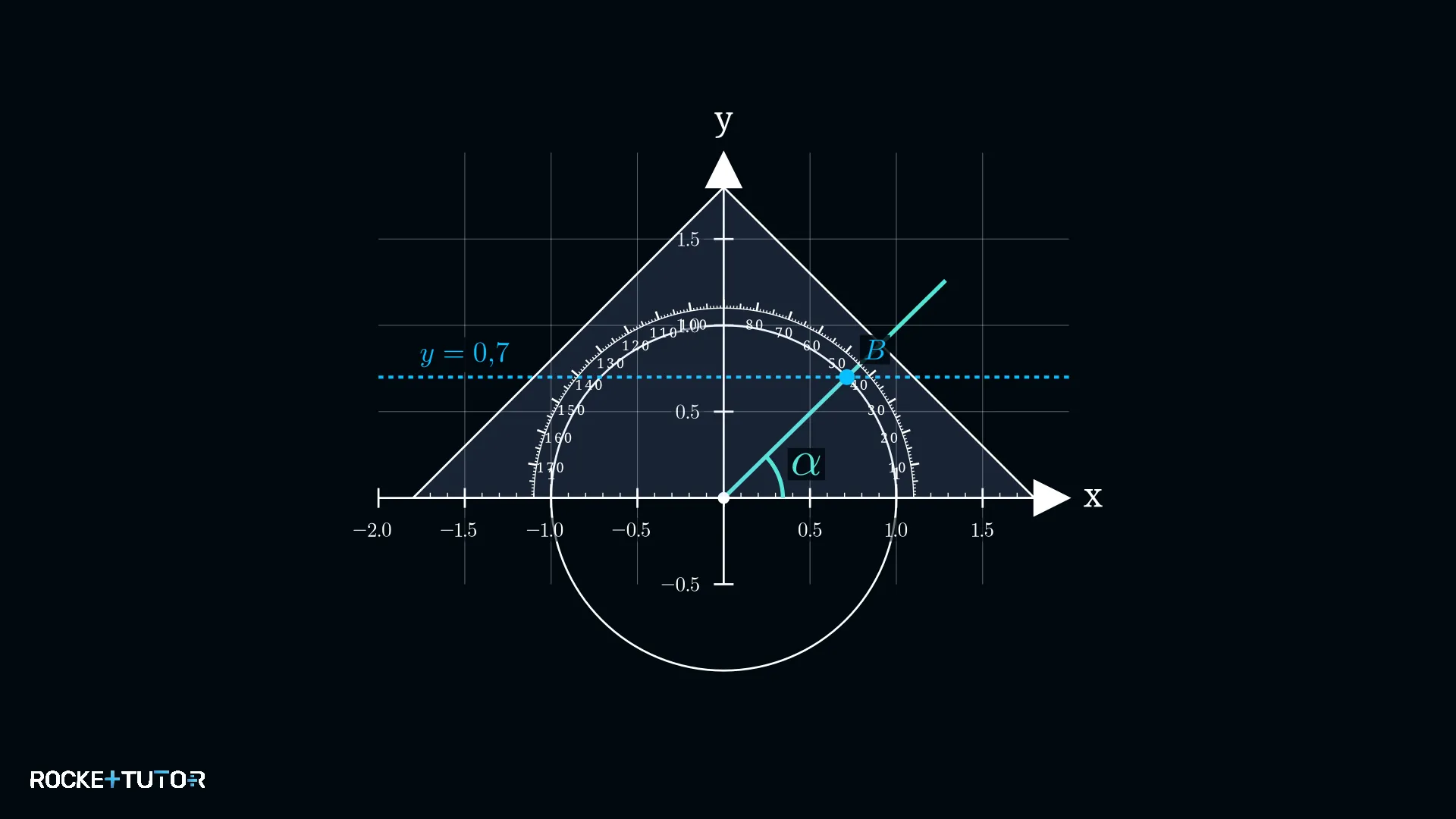

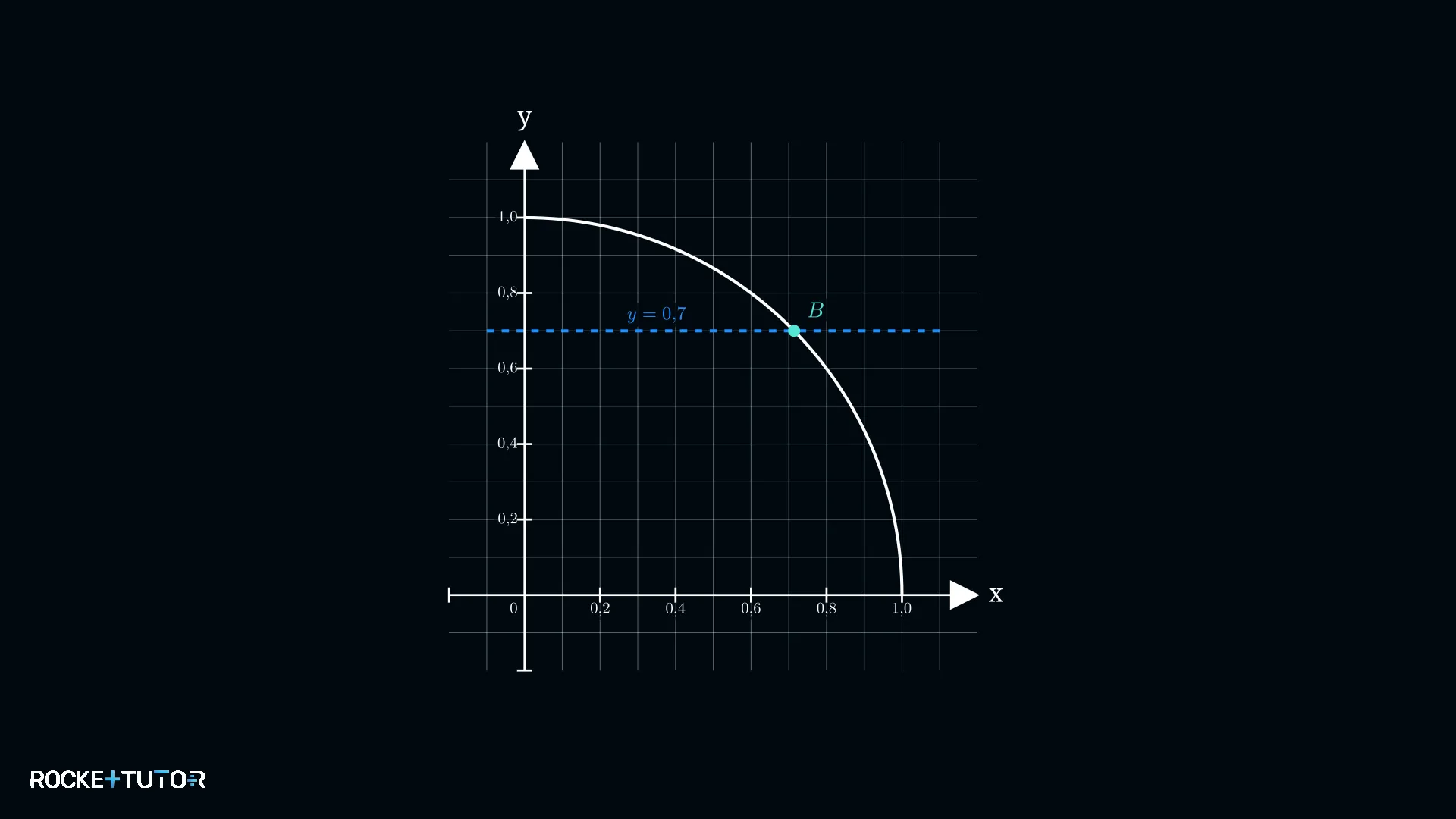

Wenn $\sin(\alpha)$ gegeben ist: Der Sinus ist die Höhe (y-Wert). Wir zeichnen eine waagerechte Linie bei diesem y-Wert.
Wenn $\cos(\alpha)$ gegeben ist: Der Cosinus ist die Breite (x-Wert). Wir zeichnen eine senkrechte Linie bei diesem x-Wert.

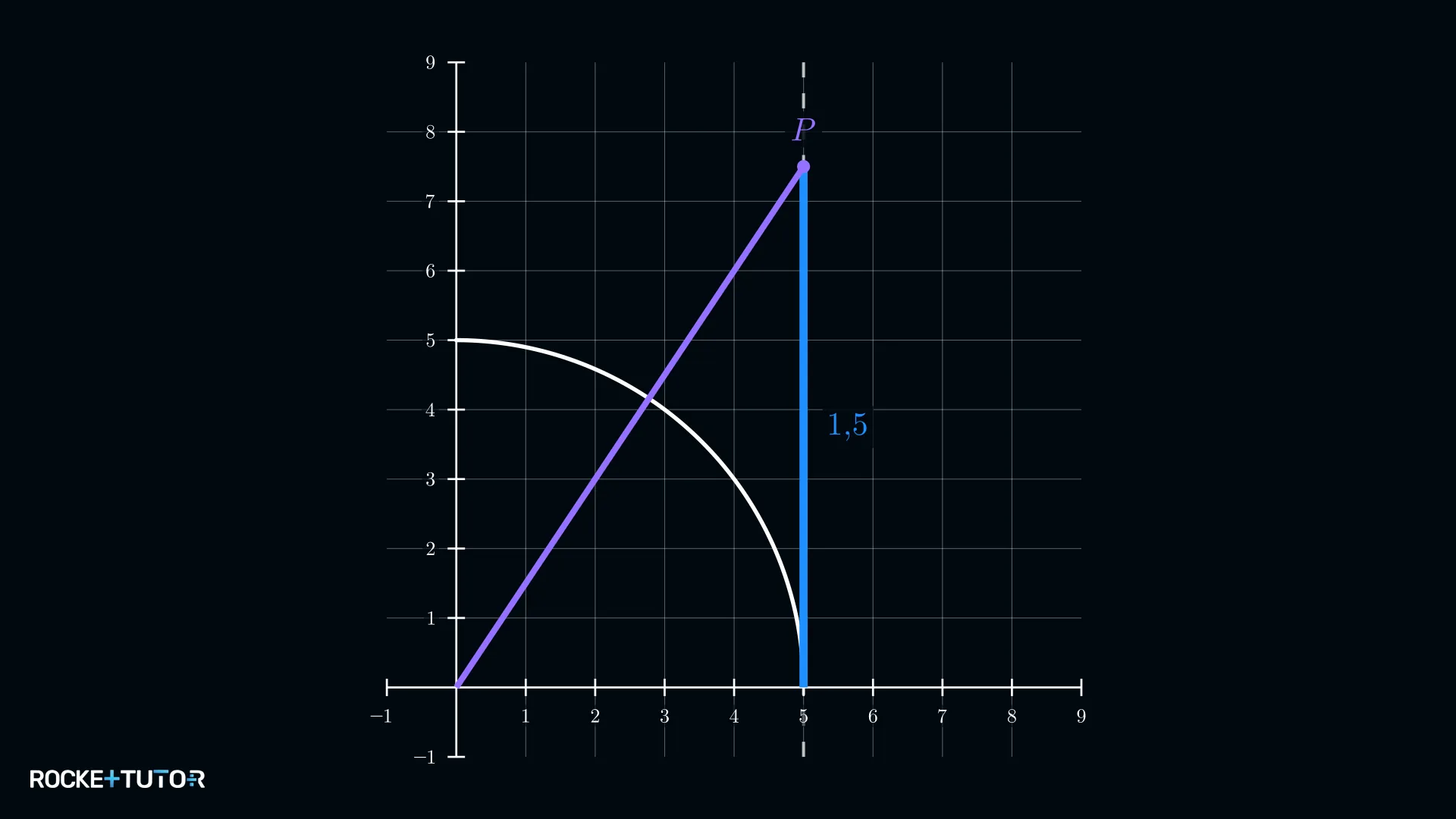

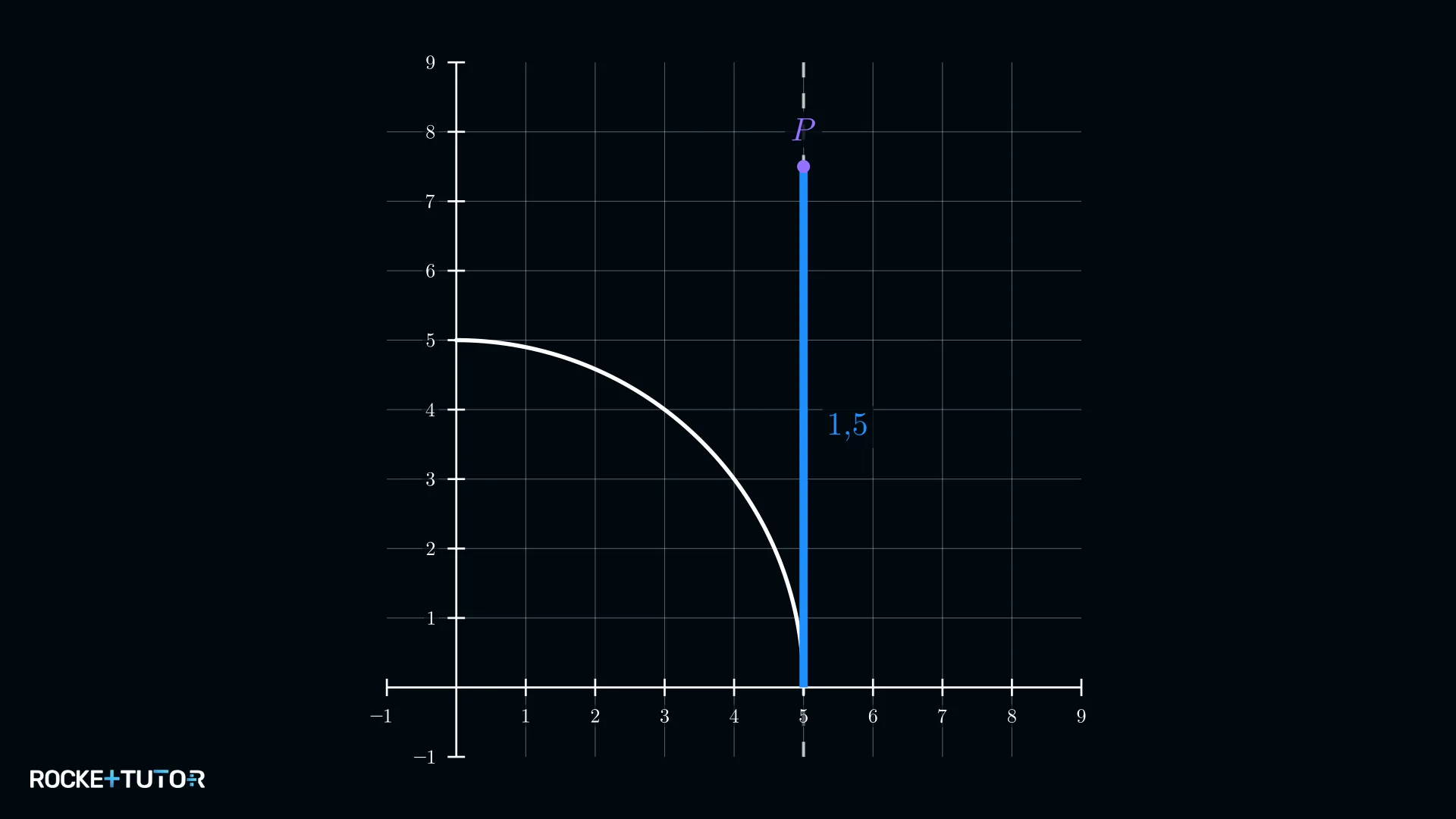

Wenn $\tan(\alpha)$ gegeben ist: Der Tangens ist die Höhe an der Tangente bei x=1. Wir markieren diesen Punkt auf der Tangente.

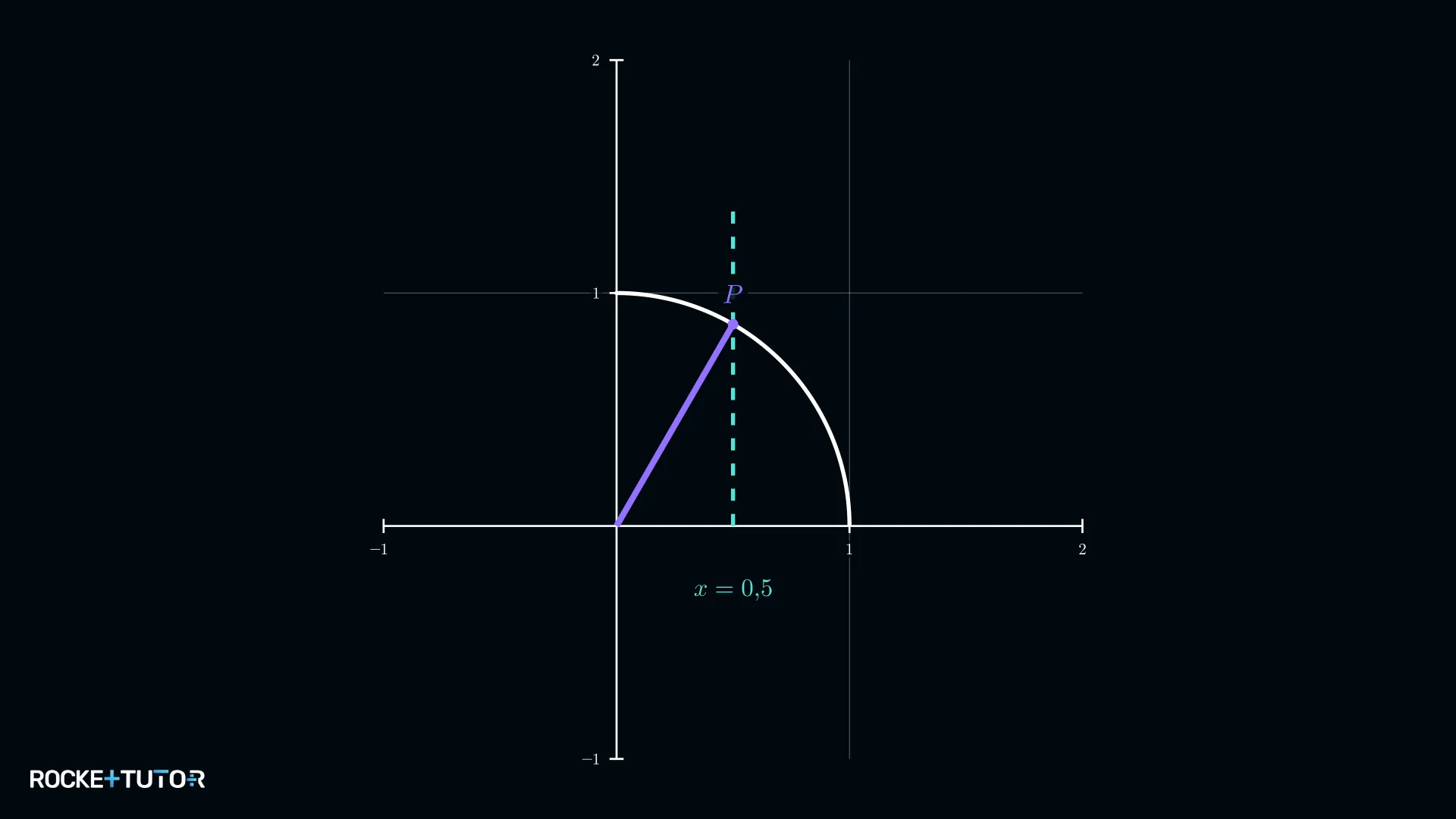

Der Schnittpunkt dieser Linien mit dem Kreis (oder die Verbindung zum Tangentenpunkt) gibt uns die Richtung des Winkels vor.
