Elektromagnetische Kräfte auf Teilchen einfach erklärt

Stell dir vor, du müsstest winzige, unsichtbare Rennautos sortieren, die mit Tausenden von Kilometern pro Sekunde durch die Gegend fliegen. Wie fängt man genau die Autos ab, die die perfekte Geschwindigkeit haben, oder wie wiegt man sie ohne eine Waage?

Physiker nutzen bei den Anwendungen elektromagnetischer Kräfte auf Teilchen clevere Kombinationen aus elektrischen und magnetischen Feldern, um geladene Teilchen wie Elektronen zu lenken. In diesem Artikel lernst du, wie man Elektronen auf eine Kreisbahn zwingt und wie man eine „Radarfalle“ baut, die nur Teilchen mit einer ganz bestimmten Geschwindigkeit durchlässt.

Vorwissen

• Lorentzkraft ($F_L$): Die Kraft, die ein Magnetfeld auf bewegte Ladungen ausübt. Formel: $F_L = q \cdot v \cdot B$ Beispiel: Ein Elektron, das durch ein Magnetfeld fliegt, wird zur Seite abgelenkt.
• Zentripetalkraft ($F_Z$): Die Kraft, die einen Körper auf einer Kreisbahn hält. Formel: $F_Z = \frac{m \cdot v^2}{r}$ Beispiel: Ein Auto im Kreisverkehr benötigt die Reibung der Reifen als Zentripetalkraft.
• Elektrische Kraft ($F_{el}$): Die Kraft auf eine Ladung in einem elektrischen Feld. Formel: $F_{el} = q \cdot E$ Beispiel: Ein Elektron wird von einer positiv geladenen Platte angezogen.
• Kinetische Energie durch Beschleunigung ($E_{kin}$): Energie, die eine Ladung durch eine Spannung erhält. Formel: $E_{kin} = q \cdot U$ Beispiel: Ein Elektron, das durch eine Spannung $U$ beschleunigt wird, gewinnt an Geschwindigkeit.

Aufgabentyp 1: Kreisbewegung von Ladungen in Magnetfeldern

Wenn ein Elektron senkrecht in ein Magnetfeld fliegt, wirkt die Lorentzkraft auf das Teilchen. Da diese Kraft immer senkrecht zur Bewegungsrichtung steht, ändert sie nicht die Geschwindigkeit, sondern nur die Richtung. Sie wirkt genau wie eine Zentripetalkraft und zwingt das Elektron auf eine Kreisbahn.

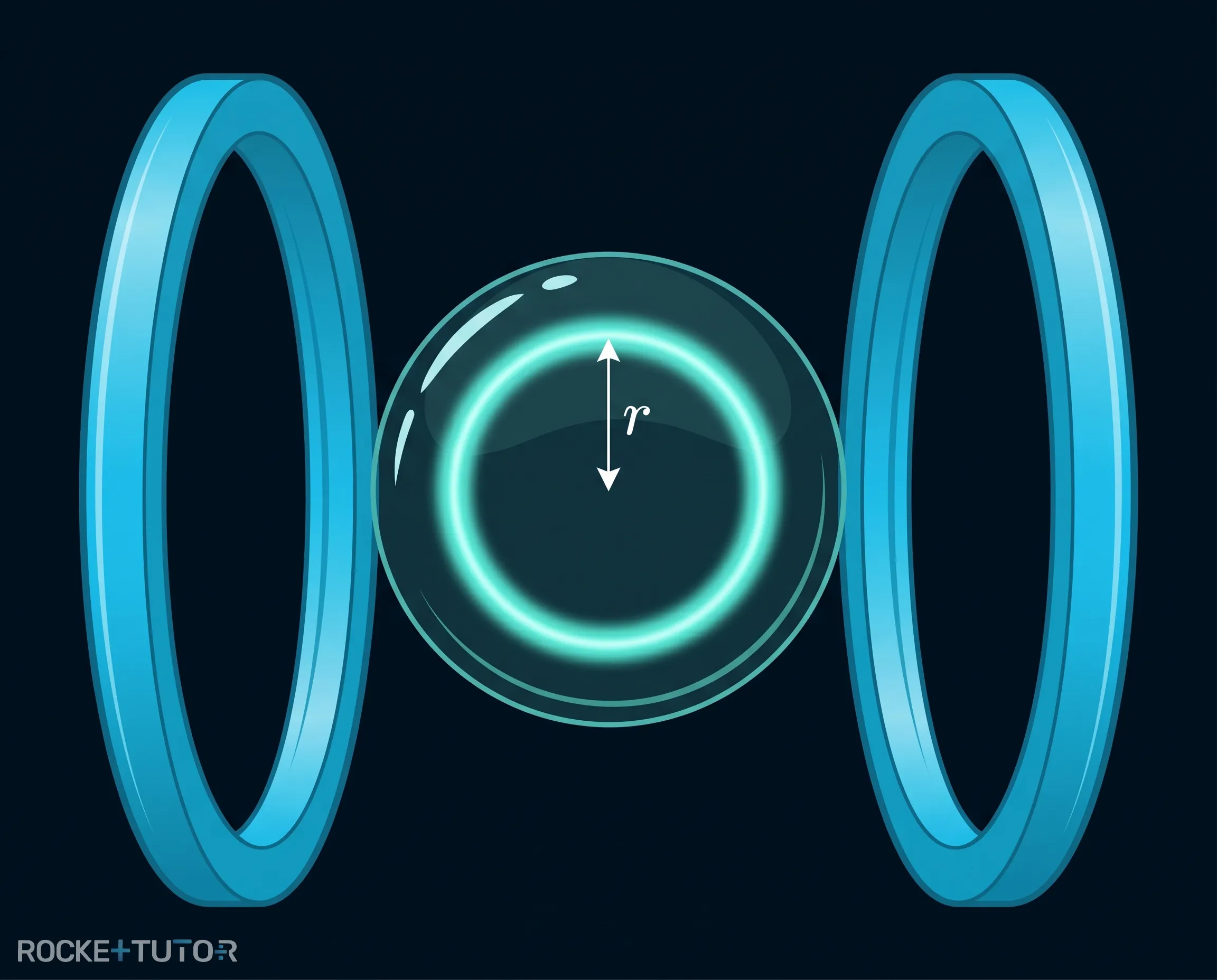

Realer Kontext: Um das sichtbar zu machen, nutzen Physiker ein sogenanntes Fadenstrahlrohr. Das ist eine Glaskugel, die mit etwas Gas gefüllt ist.

1. Elektronen werden durch eine elektrische Spannung $U$ beschleunigt.
2. Sie fliegen in ein Magnetfeld $B$.
3. Die Elektronen regen das Gas zum Leuchten an, sodass wir ihre Kreisbahn mit dem Radius $r$ sehen und messen können.

Da die Lorentzkraft die Zentripetalkraft liefert, gilt: $\textcolor{#08BFFF}{F_L} = \textcolor{#9570FF}{F_Z}$.

Wenn man diese Kräfte gleichsetzt und die Energie aus der Beschleunigung berücksichtigt, erhält man eine sehr wichtige Formel. Mit ihr kann man die spezifische Ladung eines Elektrons berechnen. Das ist einfach das Verhältnis von seiner Ladung $e$ zu seiner Masse $m$:

$\frac{e}{m} = \frac{2 \cdot U}{B^2 \cdot r^2}$

Schritt-für-Schritt-Anleitung

1. Gegebene Werte identifizieren: Notiere die Beschleunigungsspannung $U$, die magnetische Flussdichte $B$ und den gemessenen Radius $r$. Achte darauf, dass alle Einheiten im Standardformat sind (z. B. Radius in Metern).
2. Formel aufstellen: Verwende die hergeleitete Gleichung für die spezifische Ladung: $\frac{e}{m} = \frac{2 \cdot U}{B^2 \cdot r^2}$.
3. Werte einsetzen und ausrechnen: Setze die Zahlen ein, quadriere $B$ und $r$ im Nenner und berechne das Endergebnis. Die Einheit ist Coulomb pro Kilogramm ($\text{C/kg}$).

Durchgerechnete Beispiele

Aufgabentyp 2: Der Wiensche Geschwindigkeitsfilter

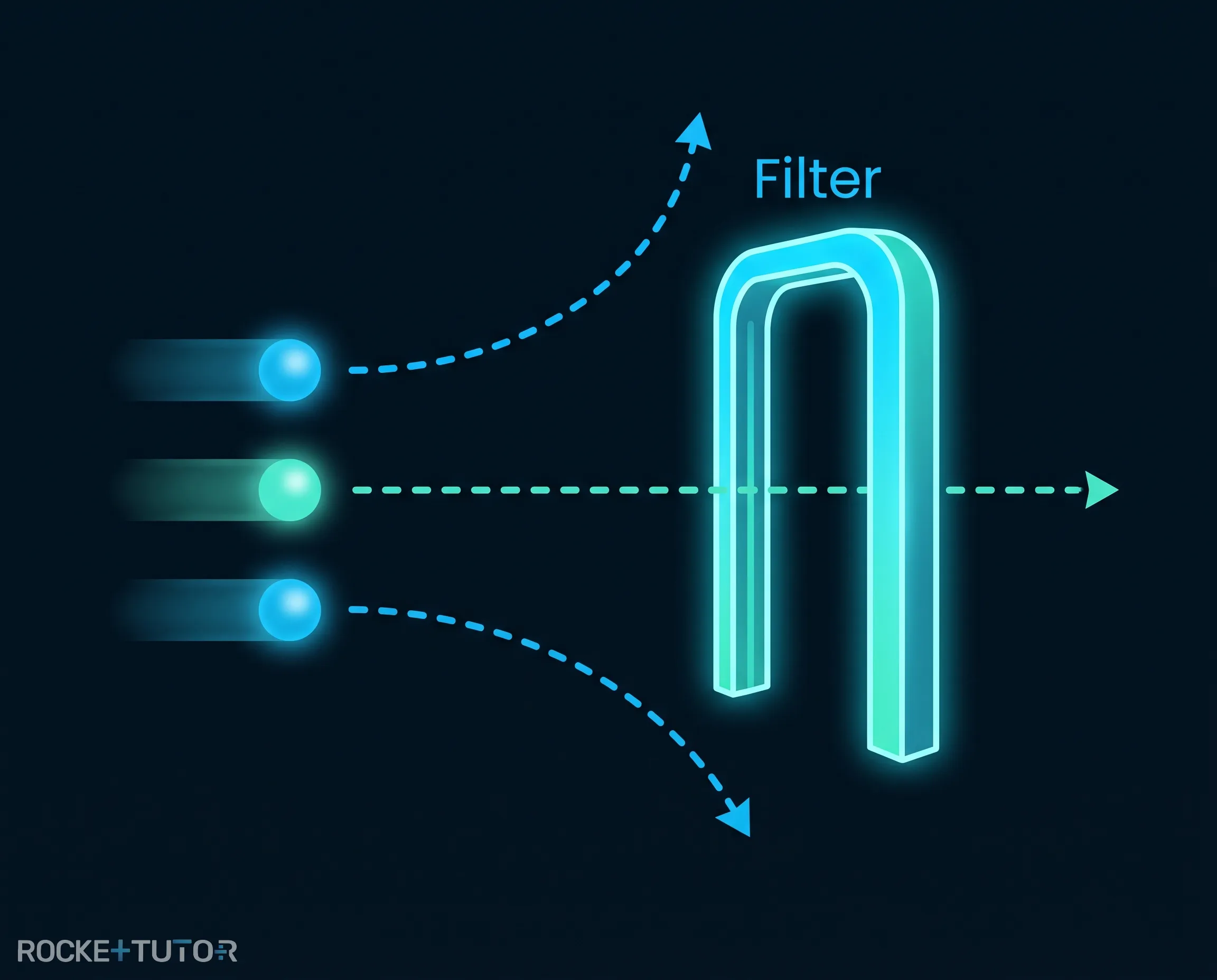

Oft hat man einen Strahl aus vielen Teilchen, die alle unterschiedlich schnell sind. Wenn man für ein Experiment aber nur Teilchen mit einer ganz bestimmten Geschwindigkeit braucht, nutzt man den Wien-Filter.

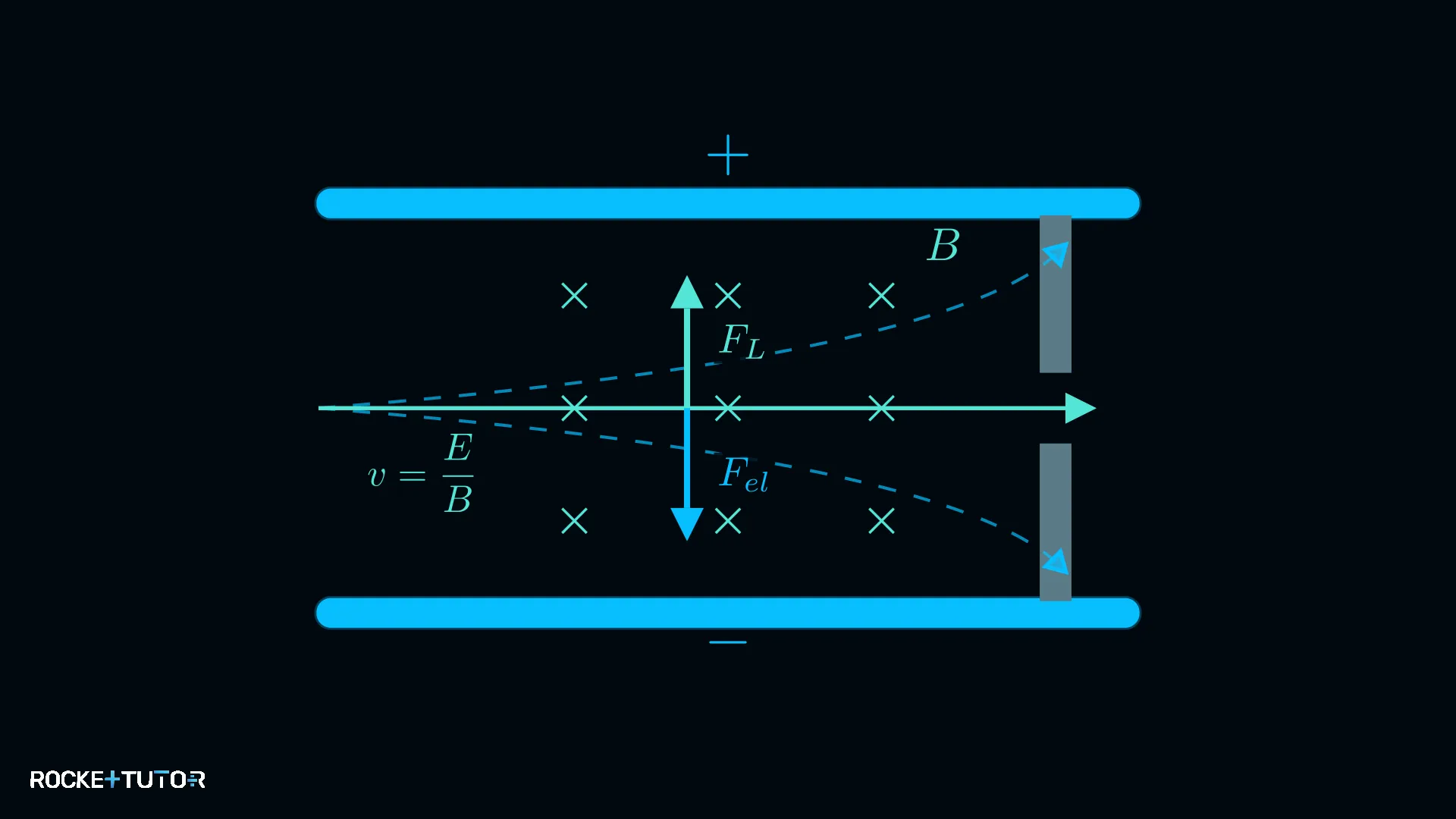

Dieser Filter ist ein Bereich, in dem ein elektrisches Feld und ein Magnetfeld gekreuzt (also senkrecht zueinander) aufgebaut sind. Wenn ein geladenes Teilchen dort hineinfliegt, wirken zwei Kräfte gleichzeitig:

1. Die elektrische Kraft zieht das Teilchen in die eine Richtung.
2. Die Lorentzkraft drückt das Teilchen in die exakt entgegengesetzte Richtung.

Der Trick: Die elektrische Kraft hängt nicht von der Geschwindigkeit ab, die Lorentzkraft aber schon!

Nur bei einer ganz bestimmten Geschwindigkeit sind beide Kräfte exakt gleich stark und heben sich auf ($\textcolor{#08BFFF}{F_{el}} = \textcolor{#9570FF}{F_L}$). Nur diese Teilchen fliegen schnurgerade durch den Filter. Ist ein Teilchen zu schnell oder zu langsam, gewinnt eine der beiden Kräfte und das Teilchen wird abgelenkt.

Die Geschwindigkeit $v$ der Teilchen, die geradeaus durchkommen, berechnet sich ganz einfach aus der Stärke des elektrischen Feldes $E$ und des Magnetfeldes $B$:

$v = \frac{E}{B}$

Schritt-für-Schritt-Anleitung

1. Feldstärken identifizieren: Finde die elektrische Feldstärke $E$ und die magnetische Flussdichte $B$ im Text.
2. Formel anwenden: Nutze die Bedingung für den geradlinigen Durchflug: $v = \frac{E}{B}$.
3. Ausrechnen: Teile $E$ durch $B$, um die Durchlassgeschwindigkeit zu erhalten. Die Einheit ist Meter pro Sekunde ($\text{m/s}$).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Wenn die Lorentzkraft als Zentripetalkraft wirkt, fliegen geladene Teilchen im Magnetfeld auf einer Kreisbahn.
• Mit dem Fadenstrahlrohr kann man die spezifische Ladung $\frac{e}{m}$ eines Elektrons bestimmen.
• Ein Wien-Filter nutzt gekreuzte elektrische und magnetische Felder, um Teilchen zu sortieren.
• Nur Teilchen mit der Geschwindigkeit $v = \frac{E}{B}$ fliegen geradeaus durch den Wien-Filter, weil sich elektrische Kraft und Lorentzkraft genau aufheben.
