Elektrische Leistungsübertragung und Wirkungsgrad einfach erklärt

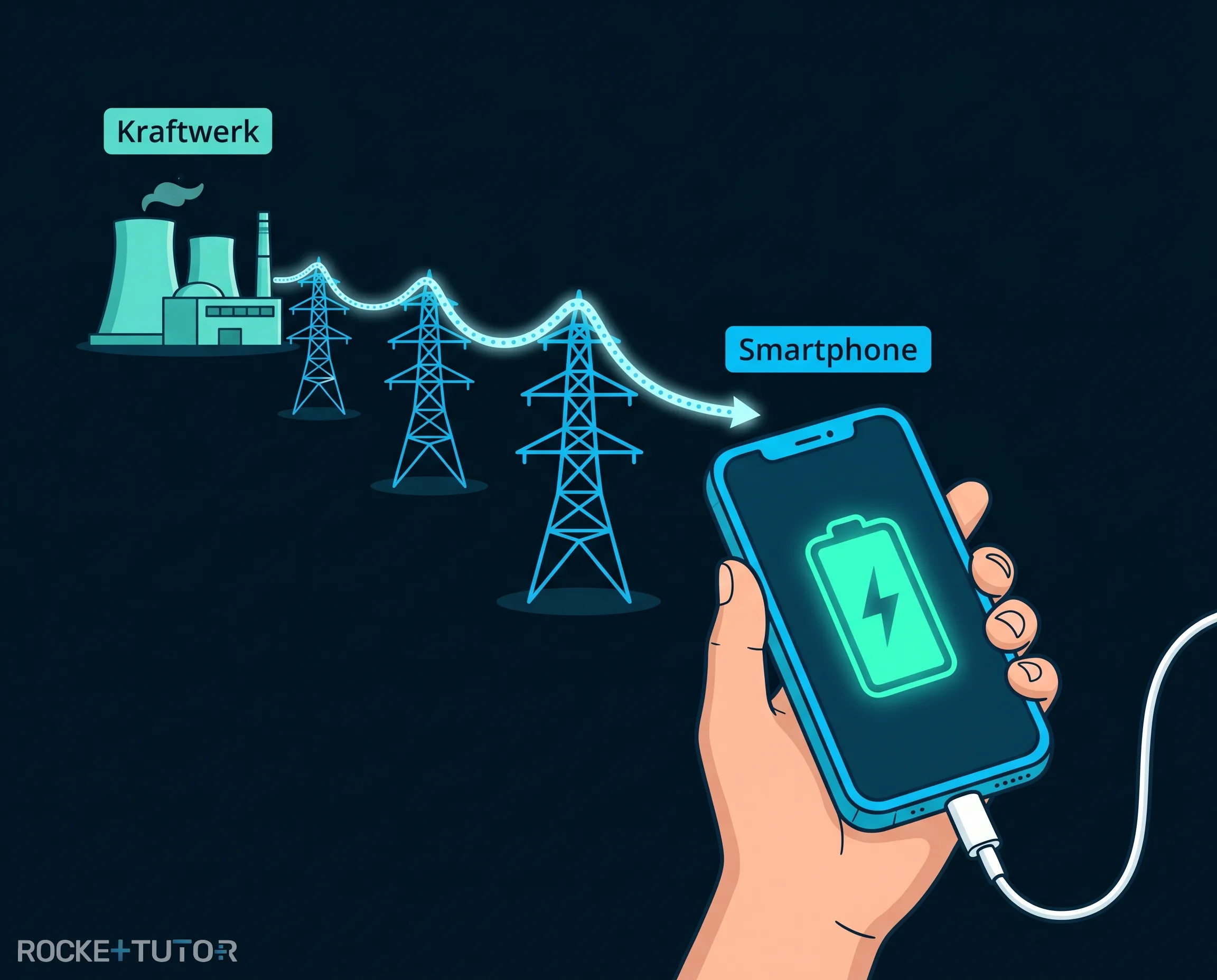

Stell dir vor, du lädst dein Smartphone auf. Der Strom dafür kommt vielleicht aus einem Kraftwerk, das hunderte Kilometer entfernt ist! Aber wie schafft es die elektrische Energie über so weite Strecken, ohne unterwegs „verloren“ zu gehen? Und warum wird dein Ladegerät eigentlich warm, wenn es in der Steckdose steckt?

In dieser Lektion lüften wir das Geheimnis der elektrischen Leistungsübertragung und der Hochspannungsleitungen. Du wirst lernen, wie man Strom schlau transportiert und wie wir messen können, ob ein Gerät seine Energie sinnvoll nutzt oder als Wärme verschwendet!

Vorwissen

• Elektrische Leistung ($P$): Gibt an, wie viel elektrische Energie pro Sekunde übertragen wird.

  Formel: $P = U \cdot I$ (Spannung mal Stromstärke)

  Beispiel: Ein Gerät mit $230 \text{ V}$ und $2 \text{ A}$ hat eine Leistung von $460 \text{ W}$.

• Der Transformator: Ein Bauteil, das Wechselspannung erhöhen (hochtransformieren) oder verringern (heruntertransformieren) kann.

  Beispiel: Ein Transformator im Handyladegerät macht aus $230 \text{ V}$ aus der Steckdose ungefähr $5 \text{ V}$ für den Akku.

Aufgabentyp 1: Leitungsverluste und Hochspannung

Kabel sind nicht perfekt. Sie haben einen elektrischen Widerstand ($R_L$). Wenn Strom durch ein langes Kabel fließt, reiben sich die Elektronen gewissermaßen am Material. Das Kabel wird warm. Diese Wärme ist Energie, die nicht bei uns zu Hause ankommt – wir nennen das Verlustleistung ($\textcolor{#FF7D57}{P_L}$).

Die Formel für diese Verlustleistung lautet:

$\textcolor{#FF7D57}{P_L} = R_L \cdot \textcolor{#9570FF}{I}^{2}$

Das Wichtigste an dieser Formel ist das „hoch 2“ ($^2$) bei der Stromstärke ($\textcolor{#9570FF}{I}$). Wenn wir die Stromstärke halbieren, sinkt der Verlust nicht nur auf die Hälfte, sondern auf ein Viertel! Unser Ziel ist es also, die Stromstärke in den langen Leitungen so klein wie möglich zu machen.

Aber wie bekommen wir trotzdem genug Gesamtleistung ($P = \textcolor{#08BFFF}{U} \cdot \textcolor{#9570FF}{I}$) in die Städte? Der Trick ist die Spannung ($\textcolor{#08BFFF}{U}$). Wenn wir die Spannung extrem hoch machen, reicht eine winzige Stromstärke aus, um die gleiche Leistung zu transportieren.

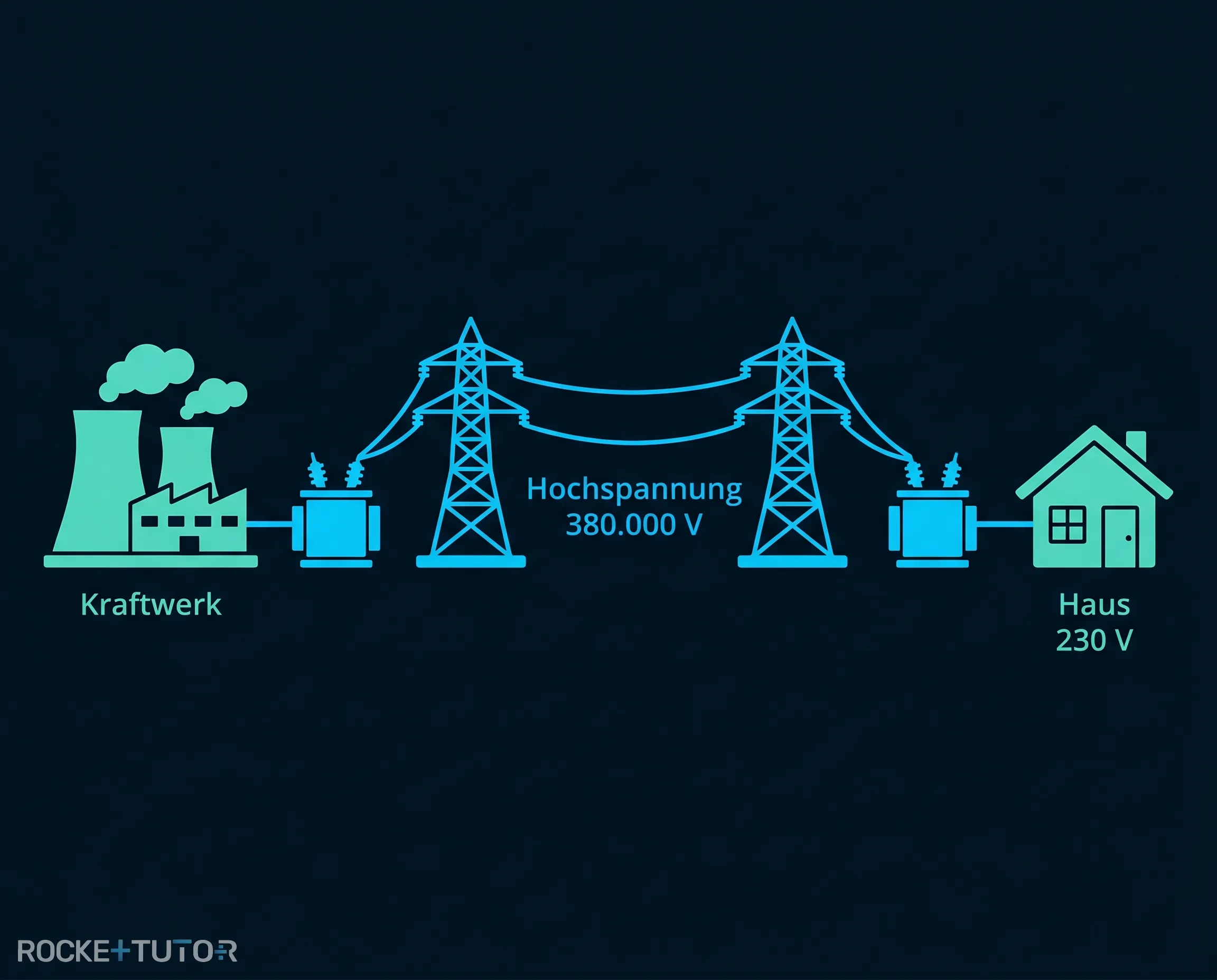

Deshalb nutzen wir Transformatoren:

1. Am Kraftwerk wird die Spannung auf bis zu $380000 \text{ V}$ hochtransformiert. Dadurch wird die Stromstärke winzig und der Strom kann fast ohne Wärmeverlust über hunderte Kilometer reisen.

2. Kurz vor deiner Haustür wird die Spannung wieder auf sichere $230 \text{ V}$ heruntertransformiert.

Schritt-für-Schritt-Anleitung

1. Stromstärke berechnen: Nutze die Gesamtleistung ($P$) und die Spannung ($U$), um die fließende Stromstärke zu finden: $I = \frac{P}{U}$.
2. Verlustleistung berechnen: Setze die berechnete Stromstärke und den Widerstand der Leitung ($R_L$) in die Verlust-Formel ein: $P_L = R_L \cdot I^{2}$.

Durchgerechnete Beispiele

Aufgabentyp 2: Wirkungsgrad berechnen

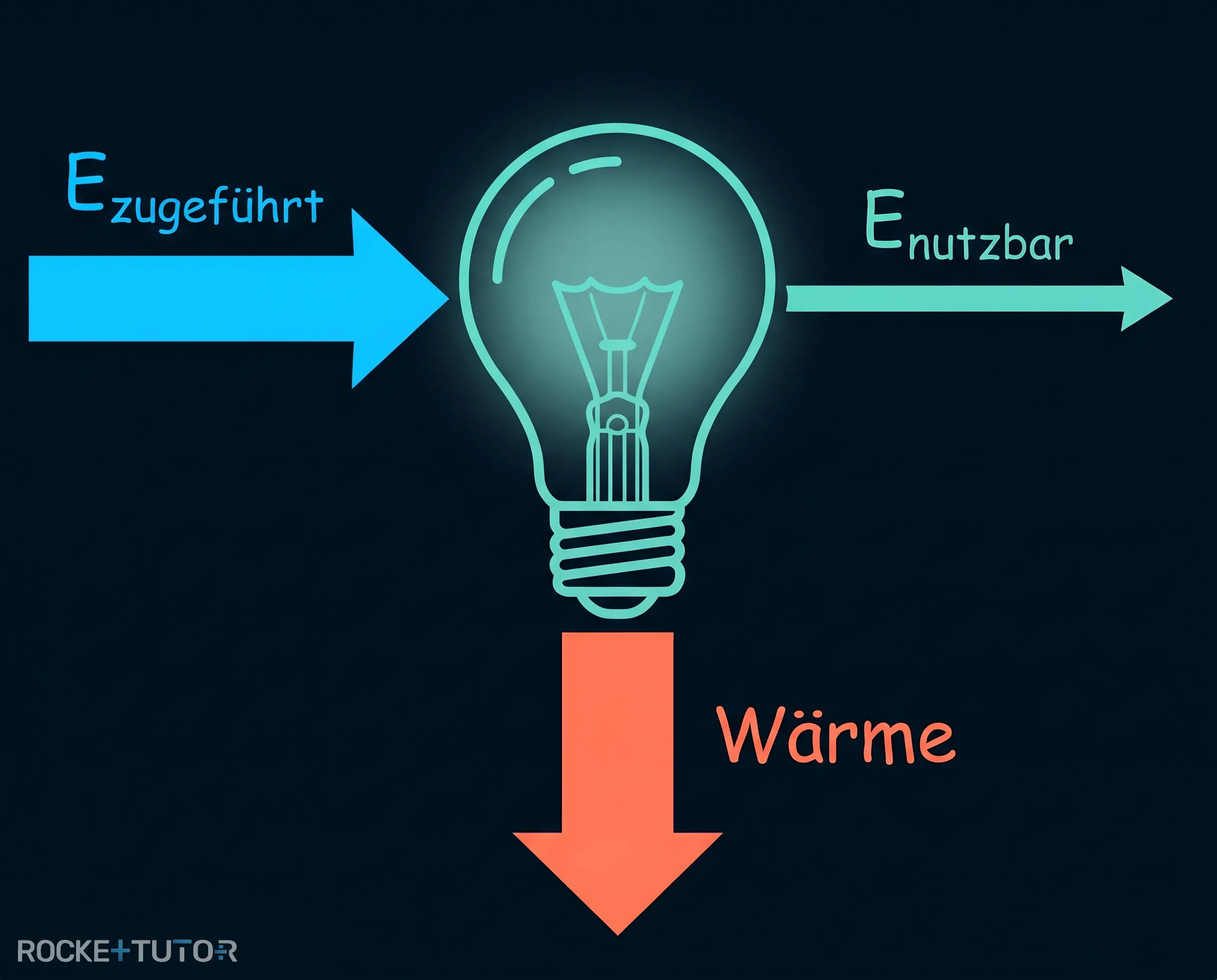

Kein technisches Gerät ist perfekt. Wenn du eine alte Glühbirne einschaltest, möchtest du eigentlich nur Licht haben. Aber die Birne wird auch extrem heiß. Die elektrische Energie, die in Wärme umgewandelt wird, ist für uns „verloren“, da wir sie nicht nutzen wollen.

Um zu bewerten, wie effizient ein Gerät ist, nutzen wir den Wirkungsgrad ($\textcolor{#9570FF}{\eta}$, sprich: „Eta“). Er vergleicht die nutzbare Energie mit der zugeführten Energie (also der Energie, für die wir bezahlen).

Die Formel lautet:

$\textcolor{#9570FF}{\eta} = \frac{\textcolor{#53E5D6}{E_{\text{nutzbar}}}}{\textcolor{#08BFFF}{E_{\text{zugeführt}}}}$

Der Wirkungsgrad ist immer eine Zahl zwischen $0$ und $1$ (oder zwischen $0\%$ und $100\%$). Ein Wirkungsgrad von $100\%$ würde bedeuten, dass das Gerät die Energie komplett ohne Verluste umwandelt – das ist in der Realität aber unmöglich!

Hinweis: Du kannst die Formel genauso gut mit der Leistung ($P$) anstelle der Energie ($E$) verwenden, das Ergebnis bleibt gleich.

Schritt-für-Schritt-Anleitung

1. Energien identifizieren: Finde im Text heraus, was die gesamte zugeführte Energie (oft der Stromverbrauch) und was die nutzbare Energie (das gewünschte Ergebnis, z. B. Licht oder Bewegung) ist.
2. Werte einsetzen: Teile den nutzbaren Wert durch den zugeführten Wert: $\eta = \frac{E_{\text{nutzbar}}}{E_{\text{zugeführt}}}$.
3. In Prozent umwandeln: Multipliziere das Ergebnis mit $100$, um den Wirkungsgrad in Prozent anzugeben.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Hochspannung spart Energie: Je höher die Spannung ($U$), desto kleiner die Stromstärke ($I$). Eine kleine Stromstärke bedeutet viel weniger Wärmeverlust ($P_L = R_L \cdot I^{2}$) in den Leitungen.
• Transformatoren sind die Brücke: Sie transformieren die Spannung am Kraftwerk hoch und vor der Stadt wieder auf sichere $230 \text{ V}$ herunter.
• Wirkungsgrad ($\eta$): Zeigt, wie viel Prozent der zugeführten Energie tatsächlich als nutzbare Energie verwendet wird.
• Kein Gerät ist perfekt: Der Wirkungsgrad ist in der Realität immer kleiner als $100\%$, da immer ein Teil der Energie (meist als Wärme) verloren geht.
