Logikschaltungen mit mehreren Schaltern einfach erklärt

Wenn du dich fragst, wie Logikschaltungen mit mehreren Schaltern im Alltag funktionieren, stell dir einen streng geheimen Tresor vor. Um ihn zu öffnen, müssen zwei Wachleute ihre Schlüssel genau im gleichen Moment umdrehen. Oder denk an einen Linienbus: Du kannst den Haltewunsch-Knopf ganz vorne beim Fahrer drücken, oder ganz hinten im Bus – in beiden Fällen leuchtet das „Stopp“-Schild auf.

Wie „weiß“ der Tresor oder der Bus, was zu tun ist? Die Antwort liegt in cleveren Stromkreisen! Bisher kennst du Stromkreise mit nur einem Schalter. In dieser Lektion lernst du, wie man mehrere Schalter kombiniert, um Geräte sicherer oder praktischer zu machen.

Vorwissen

• Der einfache Stromkreis: Damit Strom fließen kann, muss der Weg von der Stromquelle (z. B. Batterie) zum Gerät (z. B. Lampe) und zurück komplett geschlossen sein.

  Beispiel: Eine Batterie ist über zwei Kabel mit einer kleinen Glühlampe verbunden.

• Der Schalter: Ein Schalter ist wie eine Zugbrücke für den Strom.

  Beispiel: Ist der Schalter offen (Brücke oben), ist der Stromkreis unterbrochen und die Lampe ist aus. Ist der Schalter geschlossen (Brücke unten), fließt der Strom und die Lampe leuchtet.

Aufgabentyp 1: Die UND-Schaltung (Reihenschaltung)

Manchmal soll ein Gerät aus Sicherheitsgründen nur dann angehen, wenn zwei Bedingungen gleichzeitig erfüllt sind. Dafür nutzt man eine UND-Schaltung.

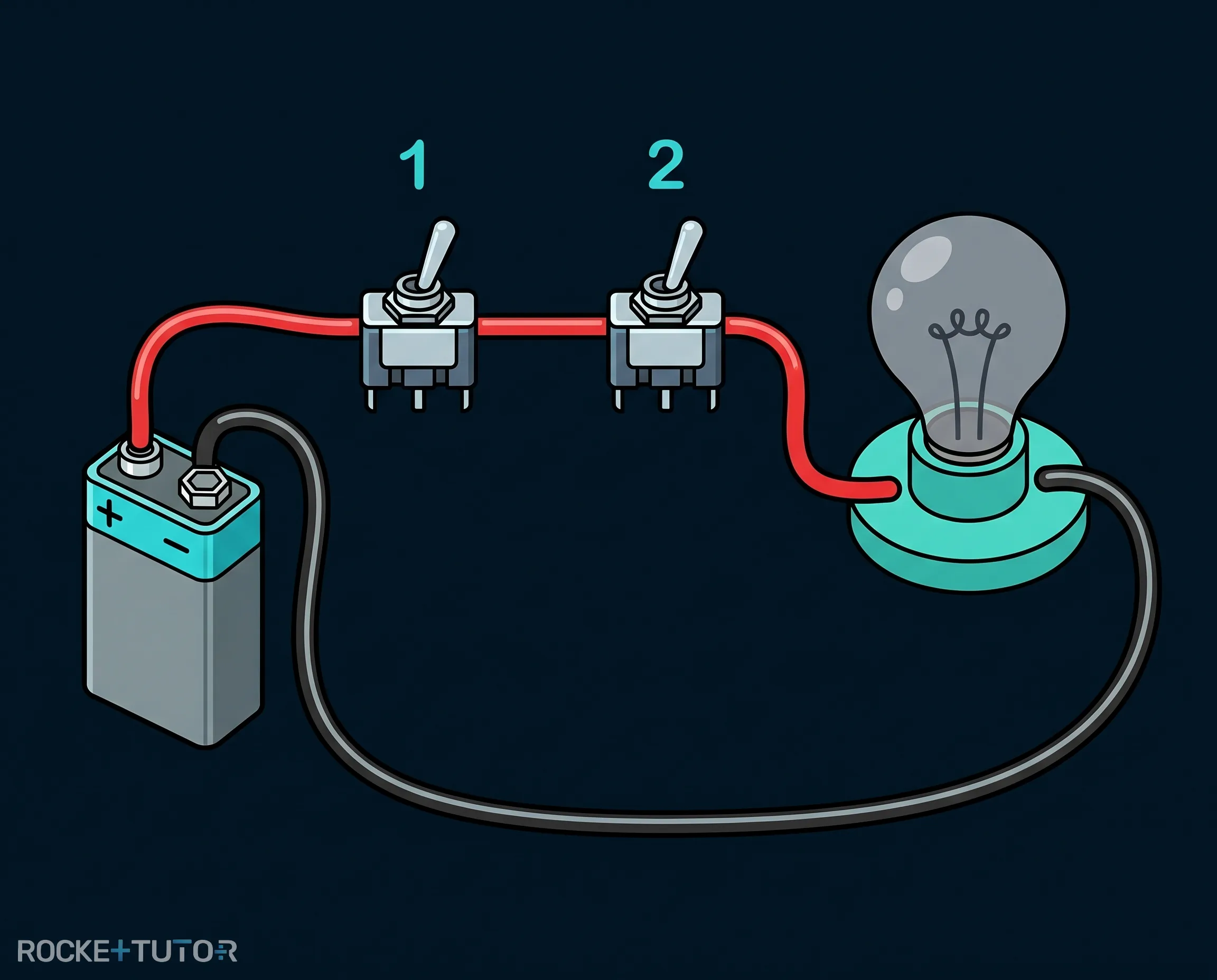

Bei einer UND-Schaltung werden zwei Schalter hintereinander in dasselbe Kabel eingebaut. Man nennt das eine Reihenschaltung, weil die Schalter wie in einer Reihe hintereinanderstehen. Der Strom hat nur diesen einen Weg.

Wenn du nur Schalter 1 schließt, ist der Weg bei Schalter 2 immer noch blockiert. Die Lampe bleibt aus. Der Stromkreis ist erst dann komplett geschlossen, wenn Schalter 1 UND Schalter 2 geschlossen sind.

Beispiel aus dem Alltag: Denk an eine Waschmaschine. Sie darf auf keinen Fall loslegen, wenn die Tür noch offen ist! Deshalb startet der Waschvorgang nur, wenn du den Hauptschalter drückst (Schalter 1) UND die Maschinentür fest verschlossen ist (Schalter 2 wird dadurch automatisch gedrückt).

Aufgabentyp 2: Die ODER-Schaltung (Parallelschaltung)

In anderen Situationen soll ein Gerät von verschiedenen Orten aus eingeschaltet werden können. Dafür nutzt man eine ODER-Schaltung.

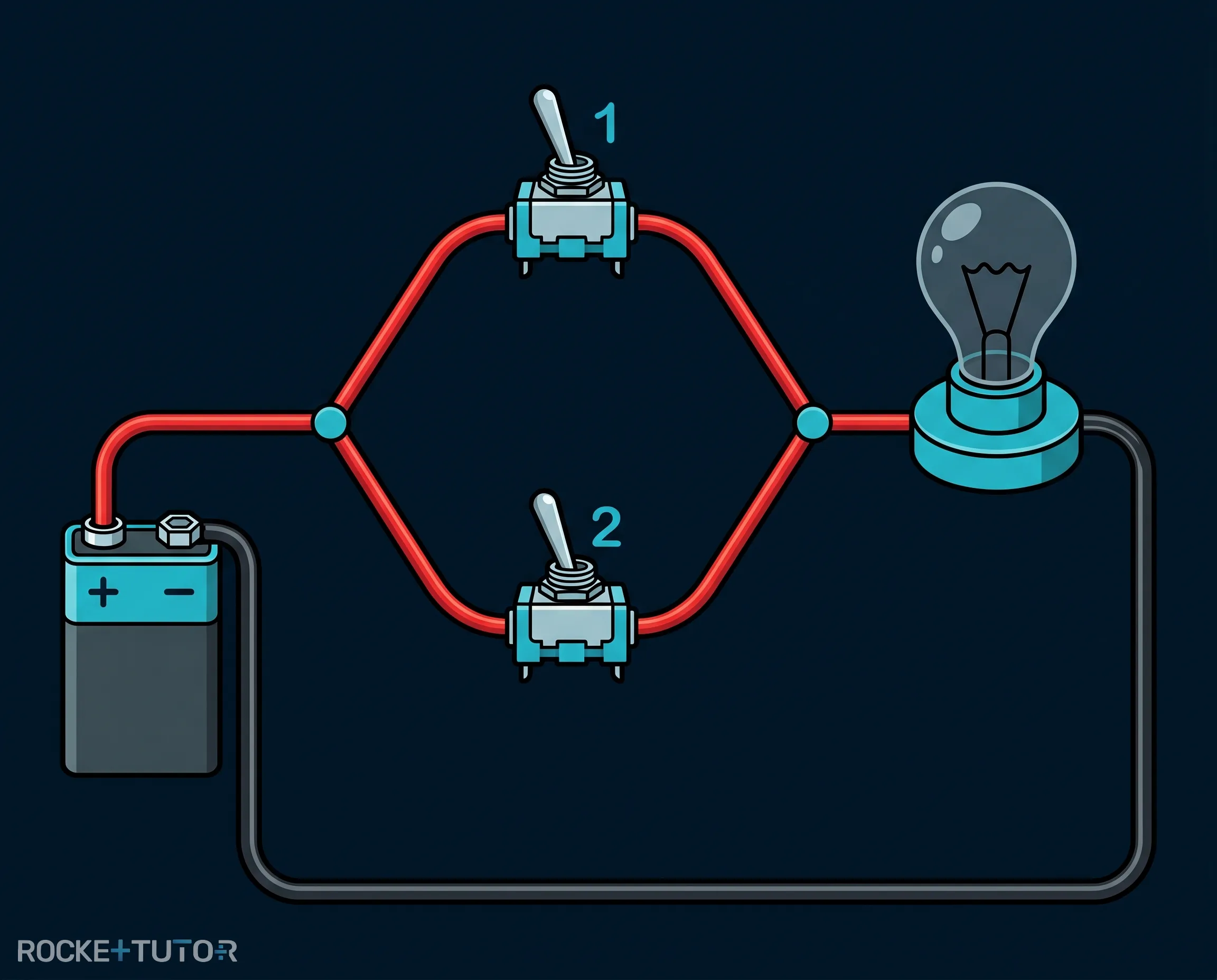

Bei einer ODER-Schaltung teilt sich das Kabel auf. Es entstehen zwei getrennte Wege für den Strom. In jeden Weg wird ein Schalter eingebaut. Man nennt das eine Parallelschaltung, weil die Wege parallel (nebeneinander) verlaufen.

Weil der Strom sich aussuchen kann, welchen Weg er nimmt, reicht es, wenn nur ein Weg frei ist. Die Lampe leuchtet, sobald Schalter 1 ODER Schalter 2 geschlossen ist. Natürlich leuchtet sie auch, wenn beide zu sind.

Beispiel aus dem Alltag: Die Innenbeleuchtung in einem Auto. Wenn du im Dunkeln einsteigst, soll das Licht angehen, egal welche Tür du öffnest. Wenn du die linke Tür öffnest (das schließt Schalter 1) ODER die rechte Tür öffnest (das schließt Schalter 2), leuchtet die Lampe auf.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• UND-Schaltung (Reihenschaltung): Die Schalter sind hintereinander eingebaut. Das Gerät funktioniert nur, wenn Schalter 1 UND Schalter 2 geschlossen sind.
• ODER-Schaltung (Parallelschaltung): Die Schalter sind auf getrennten Wegen eingebaut. Das Gerät funktioniert, wenn Schalter 1 ODER Schalter 2 geschlossen ist.
