Spezielle Schaltertypen und fortgeschrittene Schaltungen

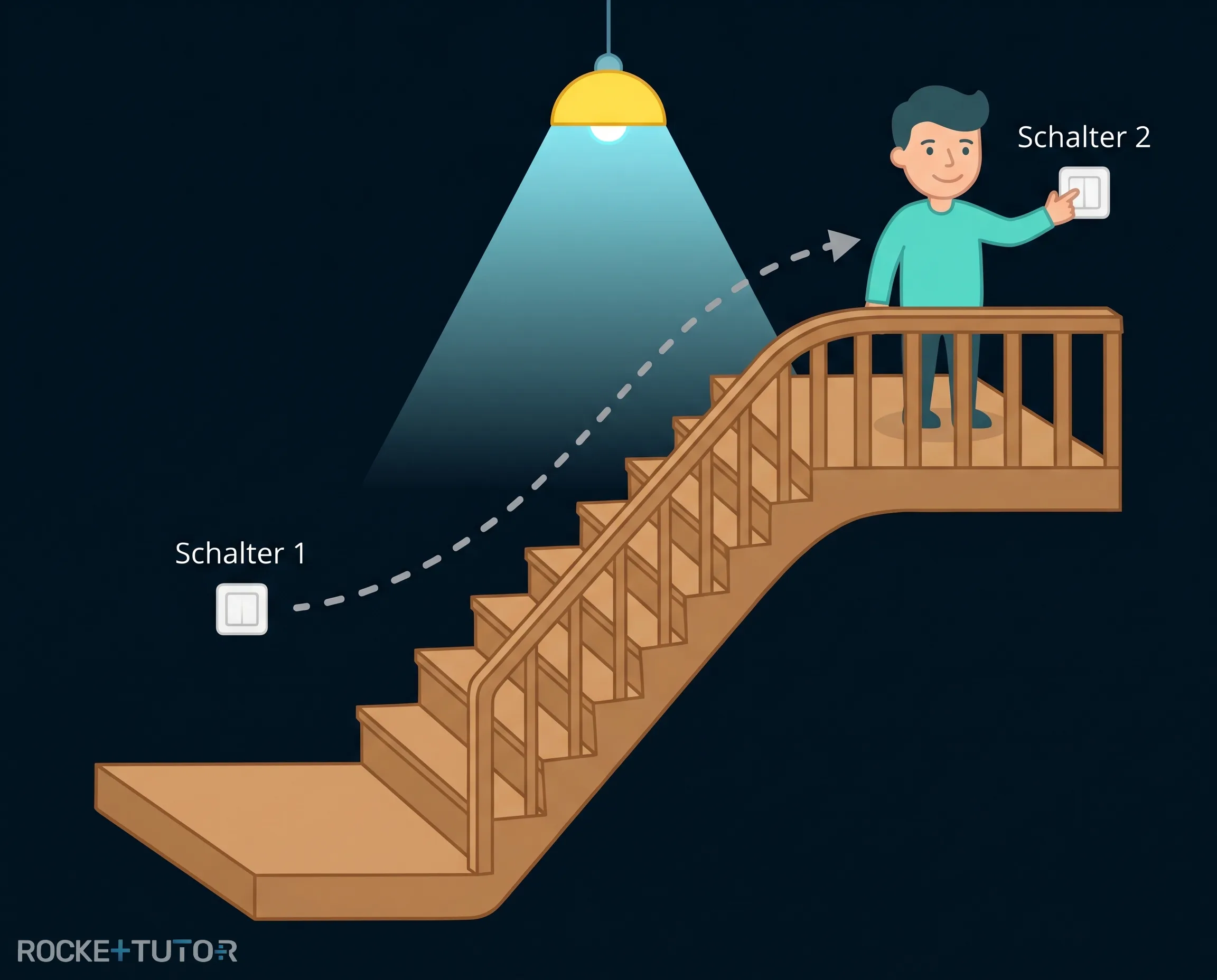

Wenn du dich schon einmal gefragt hast, wie spezielle Schaltertypen und fortgeschrittene Schaltungen im Alltag funktionieren, denke an den Lichtzauber im Treppenhaus. Stell dir vor, du kommst abends nach Hause. Es ist dunkel im Treppenhaus. Du drückst unten auf den Schalter und das Licht geht an. Oben angekommen, drückst du einen anderen Schalter und das Licht geht wieder aus. Aber wie kann ein Schalter das Licht ausschalten, das ein ganz anderer Schalter eingeschaltet hat?

In dieser Lektion schauen wir uns besondere Schalter an, die genau solche cleveren Tricks möglich machen!

Vorwissen

• Einfacher Schalter: Öffnet oder schließt einen Stromkreis. Beispiel: Ein normaler Lichtschalter in deinem Zimmer.
• UND-Schaltung (Reihenschaltung): Mehrere Schalter sind hintereinander eingebaut. Alle Schalter müssen geschlossen sein, damit der Strom fließt. Beispiel: Zwei Schalter in einer Reihe, die beide gedrückt werden müssen, damit eine Lampe leuchtet.

Aufgabentyp 1: Taster und Umschalter

Ein normaler Schalter bleibt in seiner Position, wenn du ihn loslässt. Es gibt aber auch spezielle Schaltertypen, die sich anders verhalten:

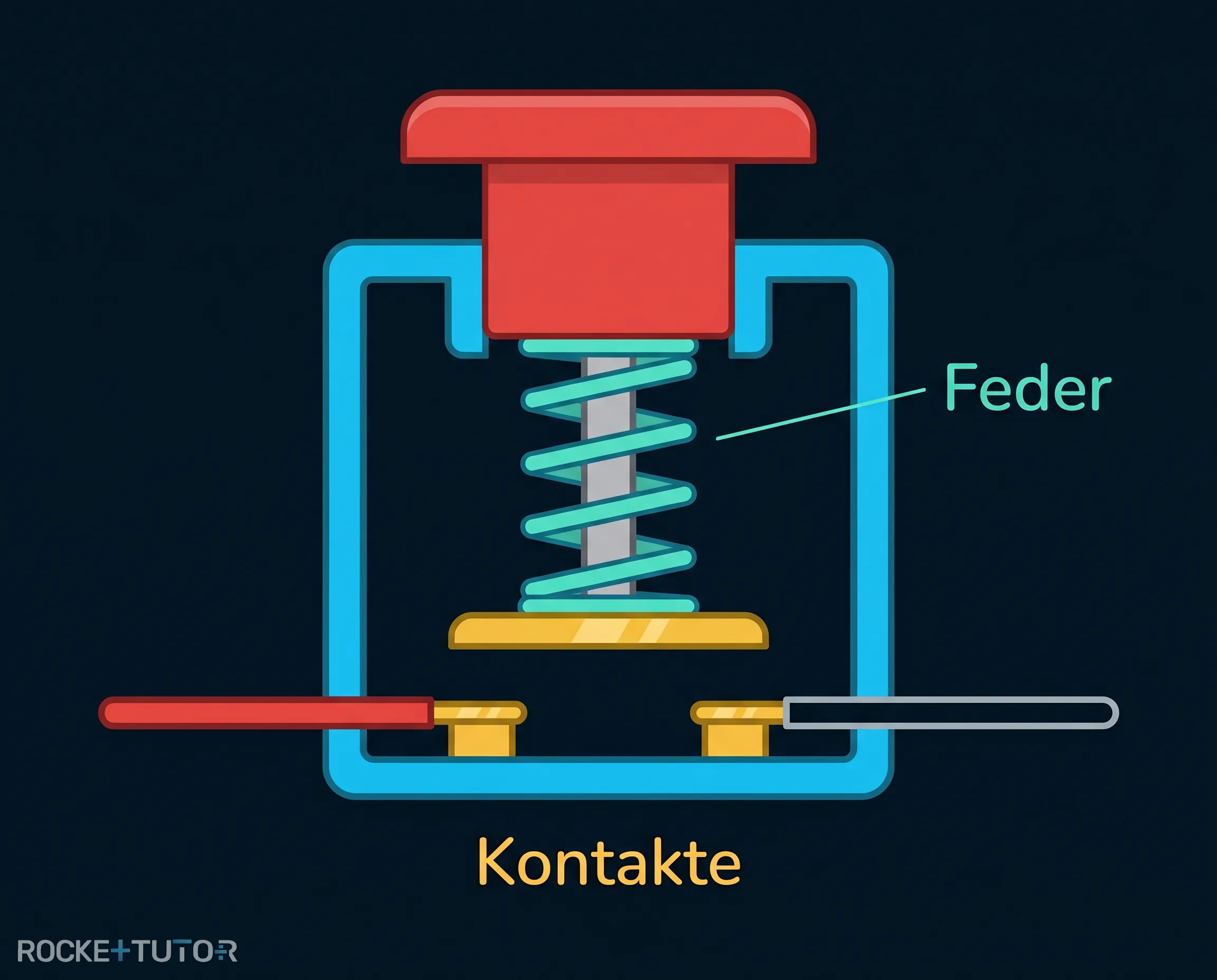

• Der Taster (Drucktaster): Dieser Schalter hat eine eingebaute Feder. Wenn du ihn drückst, schließt sich der Stromkreis. Sobald du ihn loslässt, drückt die Feder ihn automatisch wieder zurück und der Stromkreis ist unterbrochen.

  Alltagsbeispiel: Eine Türklingel. Sie klingelt nur, solange du den Finger auf dem Knopf hältst.

  Sicherheit: Bei großen Maschinen in Fabriken nutzt man oft zwei Taster in einer UND-Schaltung. Die Maschine läuft nur, wenn der Arbeiter beide Taster gleichzeitig drückt. So sind beide Hände sicher an den Schaltern und können nicht in die Maschine geraten.

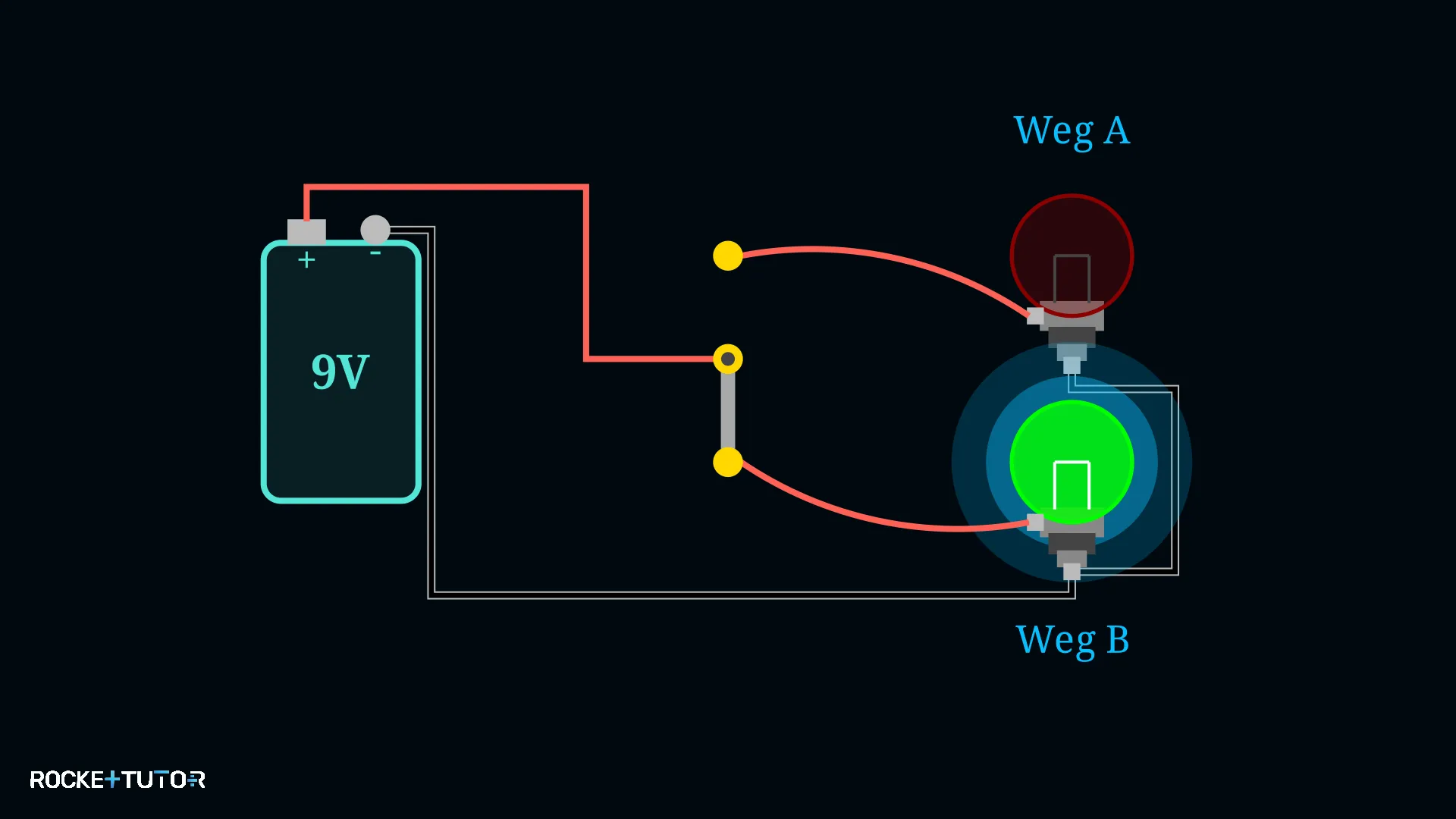

• Der Umschalter: Dieser Schalter schaltet den Strom nicht einfach aus, sondern leitet ihn auf einen anderen Weg um. Stell dir das wie eine Weiche bei der Eisenbahn vor!

  Alltagsbeispiel: Eine Fußgängerampel. Der Strom fließt entweder zur roten Lampe ODER zur grünen Lampe. Wenn die Ampel umschaltet, wird der Stromkreis zur roten Lampe geöffnet und gleichzeitig der Stromkreis zur grünen Lampe geschlossen.

Aufgabentyp 2: Die Wechselschaltung

Um eine Lampe von zwei verschiedenen Orten aus zu steuern (wie im Treppenhaus), brauchen wir eine Wechselschaltung. Dies ist ein klassisches Beispiel für fortgeschrittene Schaltungen.

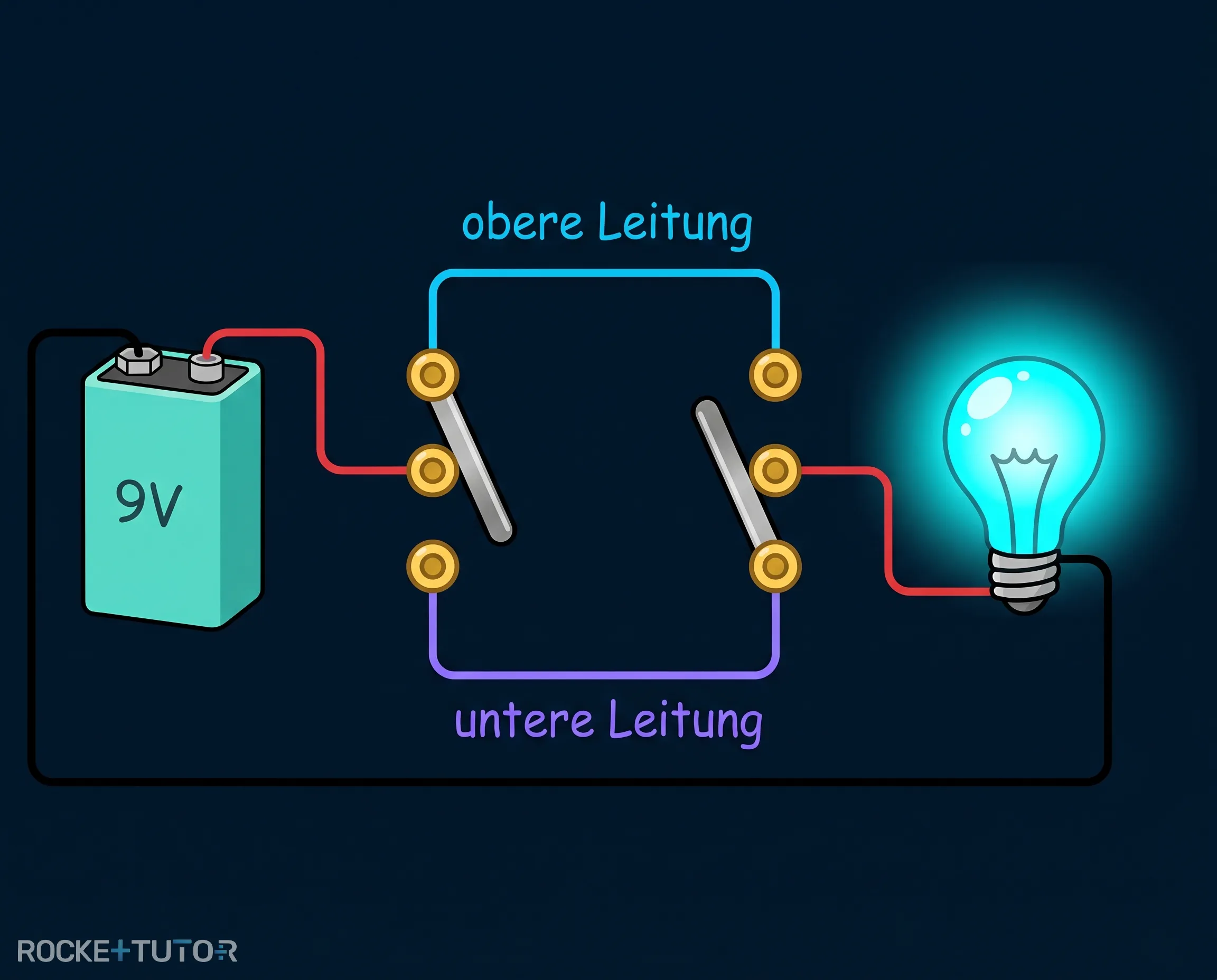

Diese Schaltung besteht aus zwei Umschaltern, die durch zwei separate Leitungen miteinander verbunden sind: eine obere Leitung und eine untere Leitung.

So funktioniert der Trick:

• Licht an: Wenn beide Umschalter auf dieselbe Leitung (zum Beispiel die obere Leitung) zeigen, ist der Stromkreis geschlossen. Der Strom kann von der Quelle durch den ersten Schalter, über die obere Leitung, durch den zweiten Schalter bis zur Lampe fließen.
• Licht aus: Wenn du nun einen der beiden Schalter umlegst, leitet er den Strom auf die untere Leitung um. Da der andere Schalter aber noch auf die obere Leitung zeigt, ist der Weg unterbrochen. Das Licht geht aus.
• Wieder an: Wenn jetzt jemand den anderen Schalter umlegt, zeigt auch dieser auf die untere Leitung. Der Weg ist wieder frei und das Licht leuchtet wieder!

Schritt-für-Schritt-Anleitung

1. Beginne bei der Stromquelle und verfolge den Weg bis zum ersten Umschalter.
2. Schau, auf welche der beiden Verbindungsleitungen der erste Schalter den Strom leitet.
3. Prüfe, mit welcher Verbindungsleitung der zweite Schalter verbunden ist.
4. Bestimme das Ergebnis: Zeigen beide Schalter auf dieselbe Leitung, ist der Stromkreis geschlossen. Zeigen sie auf verschiedene Leitungen, ist er offen.

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

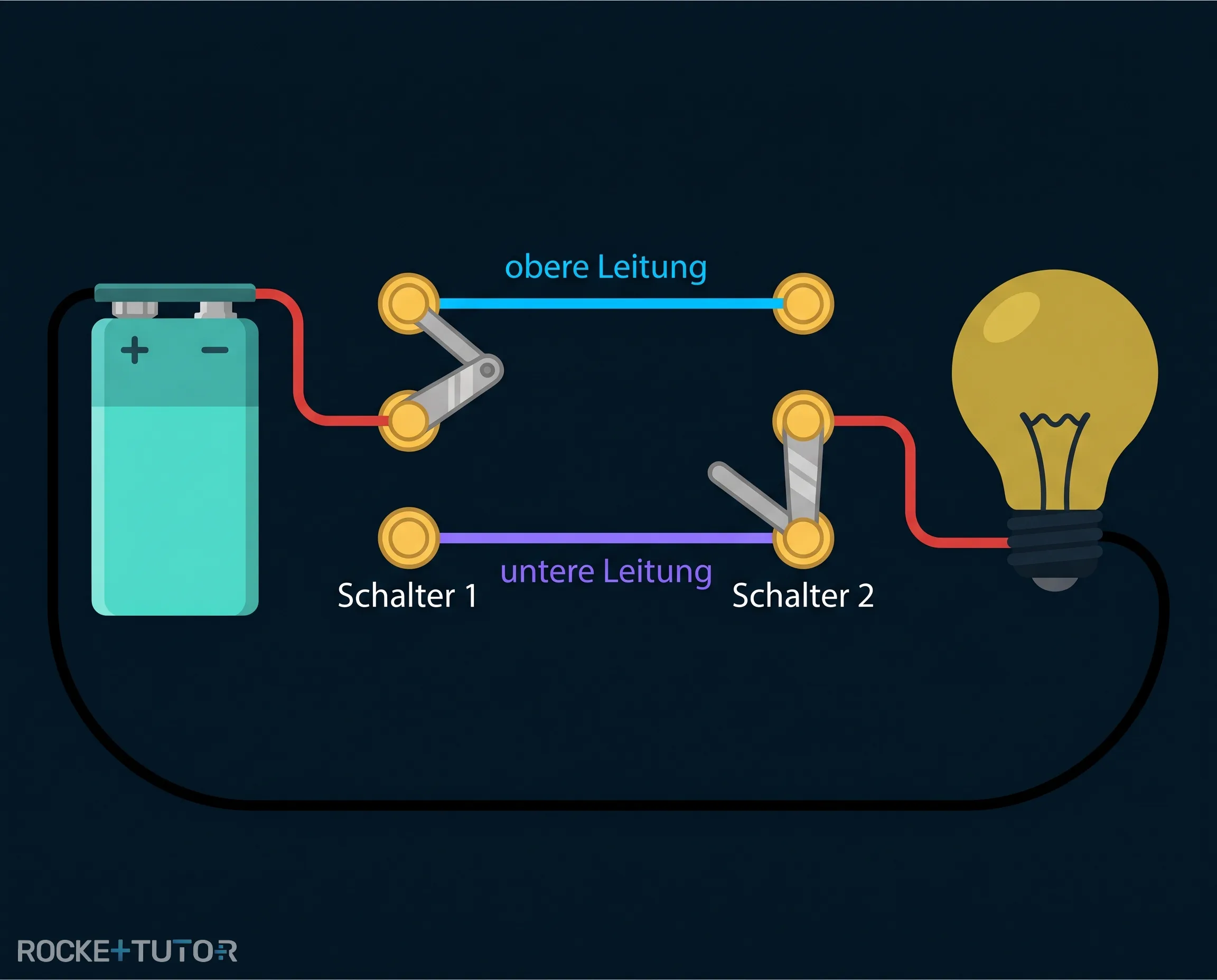

Gegeben ist eine Wechselschaltung mit einer Lampe. Der erste Umschalter leitet den Strom auf die obere Leitung. Der zweite Umschalter ist mit der unteren Leitung verbunden. Finde heraus, ob die Lampe leuchtet, und begründe deine Antwort.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Startpunkt finden

   Der Strom startet an der Stromquelle und fließt zum ersten Umschalter.

2. 2
   Schritt 2
   Ersten Schalter prüfen

   Der erste Schalter leitet den Strom auf die obere Leitung.

3. 3
   Schritt 3
   Zweiten Schalter prüfen

   Der zweite Schalter ist mit der unteren Leitung verbunden.

4. 4
   Schritt 4 · Ergebnis
   Ergebnis bestimmen

   Da die Schalter auf verschiedene Leitungen zeigen, kann der Strom nicht vom ersten zum zweiten Schalter fließen. Der Stromkreis ist unterbrochen. Die Lampe leuchtet nicht.

Ergebnis:

Die Lampe leuchtet nicht. Realitätscheck: Macht das Sinn? Ja, denn bei einer Wechselschaltung müssen beide Schalter denselben Weg wählen, damit der Stromkreis geschlossen ist.

Wichtige Erkenntnisse

• Ein Taster öffnet den Stromkreis durch eine Feder automatisch wieder, sobald man ihn loslässt (z. B. Türklingel).
• Ein Umschalter leitet den Strom von einem Weg auf einen anderen um (z. B. Ampel).
• Eine Wechselschaltung nutzt zwei Umschalter und zwei Verbindungsleitungen, um ein Gerät von zwei Orten aus zu steuern.
• In der Wechselschaltung fließt nur Strom, wenn beide Schalter auf dieselbe Verbindungsleitung zeigen.
