Das Mikroskop einfach erklärt: Aufbau & Vergrößerung

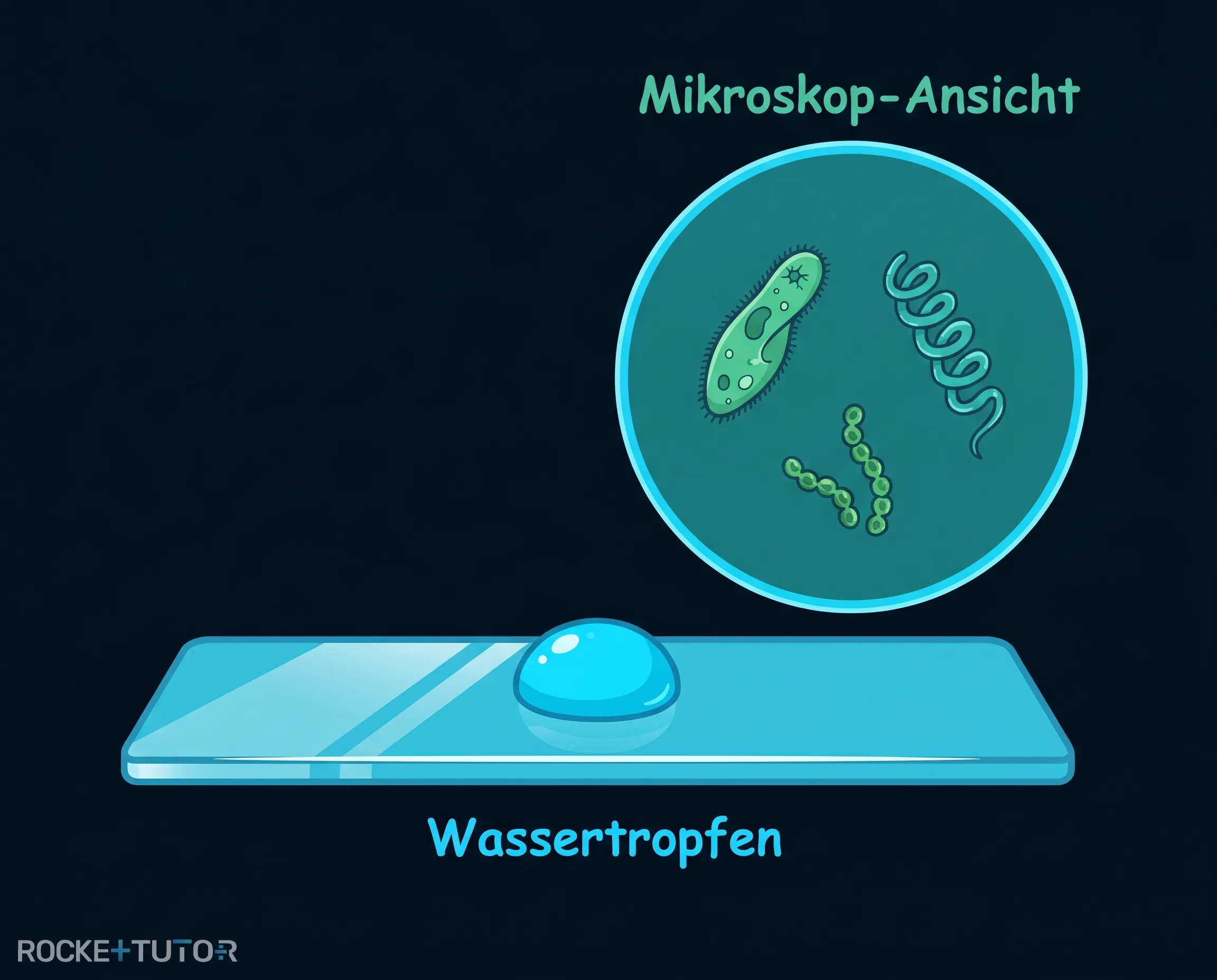

Stell dir vor, du nimmst einen winzigen Tropfen Wasser aus einem Teich. Mit bloßem Auge sieht er aus wie klares Wasser. Selbst mit einer normalen Lupe erkennst du nicht viel mehr.

Doch in diesem Tropfen wimmelt es von Leben! Um Bakterien oder die Zellen eines Blattes zu sehen, reicht eine einfache Lupe nicht aus. Wir brauchen einen genialen Trick der Physik: Wir müssen das Bild nicht nur einmal, sondern gleich zweimal vergrößern. Genau das macht ein Mikroskop. In diesem Artikel lernst du, wie zwei Linsen zusammenarbeiten, um uns die unsichtbare Welt zu zeigen, und wie du berechnen kannst, wie stark ein Objekt vergrößert wird.

Vorwissen

• Sammellinsen erzeugen Bilder: Eine gewölbte Linse kann Lichtstrahlen so bündeln, dass auf der anderen Seite ein scharfes Bild entsteht (wie bei einem Beamer). Beispiel: Eine Linse wirft das Bild einer brennenden Kerze auf eine weiße Wand.
• Die Lupe: Eine Sammellinse, die man nah an ein Objekt hält, um es vergrößert zu betrachten. Beispiel: Du hältst eine Lupe über eine kleine Schrift, um sie besser lesen zu können.

Aufgabentyp 1: Aufbau und Gesamtvergrößerung berechnen

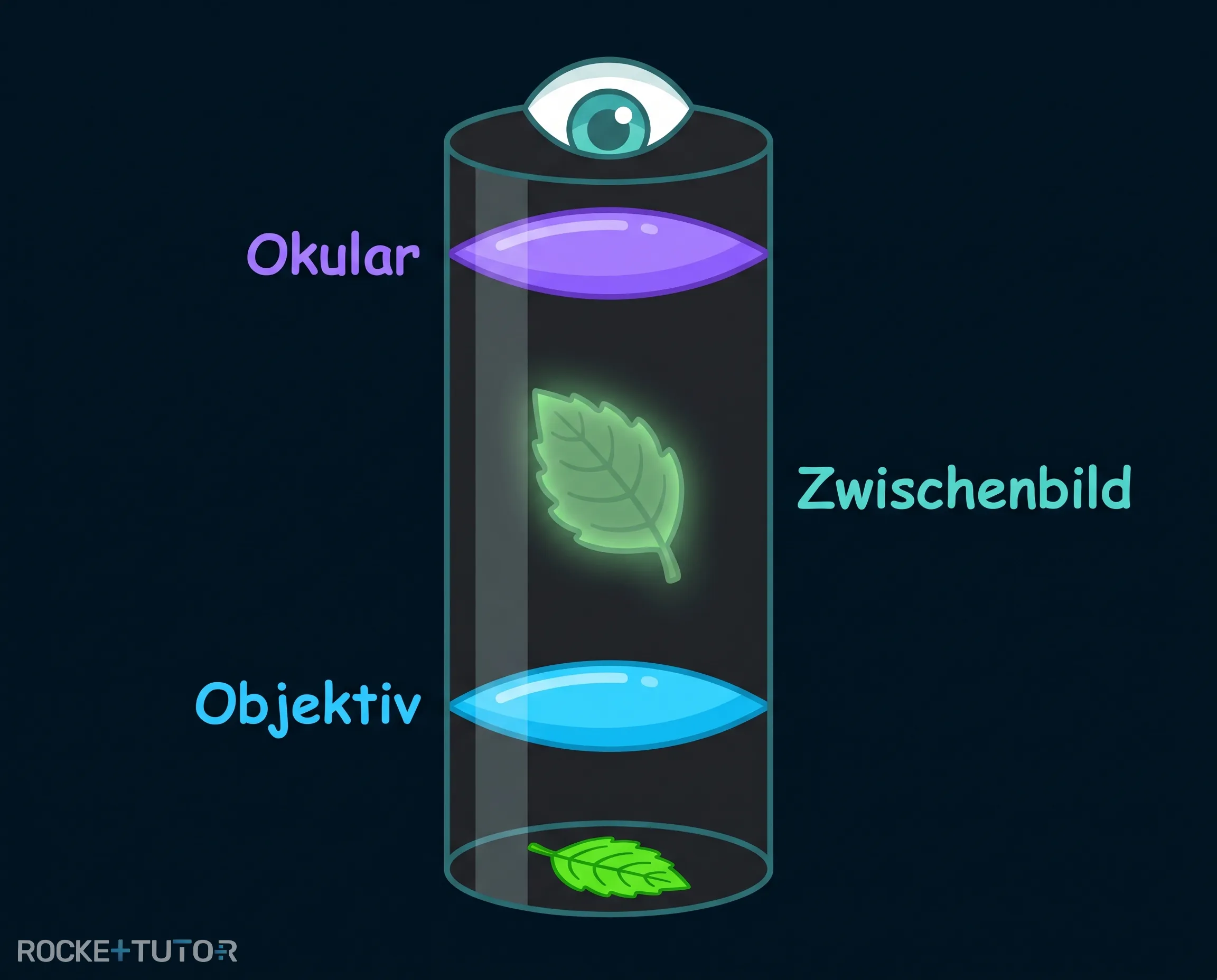

Ein Lichtmikroskop ist im Grunde ein Rohr, in dem sich zwei Sammellinsen befinden. Der Trick des Mikroskops ist es, die Vergrößerung in zwei Schritte aufzuteilen.

Schritt 1: Das Objektiv

Ganz unten, dicht über dem beleuchteten Objekt (z. B. einem Haar), befindet sich die erste Linse. Diese Linse nennt man Objektiv. Das Objektiv fängt das Licht ein und erzeugt weiter oben im Rohr ein erstes, vergrößertes Bild. Dieses Bild nennt man Zwischenbild. Das Verrückte daran: Dieses Bild ist nicht auf einer Leinwand, sondern es schwebt als echtes Lichtbild frei im leeren Raum innerhalb des Rohrs!

Schritt 2: Das Okular

Oben am Rohr, wo du hineinschaust, sitzt die zweite Linse. Sie heißt Okular (vom lateinischen Wort für Auge). Das Okular funktioniert nun exakt wie eine normale Lupe. Du schaust mit dem Okular aber nicht auf das echte Haar, sondern du betrachtest das schwebende Zwischenbild. Das Okular vergrößert dieses ohnehin schon große Bild noch einmal.

Die Gesamtvergrößerung berechnen

Weil das Bild zweimal vergrößert wird, müssen wir die beiden Werte einfach multiplizieren. Die Formel lautet:

$V_{\text{ges}} = \textcolor{#08BFFF}{V_{\text{Obj}}} \cdot \textcolor{#9570FF}{V_{\text{Oku}}}$

• $V_{\text{ges}}$ = Gesamtvergrößerung
• $\textcolor{#08BFFF}{V_{\text{Obj}}}$ = Vergrößerung des Objektivs
• $\textcolor{#9570FF}{V_{\text{Oku}}}$ = Vergrößerung des Okulars

Gibt es eine Grenze?

Man könnte denken, man kann einfach immer stärkere Linsen einbauen, um unendlich stark zu vergrößern. Das geht aber nicht! Bei einer Gesamtvergrößerung von etwa 1000-fach ist bei normalen Lichtmikroskopen Schluss. Das liegt an der physikalischen Natur des Lichts selbst. Wenn man noch stärker vergrößert, wird das Bild nur noch unscharf und verschwommen, aber man erkennt keine neuen Details mehr.

Schritt-für-Schritt-Anleitung

1. Werte aus dem Text suchen: Finde heraus, welche Vergrößerung zum Objektiv (unten am Objekt) und welche zum Okular (oben am Auge) gehört.
2. Formel aufstellen: Schreibe die Formel auf: $V_{\text{ges}} = \textcolor{#08BFFF}{V_{\text{Obj}}} \cdot \textcolor{#9570FF}{V_{\text{Oku}}}$
3. Werte einsetzen und ausrechnen: Ersetze die Buchstaben durch die Zahlen aus dem Text und multipliziere sie.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Ein Mikroskop nutzt zwei Linsen: Das Objektiv (unten) und das Okular (oben).
• Das Objektiv erzeugt ein frei schwebendes, vergrößertes Zwischenbild im Inneren des Mikroskops.
• Das Okular funktioniert wie eine Lupe, mit der man dieses Zwischenbild noch einmal vergrößert betrachtet.
• Die Formel lautet: $V_{\text{ges}} = \textcolor{#08BFFF}{V_{\text{Obj}}} \cdot \textcolor{#9570FF}{V_{\text{Oku}}}$
• Lichtmikroskope haben eine physikalische Grenze bei etwa 1000-facher Vergrößerung.
