Die Wasserkreislauf-Analogie einfach erklärt: Strom verstehen

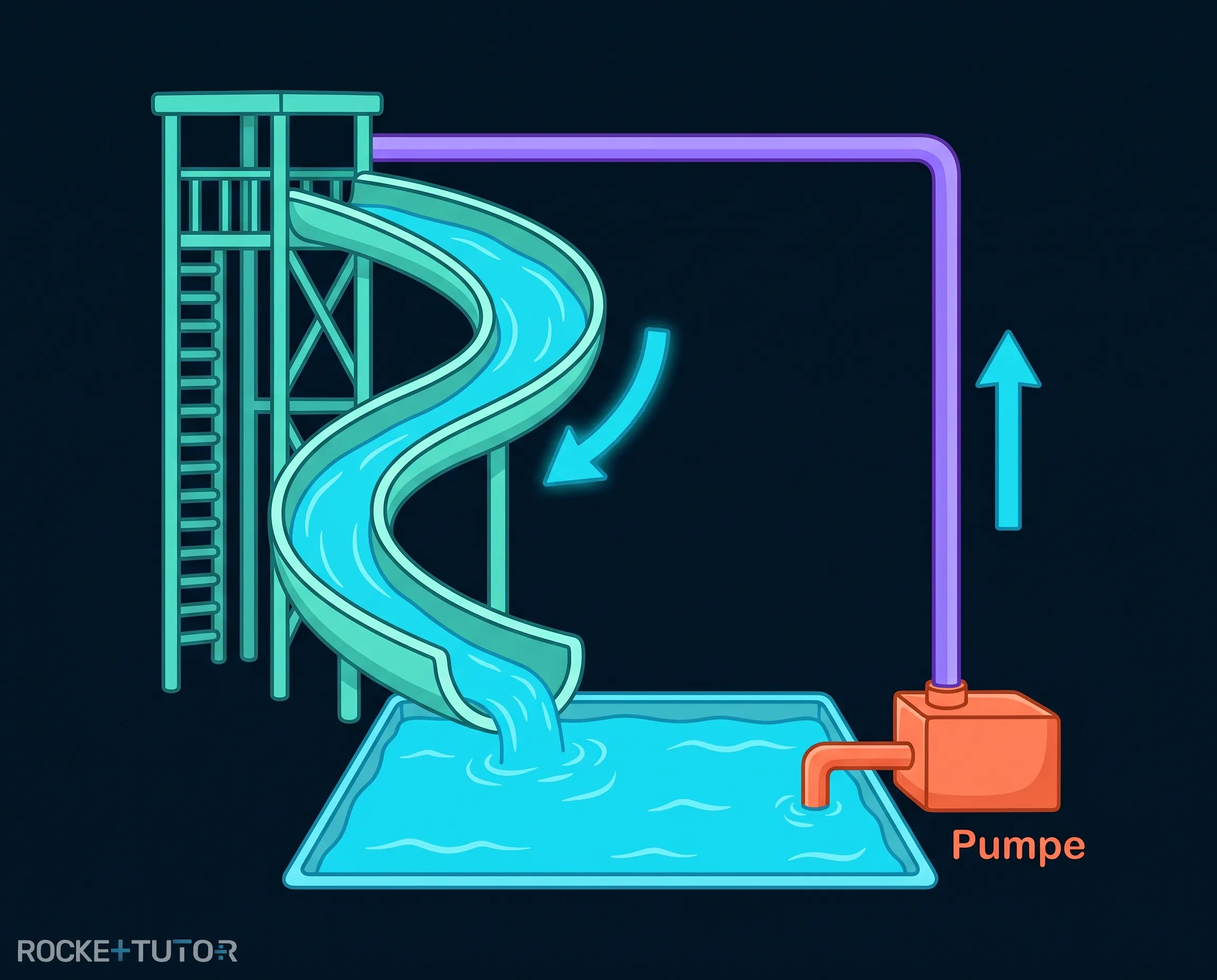

Stell dir eine riesige Wasserrutsche im Schwimmbad vor. Das Wasser fließt die Rutsche hinunter in ein großes Becken. Damit der Spaß für die Badegäste nie aufhört, pumpt eine große Maschine das Wasser durch ein langes Rohr wieder ganz nach oben. Das Wasser fließt also in einem ständigen Kreis!

Wusstest du, dass der elektrische Strom in deinen Geräten zu Hause fast genauso funktioniert? In dieser Lektion lernen wir einen genialen Trick der Physiker kennen: Wir vergleichen den unsichtbaren Strom mit fließendem Wasser, um genau zu verstehen, was in einem Kabel passiert. Die Wasserkreislauf-Analogie ist eines der wichtigsten und anschaulichsten Modelle in der Physik, um elektrische Stromkreise einfach zu erklären. Wenn du verstehst, wie Wasser durch Rohre fließt, wird dir auch das Verhalten von Elektronen in einem Kabel sofort klar. Lass uns gemeinsam Schritt für Schritt entdecken, wie diese faszinierende Analogie funktioniert und wo ihre physikalischen Grenzen liegen.

Schnellantwort

Die Wasserkreislauf-Analogie ist ein physikalisches Modell, das den unsichtbaren elektrischen Stromkreis mit einem sichtbaren Wasserkreislauf vergleicht. Dabei entspricht die Batterie einer starken Wasserpumpe, die metallischen Kabel den Wasserrohren und die fließenden Elektronen dem Wasser selbst. Ein elektrischer Verbraucher wie eine Lampe wird mit einer Wasserturbine verglichen, und ein Schalter funktioniert exakt wie ein Absperrventil. Dieses Modell hilft dir dabei, die grundlegenden Vorgänge in einem Stromkreis anschaulich und einfach zu verstehen, ohne die unsichtbaren Elektronen direkt sehen zu müssen.

Vorwissen

Bevor wir uns die Wasserkreislauf-Analogie im Detail ansehen, solltest du einige grundlegende Begriffe aus der Elektrizitätslehre kennen. Diese Bausteine sind wichtig, um den Vergleich später richtig einordnen zu können:

• Der Stromkreis: Ein geschlossener Weg, auf dem elektrischer Strom fließen kann. Ein klassisches Beispiel hierfür ist eine Batterie, die über Kabel mit einer kleinen Lampe verbunden ist.
• Der Schalter: Ein Bauteil, das den Weg für den Strom öffnet oder schließt. Ein gutes Beispiel aus dem Alltag: Wenn du den Lichtschalter an der Wand drückst, schließt sich der Kreis und die Lampe leuchtet auf.

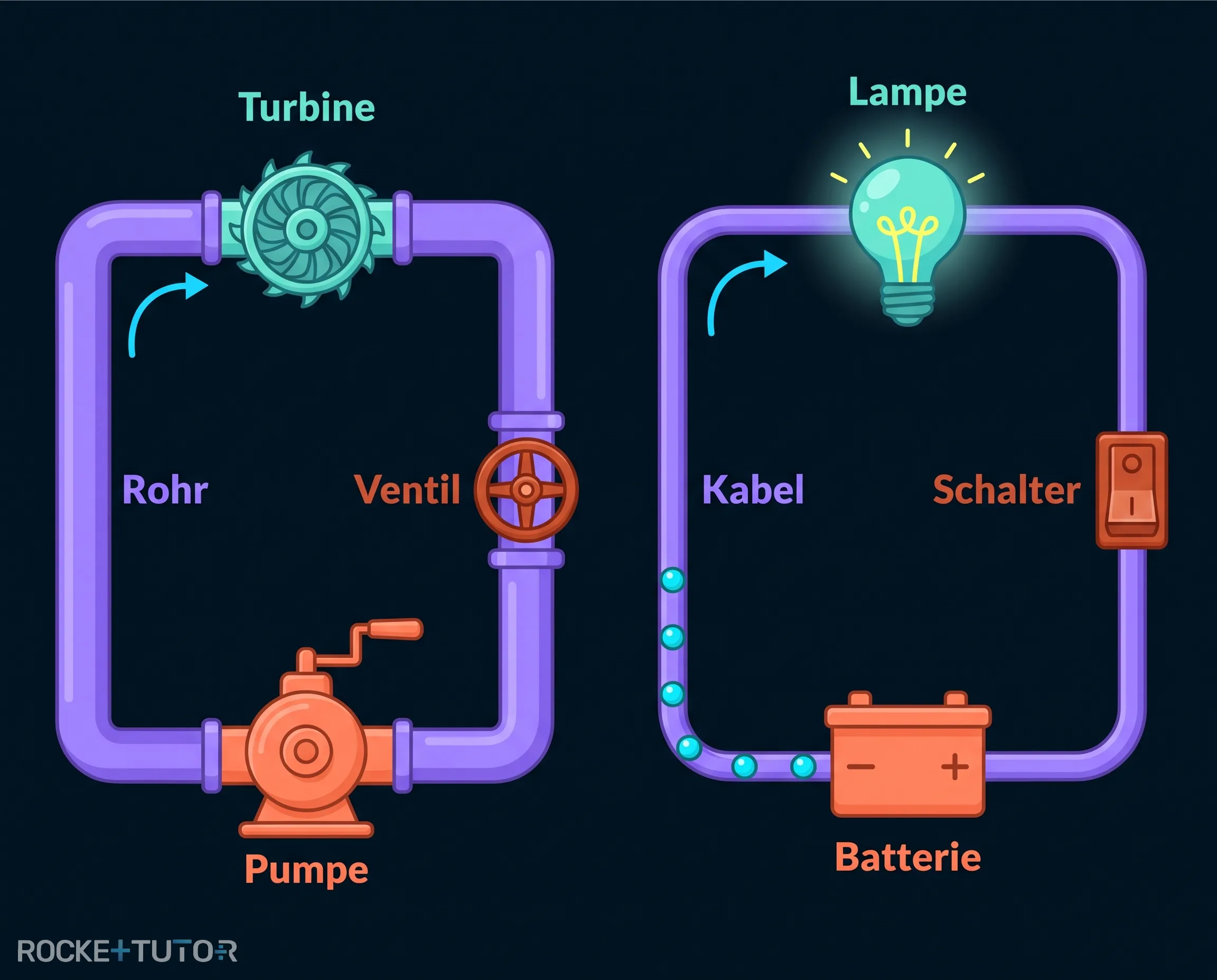

Aufgabentyp 1: Der Stromkreis als Wasserkreislauf

Um die Wasserkreislauf-Analogie richtig anzuwenden, schauen wir uns an, wie die einzelnen Bauteile einander zugeordnet werden. Strom können wir nicht sehen. Deshalb nutzen Physiker oft eine Analogie. Das ist ein Vergleich mit etwas, das wir gut kennen, um etwas Neues besser zu verstehen. Wir vergleichen den unsichtbaren Stromkreis mit einem sichtbaren Wasserkreislauf.

Beide Systeme haben die gleiche Aufgabe: Sie transportieren Energie von einer Quelle zu einem Empfänger. So passen die Teile zusammen:

• Der Antrieb: Die Wasserpumpe drückt das Wasser durch das System. Im Stromkreis macht das die Batterie. Sie treibt den Strom an und setzt alles in Bewegung.
• Der Weg: Das Wasser fließt durch Rohre. Der Strom fließt durch Kabel aus Metall.
• Das Fließende: Im Wasserkreislauf fließt Wasser. Im Stromkreis fließen winzige Teilchen, die Elektronen.
• Der Verbraucher: Das Wasser treibt eine Turbine (ein Wasserrad) an. Der Strom bringt eine Lampe zum Leuchten. Beide Bauteile zeigen uns, dass gerade etwas fließt.
• Der Unterbrecher: Mit einem Absperrventil (einem Wasserhahn) können wir das Wasser stoppen. Im Stromkreis macht das der Schalter.

Aufgabentyp 2: Wo der Vergleich hinkt (Grenzen des Modells)

Jedes physikalische Modell hat seine Grenzen, und das gilt auch für die Wasserkreislauf-Analogie. Ein Modell oder eine Analogie ist nie ganz perfekt. Es gibt zwei wichtige Unterschiede zwischen Wasser und Strom, die du dir unbedingt merken musst:

1. Das Einfüllen

Wenn du einen Wasserkreislauf baust, sind die Rohre am Anfang leer. Du musst das Wasser erst hineinschütten. Bei einem Stromkreis ist das anders: Die Elektronen sind von Natur aus schon in den Metallkabeln drin! Die Batterie schiebt sie nur an, sie stellt die Elektronen nicht her.

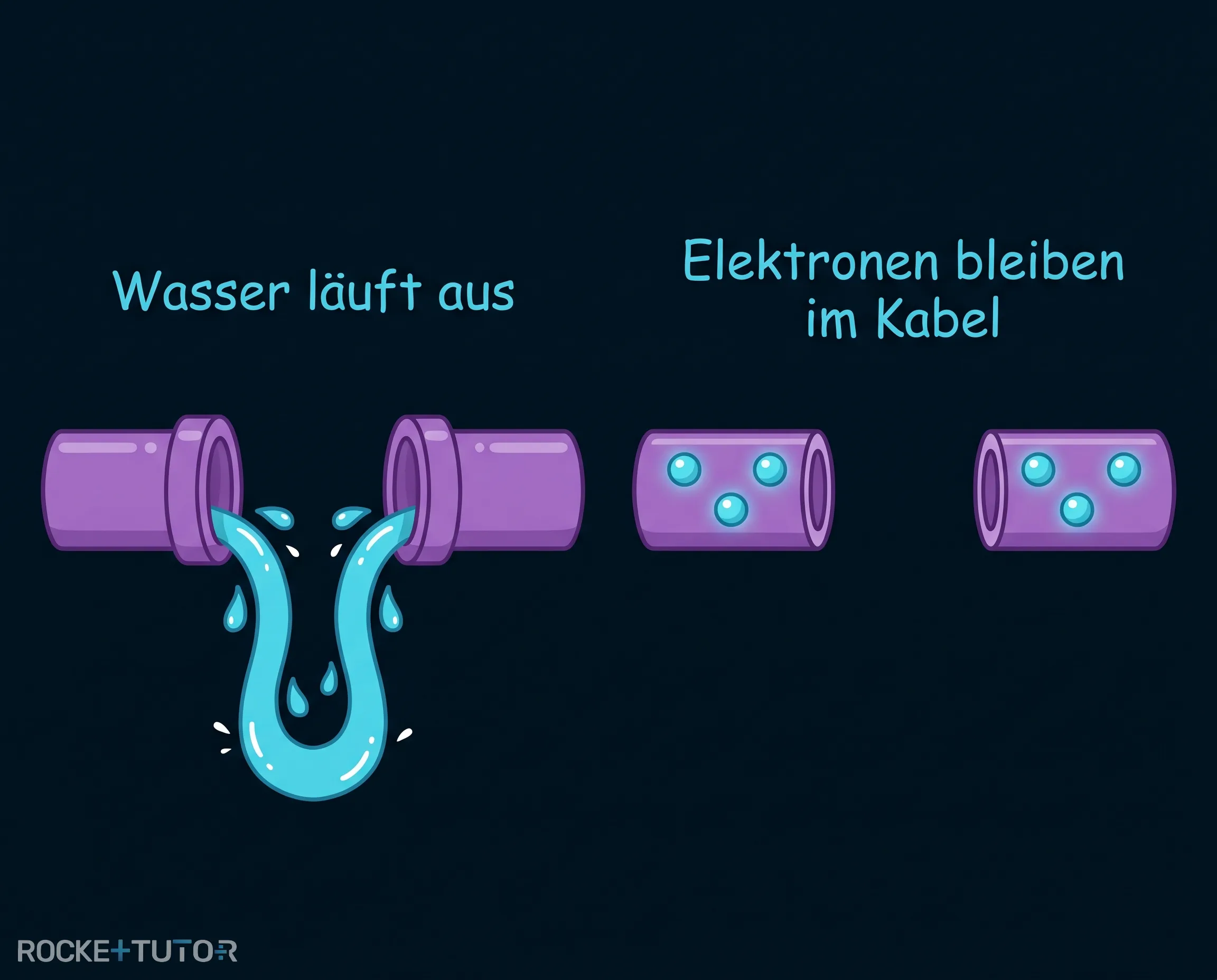

2. Die Unterbrechung

Was passiert, wenn ein Rohr kaputtgeht oder durchgeschnitten wird? Das Wasser läuft aus und macht eine Pfütze. Was passiert, wenn ein Kabel durchgeschnitten wird? Der Stromkreis ist unterbrochen und der Fluss stoppt sofort. Die Elektronen fallen aber nicht aus dem Kabel heraus! Sie bleiben einfach im Metall stehen.

Wichtige Erkenntnisse

Zum Abschluss fassen wir die zentralen Punkte der Wasserkreislauf-Analogie noch einmal übersichtlich für dich zusammen:

• Eine Analogie vergleicht etwas Unsichtbares (Strom) mit etwas Sichtbarem (Wasser), um es besser zu verstehen.
• Die Batterie entspricht der Wasserpumpe, das Kabel dem Rohr und die Lampe der Turbine.
• Im Kabel fließen Elektronen, genau wie Wasser im Rohr fließt.
• Wichtiger Unterschied: Elektronen sind schon im Kabel vorhanden und fallen bei einem kaputten Kabel nicht heraus!
