Beleuchtungstechnologien und Fehlersuche einfach erklärt

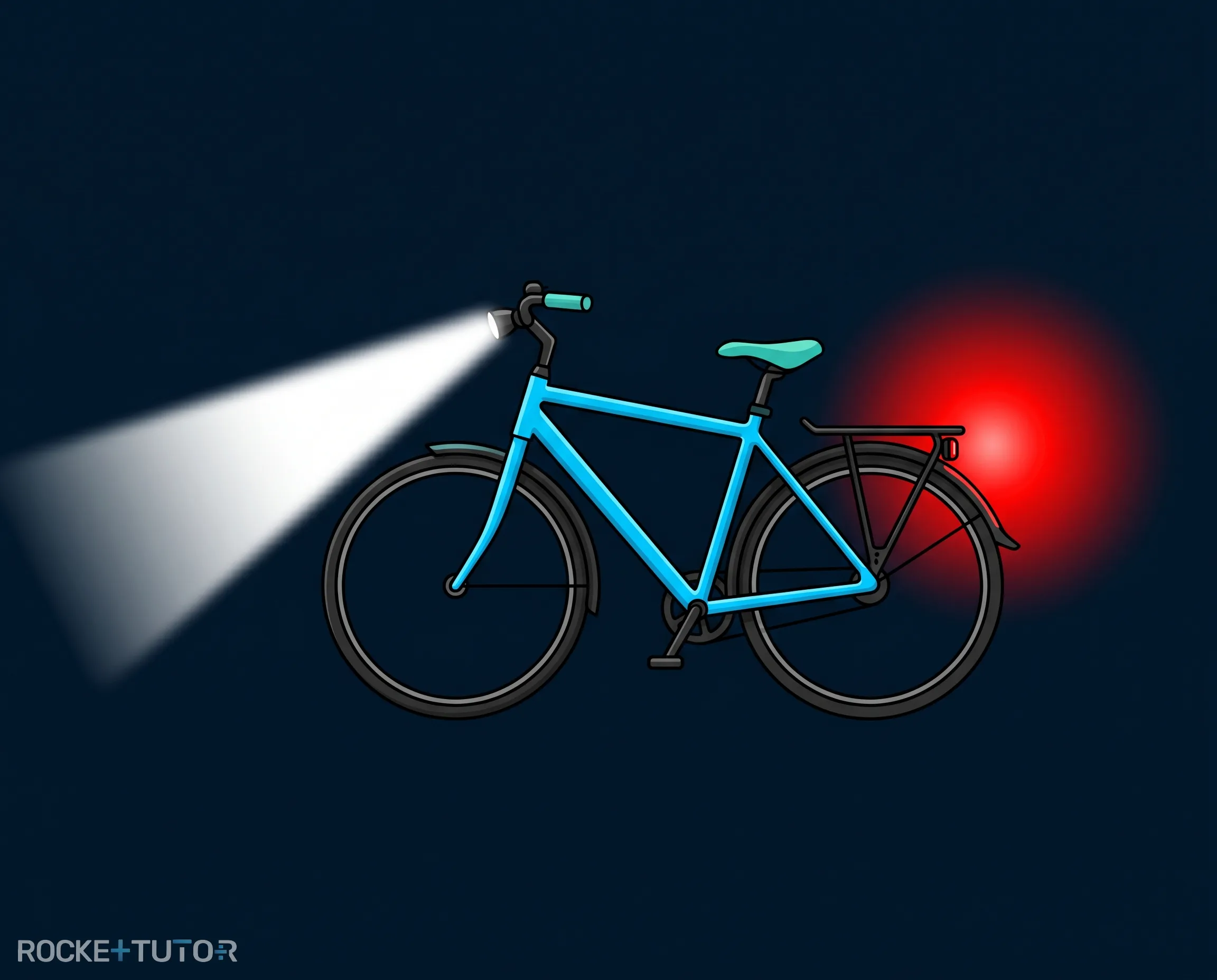

Stell dir vor, du fährst an einem dunklen Wintermorgen mit dem Fahrrad zur Schule. Plötzlich fällt dein Licht aus! Das Thema Beleuchtungstechnologien und Fehlersuche ist nicht nur für den Physikunterricht wichtig, sondern auch für deine Sicherheit im Alltag. Damit du in so einer Situation nicht im Dunkeln stehst, schauen wir uns heute an, wie moderne Fahrradlichter funktionieren und wie du wie ein echter Detektiv Fehler in der Beleuchtung finden und reparieren kannst.

Vorwissen

• Geschlossener Stromkreis: Damit Strom fließen kann, muss der Weg von der Stromquelle zur Lampe und zurück ununterbrochen sein. Beispiel: Wenn ein Kabel reißt, ist der Kreis offen und die Lampe geht aus.
• Parallelschaltung am Fahrrad: Vorder- und Rücklicht sind parallel geschaltet, also unabhängig voneinander mit dem Dynamo verbunden. Beispiel: Wenn das Vorderlicht kaputtgeht, leuchtet das Rücklicht trotzdem weiter.

Aufgabentyp 1: Beleuchtungstechnologien und Fehlersuche

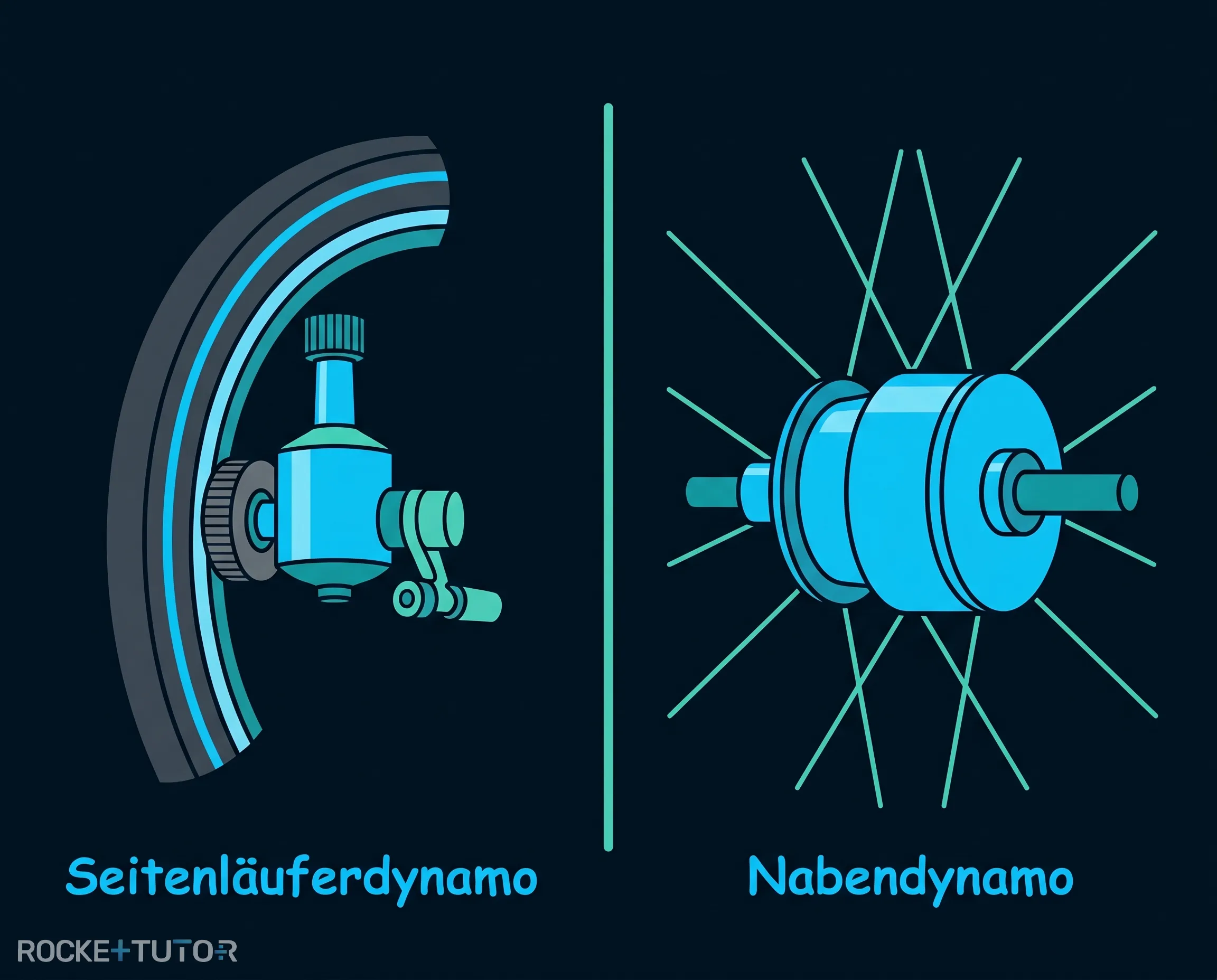

Früher war das Fahrradfahren im Dunkeln oft anstrengend. Das lag an den alten Seitenläuferdynamos. Diese kleinen Rädchen wurden seitlich an den Reifen gedrückt. Die Reibung am Reifen bremste das Fahrrad ab, und bei Regen rutschten sie oft durch.

Heute haben die meisten Fahrräder einen Nabendynamo. Dieser ist direkt in der Mitte des Vorderrads (der Nabe) eingebaut. Er erzeugt kaum Reibung, sodass du gar nicht merkst, dass das Licht an ist. Außerdem funktioniert er bei jedem Wetter perfekt.

Auch bei den Lampen hat sich viel getan:

• Glühlampen (früher): Sie waren oft nicht sehr hell und der kleine Glühdraht im Inneren ging bei Erschütterungen schnell kaputt.
• LEDs (heute): Leuchtdioden (LEDs) sind extrem hell und gehen fast nie kaputt.

Ein toller Trick für die Sicherheit: Moderne Fahrräder haben oft kleine Akkus eingebaut. Wenn du an einer roten Ampel anhalten musst, liefert der Akku weiterhin Strom. Das Licht leuchtet im Stillstand bis zu drei Minuten weiter (Standlicht). So wirst du auch beim Warten von Autos gut gesehen!

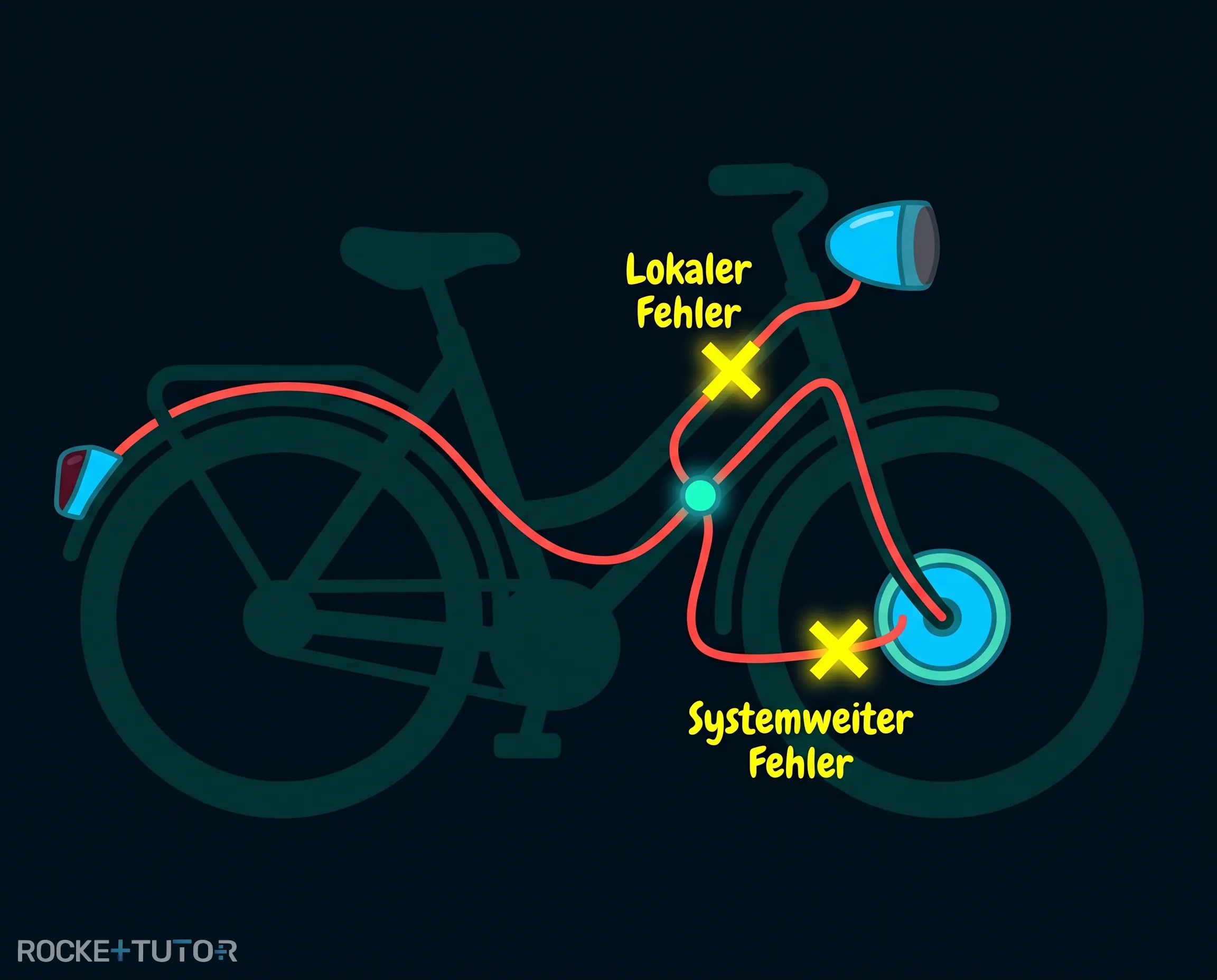

Wenn dein Fahrradlicht nicht funktioniert, kannst du den Fehler systematisch suchen. Dabei unterscheiden wir zwischen zwei Fällen:

Fall 1: Nur ein Licht ist aus (Lokaler Fehler)

Wenn zum Beispiel nur das Vorderlicht aus ist, aber das Rücklicht noch brennt, wissen wir: Der Dynamo funktioniert! Der Fehler muss direkt bei der kaputten Lampe liegen. Mögliche Ursachen sind:

• Die Glühlampe oder LED ist kaputt.
• Das Kabel, das genau zu dieser Lampe führt, ist lose oder gerissen.
• Der Kontakt in der Lampenfassung ist schlecht (z. B. durch Rost).

Fall 2: Beide Lichter sind aus (Systemweiter Fehler)

Wenn Vorder- und Rücklicht gleichzeitig ausfallen, ist es sehr unwahrscheinlich, dass beide Lampen exakt in derselben Sekunde kaputtgegangen sind. Der Fehler liegt meistens an einer Stelle, die für das gesamte System wichtig ist:

• Der Dynamo ist kaputt oder liegt nicht richtig am Reifen an.
• Das Hauptkabel, das vom Dynamo kommt, ist abgerissen.
• Es gibt einen Kurzschluss: Wenn die Isolierung (die Plastikhülle) der Kabel kaputt ist und sich die blanken Drähte berühren, fließt der Strom den kürzesten Weg zurück, ohne durch die Lampen zu gehen.

Schritt-für-Schritt-Anleitung

1. Beobachte genau: Prüfe, ob nur eine Lampe (Vorder- oder Rücklicht) oder beide Lampen nicht leuchten.
2. Prüfe den lokalen Fehler: Untersuche bei einem Teilausfall nur die Lampe, die nicht leuchtet. Prüfe, ob Kabel und Glühbirne intakt sind.
3. Prüfe den systemweiten Fehler: Gehe bei einem Komplettausfall direkt zur Stromquelle. Prüfe den Dynamo und suche nach Kurzschlüssen.

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

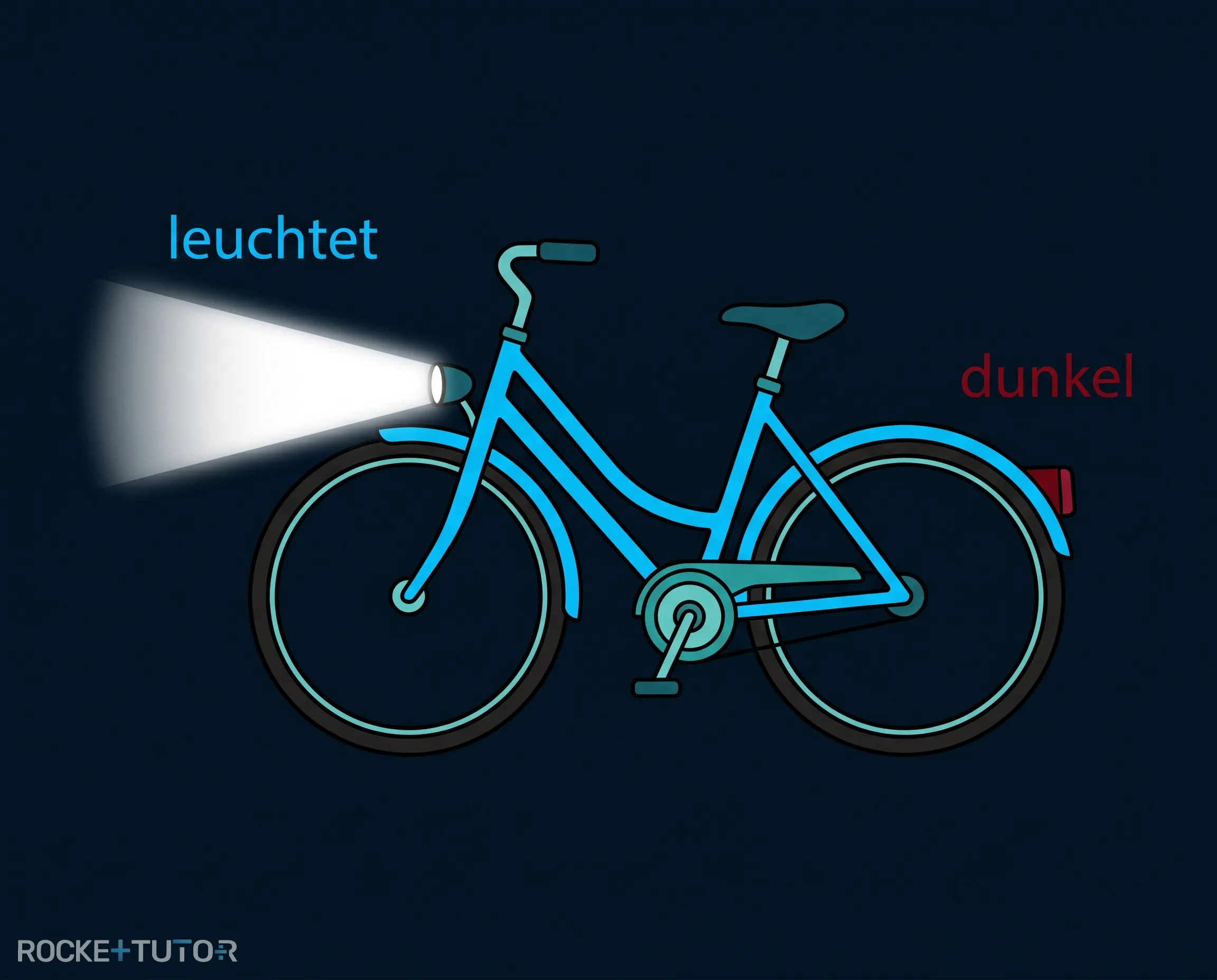

Du fährst mit deinem Fahrrad und bemerkst, dass dein Vorderlicht hell leuchtet, aber dein Rücklicht komplett dunkel ist. Beschreibe, wo du den Fehler suchen musst und nenne zwei mögliche Ursachen.

Lösung Schritt für Schritt

Fortschritt

2 / 2

1. 1
   Schritt 1
   Beobachten

   Nur das Rücklicht ist aus, das Vorderlicht funktioniert. Es handelt sich also um einen lokalen Fehler.

2. 2
   Schritt 2 · Ergebnis
   Lokalen Fehler prüfen

   Da das Vorderlicht brennt, liefert der Dynamo Strom. Der Fehler muss hinten liegen.

Ergebnis:

Ich muss den Fehler direkt am Rücklicht suchen. Zwei mögliche Ursachen sind: Das Kabel am Rücklicht ist lose, oder die Lampe im Rücklicht ist kaputt.

Wichtige Erkenntnisse

• Nabendynamos und LEDs sind effizienter, heller und sicherer als alte Seitenläuferdynamos und Glühlampen.
• Eingebaute Akkus sorgen für ein Standlicht an der Ampel.
• Ein Licht aus: Der Fehler liegt direkt an der kaputten Lampe oder ihrem Kabel (lokaler Fehler).
• Beide Lichter aus: Der Fehler liegt am Dynamo, am Hauptkabel oder es gibt einen Kurzschluss (systemweiter Fehler).
