Darstellung und Analyse der gleichförmigen Bewegung erklärt

Stell dir vor, du fährst mit deinem Skateboard eine lange, gerade Straße entlang. Du trittst nicht mehr an, sondern rollst ganz entspannt mit genau demselben Tempo dahin.

Wie können wir diese Bewegung so aufzeichnen, dass jemand anderes genau sehen kann, wie schnell und wie weit du gefahren bist? Bei der Darstellung und Analyse der gleichförmigen Bewegung nutzen wir in der Physik dafür ein sogenanntes Zeit-Weg-Diagramm. In diesem Artikel lernst du, wie man Bewegungen in einem solchen Diagramm darstellt, wie man sie abliest und woran man erkennt, ob jemand sein Tempo perfekt hält oder nicht!

Vorwissen

• Das Koordinatensystem: Besteht aus einer waagerechten x-Achse (nach rechts) und einer senkrechten y-Achse (nach oben). Beispiel: Der Punkt $(2|3)$ bedeutet: $2$ Schritte nach rechts auf der x-Achse und $3$ Schritte nach oben auf der y-Achse.
• Physikalische Größen: Regel: Die Strecke wird mit dem Buchstaben $s$ abgekürzt (Einheit: Meter, $\text{m}$). Die Zeit wird mit dem Buchstaben $t$ abgekürzt (Einheit: Sekunden, $\text{s}$). Beispiel: $s = 10 \text{ m}$ bedeutet, die Strecke ist $10 \text{ Meter}$ lang.

Aufgabentyp 1: Darstellung und Analyse im Zeit-Weg-Diagramm

Um eine Bewegung zu beschreiben, messen wir die Strecke ($\textcolor{#9570FF}{s}$) und die dafür benötigte Zeit ($\textcolor{#08BFFF}{t}$). Diese Messwerte tragen wir zuerst in eine Wertetabelle ein. Aus der Tabelle können wir ein Zeit-Weg-Diagramm (kurz: t-s-Diagramm) zeichnen. Dabei gibt es eine feste Regel:

• Die Zeit ($\textcolor{#08BFFF}{t}$) wird immer auf der waagerechten x-Achse aufgetragen.
• Die Strecke ($\textcolor{#9570FF}{s}$) wird immer auf der senkrechten y-Achse aufgetragen.

Wir können aus der Tabelle oder dem Diagramm auch berechnen, wie lange ein bestimmter Abschnitt gedauert hat. Wenn ein Läufer bei der $100 \text{ m}$-Marke eine Zeit von $15 \text{ s}$ auf der Uhr hat und bei der $200 \text{ m}$-Marke eine Zeit von $35 \text{ s}$, berechnen wir die Zeit für diesen Abschnitt, indem wir die Zeiten abziehen: $35 \text{ s} - 15 \text{ s} = 20 \text{ s}$.

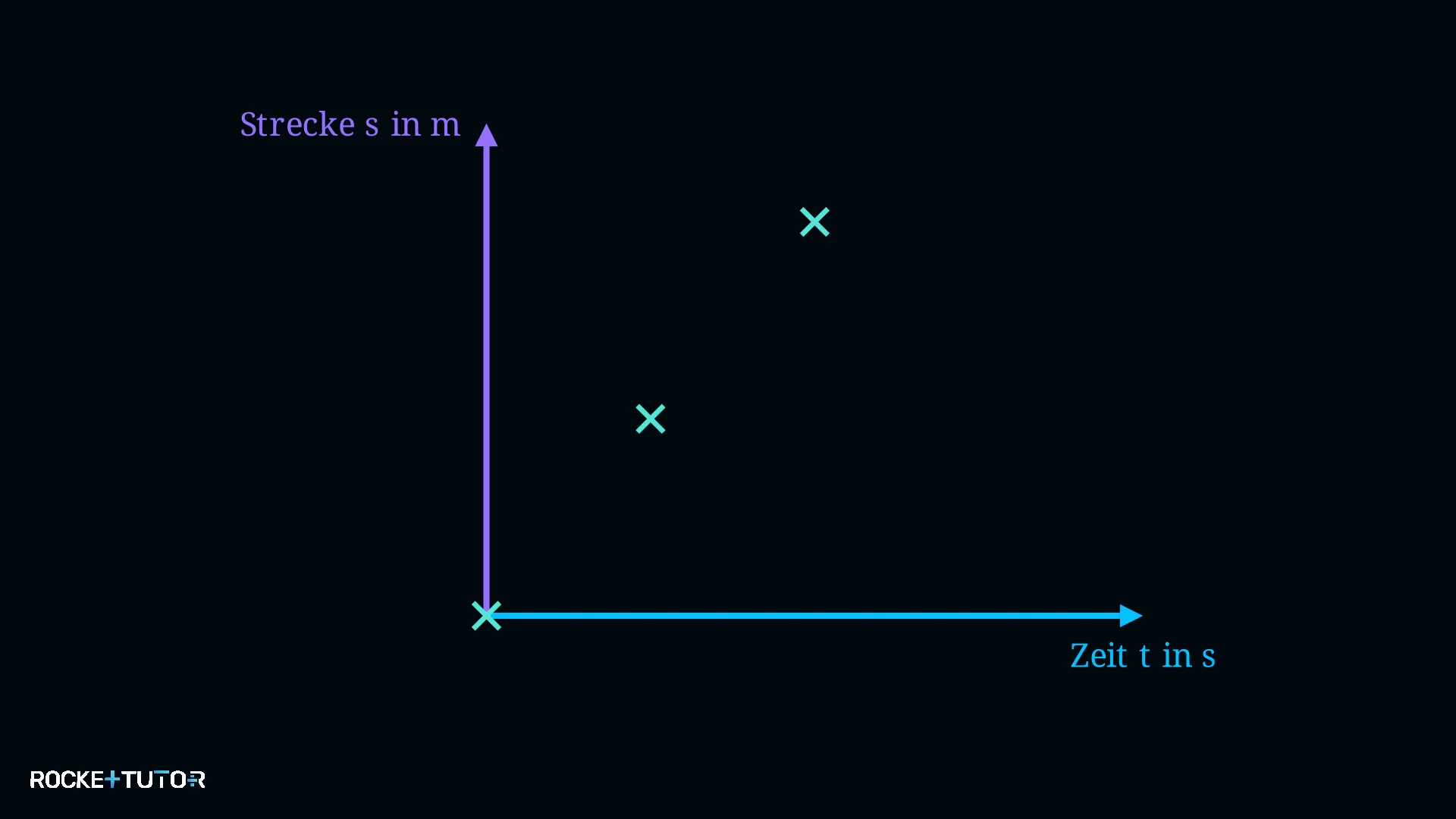

Wenn wir die eingetragenen Messpunkte in unserem Diagramm verbinden, erkennen wir oft ein Muster. Wenn die Punkte genau auf einer geraden Linie liegen, nennen wir das in der Physik eine gleichförmige Bewegung.

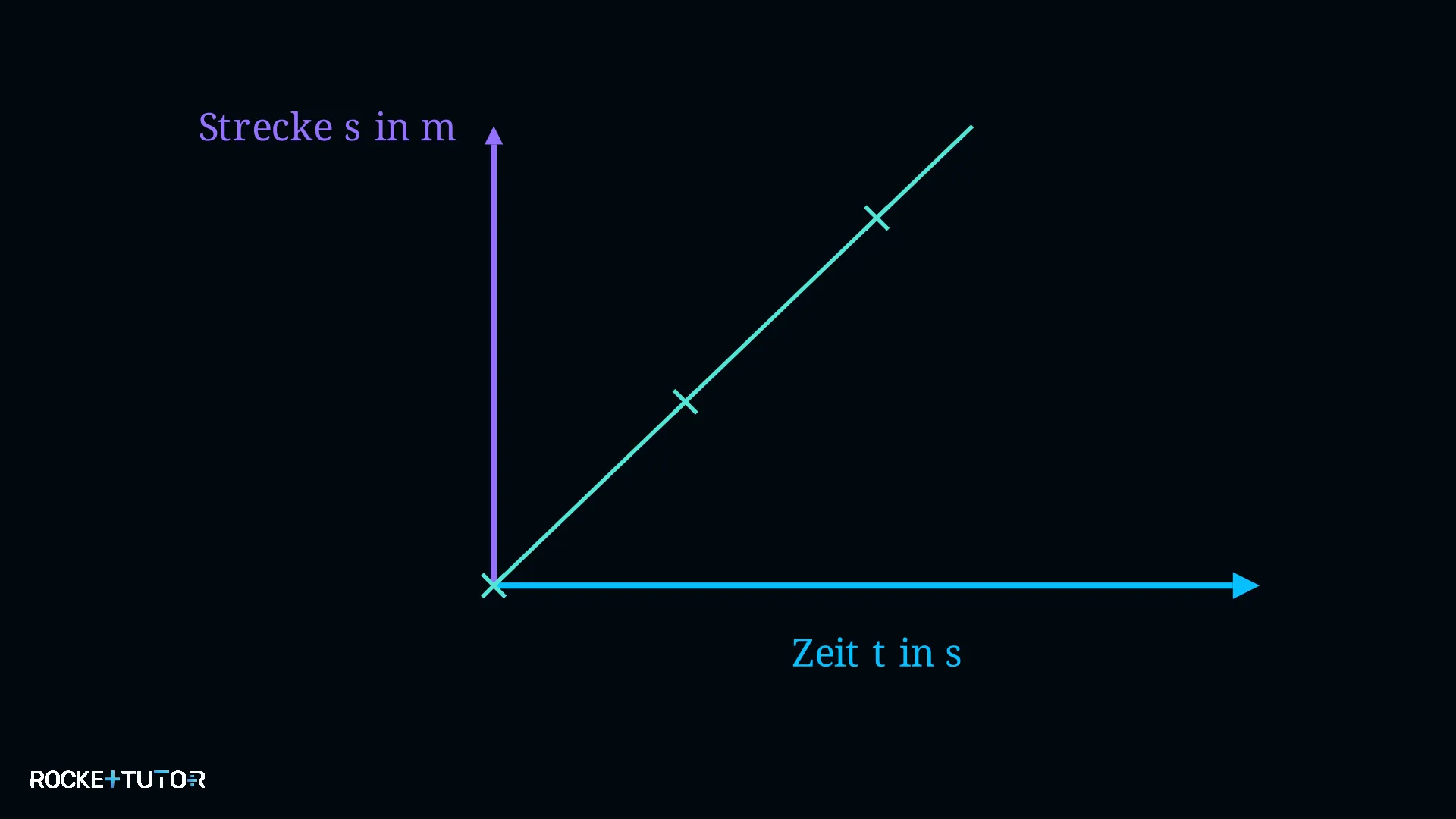

Beginnt die Bewegung genau bei $0 \text{ Sekunden}$ und $0 \text{ Metern}$, startet die Linie ganz unten links im Eck. Eine solche gerade Linie, die im Nullpunkt startet, nennt man Ursprungsgerade. Sie ist das typische Modell, um eine gleichförmige Bewegung zu beschreiben.

Was bedeutet diese gerade Linie in der Realität? Bei einer gleichförmigen Bewegung legt ein Objekt in gleichen Zeitabständen (zum Beispiel jede Sekunde) immer exakt die gleiche Strecke zurück. Das Tempo ändert sich also nicht.

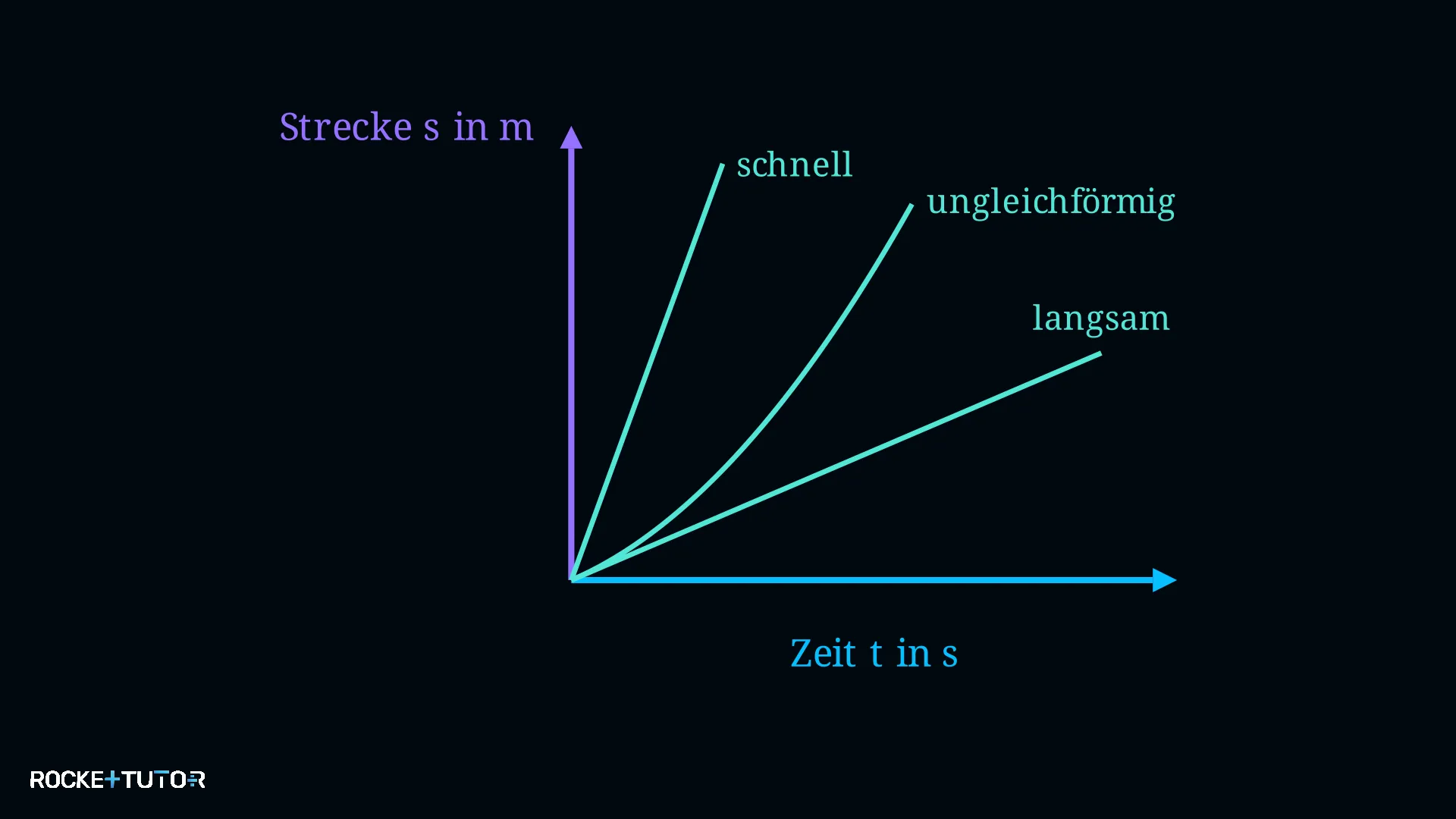

Wir können im Diagramm auch vergleichen, wie schnell verschiedene Objekte sind:

• Schneller: Ein schnelles Objekt legt pro Sekunde mehr Strecke zurück. Im Diagramm ist die Gerade steiler.
• Langsamer: Ein langsames Objekt legt pro Sekunde weniger Strecke zurück. Im Diagramm ist die Gerade flacher.

Nicht jede Bewegung ist gleichförmig! Wenn du eine Billardkugel fallen lässt, wird sie beim Fallen immer schneller. Sie legt in jeder Sekunde eine größere Strecke zurück als in der Sekunde davor. Im Diagramm ergibt das keine gerade Linie mehr, sondern eine Kurve.

Schritt-für-Schritt-Anleitung

1. Schritt 1: Werte ablesen – Lies die gesuchten Werte für die Zeit ($\textcolor{#08BFFF}{t}$) und die Strecke ($\textcolor{#9570FF}{s}$) aus der Tabelle oder dem Diagramm ab.
2. Schritt 2: Differenzen berechnen – Wenn nach der Dauer eines Abschnitts gefragt ist, subtrahiere den Startwert vom Endwert: $\text{Endzeit} - \text{Startzeit}$.
3. Schritt 3: Form der Linie prüfen – Schau dir die Linie im Diagramm an. Ist es eine Gerade? Dann ist die Bewegung gleichförmig. Ist es eine Kurve? Dann ist sie ungleichförmig.
4. Schritt 4: Steilheit vergleichen – Wenn du zwei Bewegungen vergleichst: Die steilere Gerade gehört zum schnelleren Objekt.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

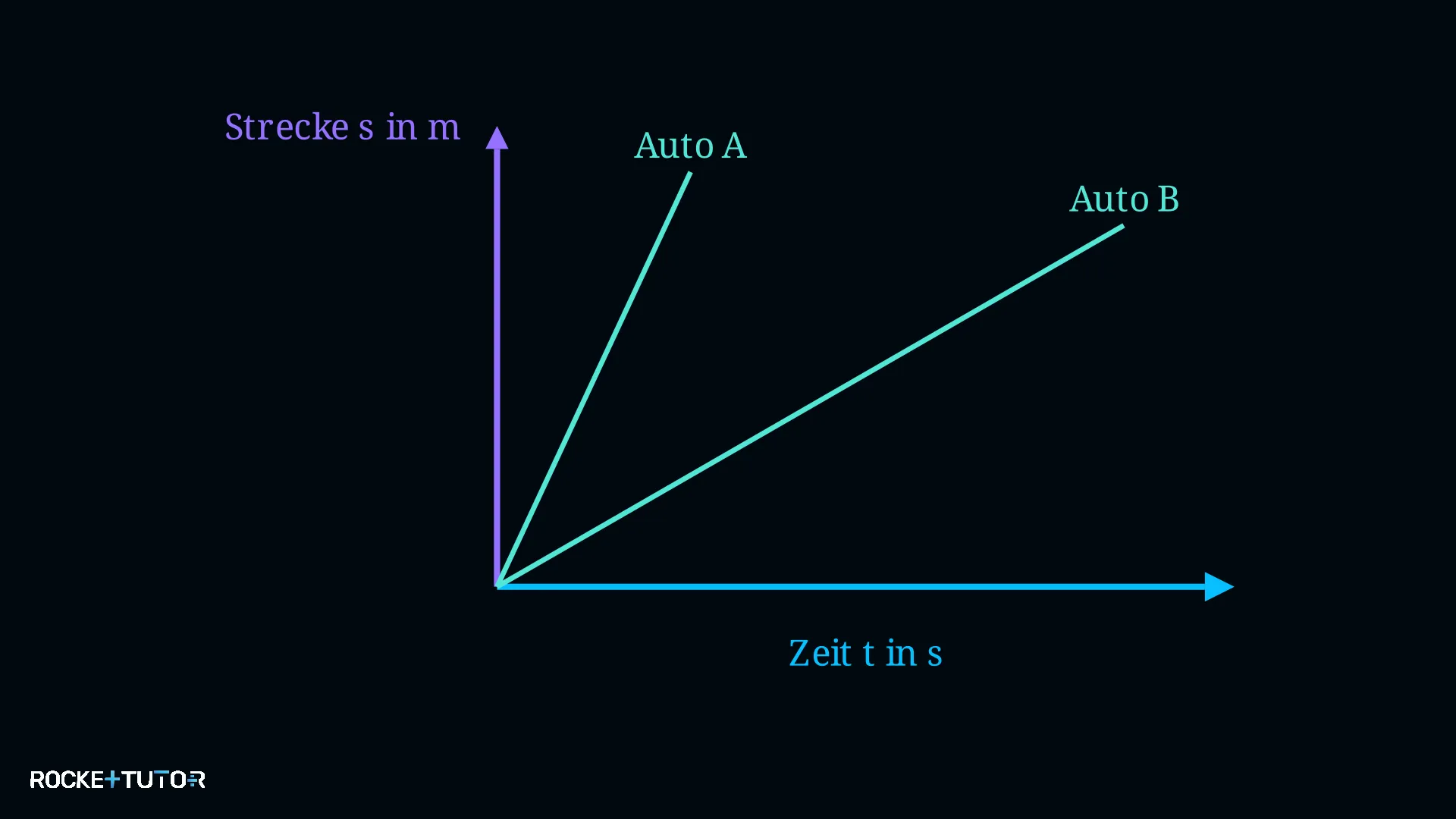

Ein t-s-Diagramm zeigt die Bewegung von zwei Autos, Auto A und Auto B. Bewegen sich beide Autos gleichförmig? Welches Auto ist schneller? Begründe deine Antwort.

Lösung Schritt für Schritt

Fortschritt

2 / 2

1. 1
   Schritt 3
   Form der Linie prüfen

   Beide Linien (Auto A und Auto B) sind exakt gerade Linien (Ursprungsgeraden). Das bedeutet, beide Autos bewegen sich gleichförmig.

2. 2
   Schritt 4 · Ergebnis
   Steilheit vergleichen

   Die Linie von Auto A ist steiler als die Linie von Auto B. Eine steilere Linie bedeutet, dass in der gleichen Zeit mehr Strecke zurückgelegt wird.

Ergebnis:

Beide Autos bewegen sich gleichförmig. Auto A ist schneller, weil seine Gerade im Diagramm steiler ist.

Wichtige Erkenntnisse

• Im t-s-Diagramm ist die Zeit ($\textcolor{#08BFFF}{t}$) auf der x-Achse und die Strecke ($\textcolor{#9570FF}{s}$) auf der y-Achse.
• Eine gleichförmige Bewegung erkennst du daran, dass der Graph eine gerade Linie (Gerade) ist.
• Bei einer gleichförmigen Bewegung wird in gleichen Zeiten immer die gleiche Strecke zurückgelegt.
• Je steiler die Gerade im Diagramm ist, desto schneller ist die Bewegung.
