Gefahren des elektrischen Stroms einfach erklärt: Schutzmaßnahmen

Hast du dich schon einmal gefragt, wofür dieser große, rote Pilz-Schalter im Physikraum da ist?

Jeder möchte ihn gerne einmal drücken, aber er ist kein Spielzeug. Er ist unser wichtigster Lebensretter! Elektrischer Strom ist unglaublich nützlich: Er bringt Lampen zum Leuchten und Handys zum Laufen. Aber er hat auch eine unsichtbare, gefährliche Seite. In diesem Artikel lernst du alles über die Gefahren des elektrischen Stroms und Schutzmaßnahmen, was passiert, wenn der Strom den falschen Weg nimmt, warum manche Kabel plötzlich heiß werden und wie du dich und andere im Notfall richtig schützt.

Vorwissen

• Elektrische Spannung: Gibt an, wie stark der Strom angetrieben wird. Sie wird in Volt ($V$) gemessen. Beispiel: Eine normale Batterie hat eine Spannung von $1.5 \text{ V}$.
• Wärmewirkung des Stroms: Wenn Strom durch ein dünnes Kabel fließt, wird das Kabel warm. Beispiel: Ein Toaster nutzt diese Wärme, um das Brot zu rösten.
• Magnetische Wirkung des Stroms: Eine Drahtspule, durch die Strom fließt, wird zu einem Magneten (Elektromagnet). Beispiel: Auf dem Schrottplatz hebt ein riesiger Elektromagnet schwere Autos an.

Aufgabentyp 1: Kurzschlüsse und Sicherungen

Normalerweise fließt der elektrische Strom brav durch ein Gerät, zum Beispiel eine Lampe. Die Lampe bremst den Strom ein wenig ab. Doch was passiert, wenn das Kabel kaputt ist?

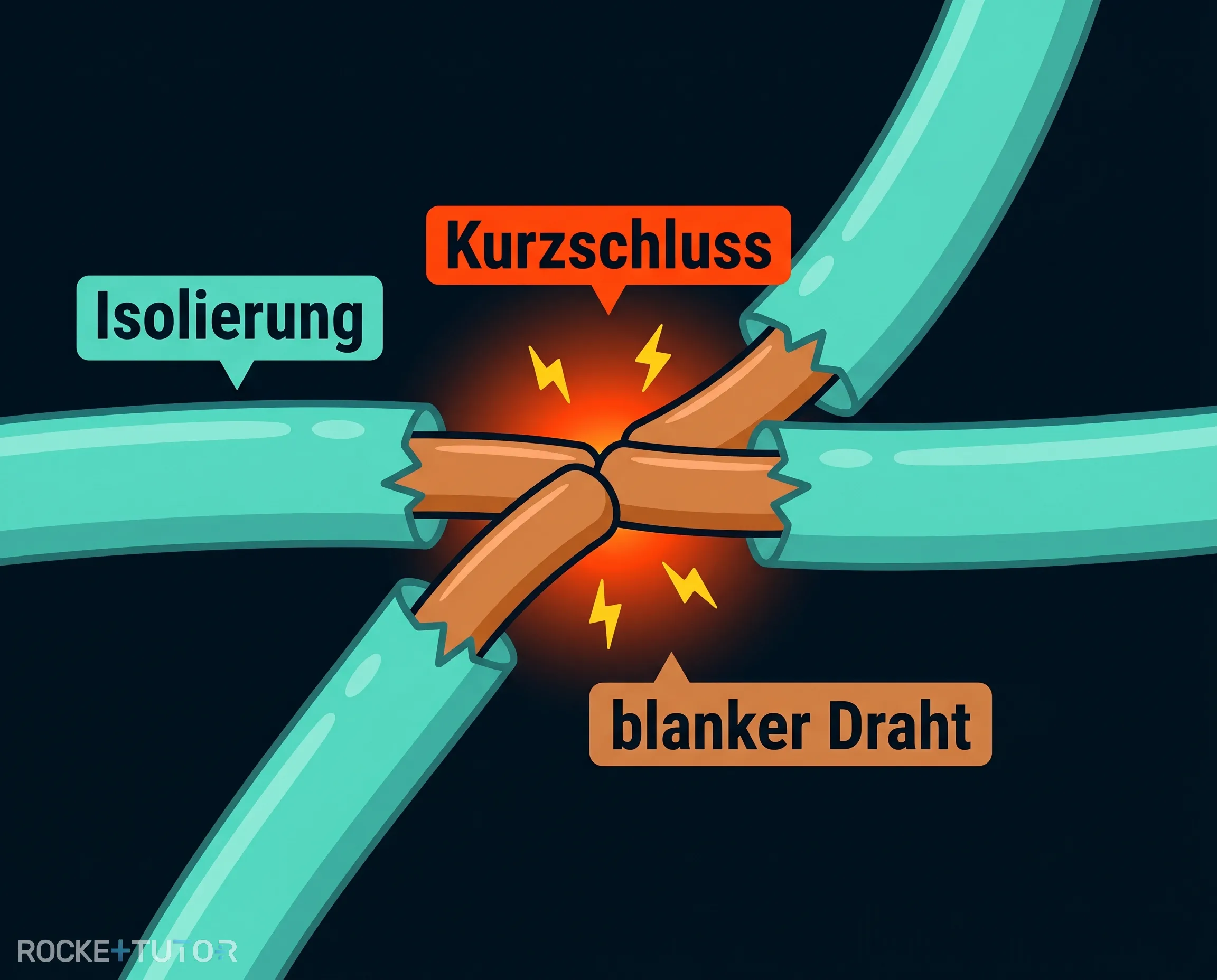

Der Kurzschluss

Kabel sind außen mit Plastik umhüllt (Isolierung), damit der Strom im Draht bleibt. Wenn diese Isolierung kaputt ist, können sich die blanken Drähte berühren. Der Strom nimmt dann eine Abkürzung – das nennt man Kurzschluss.

Bei dieser Abkürzung fehlt die Lampe, die den Strom bremst. Plötzlich fließt ein riesiger, sehr starker Strom. Erinnerst du dich an die Wärmewirkung? Dieser riesige Strom macht das Kabel in Sekundenbruchteilen extrem heiß. Die Isolierung kann schmelzen und es kann ein gefährlicher Brand entstehen!

Die Rettung: Sicherungen

Damit bei einem Kurzschluss nicht das Haus abbrennt, gibt es Sicherungen. Sie sind wie aufmerksame Wächter im Stromkreis. Wenn der Strom zu stark wird, unterbrechen sie sofort den Stromkreis. Es gibt zwei wichtige Arten:

• Schmelzsicherungen: Sie enthalten einen hauchdünnen Draht. Wenn der Strom bei einem Kurzschluss zu groß wird, wird dieser Draht so heiß, dass er schmilzt und durchbrennt. Der Stromkreis ist unterbrochen. Danach ist die Sicherung kaputt und muss durch eine neue ersetzt werden.
• Sicherungsautomaten: Diese findest du heute in fast jedem Sicherungskasten zu Hause. Sie nutzen einen Elektromagneten. Wenn der Strom normal ist, ist der Magnet schwach. Bei einem Kurzschluss wird der Strom riesig, der Elektromagnet wird extrem stark und zieht sofort einen Schalter auf. Der Strom ist weg! Das Tolle daran: Wenn der Fehler repariert ist, kann man den Schalter einfach wieder umlegen.

Schritt-für-Schritt-Anleitung

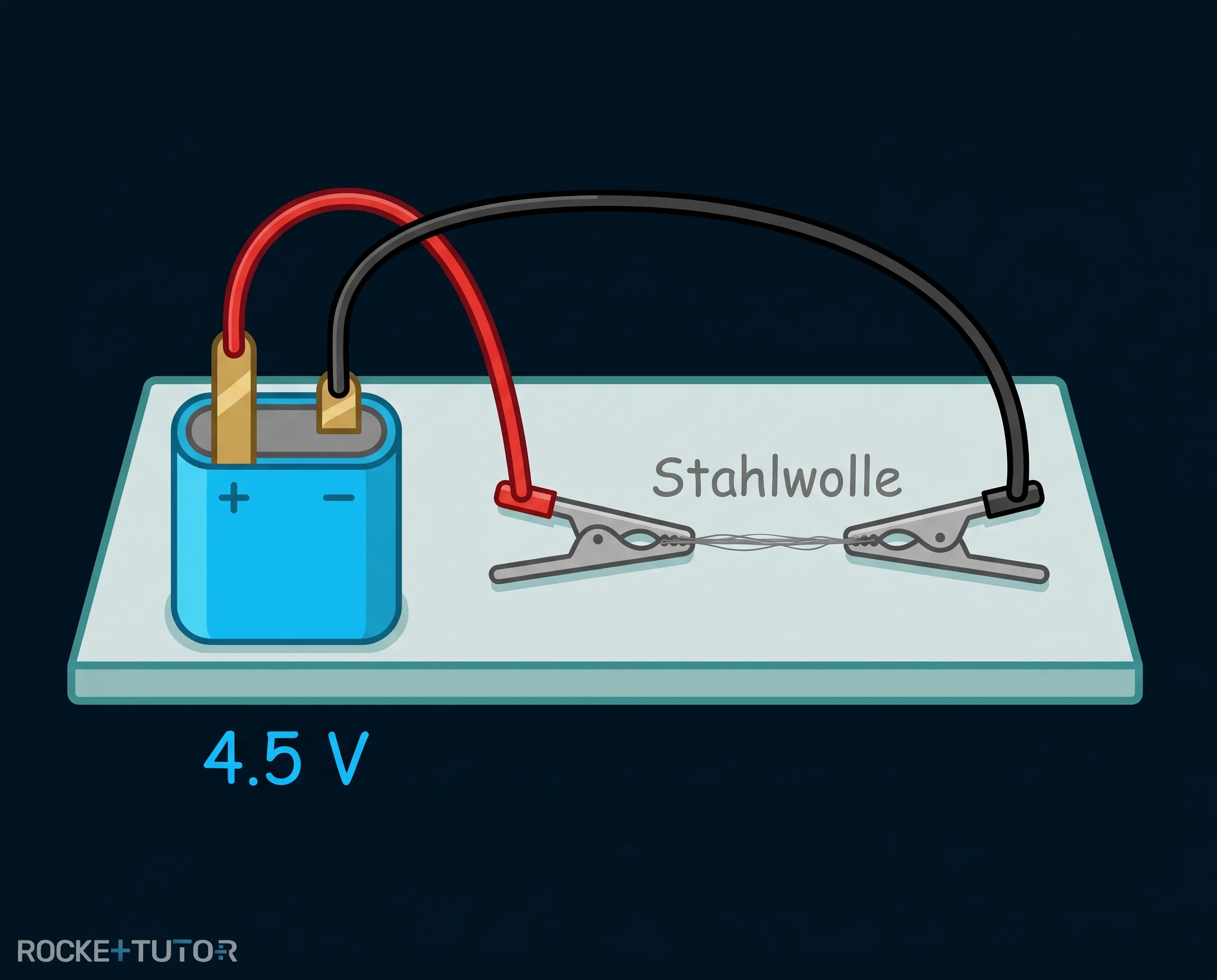

Wir bauen eine Schmelzsicherung, um zu sehen, wie ein dünner Draht bei einem Kurzschluss schmilzt und den Stromkreis unterbricht:

1. Lege eine feuerfeste Unterlage auf den Tisch.
2. Spanne einen dünnen Faden aus Stahlwolle zwischen zwei Krokodilklemmen.
3. Schließe das eine Kabel an den Minuspol einer $4.5 \text{ V}$ Batterie an.
4. Tippe mit dem anderen Kabel nur ganz kurz an den Pluspol der Batterie, um den Stromkreis zu schließen.

Sobald das Kabel den Pluspol berührt, glüht die Stahlwolle sofort hell auf, sprüht winzige Funken und zerfällt in zwei Teile. Der Stromkreis ist nun wieder offen.

Durchgerechnete Beispiele

Aufgabentyp 2: Gefährliche Spannungen und die wichtigste Notfall-Regel

Nicht jeder Stromschlag ist gleich. Wie gefährlich der Strom ist, hängt von der Spannung ab.

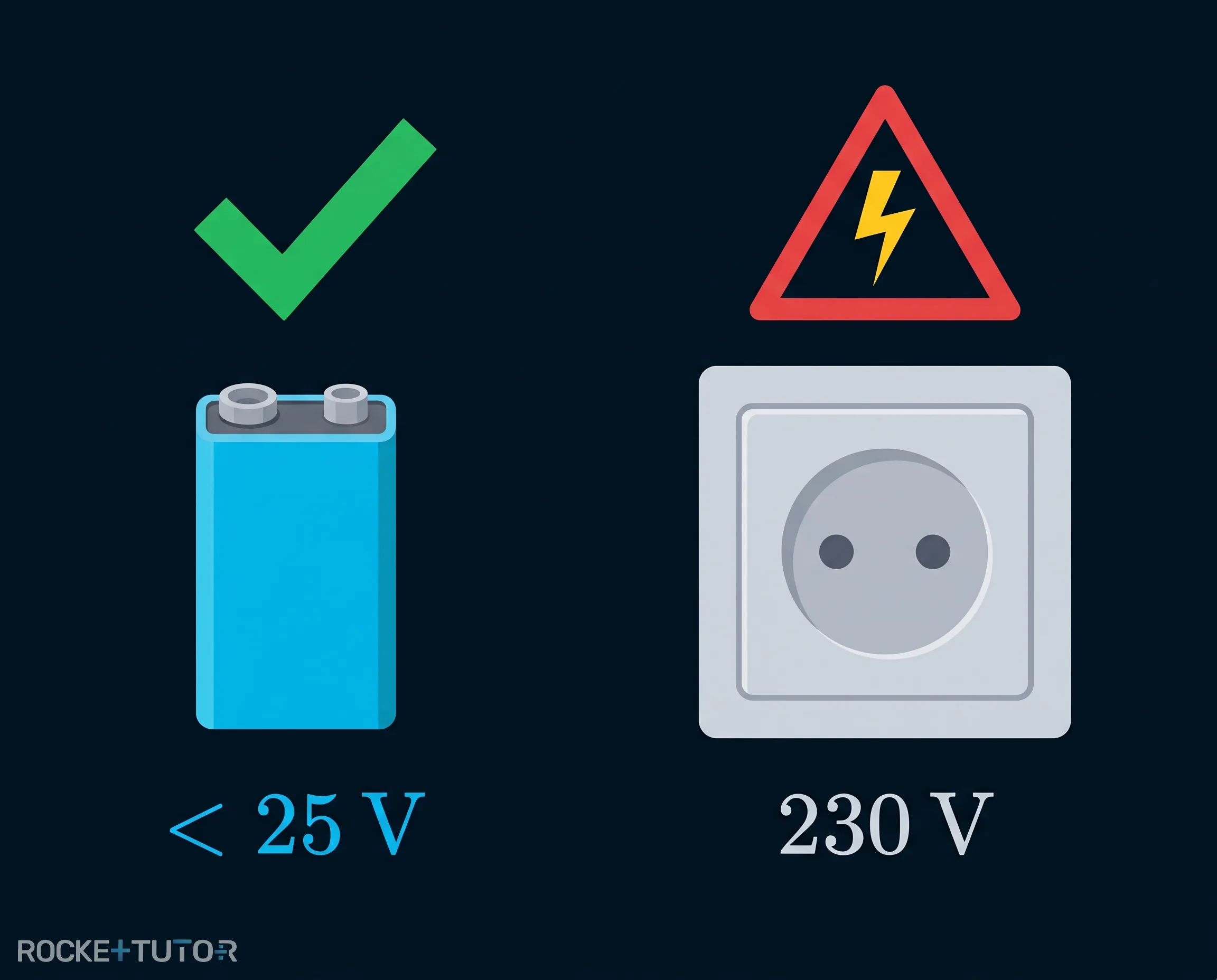

Ungefährliche Spannungen (unter 25 V)

Für den menschlichen Körper gelten Spannungen unter $25 \text{ V}$ als ungefährlich. Deshalb experimentieren wir in der Schule nur mit Batterien oder speziellen Netzgeräten, die weniger als $25 \text{ V}$ liefern. Hier bist du absolut sicher!

Merksatz: Mit Spannungen über $25 \text{ V}$ darfst du niemals selbst experimentieren!

Gefährliche Spannungen (z. B. 230 V)

Aus der Steckdose zu Hause kommt eine Spannung von $230 \text{ V}$. Das ist extrem gefährlich! Unser eigener Körper funktioniert mit winzigen elektrischen Signalen (zum Beispiel, wenn das Gehirn den Muskeln sagt, dass sie sich bewegen sollen). Wenn nun ein starker Strom aus der Steckdose durch den Körper fließt, bringt das alles durcheinander:

• Die Muskeln verkrampfen sich. Man kann das Kabel oft nicht mehr loslassen.
• Es entstehen schwere innere und äußere Verbrennungen.
• Das Herz ist auch ein Muskel. Der Strom kann zu einem lebensgefährlichen Herzstillstand führen.

Schritt-für-Schritt-Anleitung

Was tust du, wenn im Physikraum doch einmal ein Unfall passiert und jemand einen Stromschlag bekommt? Hier gibt es eine eiserne Regel, die du dir unbedingt merken musst:

1. Zuerst den Not-Aus-Schalter drücken oder den Stecker ziehen!
2. Erst danach helfen und sofort einen Erwachsenen oder den Notarzt rufen!

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Ein Kurzschluss entsteht, wenn sich blanke Kabel berühren. Der Strom wird riesig und das Kabel kann brennen.
• Sicherungen (Schmelzsicherungen und Sicherungsautomaten) schützen uns, indem sie bei einem Kurzschluss den Stromkreis sofort unterbrechen.
• Spannungen unter $25 \text{ V}$ sind ungefährlich. Die Steckdose zu Hause hat $230 \text{ V}$ und ist lebensgefährlich!
• Notfall-Regel: Bei einem Stromunfall immer zuerst den Strom abschalten (Not-Aus-Schalter), danach helfen!
