Was ist die grafische Analyse von Schwingungen?

Bei der grafischen Analyse von Schwingungen wird die Bewegung eines schwingenden Körpers in einem Diagramm dargestellt. Meistens nutzt man dafür ein s(t)-Diagramm , das die Auslenkung s über die Zeit t zeigt. So lassen sich Eigenschaften wie Amplitude und Periodendauer leicht ablesen.

Wie liest man die Amplitude aus einem s(t)-Diagramm ab?

Die Amplitude ist die maximale Auslenkung aus der Ruhelage. Im Diagramm misst du dafür den senkrechten Abstand von der mittleren Nulllinie bis zum höchsten Punkt eines Wellenbergs (oder zum tiefsten Punkt eines Wellentals).

Warum misst man die Zeit für mehrere Schwingungen?

Wenn du die Zeit für nur eine einzige Schwingung abliest, kann es schnell zu kleinen Ablesefehlern kommen. Um das Ergebnis genauer zu machen, misst man die Zeitspanne für mehrere vollständige Schwingungen und teilt diese Zeit dann durch die Anzahl der Schwingungen.

Grafische Analyse von Schwingungen

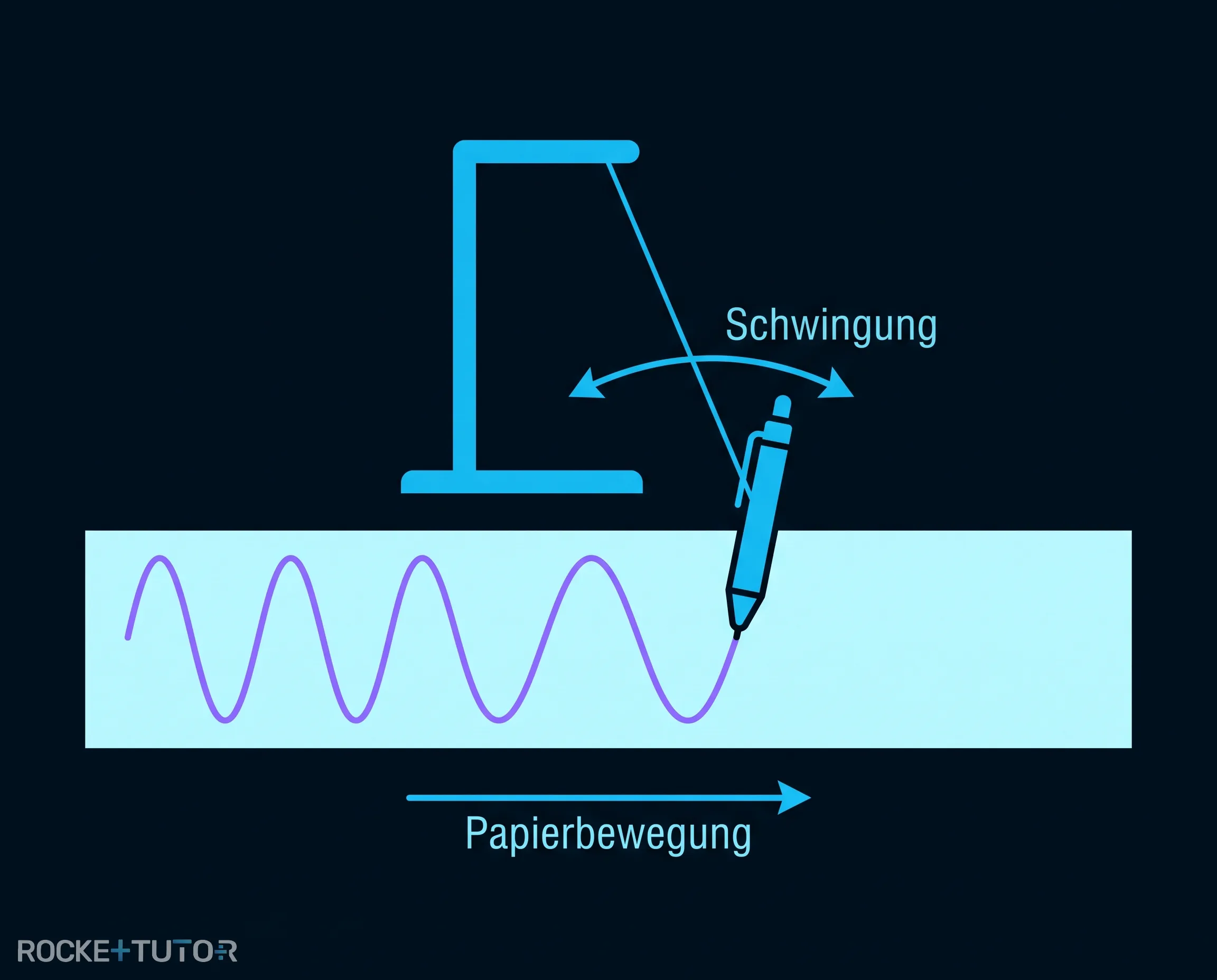

Stell dir vor, du befestigst einen Stift an einem schwingenden Pendel und ziehst langsam ein langes Blatt Papier darunter hinweg. Was passiert?

Der Stift zeichnet eine perfekte, gleichmäßige Welle auf das Papier! Genau das machen Physiker bei der grafischen Analyse von Schwingungen: Sie übersetzen das Hin und Her in ein Diagramm. In dieser Lektion lernst du, wie du solche Diagramme liest wie ein Profi und warum es manchmal schlauer ist, gleich mehrere Wellen auf einmal zu messen, um Fehler zu vermeiden.

Vorwissen

Amplitude ( $A$ ): Die maximale Auslenkung aus der Ruhelage. Beispiel: Eine Schaukel schwingt maximal $2 \text{ m}$ nach vorne.
Periodendauer ( $T$ ): Die Zeit für eine komplette Hin- und Herbewegung. Beispiel: Ein Pendel braucht $4 \text{ s}$ für eine volle Schwingung.
Frequenz ( $f$ ): Die Anzahl der Schwingungen pro Sekunde. Formel: $f = \frac{1}{T}$ Beispiel: Schlägt ein Herz einmal pro Sekunde, ist die Frequenz $1 \text{ Hz}$ .

Aufgabentyp 1: Interpretation von s(t)-Diagrammen und harmonische Schwingungen

Wenn wir die Position eines schwingenden Objekts über die Zeit aufzeichnen, erhalten wir ein Auslenkungs-Zeit-Diagramm, kurz $s(t)$ -Diagramm. Dabei steht $s$ für die Auslenkung (den Weg) und $t$ für die Zeit.

Ergibt dieses Diagramm eine perfekte, gleichmäßige Wellenlinie (eine Sinuskurve), sprechen wir von einer harmonischen Schwingung. Das bedeutet, dass die Schwingung nicht schwächer wird und die Amplitude immer gleich bleibt.

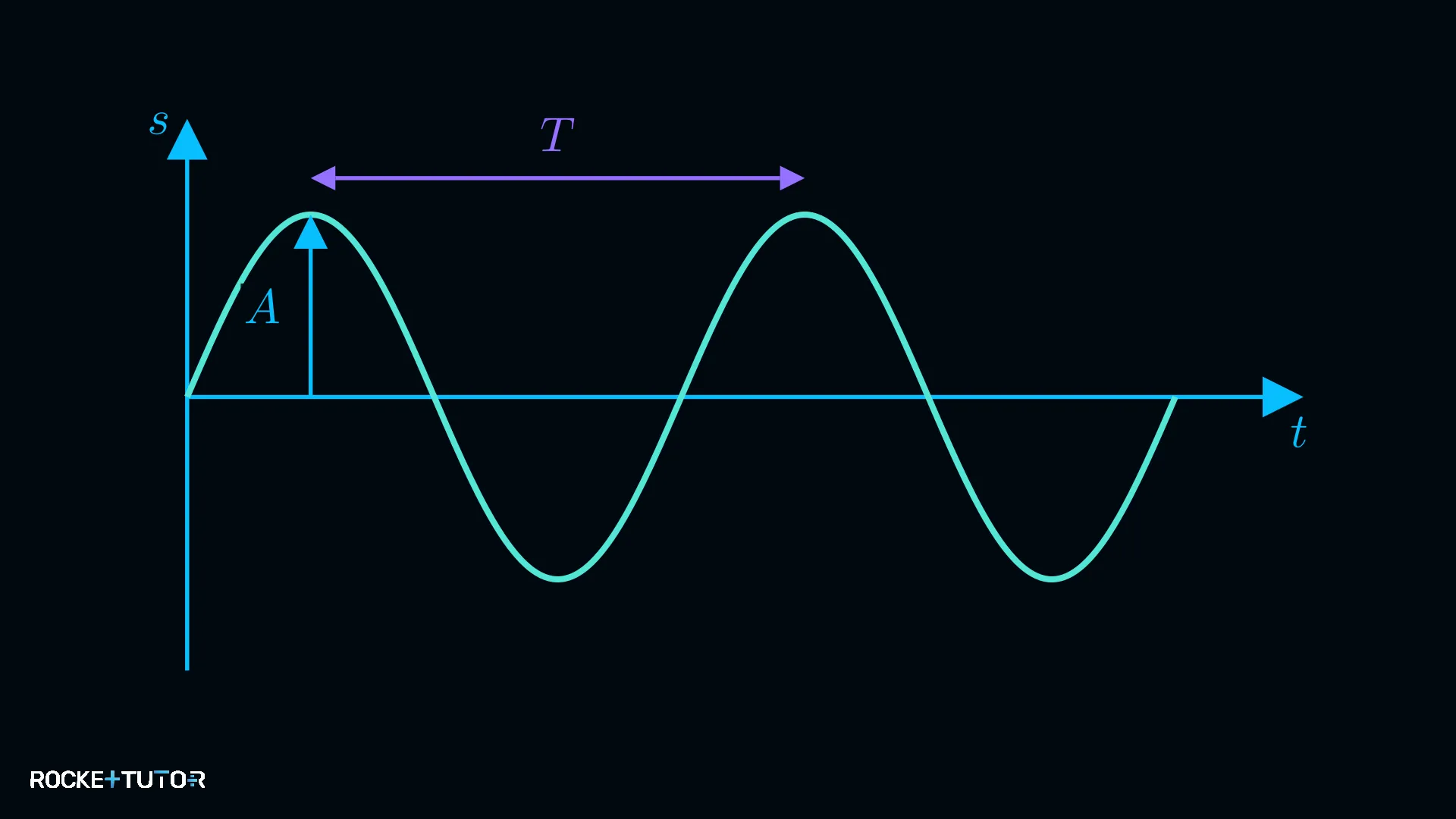

s(t)-Diagramm einer harmonischen Schwingung

Aus diesem Diagramm kannst du die wichtigsten Eigenschaften direkt ablesen:

Die Amplitude $\textcolor{#08BFFF}{A}$ ist der Abstand von der mittleren Nulllinie bis zum höchsten Punkt (dem Wellenberg).
Die Periodendauer $\textcolor{#9570FF}{T}$ ist der waagerechte Abstand zwischen zwei benachbarten Wellenbergen. Sie zeigt, wie lange eine vollständige Schwingung dauert.

Der Trick für mehr Genauigkeit: Oft ist es schwer, die Zeit für genau eine Schwingung exakt am Graphen abzulesen. Ein kleiner Ablesefehler verfälscht dein Ergebnis stark. Um diesen Fehler zu minimieren, misst man die Zeit für mehrere Schwingungen auf einmal und teilt das Ergebnis dann durch die Anzahl der Schwingungen.

Schritt-für-Schritt-Anleitung

Start- und Endpunkt wählen: Suche dir zwei gut ablesbare Punkte im Diagramm (z. B. zwei Wellenberge), die möglichst weit auseinander liegen.
Zeitspanne berechnen: Lies die Zeit am Endpunkt ( $t_{Ende}$ ) und am Startpunkt ( $t_{Start}$ ) ab. Berechne die vergangene Zeit: $\Delta t = t_{Ende} - t_{Start}$ .
Schwingungen zählen: Zähle, wie viele vollständige Schwingungen ( $n$ ) genau zwischen diesen beiden Punkten liegen.
Periodendauer berechnen: Teile die gesamte Zeitspanne durch die Anzahl der Schwingungen: $T = \frac{\Delta t}{n}$ .

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

In einem $s(t)$ -Diagramm einer harmonischen Schwingung liegen zwischen dem Zeitpunkt $t = 2{,}5 \text{ s}$ und $t = 8{,}0 \text{ s}$ genau $8$ vollständige Schwingungen. Berechne die Periodendauer $T$ und überprüfe, ob das Ergebnis sinnvoll ist.

Fortschritt

4 / 4

Schritt 1
Start- und Endpunkt wählen
Gegeben: Startzeitpunkt $t_{Start} = 2{,}5 \text{ s}$ , Endzeitpunkt $t_{Ende} = 8{,}0 \text{ s}$ .

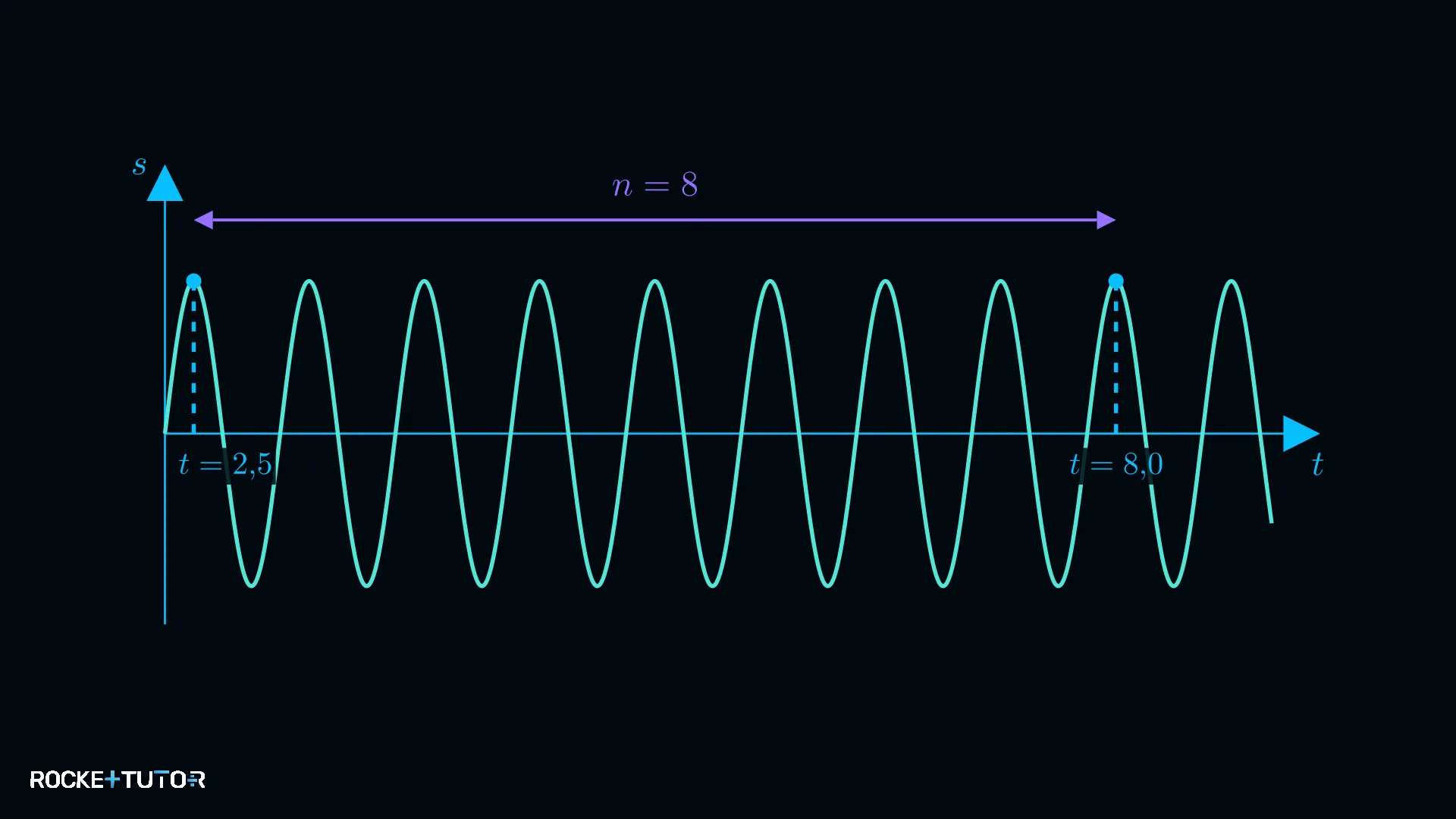

Diagramm mit Start- und Endpunkt
Schritt 2
Zeitspanne berechnen
$\Delta t = 8{,}0 \text{ s} - 2{,}5 \text{ s}$ $\Delta t = 5{,}5 \text{ s}$
Schritt 3
Schwingungen zählen
Gegeben: Anzahl der Schwingungen $n = 8$ .
Schritt 4 · Ergebnis
Periodendauer berechnen
$\textcolor{#9570FF}{T} = \frac{\Delta t}{n}$ $\textcolor{#9570FF}{T} = \frac{5{,}5 \text{ s}}{8}$ $\textcolor{#9570FF}{T} = 0{,}6875 \text{ s}$

Ergebnis:

Die Periodendauer der Schwingung beträgt gerundet $\textcolor{#9570FF}{0{,}69 \text{ s}}$ . Realitätscheck: Die Einheit ist Sekunden ( $\text{s}$ ), was für eine Zeitdauer korrekt ist. Da $8$ Schwingungen in $5{,}5$ Sekunden passen, muss eine einzelne Schwingung logischerweise etwas weniger als eine Sekunde dauern. Das Ergebnis ergibt physikalisch Sinn.
