Zeigerformalismus harmonischer Schwingungen einfach erklärt

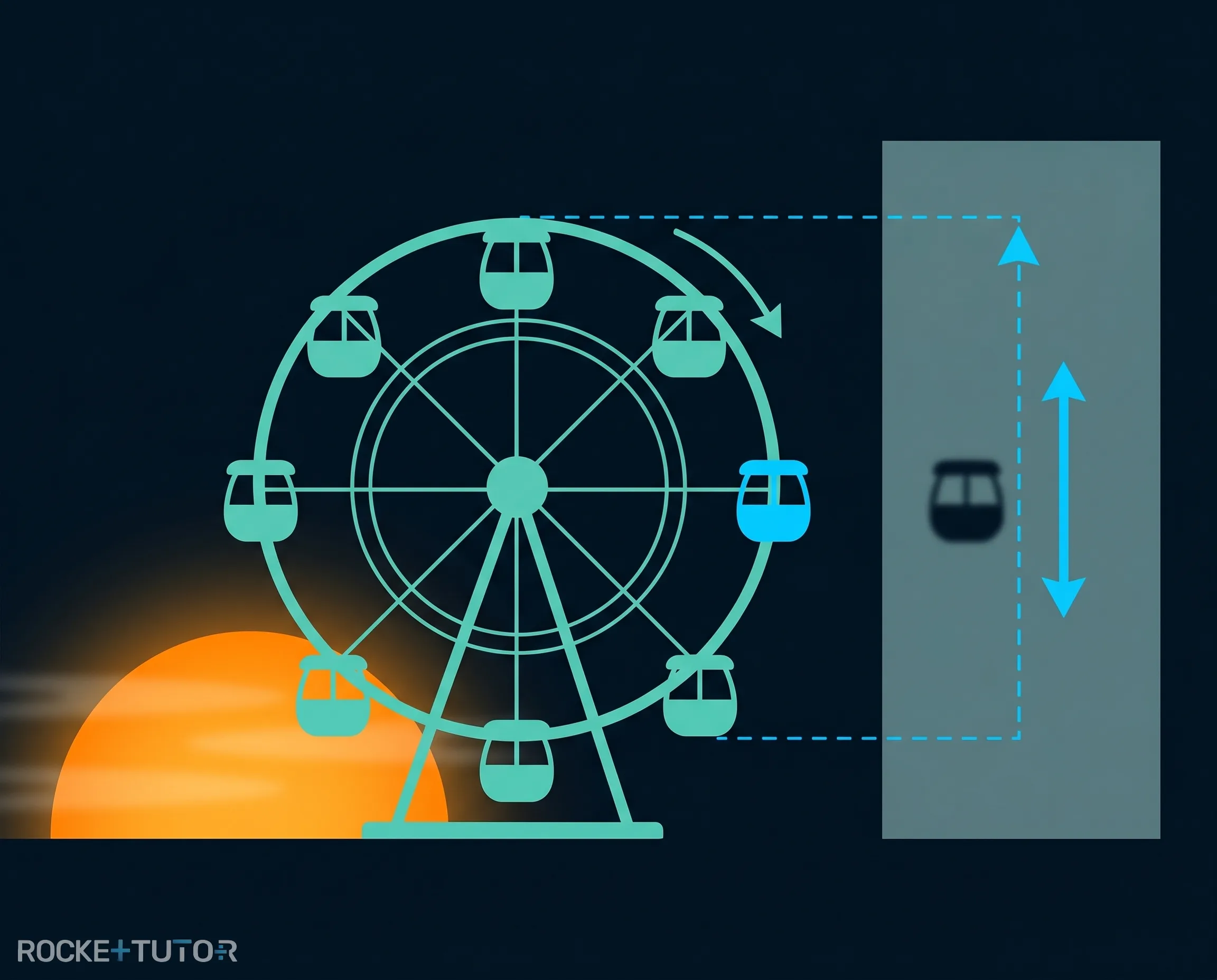

Stell dir vor, du stehst weit entfernt von einem Riesenrad, während die Sonne genau dahinter untergeht. Wenn du nur den Schatten einer einzelnen Kabine an einer Hauswand beobachtest, siehst du keine Kreisbewegung mehr. Der Schatten bewegt sich einfach nur in einer geraden Linie hoch und runter.

Genau diese Auf- und Abbewegung entspricht der Schwingung eines Federpendels! In dieser Lektion lernen wir, wie der Zeigerformalismus harmonischer Schwingungen funktioniert und wie Physiker einen unsichtbaren, rotierenden Zeiger (wie die Speiche des Riesenrads) nutzen, um die Bewegung eines Pendels ganz einfach mathematisch zu beschreiben.

Vorwissen

• Amplitude ($A$): Die maximale Auslenkung aus der Ruhelage. Beispiel: Ein Pendel schwingt maximal $0{,}05 \text{ m}$ nach oben und unten.
• Periodendauer ($T$): Die Zeit für eine komplette Hin- und Herbewegung. Beispiel: Ein Pendel benötigt $2 \text{ s}$ für eine volle Schwingung.
• Sinus im rechtwinkligen Dreieck: Formel: $\sin(\text{Winkel}) = \frac{\text{Gegenkathete}}{\text{Hypotenuse}}$ Beispiel: In einem Dreieck hilft der Sinus, die Höhe zu berechnen, wenn die längste Seite und der Winkel bekannt sind.

Aufgabentyp 1: Auslenkung berechnen mit dem Zeigermodell

Um die Auslenkung beim Zeigerformalismus harmonischer Schwingungen zu berechnen, nutzen wir das Zeigermodell und die Bewegungsgleichung. Ein Federpendel schwingt auf einer geraden Linie hoch und runter. Um diese Bewegung zu berechnen, stellen wir uns vor, dass die Schwingung der Schatten einer gleichförmigen Kreisbewegung ist.

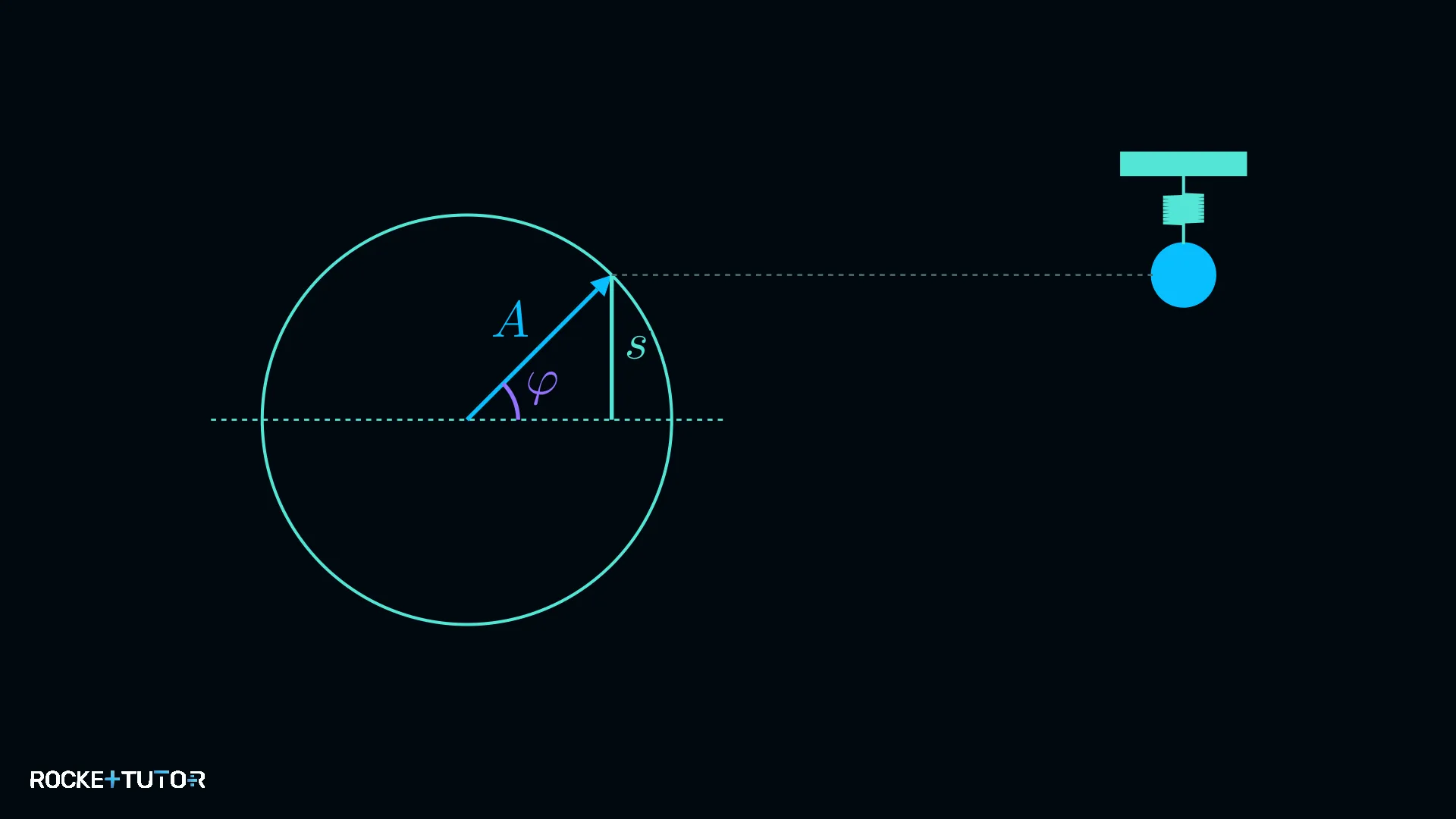

Wir zeichnen einen Kreis. Der Radius dieses Kreises entspricht genau der Amplitude $A$ unseres Pendels. In diesem Kreis rotiert ein Pfeil, den wir "Zeiger" nennen.

Wenn der Zeiger rotiert, überstreicht er einen bestimmten Phasenwinkel $\varphi$ (gesprochen: "Phi").

Die aktuelle Höhe der Zeigerspitze (die y-Koordinate) entspricht genau der Auslenkung $s$ des Pendels zu diesem Zeitpunkt.

Wenn wir uns den Zeiger ansehen, bildet er mit der waagerechten Achse ein rechtwinkliges Dreieck:

• Die Hypotenuse (längste Seite) ist die Amplitude $A$.
• Die Gegenkathete (Höhe) ist die Auslenkung $s$.
• Der Winkel ist der Phasenwinkel $\varphi$.

Mit unserem Vorwissen über den Sinus gilt:

$\sin(\textcolor{#9570FF}{\varphi}) = \frac{\textcolor{#53E5D6}{s}}{\textcolor{#08BFFF}{A}}$

Wenn wir diese Gleichung nach der Auslenkung $s$ auflösen (indem wir beide Seiten mit $A$ multiplizieren), erhalten wir die Bewegungsgleichung:

$\textcolor{#53E5D6}{s} = \textcolor{#08BFFF}{A} \cdot \sin(\textcolor{#9570FF}{\varphi})$

Die Gleichung aus dem ersten Schritt ist nützlich, aber meistens wollen wir wissen, wo sich das Pendel zu einer bestimmten Zeit $t$ befindet, und nicht bei einem bestimmten Winkel. Wir müssen also herausfinden, wie schnell der Winkel wächst.

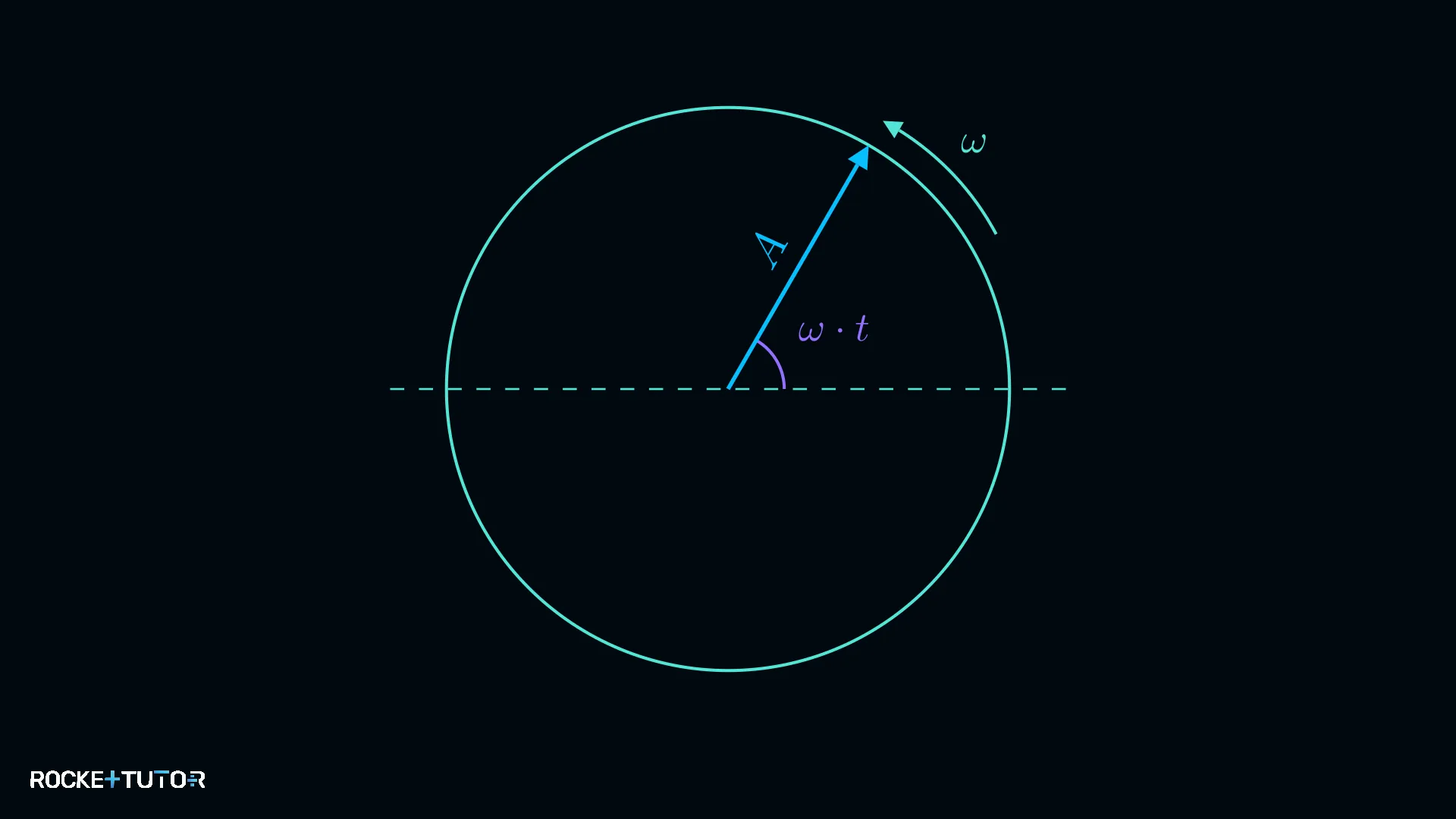

Die Geschwindigkeit, mit der der Zeiger rotiert, nennt man Winkelgeschwindigkeit $\omega$ (gesprochen: "Omega"). Sie gibt an, welcher Winkel pro Sekunde überstrichen wird:

$\omega = \frac{\textcolor{#9570FF}{\varphi}}{t}$

Wenn wir das umstellen, können wir den Phasenwinkel durch die Zeit ausdrücken:

$\textcolor{#9570FF}{\varphi} = \omega \cdot t$

Setzen wir das in unsere Bewegungsgleichung ein, erhalten wir die zeitabhängige Formel:

$\textcolor{#53E5D6}{s(t)} = \textcolor{#08BFFF}{A} \cdot \sin(\omega \cdot t)$

Real-World Context: Um $\omega$ zu berechnen, schauen wir uns eine volle Umdrehung an. Ein voller Kreis hat im Bogenmaß den Winkel $2\pi$. Die Zeit für eine volle Umdrehung ist genau eine Periodendauer $T$.

Daher berechnet sich die Winkelgeschwindigkeit so:

$\omega = \frac{2\pi}{T}$

Da die Frequenz $f$ (Anzahl der Schwingungen pro Sekunde) genau der Kehrwert der Periodendauer ist ($f = \frac{1}{T}$), können wir auch schreiben:

$\omega = 2\pi \cdot f$

Schritt-für-Schritt-Anleitung

1. Gegebene Werte notieren: Schreibe die Amplitude $A$, die Periodendauer $T$ und die gesuchte Zeit $t$ auf.
2. Winkelgeschwindigkeit berechnen: Nutze die Formel $\omega = \frac{2\pi}{T}$, um herauszufinden, wie schnell der Zeiger rotiert.
3. Bewegungsgleichung aufstellen: Setze die Werte in die Formel $s(t) = A \cdot \sin(\omega \cdot t)$ ein.
4. Auslenkung berechnen: Tippe die Werte in den Taschenrechner ein (unbedingt auf Bogenmaß/RAD einstellen!).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Die lineare Schwingung eines Federpendels lässt sich als Schatten (Projektion) eines rotierenden Zeigers darstellen.
• Der Radius des Kreises entspricht der Amplitude $A$.
• Die y-Koordinate des Zeigers ist die aktuelle Auslenkung $s$.
• Die Winkelgeschwindigkeit $\omega = \frac{2\pi}{T}$ verbindet den Winkel mit der Zeit.
• Die vollständige Bewegungsgleichung lautet: $\textcolor{#53E5D6}{s(t)} = \textcolor{#08BFFF}{A} \cdot \sin(\omega \cdot t)$.
