Magnetfelder um Drähte und die Stromerhaltung einfach erklärt

Stell dir vor, du schaltest deine Taschenlampe ein und sie leuchtet hell. Hast du dich jemals gefragt, ob die kleine Glühbirne den Strom eigentlich „auffrisst“? Viele Menschen glauben das!

Da wir den elektrischen Strom nicht sehen können, brauchen wir einen Trick, um dieses Rätsel zu lösen. In diesem Artikel zum Thema Magnetfelder um Drähte und die Stromerhaltung lernst du, wie ein einfaches Kabel eine unsichtbare magnetische Superkraft entwickelt. Mit einem normalen Kompass als unserem „Strom-Detektor“ werden wir ein für alle Mal beweisen, was wirklich mit dem Strom passiert, wenn er durch eine Lampe fließt!

Vorwissen

• Magnetfelder: Unsichtbare Kräfte um einen Magneten, die man mit Eisenfeilspänen oder einer Kompassnadel sichtbar machen kann. Beispiel: Wenn du einen Kompass neben einen Magneten legst, dreht sich die Nadel zum Magneten hin.
• Der Stromkreis: Elektrischer Strom besteht aus winzigen Teilchen (Elektronen), die in einem geschlossenen Kreis fließen. Beispiel: Strom fließt von der Batterie durch ein Kabel zur Lampe und durch ein anderes Kabel wieder zurück zur Batterie.

Aufgabentyp 1: Magnetfeld eines geraden Drahtes und Stromerhaltung

Du weißt bereits, dass normale Magnete ein Magnetfeld haben. Aber wusstest du, dass auch ein ganz normales Kabel zu einem Magneten wird, sobald elektrischer Strom hindurchfließt?

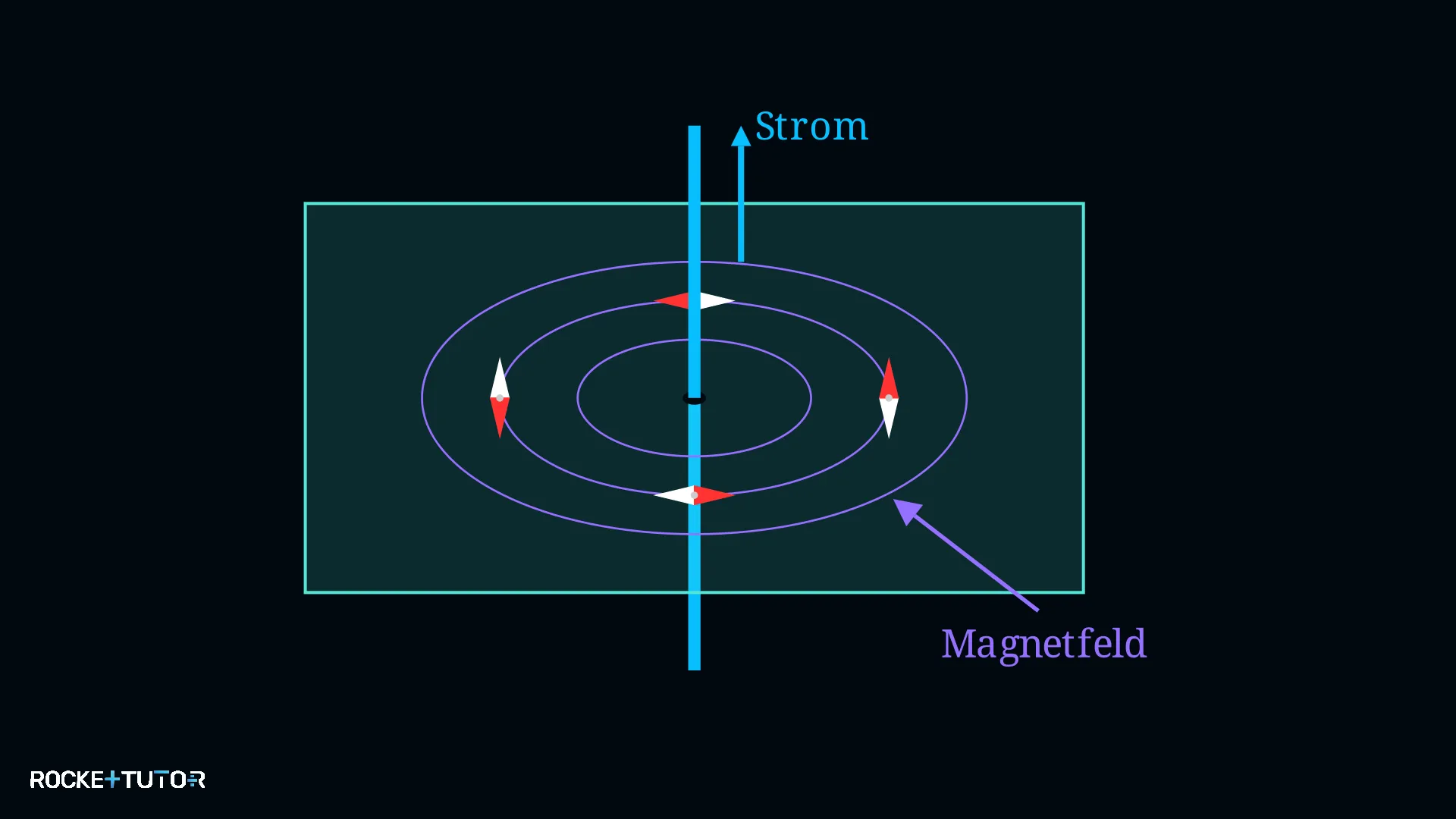

Wenn ein starker Strom durch ein gerades Kabel fließt, entsteht um das Kabel herum ein unsichtbares Magnetfeld. Dieses Feld sieht nicht aus wie bei einem normalen Stabmagneten. Es hat eine ganz besondere Form: Es bildet Kreise!

Stell dir vor, du wirfst einen Stein in einen ruhigen See. Die Wellen breiten sich in perfekten Ringen um die Einschlagstelle aus. Genau so liegen die Linien des Magnetfeldes wie Ringe um das Kabel. Wenn wir Eisenfeilspäne oder kleine Kompassnadeln um das Kabel legen, ordnen sie sich genau auf diesen kreisförmigen Linien an.

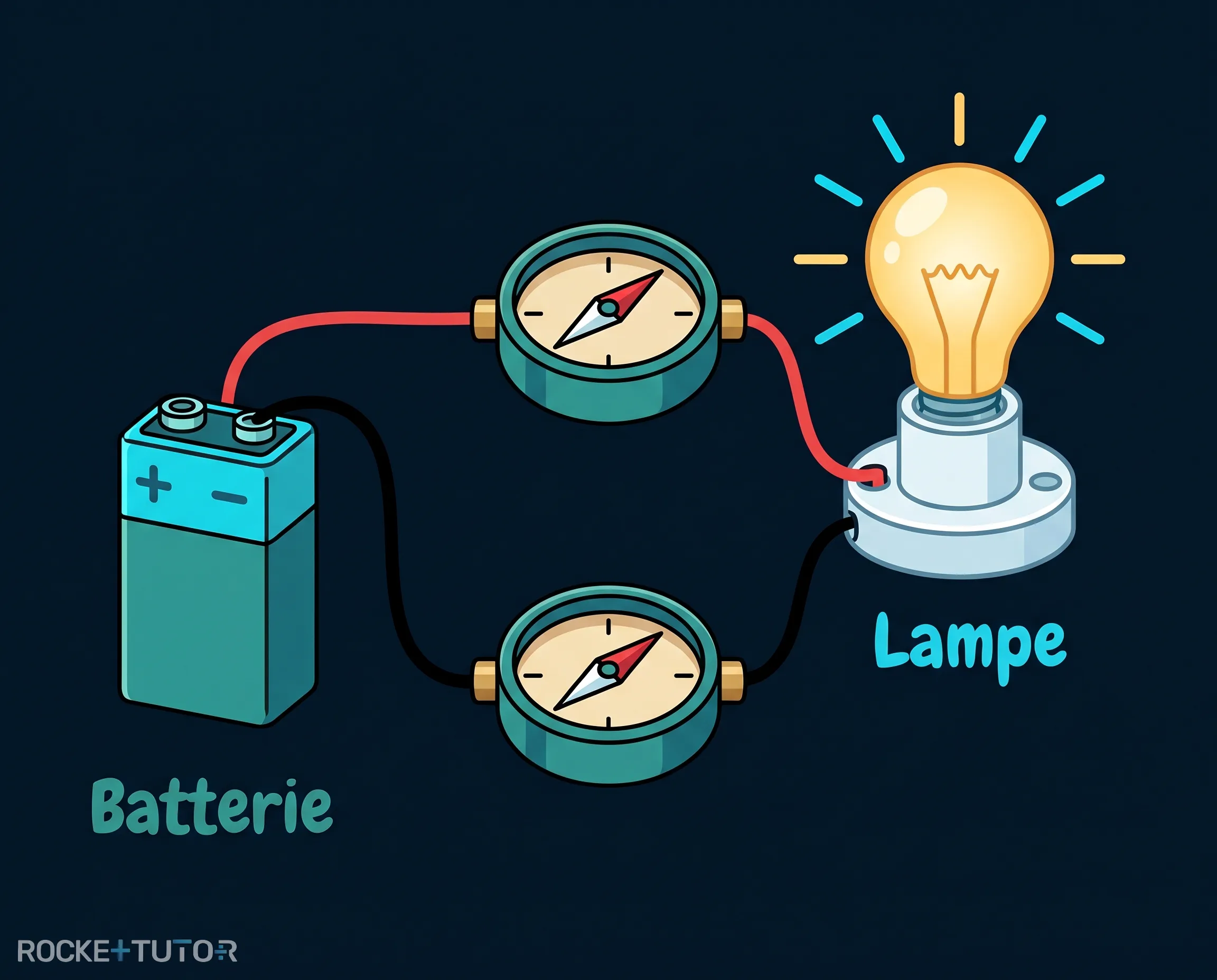

Der Kompass-Beweis: Wird Strom verbraucht?

Zweck: Wir wollen mit Hilfe von Magnetfeldern herausfinden, ob eine Lampe den Strom aufbraucht.

Materialien: Eine Batterie, eine kleine Lampe, Kabel und zwei identische Kompasse.

Durchführung:

1. Baue einen einfachen Stromkreis aus der Batterie, den Kabeln und der Lampe.
2. Lege den ersten Kompass direkt auf das Kabel vor der Lampe.
3. Lege den zweiten Kompass direkt auf das Kabel hinter der Lampe.
4. Schließe den Stromkreis, sodass die Lampe leuchtet, und beobachte die Nadeln der Kompasse.

Beobachtung: Sobald die Lampe leuchtet, drehen sich beide Kompassnadeln zur Seite. Das Erstaunliche ist: Die Nadel vor der Lampe und die Nadel hinter der Lampe schlagen exakt gleich weit aus!

Erklärung: Der Kompass reagiert auf das Magnetfeld des Kabels. Weil beide Kompasse genau gleich stark ausschlagen, wissen wir, dass das Magnetfeld vor und hinter der Lampe exakt gleich stark ist. Das bedeutet, dass auch der Strom vor und hinter der Lampe exakt gleich stark sein muss!

Strom geht niemals verloren

Unser Experiment mit den Kompassen hat ein großes Geheimnis gelüftet: Bauteile wie Lampen verbrauchen keinen Strom!

Stell dir den Strom wie Wasser vor, das durch einen geschlossenen Schlauch fließt. Die Lampe ist wie ein kleines Wasserrad in diesem Schlauch. Das Wasser fließt durch das Rad, treibt es an (die Lampe leuchtet), und fließt danach einfach weiter. Es geht kein einziger Tropfen Wasser verloren.

Genau so ist es mit den Elektronen im Stromkreis. Sie fließen aus der Batterie heraus, wandern durch die Lampe und fließen vollständig wieder in die Batterie zurück. Weil der Strom überall im Kreis gleich stark bleibt, ist auch das Magnetfeld überall gleich stark. Der Stromkreis ist also wirklich ein Kreis, in dem nichts verloren geht.

Schritt-für-Schritt-Anleitung

Wenn du in einer Aufgabe vorhersagen sollst, wie sich ein Kompass an einer anderen Stelle im Stromkreis verhält, nutze diesen Plan:

1. Finde den ersten Messwert: Lies in der Aufgabe nach, wie stark der Kompass an der ersten Stelle ausschlägt (z. B. vor der Lampe).
2. Erinnere dich an die goldene Regel: Rufe dir ins Gedächtnis: Strom wird niemals verbraucht. Er ist überall im einfachen Stromkreis gleich stark.
3. Übertrage das Ergebnis: Weil der Strom gleich bleibt, bleibt auch das Magnetfeld gleich. Der zweite Kompass muss also exakt denselben Ausschlag zeigen wie der erste.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Ein gerades, stromdurchflossenes Kabel erzeugt ein Magnetfeld, das wie kreisförmige Ringe um das Kabel herum verläuft.
• Bauteile wie Lampen oder Motoren verbrauchen keinen Strom. Die Elektronen fließen einfach hindurch.
• Weil der Strom überall im Stromkreis gleich stark ist, schlägt ein Kompass an jeder Stelle des Kabels exakt gleich weit aus.
