Übertragung und Umwandlung elektrischer Energie einfach erklärt

Stell dir vor, dein Fernseher wird von einem riesigen, lauten Holzrad in deinem Wohnzimmer angetrieben, das über ein dickes Lederband mit einer Windmühle draußen verbunden ist!

Zum Glück nutzen wir heute Elektrizität. In dieser Lektion lernst du alles über die Übertragung und Umwandlung elektrischer Energie. Du erfährst, wie Energie sicher und leise durch dünne Kabel reist und wie sie sich wie von Zauberhand in genau das verwandelt, was wir gerade brauchen – egal ob Licht, Wärme oder Bewegung!

Vorwissen

• Energieformen: Energie kann in verschiedenen Formen auftreten.

  Beispiel: Ein fahrendes Auto hat Bewegungsenergie, eine brennende Kerze hat Lichtenergie und Wärmeenergie.

• Elektrischer Stromkreis: Bauteile wie Batterien und Lampen werden mit Kabeln verbunden, damit Strom fließen kann.

  Beispiel: Wenn du einen Schalter drückst, schließt sich der Stromkreis und die Lampe leuchtet.

Aufgabentyp 1: Mechanische vs. Elektrische Energieübertragung

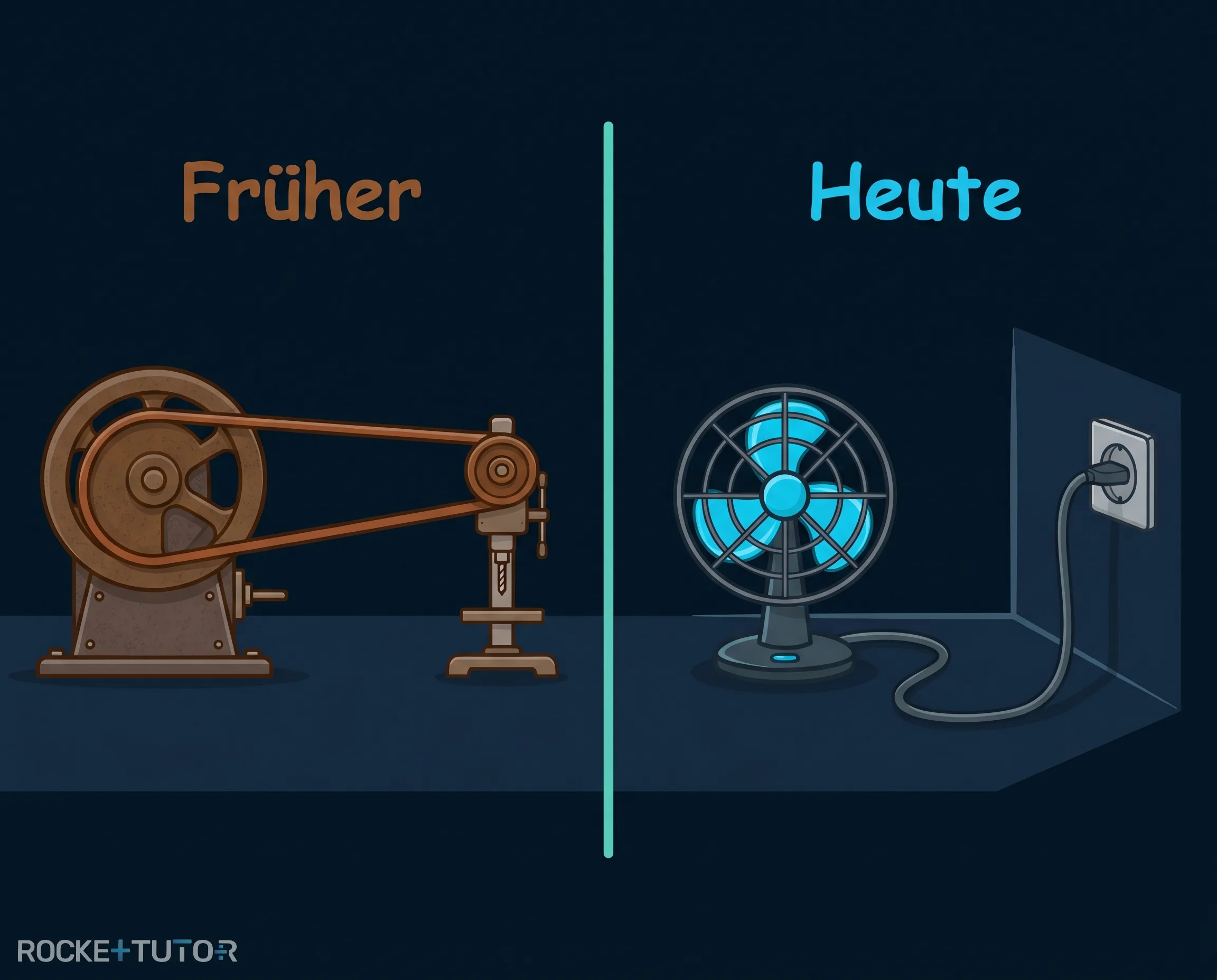

Früher war es sehr schwer, Energie von einem Ort zum anderen zu bringen. In alten Fabriken nutzte man die mechanische Energieübertragung. Eine riesige Dampfmaschine drehte ein großes Rad. Von dort aus liefen dicke Lederbänder, sogenannte Transmissionsriemen, quer durch die ganze Halle zu den anderen Maschinen.

Das hatte viele Nachteile: Die Riemen mussten immer schnurgerade gespannt sein. Sie waren extrem laut, sehr umständlich aufzubauen und für die Arbeiter sehr gefährlich.

Heute nutzen wir die elektrische Energieübertragung. Die Energie fließt als elektrischer Strom durch dünne Kabel. Das ist ein riesiger Fortschritt! Kabel müssen nicht gerade verlaufen. Man kann sie sicher um Ecken biegen, unter der Erde verstecken oder unsichtbar in Wänden verlegen. Außerdem ist es völlig lautlos und viel sicherer.

Aufgabentyp 2: Energieumwandlungen und Energieketten

Elektrische Energie ist wie ein "Joker" in einem Kartenspiel: Sie ist super praktisch, weil man sie ganz leicht in andere Energieformen verwandeln kann.

In einem elektrischen Stromkreis gibt es Bauteile, die genau das tun:

• Ein Generator (wie ein Dynamo) wandelt Bewegungsenergie in elektrische Energie um.
• Ein Elektromotor macht genau das Gegenteil: Er wandelt elektrische Energie wieder in Bewegungsenergie um.
• Eine Lampe wandelt elektrische Energie in Lichtenergie und Wärmeenergie um.
• Eine Solarzelle wandelt Lichtenergie aus dem Sonnenlicht in elektrische Energie um.

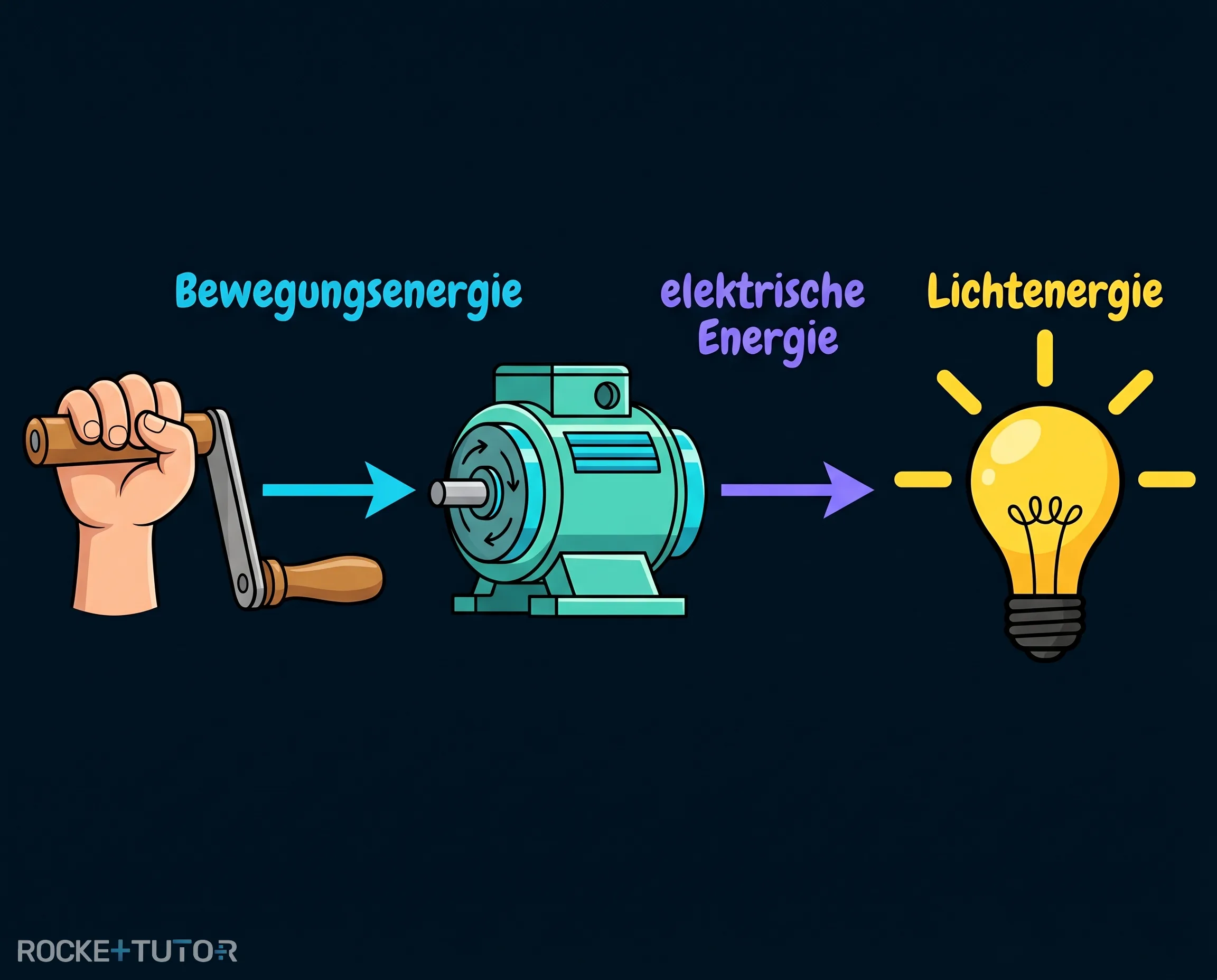

Um zu zeigen, welchen Weg die Energie nimmt, zeichnen wir eine Energiekette. Sie zeigt Schritt für Schritt, wie die Energie weitergegeben und verwandelt wird.

Schritt-für-Schritt-Anleitung

1. Startenergie finden: Überlege: Womit fängt alles an? (Zum Beispiel: Muskelkraft, ein drehendes Rad oder Sonnenlicht).
2. Den Umwandler bestimmen: Welches Gerät nimmt die Energie auf und verwandelt sie? (Zum Beispiel: Generator, Motor, Lampe).
3. Die neue Energieform benennen: Was kommt aus dem Gerät heraus? (Zum Beispiel: Strom, Licht oder Bewegung).
4. Mit Pfeilen verbinden: Schreibe die Energieformen auf und verbinde sie mit einem Pfeil ($\to$). Der Pfeil bedeutet "wird umgewandelt in".

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

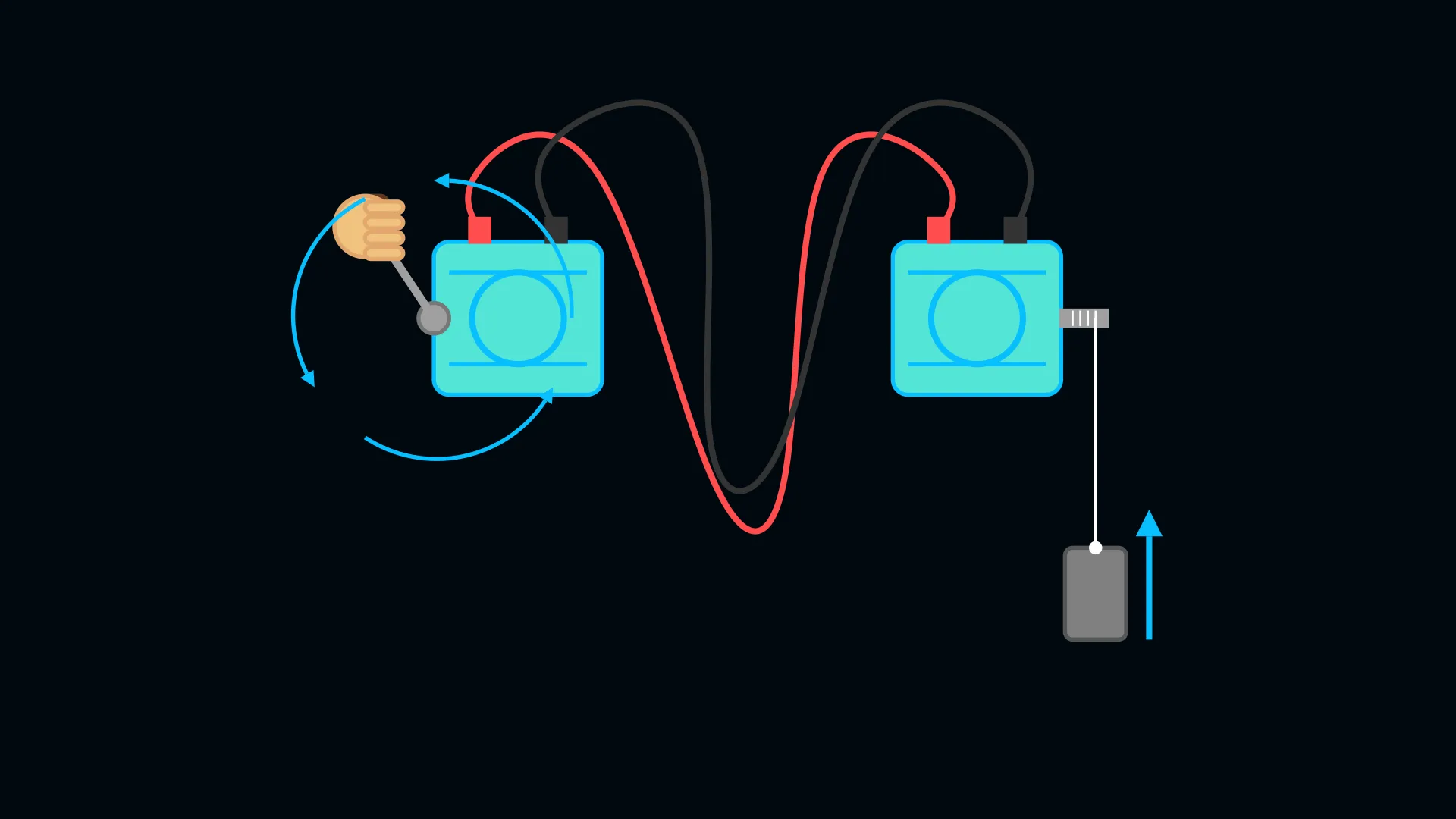

Erstelle eine Energiekette für einen Handkurbelgenerator. Du drehst die Kurbel mit deiner Hand. Der Generator erzeugt Strom, der über Kabel zu einem Elektromotor fließt. Der Motor zieht dann an einem Faden ein Gewicht nach oben.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Startenergie finden

   Deine Muskeln nutzen chemische Energie aus deinem Essen, um die Kurbel zu drehen. Das ist Bewegungsenergie.

2. 2
   Schritt 2
   Den Umwandler bestimmen

   Der Generator wandelt die Bewegung in elektrische Energie um.

3. 3
   Schritt 3
   Die neue Energieform benennen

   Der Motor bekommt den Strom und wandelt ihn wieder in Bewegungsenergie um, damit das Gewicht nach oben gezogen wird.

4. 4
   Schritt 4 · Ergebnis
   Mit Pfeilen verbinden

   Chemische Energie $\to$ Bewegungsenergie $\to$ elektrische Energie $\to$ Bewegungsenergie

Ergebnis:

Am Anfang steht die Muskelkraft (chemisch) und am Ende bewegt sich das Gewicht (Bewegung). Die Kette macht physikalisch Sinn!

Beispiel 2

Aufgabe

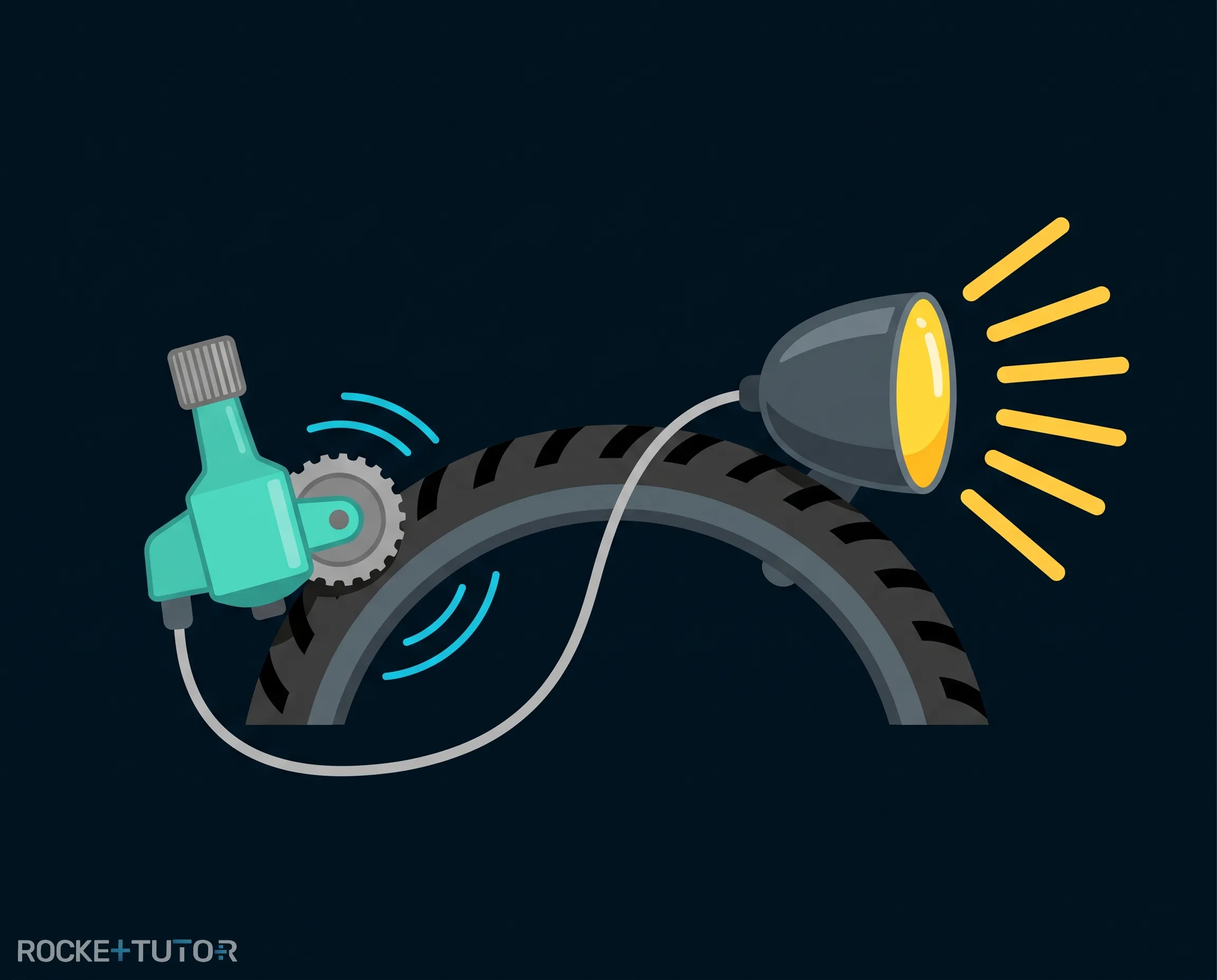

Erstelle eine Energiekette für deine Fahrradbeleuchtung. Das drehende Vorderrad treibt den Dynamo an, und die Lampe beginnt zu leuchten und wird warm.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Startenergie finden

   Das drehende Vorderrad hat Bewegungsenergie.

2. 2
   Schritt 2
   Den Umwandler bestimmen

   Der Dynamo wandelt diese Bewegung in elektrische Energie um.

3. 3
   Schritt 3
   Die neue Energieform benennen

   Die Lampe nutzt den Strom und wandelt ihn in Lichtenergie und Wärmeenergie um.

4. 4
   Schritt 4 · Ergebnis
   Mit Pfeilen verbinden

   Bewegungsenergie $\to$ elektrische Energie $\to$ Lichtenergie + Wärmeenergie

Ergebnis:

Wir starten mit dem drehenden Rad (Bewegung) und am Ende leuchtet die Straße (Licht). Das passt perfekt zu einer Fahrradlampe!

Beispiel 3

Aufgabe

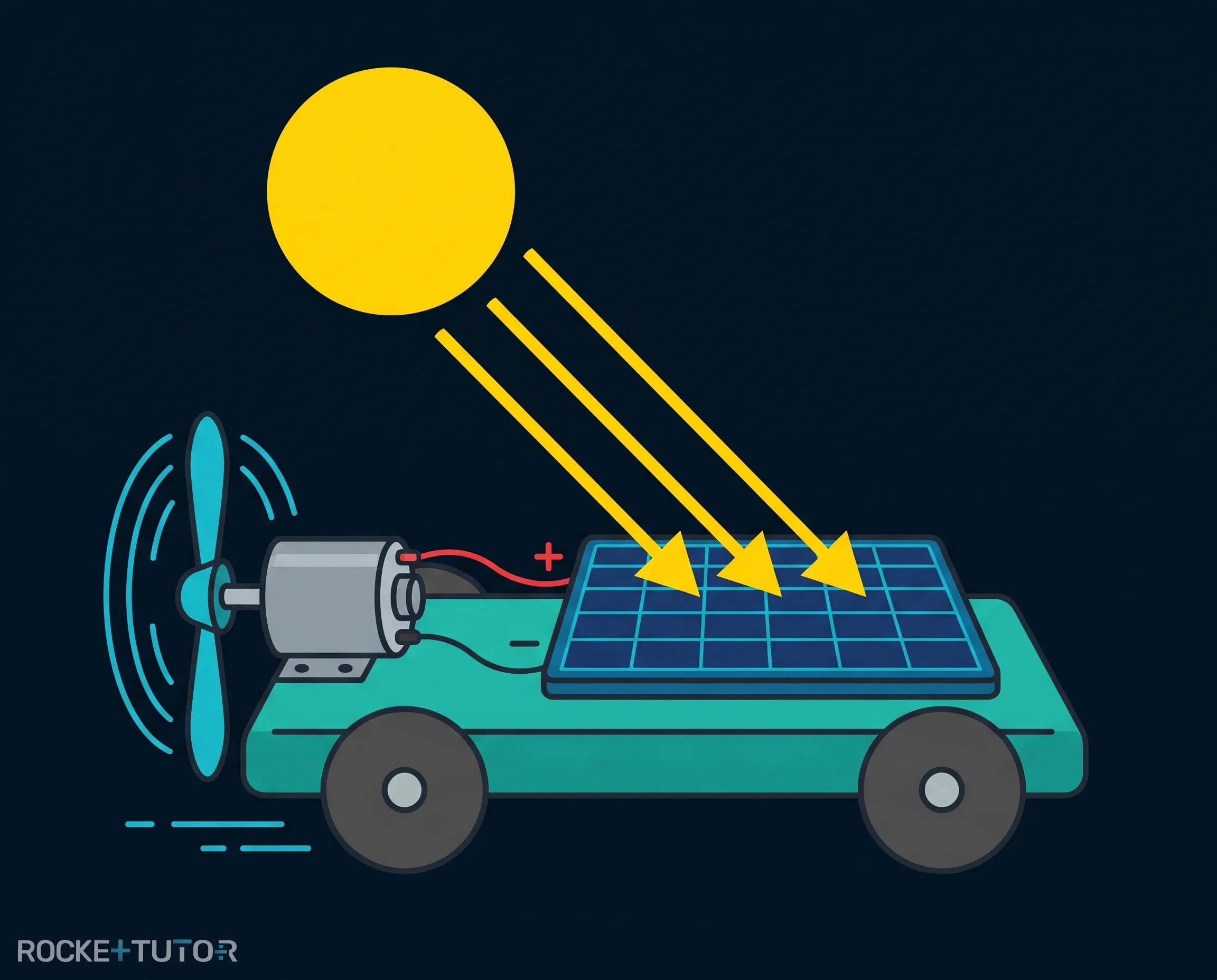

Erstelle eine Energiekette für ein Solar-Spielzeugauto. Die Sonne scheint auf eine Solarzelle, die einen kleinen Elektromotor antreibt, damit das Auto fährt.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Startenergie finden

   Die Sonne strahlt hell und liefert Lichtenergie.

2. 2
   Schritt 2
   Den Umwandler bestimmen

   Die Solarzelle fängt das Licht ein und wandelt es in elektrische Energie um.

3. 3
   Schritt 3
   Die neue Energieform benennen

   Der Motor nutzt den Strom und wandelt ihn in die Bewegungsenergie der Räder um.

4. 4
   Schritt 4 · Ergebnis
   Mit Pfeilen verbinden

   Lichtenergie $\to$ elektrische Energie $\to$ Bewegungsenergie

Ergebnis:

Ohne Sonne (Licht) fährt das Auto nicht (Bewegung). Die Kette beschreibt genau diesen Weg!

Aufgabentyp 3: Energietransport über weite Strecken

Kabel sind nicht nur super flexibel, sie können auch extrem lang sein. Das ist ein weiterer riesiger Vorteil der Elektrizität.

Zentrale Erkenntnis: Mit elektrischen Stromkreisen kann Energie über sehr weite Strecken transportiert werden.

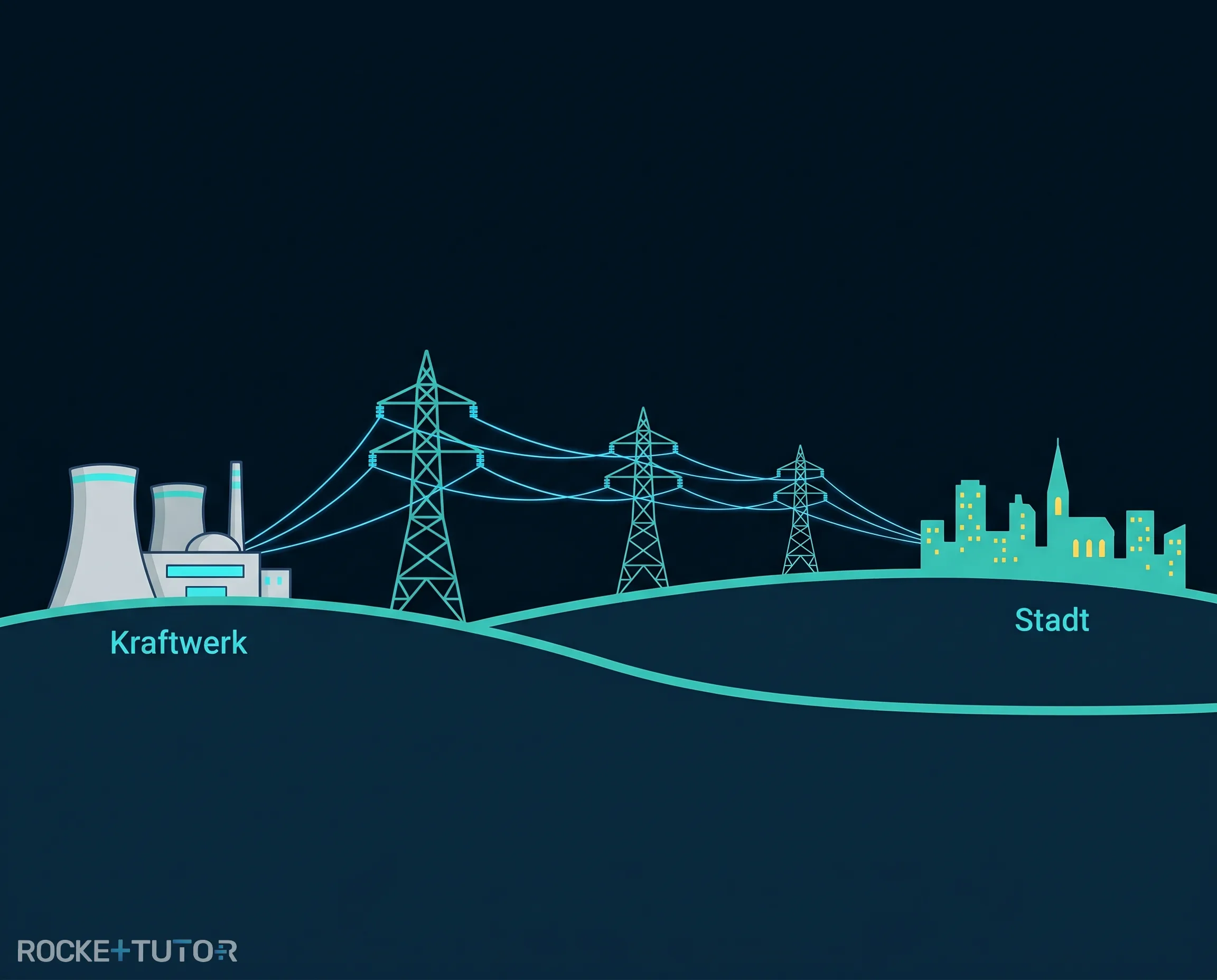

Alltagsbezug: Ein tolles Beispiel dafür aus dem echten Leben sind Hochspannungsleitungen. Das sind die dicken Kabel, die du oft an großen Stahlmasten auf Feldern siehst.

Sie transportieren die elektrische Energie von riesigen Kraftwerken quer durch ganz Europa bis zu den Steckdosen in unseren Häusern. Ohne diese langen Stromkreise hätten wir zu Hause keinen Strom!

Wichtige Erkenntnisse

• Elektrische Energieübertragung ist viel sicherer und flexibler als alte mechanische Systeme mit Rädern und Riemen, da Kabel um Ecken und in Wänden verlegt werden können.
• Elektrische Energie ist sehr vielseitig, weil sie sich leicht in andere Formen (wie Licht, Wärme oder Bewegung) umwandeln lässt.
• Eine Energiekette zeigt mit Pfeilen ($\to$), wie Energie von einem Gerät zum nächsten weitergegeben und verwandelt wird.
• Mit elektrischen Stromkreisen (wie Hochspannungsleitungen) kann Energie über riesige Entfernungen transportiert werden.
