Wärmekraftmaschinen & Kreisprozesse einfach erklärt

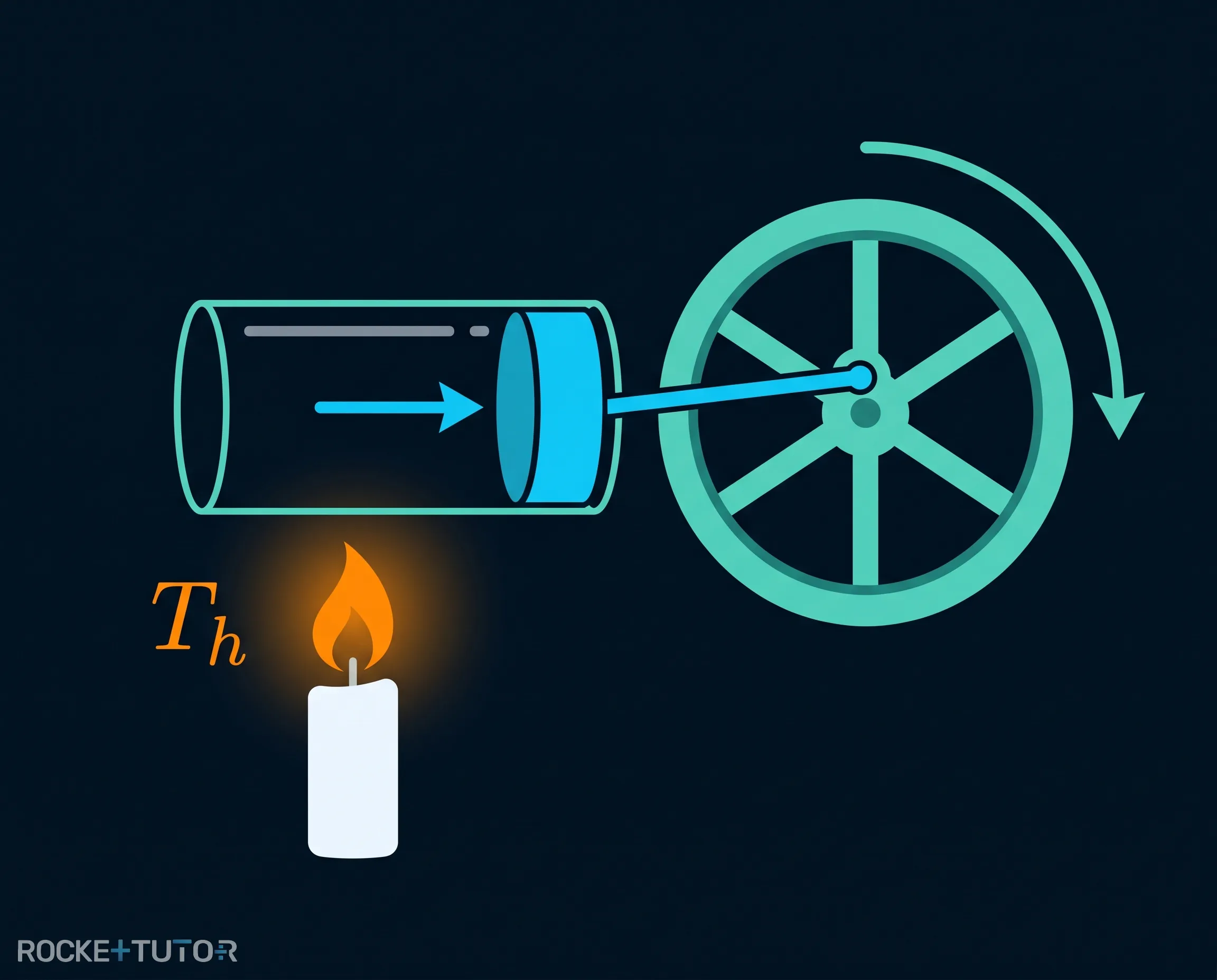

Stell dir vor, du könntest mit der Hitze einer einfachen Kerze ein Rad antreiben. Genau das ist das Geheimnis hinter fast allen Kraftwerken und Automotoren!

Maschinen, die Wärme in Bewegung umwandeln, nennen wir Wärmekraftmaschinen. In diesem Artikel zum Thema Wärmekraftmaschinen, Kreisprozesse und Wirkungsgrad schauen wir uns an, wie diese Motoren atmen, warum sie in einem ständigen Kreislauf arbeiten müssen und wie wir berechnen können, wie effizient sie wirklich sind. Du wirst lernen, warum selbst der allerbeste Motor der Welt niemals die gesamte Wärme in Bewegung umwandeln kann!

Vorwissen

• Isothermer Prozess: Die Temperatur bleibt konstant. Wenn sich das Volumen ändert, muss Wärme mit der Umgebung ausgetauscht werden. Beispiel: Ein Gas wird so langsam zusammengedrückt, dass die entstehende Wärme an die Luft entweichen kann und das Gas nicht heißer wird.
• Isochorer Prozess: Das Volumen bleibt konstant. Druck und Temperatur ändern sich. Beispiel: Eine geschlossene Spraydose wird in der Sonne erhitzt. Das Volumen bleibt gleich, aber der Druck steigt.
• Volumenarbeit ($W$): Die Arbeit, die ein Gas verrichtet, wenn es sich ausdehnt (und z.B. einen Kolben wegschiebt). Beispiel: Heißes Gas dehnt sich im Zylinder aus und drückt den Kolben nach oben.

Aufgabentyp 1: Der ideale Stirling-Kreisprozess

Damit ein Motor nicht nur einmal zuckt, sondern dauerhaft läuft, muss das Gas im Inneren immer wieder in seinen Ausgangszustand zurückkehren. Das nennt man einen Kreisprozess. Ein berühmtes Modell dafür ist der Stirling-Motor.

Wir schauen uns den idealen Ablauf in vier Schritten an. Stell dir ein Gas in einem Zylinder mit einem Kolben vor:

• Schritt a: Isotherme Expansion: Das Gas wird von außen auf eine hohe Temperatur $\textcolor{#CE5331}{T_h}$ erhitzt. Es dehnt sich aus und drückt den Kolben weg. Das Gas verrichtet Arbeit!
• Schritt b: Isochore Abkühlung: Der Kolben wird festgehalten (Volumen bleibt gleich). Das Gas kühlt auf eine tiefe Temperatur $\textcolor{#08BFFF}{T_t}$ ab. Der Druck sinkt.
• Schritt c: Isotherme Kompression: Das Gas wird bei der kalten Temperatur $\textcolor{#08BFFF}{T_t}$ wieder zusammengedrückt. Weil es kalt ist, geht das viel leichter, als es vorher beim Ausdehnen war.
• Schritt d: Isochore Erwärmung: Der Kolben bleibt wieder stehen. Das Gas wird wieder erhitzt, der Druck steigt, und wir sind zurück am Anfang!

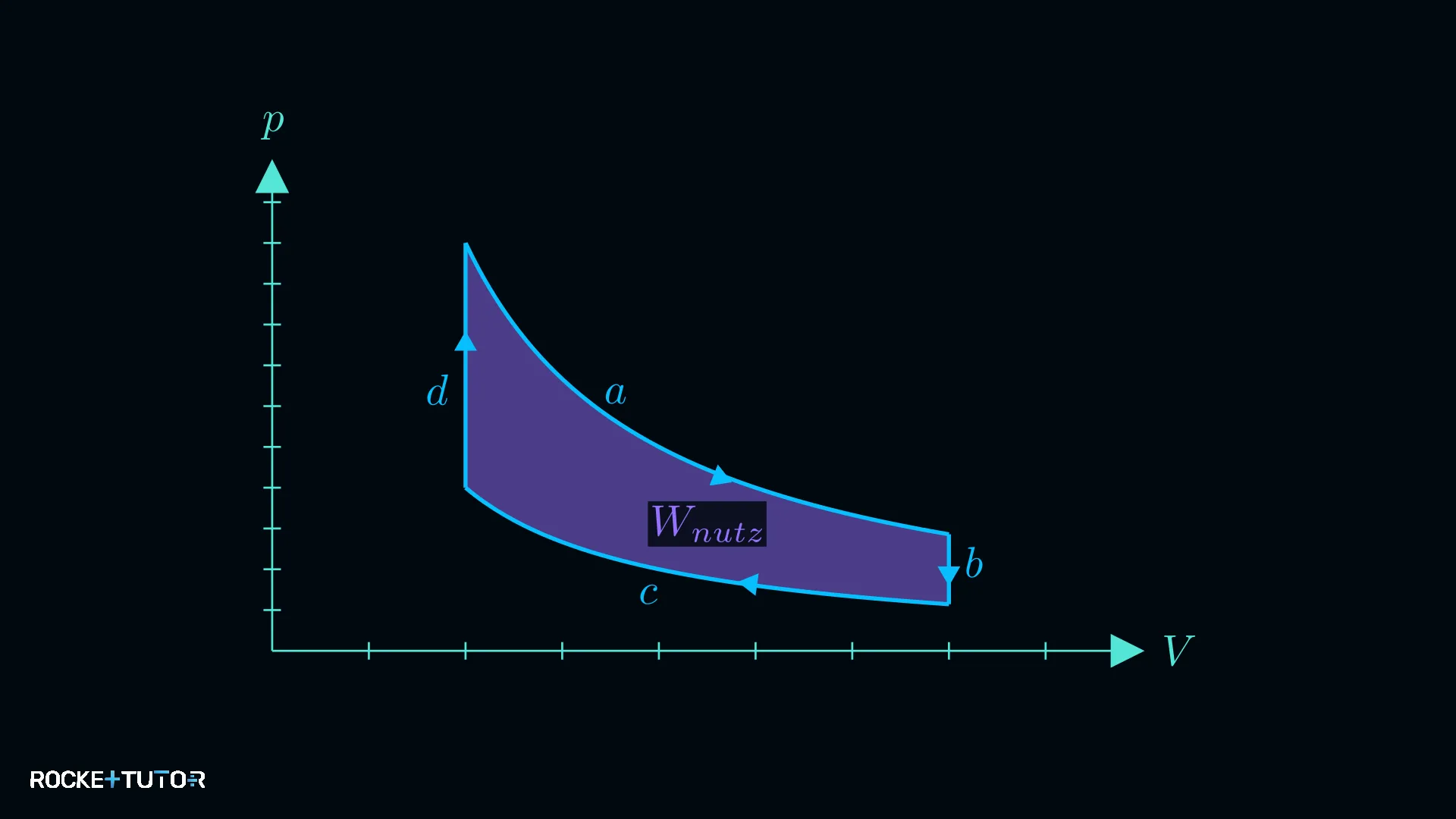

Physiker zeichnen diesen Herzschlag des Motors in ein p-V-Diagramm (Druck-Volumen-Diagramm):

Das Wichtigste an diesem Diagramm ist die eingeschlossene Fläche in der Mitte. Wenn das Gas sich heiß ausdehnt (Schritt a), leistet es viel Arbeit. Wenn wir es kalt zusammendrücken (Schritt c), müssen wir ein bisschen Arbeit hineinstecken. Die Differenz daraus ist unser Gewinn!

Diese Fläche ist die Nutzarbeit ($\textcolor{#9570FF}{W_{nutz}}$). Das ist die Energie, die am Ende wirklich das Rad antreibt.

Aufgabentyp 2: Thermischer Wirkungsgrad von Wärmekraftmaschinen

Alltagsbezug: Wenn du für 100 Euro tankst, möchtest du, dass möglichst viel von diesem Geld in die Bewegung des Autos fließt und nicht nur die Motorhaube erhitzt.

Der thermische Wirkungsgrad ($\eta$) (sprich: Eta) sagt uns genau das: Wie effektiv ist unsere Maschine? Er vergleicht das, was wir herausbekommen (die Nutzarbeit $\textcolor{#9570FF}{W_{nutz}}$), mit dem, was wir hineinstecken (die zugeführte Wärme $\textcolor{#CE5331}{Q_h}$).

Für ideale Maschinen hängt dieser Wirkungsgrad nur von den zwei Temperaturen ab: der heißen Temperatur $\textcolor{#CE5331}{T_h}$ (z.B. das Feuer) und der kalten Temperatur $\textcolor{#08BFFF}{T_t}$ (z.B. die kühle Umgebungsluft).

Die Formel lautet:

$\eta = 1 - \frac{\textcolor{#08BFFF}{T_t}}{\textcolor{#CE5331}{T_h}}$

Wichtige Regel: Der Wirkungsgrad liegt immer zwischen 0 und 1 (also zwischen $0\%$ und $100\%$). Er kann niemals 1 sein, weil wir immer etwas Abwärme an die kalte Umgebung abgeben müssen. Ein Motor ohne Auspuff funktioniert nicht!

Schritt-für-Schritt-Anleitung

1. Temperaturen identifizieren: Finde im Text die hohe Temperatur ($\textcolor{#CE5331}{T_h}$) und die tiefe Temperatur ($\textcolor{#08BFFF}{T_t}$).
2. In Kelvin umrechnen (Sehr wichtig!): Du darfst in dieser Formel niemals Grad Celsius ($^\circ\text{C}$) verwenden! Addiere immer $273,15$, um Kelvin ($\text{K}$) zu erhalten. Formel: $T \text{ in K} = T \text{ in } ^\circ\text{C} + 273,15$
3. In die Formel einsetzen: Setze die Kelvin-Werte in die Formel $\eta = 1 - \frac{\textcolor{#08BFFF}{T_t}}{\textcolor{#CE5331}{T_h}}$ ein.
4. Ergebnis in Prozent umwandeln: Multipliziere das Dezimalergebnis mit $100$, um den Wirkungsgrad in Prozent zu erhalten.

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

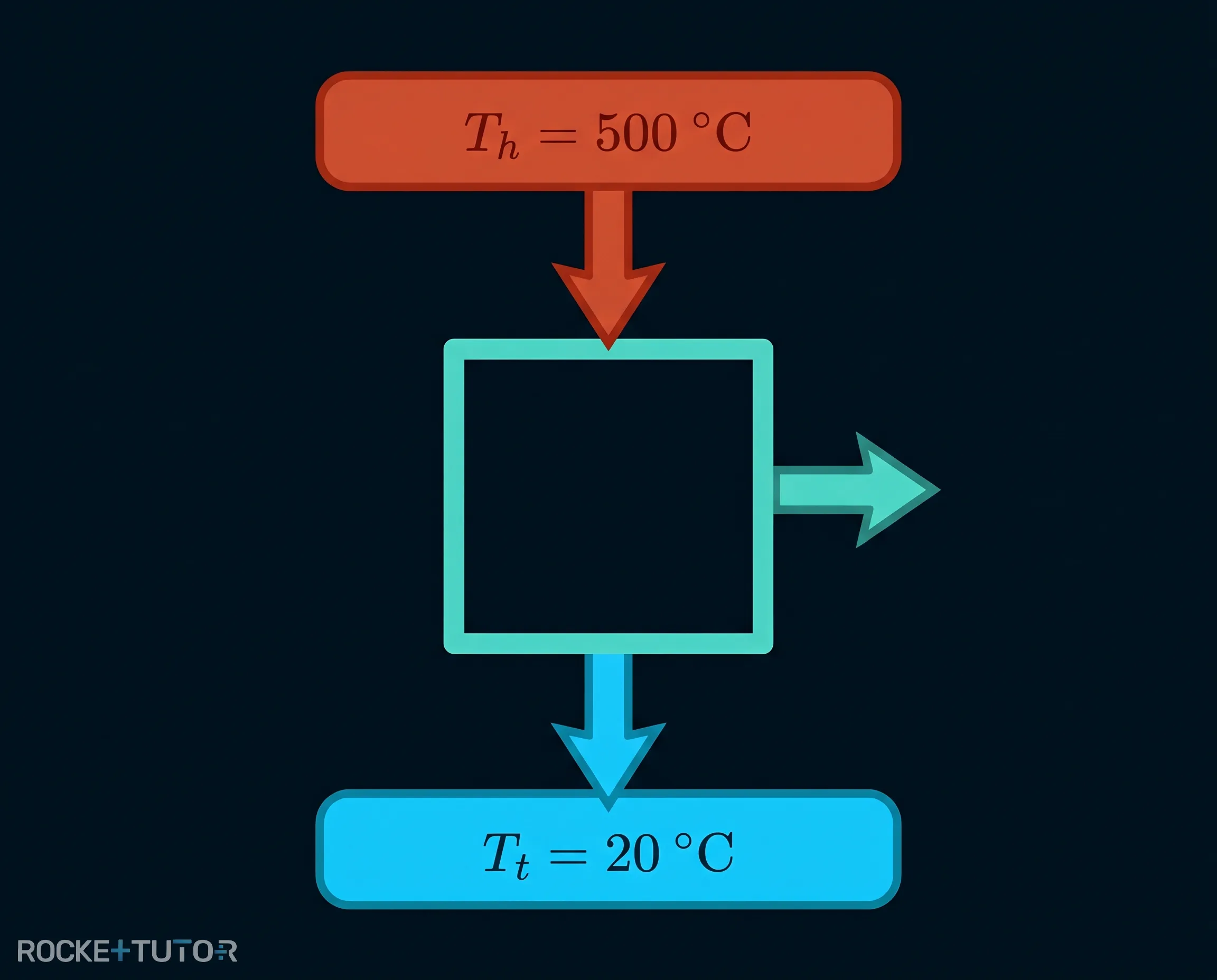

Ein idealer Stirlingmotor wird mit einer heißen Flamme bei $500 ^\circ\text{C}$ betrieben. Die Abwärme wird an die Umgebungsluft abgegeben, die $20 ^\circ\text{C}$ kalt ist. Berechne den maximalen thermischen Wirkungsgrad dieses Motors in Prozent.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Temperaturen identifizieren

   Heiße Temperatur: $\textcolor{#CE5331}{T_h} = 500 ^\circ\text{C}$ Tiefe Temperatur: $\textcolor{#08BFFF}{T_t} = 20 ^\circ\text{C}$

2. 2
   Schritt 2
   In Kelvin umrechnen

   $\textcolor{#CE5331}{T_h} = 500 + 273,15 = \textcolor{#CE5331}{773,15 \text{ K}}$ $\textcolor{#08BFFF}{T_t} = 20 + 273,15 = \textcolor{#08BFFF}{293,15 \text{ K}}$

3. 3
   Schritt 3
   In die Formel einsetzen

   $\eta = 1 - \frac{\textcolor{#08BFFF}{T_t}}{\textcolor{#CE5331}{T_h}}$

   $\eta = 1 - \frac{\textcolor{#08BFFF}{293,15 \text{ K}}}{\textcolor{#CE5331}{773,15 \text{ K}}}$

   Die Einheit Kelvin ($\text{K}$) kürzt sich weg:

   $\eta = 1 - 0,379$

   $\eta = 0,621$

4. 4
   Schritt 4 · Ergebnis
   Ergebnis in Prozent umwandeln

   $0,621 \cdot 100 = 62,1 \%$

Ergebnis:

Der maximale thermische Wirkungsgrad des Motors beträgt $62,1 \%$. Reality Check: Das Ergebnis liegt zwischen $0$ und $100 \%$. Es bedeutet, dass selbst dieser perfekte Motor nur etwa $62 \%$ der Hitze in Bewegung umwandelt. Der Rest ($38 \%$) geht als Abwärme verloren. Das ist physikalisch absolut sinnvoll!

---

Aufgabentyp 3: Der Carnot-Prozess und reale vs. ideale Maschinen

Neben dem Stirling-Motor gibt es noch einen weiteren berühmten theoretischen Kreisprozess: den Carnot-Kreisprozess. Er gilt als die absolute Obergrenze dessen, was physikalisch möglich ist.

Der Carnot-Prozess besteht ebenfalls aus vier Schritten, nutzt aber neben isothermen Prozessen auch adiabatische Prozesse.

• Adiabatisch bedeutet: Das System ist perfekt isoliert. Es geht absolut keine Wärme nach draußen verloren und es kommt keine von außen hinein ($Q = 0$).

Sowohl der ideale Stirling- als auch der Carnot-Prozess existieren nur auf dem Papier. Sie gehen von perfekten Bedingungen aus: keine Reibung, keine undichten Ventile, perfekte Isolierung.

In der echten Welt haben wir jedoch reale Maschinen:

• Kolben reiben an den Wänden (Reibung kostet Energie).
• Wärme entweicht durch das Metall des Motors nach draußen (Wärmeverlust).

Was bedeutet das für unser p-V-Diagramm?

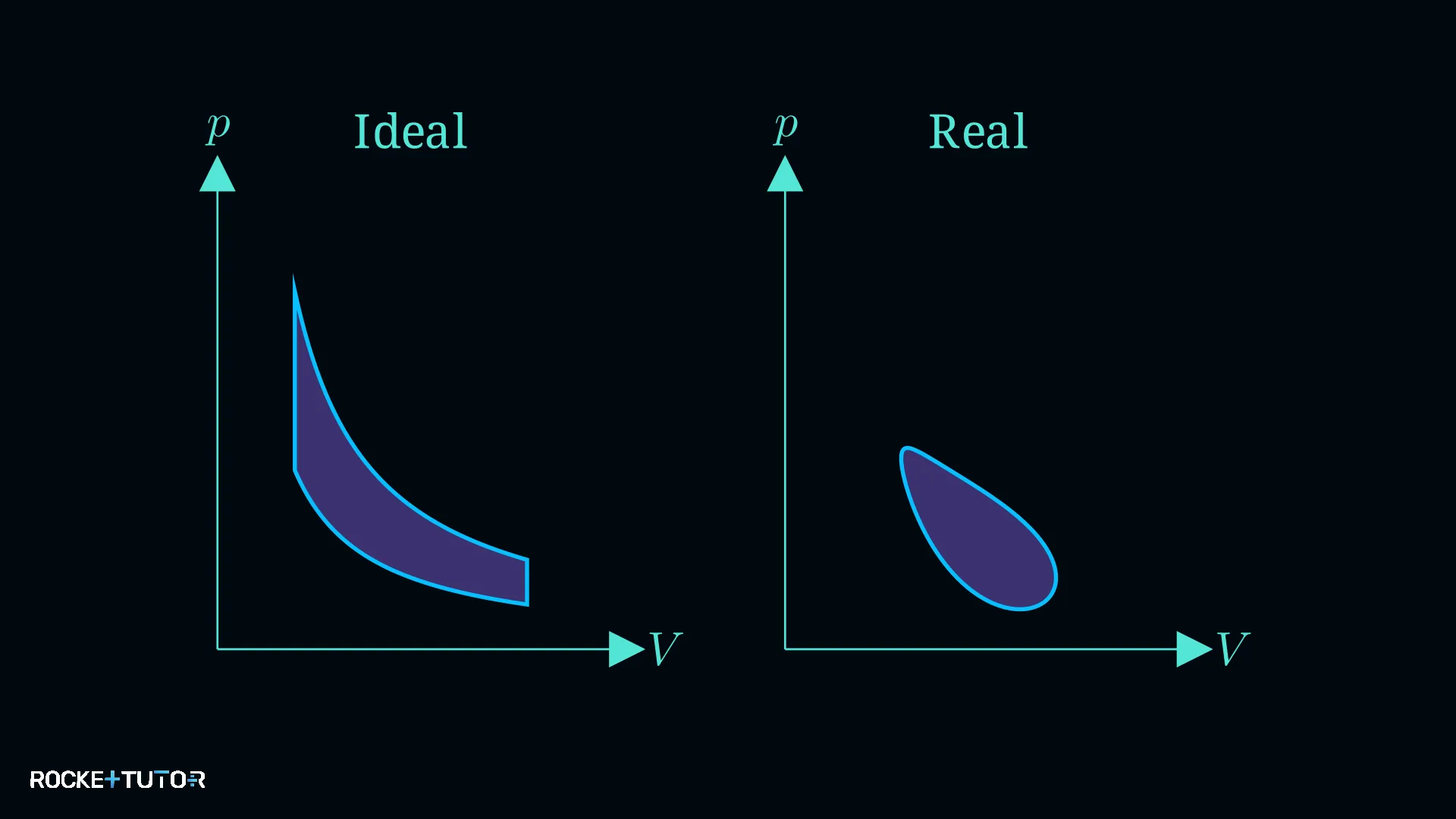

Weil bei einer realen Maschine Energie durch Reibung und Wärmeverlust verloren geht, schrumpft die Kurve im Diagramm zusammen. Die Ecken werden rund und die eingeschlossene Fläche wird kleiner.

Da die Fläche unsere Nutzarbeit ($\textcolor{#9570FF}{W_{nutz}}$) ist, bedeutet eine kleinere Fläche: Ein realer Motor leistet immer weniger Arbeit als ein idealer Motor. Sein Wirkungsgrad ist in der Praxis immer geringer als das theoretische Maximum.

Wichtige Erkenntnisse

• Ein Kreisprozess bringt ein Gas immer wieder in seinen Ausgangszustand zurück, damit ein Motor dauerhaft laufen kann.
• Im p-V-Diagramm entspricht die eingeschlossene Fläche genau der Nutzarbeit ($\textcolor{#9570FF}{W_{nutz}}$), die der Motor verrichtet.
• Der Wirkungsgrad ($\eta$) berechnet sich mit $\eta = 1 - \frac{\textcolor{#08BFFF}{T_t}}{\textcolor{#CE5331}{T_h}}$. Er ist immer kleiner als 1 ($100 \%$).
• Achtung: Für die Berechnung des Wirkungsgrads müssen die Temperaturen immer in Kelvin umgerechnet werden ($+ 273,15$)!
• Reale Maschinen haben durch Reibung und Wärmeverluste eine kleinere Fläche im p-V-Diagramm und leisten daher weniger Arbeit als ideale Maschinen.
