Energieübertragung einfach erklärt: Veranschaulichung & Anwendung

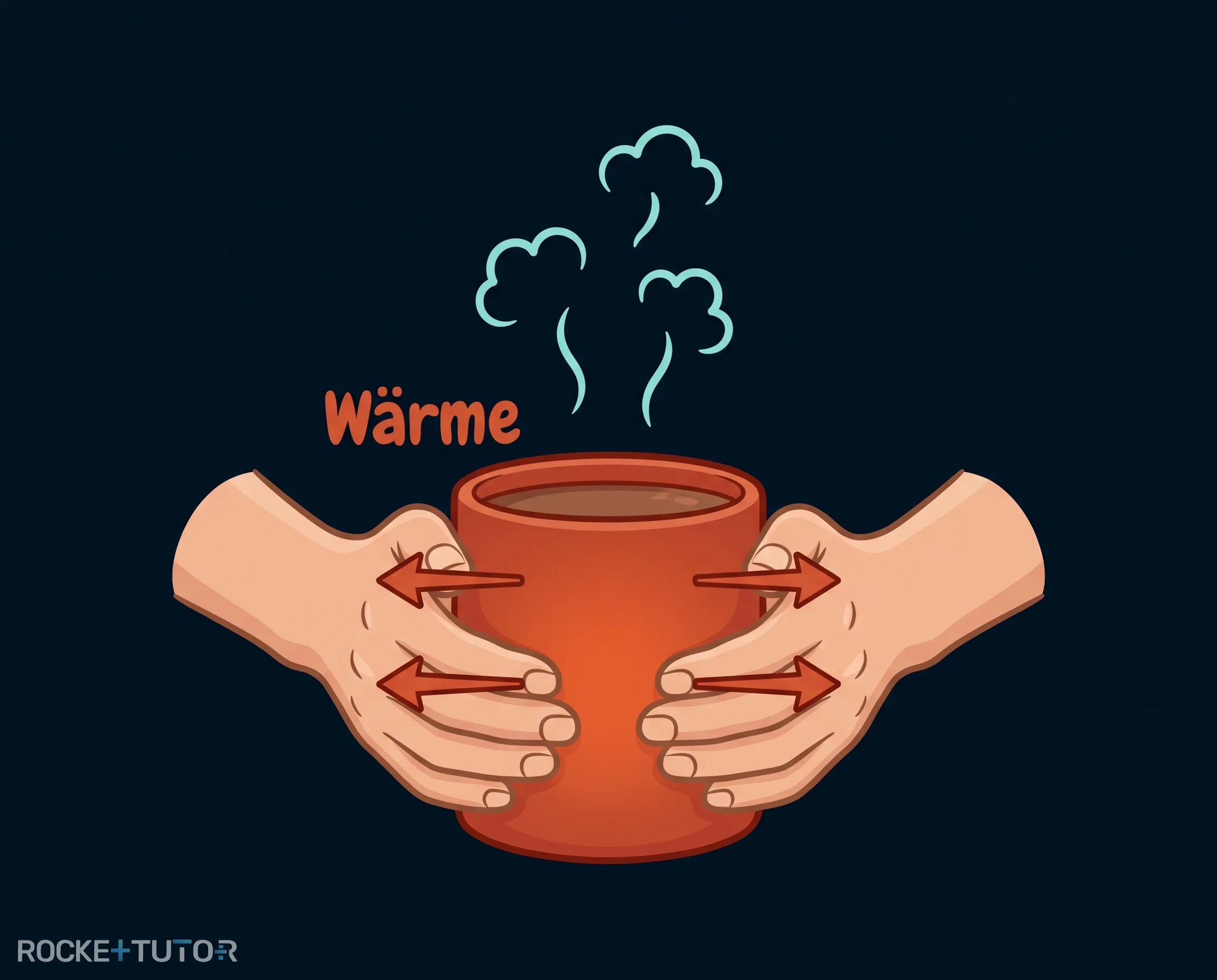

Stell dir vor, du hältst im Winter eine heiße Tasse Kakao in den Händen. Deine Hände werden warm, aber der Kakao wird langsam kalt. Warum passiert das? Die Energie „reist“ von der Tasse in deine Hände!

In dieser Lektion zur Veranschaulichung und Anwendung der Energieübertragung lernen wir, wie wir solche unsichtbaren Energiereisen wie einen Fahrplan aufzeichnen können und warum Wärme immer nur in eine ganz bestimmte Richtung fließt.

Vorwissen

• Energieformen: Energie kann in verschiedenen Formen auftreten, z. B. als Bewegungsenergie (kinetische Energie), Lageenergie (potenzielle Energie), chemische Energie oder thermische Energie (Wärme). Beispiel: Ein gespanntes Gummiband hat Spannenergie, ein fahrendes Auto hat Bewegungsenergie.
• Energieerhaltung: Energie geht niemals verloren. Sie wird nur von einem Körper auf einen anderen übertragen oder in eine andere Form umgewandelt. Beispiel: Beim Treten in die Pedale überträgst du Energie aus deinen Muskeln auf dein Fahrrad.

Aufgabentyp 1: Darstellung von Prozessen mit Energieübertragungsketten

Wenn Energie von einem Gegenstand zum nächsten weitergegeben wird, nennen wir das eine Energieübertragung. Um das sichtbar zu machen, zeichnen wir eine Art Fahrplan: die Energieübertragungskette.

Dabei gibt es zwei einfache Zeichenregeln:

1. Körper (Gegenstände): Werden als Kästchen gezeichnet.
2. Energieübertragung: Wird als breiter Pfeil zwischen den Kästchen gezeichnet. Der Pfeil zeigt immer in die Richtung, in die die Energie fließt (vom abgebenden zum aufnehmenden Körper).

Oft ändert die Energie bei dieser Übergabe ihr „Aussehen“ (ihre Form). Ein Körper, der die Energieform während der Übertragung ändert, wird Energiewandler genannt.

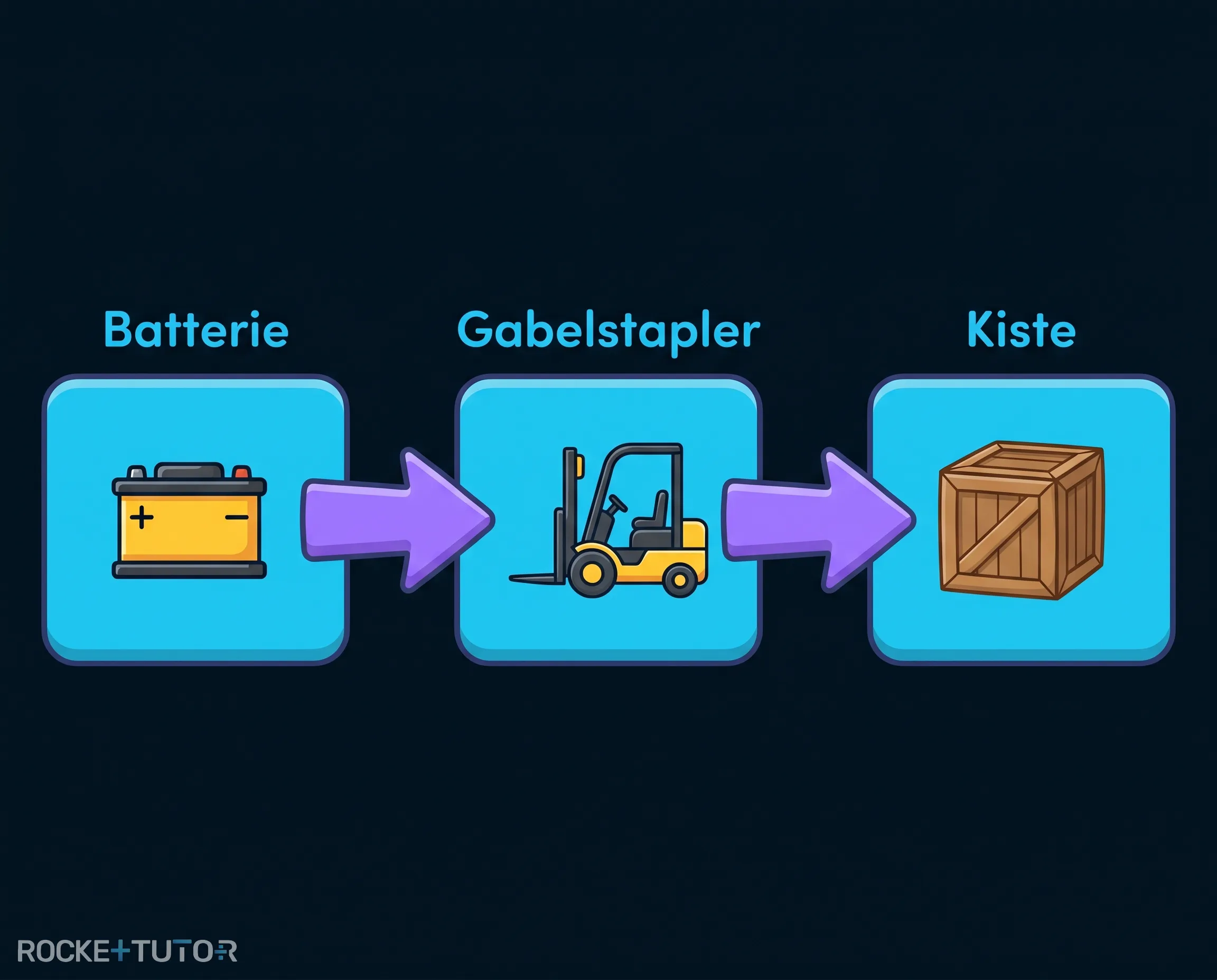

Alltagsbezug: Denke an einen elektrischen Gabelstapler.

Die Batterie hat chemische Energie gespeichert. Der Gabelstapler nimmt diese Energie auf und hebt damit eine schwere Kiste nach oben.

Die Energie fließt von der Batterie über den Gabelstapler zur Kiste. Der Gabelstapler ist hier der Energiewandler: Er nimmt die chemische Energie aus der Batterie und wandelt sie in Lageenergie (potenzielle Energie) für die Kiste um.

Schritt-für-Schritt-Anleitung

1. Schritt 1: Die beteiligten Körper finden – Überlege, welche Gegenstände Energie abgeben, weiterleiten und aufnehmen.
2. Schritt 2: Kästchen zeichnen – Zeichne für jeden Körper ein Kästchen in der richtigen Reihenfolge.
3. Schritt 3: Pfeile setzen – Verbinde die Kästchen mit Pfeilen. Der Pfeil zeigt immer dorthin, wo die Energie hingeht.
4. Schritt 4: Energieformen notieren – Schreibe zu jedem Körper, welche Energieform vorliegt. So erkennst du sofort, welcher Körper ein Energiewandler ist (weil sich die Energieform ändert).

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Ein Junge lässt ein Modellflugzeug mit einem Gummibandantrieb fliegen. Er zieht das Gummiband mit seinen Muskeln auf. Wenn er es loslässt, dreht das Gummiband den Propeller und das Flugzeug fliegt durch die Luft. Die Luft wird durch die Reibung minimal erwärmt und in Bewegung versetzt. Erstelle die Energieübertragungskette und benenne die Energieformen, um den Weg der Energie von den Muskeln bis zur Luft zu beschreiben.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Die beteiligten Körper finden

   Die Körper sind: Muskeln, Gummiband, Modellflugzeug und die umgebende Luft.

2. 2
   Schritt 2
   Kästchen zeichnen

   Wir stellen jeden Körper als ein Kästchen dar.

3. 3
   Schritt 3
   Pfeile setzen

   Wir verbinden die Kästchen mit Pfeilen, um die Richtung der Energie zu zeigen: Muskeln $\to$ Gummiband $\to$ Modellflugzeug $\to$ Luft.

4. 4
   Schritt 4 · Ergebnis
   Energieformen notieren

   Wir überlegen, welche Energieform bei jedem Körper vorliegt:

   • Muskeln: chemische Energie
   • Gummiband: Spannenergie
   • Modellflugzeug: Bewegungs- und Lageenergie
   • Luft: thermische und Bewegungsenergie

Ergebnis:

Die fertige Energieübertragungskette sieht so aus: Muskeln (chemische Energie) $\to$ Gummiband (Spannenergie) $\to$ Modellflugzeug (Bewegungs- und Lageenergie) $\to$ Luft (thermische und Bewegungsenergie).

Das Gummiband und das Flugzeug sind hier die Energiewandler, da sie die Form der Energie verändern.

---

Aufgabentyp 2: Richtung des thermischen Energietransfers

Wenn sich zwei Körper berühren, die unterschiedlich warm sind, wird automatisch Energie übertragen. Diese spezielle Form der Energie nennen wir thermische Energie (Wärme).

Dabei gibt es eine eiserne Regel in der Physik:

Thermische Energie fließt IMMER vom wärmeren Körper zum kälteren Körper. Niemals umgekehrt!

Wenn du im Winter einen Schneeball ohne Handschuhe formst, fließt die thermische Energie von deiner warmen Hand in den kalten Schnee. Deine Hand verliert Energie, deshalb fühlt sie sich kalt an. Der Schnee nimmt die Energie auf und beginnt zu schmelzen.

Wie kann man diesen Energiefluss stoppen?

Man nutzt eine Isolierschicht (Dämmung). Eine Isolierschicht ist wie eine Barriere. Sie verhindert nicht komplett, dass Energie fließt, aber sie verlangsamt die Übertragung extrem.

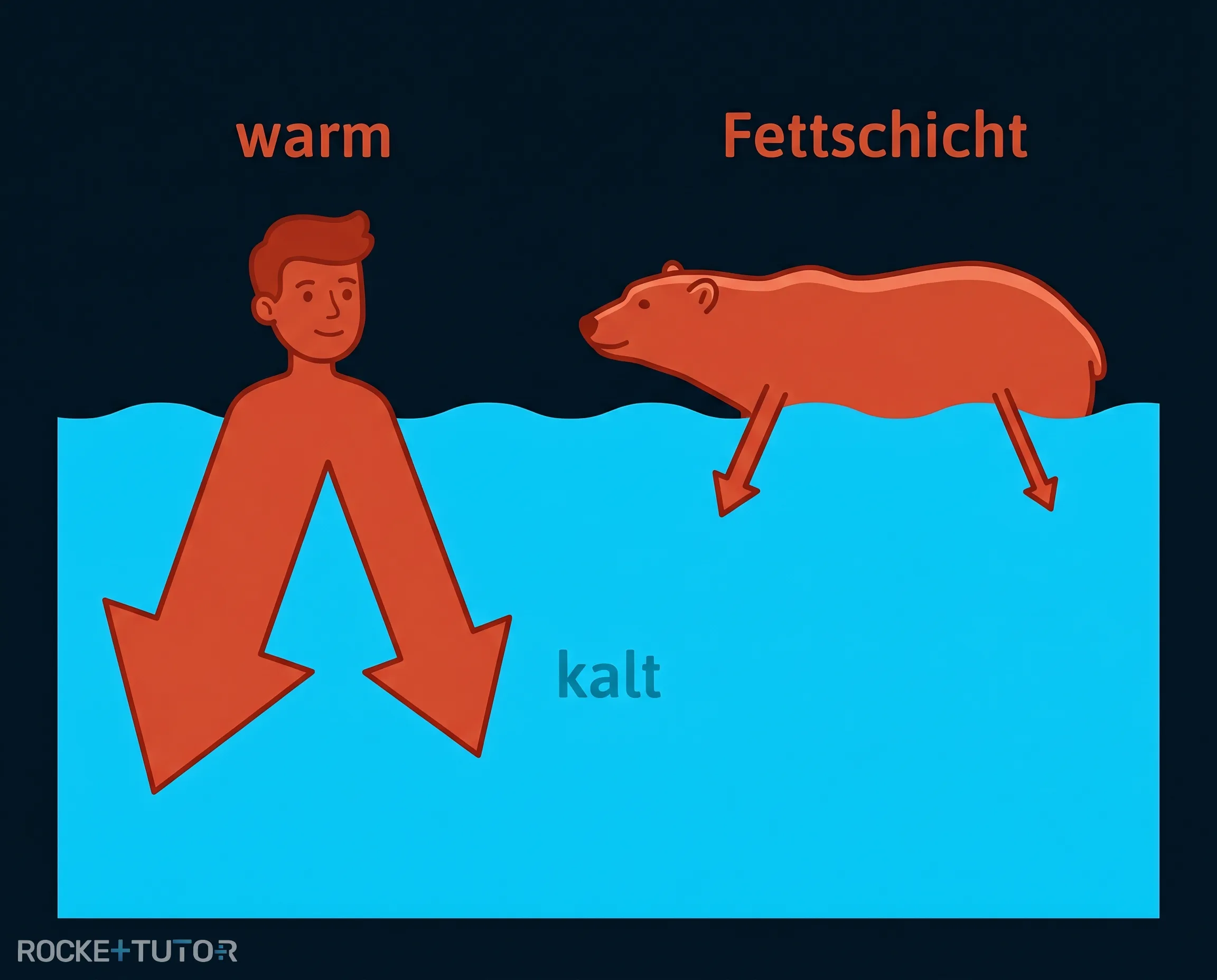

Alltagsbezug: Ein Mensch und ein Eisbär schwimmen in eiskaltem Wasser.

Einem Menschen fehlt eine dicke Isolierschicht. Die thermische Energie fließt sehr schnell vom warmen Menschen in das kalte Wasser. Der Mensch verliert viel Energie und friert stark.

Ein Eisbär hat hingegen eine dicke Fettschicht und ein spezielles Fell. Diese wirken als perfekte Isolierschicht. Sie minimieren die Energieübertragung an das Wasser. Die Wärme bleibt im Eisbären, und er kühlt nicht aus.

Wichtige Erkenntnisse

• Energieübertragungsketten zeigen den Weg der Energie: Körper werden als Kästchen und die Übertragung als Pfeile dargestellt.
• Ein Energiewandler ist ein Körper, der die Energieform während der Weitergabe verändert.
• Thermische Energie fließt bei Kontakt immer vom wärmeren zum kälteren Körper.
• Eine Isolierschicht (wie das Fell eines Eisbären) verlangsamt den Verlust von thermischer Energie stark.
