Elektrische Felder einfach erklärt: Feldlinien & Beispiele

Hast du schon einmal in einem Science-Fiction-Film gesehen, wie jemand Gegenstände bewegt, ohne sie zu berühren? In der Physik gibt es so eine unsichtbare Macht wirklich: Elektrische Felder!

Wenn du dir einen Luftballon an den Haaren reibst, stehen deine Haare plötzlich ab und werden vom Ballon angezogen – ganz ohne Berührung. In dieser Lektion lernen wir, wie diese unsichtbaren Kräfte funktionieren und wie wir sie wie eine Landkarte aufzeichnen können, um sie zu verstehen.

Schnellantwort

Ein elektrisches Feld ist der unsichtbare Raum um einen elektrisch geladenen Körper, in dem seine Kraft auf andere Ladungen wirkt. Um diese Kraft sichtbar zu machen, zeichnen wir Feldlinien, die immer von der positiven zur negativen Ladung zeigen.

Vorwissen

• Zwei Arten von Ladungen: Es gibt positive und negative elektrische Ladungen. Beispiel: Ein geriebener Glasstab ist positiv, ein geriebener Plastikstab ist negativ geladen.
• Anziehung und Abstoßung: Gleiche Ladungen stoßen sich ab, unterschiedliche Ladungen ziehen sich an. Beispiel: Zwei negativ geladene Luftballons drücken sich gegenseitig weg.

Aufgabentyp 1: Elektrische Felder und Feldlinien zeichnen

Wir wissen, dass ein geladener Körper andere Körper anziehen oder abstoßen kann, ohne sie zu berühren. Aber wie funktioniert das über eine Entfernung hinweg?

Die Antwort ist das elektrische Feld.

Jeder elektrisch geladene Körper ist von einem unsichtbaren Raum umgeben, in dem seine Kraft wirkt. Diesen Raum nennen wir das elektrische Feld. Da wir Menschen keine Sinnesorgane für elektrische Felder haben, können wir sie nicht sehen. Wir bemerken sie nur, wenn eine Kraft auf einen anderen Körper wirkt.

Um diese unsichtbaren Felder trotzdem auf Papier sichtbar zu machen, nutzen Physiker einen Trick: Sie zeichnen Feldlinien.

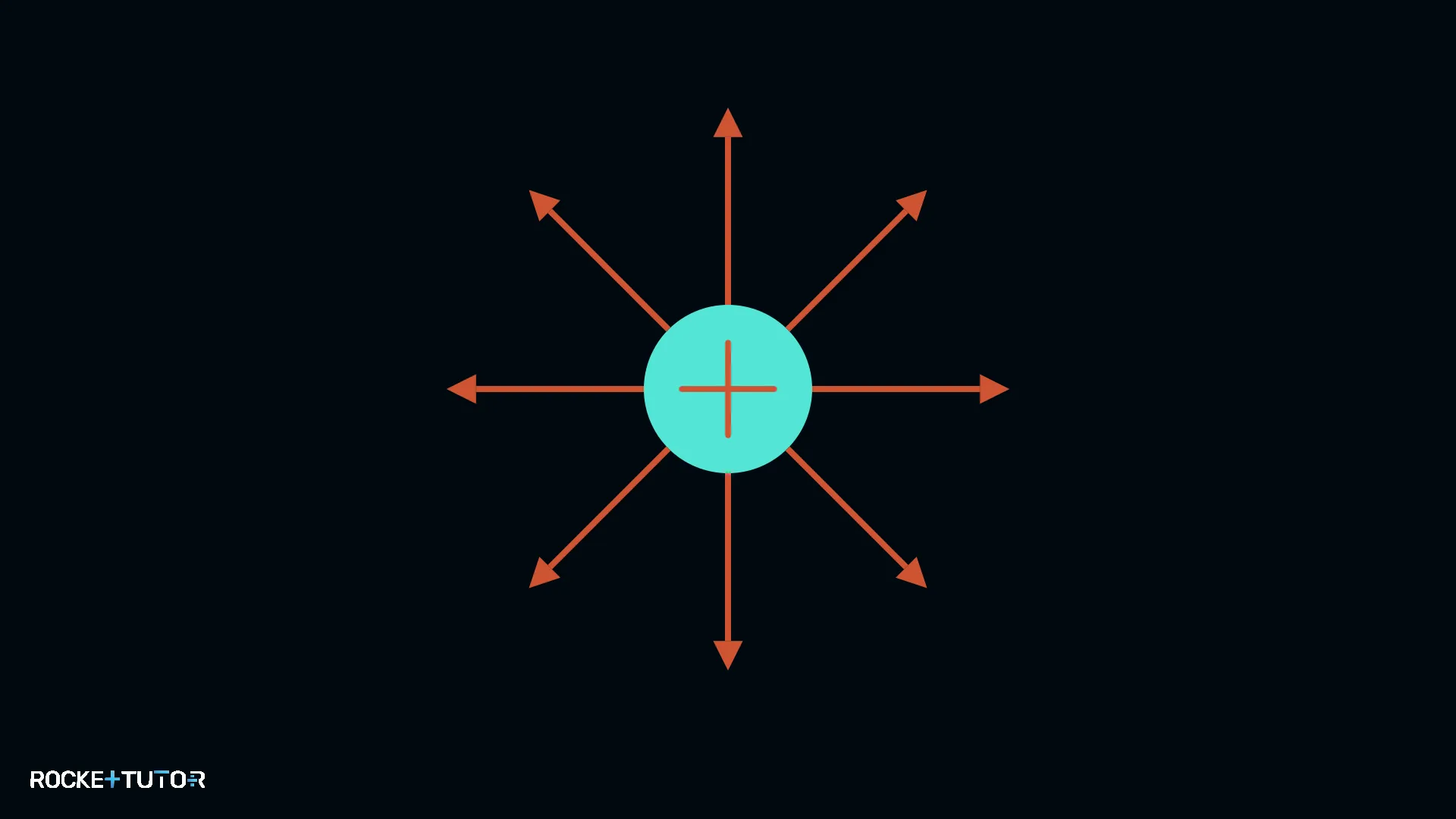

Feldlinien sind gedachte Linien, die uns zwei wichtige Dinge verraten:

1. Die Richtung der Kraft: Die Linien zeigen immer von der positiven Ladung zur negativen Ladung. Wir zeichnen Pfeile auf die Linien, um das zu zeigen.
2. Die Stärke der Kraft: Je dichter die Linien beieinander liegen, desto stärker ist das elektrische Feld an dieser Stelle.

Eine ganz wichtige Regel lautet: Feldlinien kreuzen sich niemals!

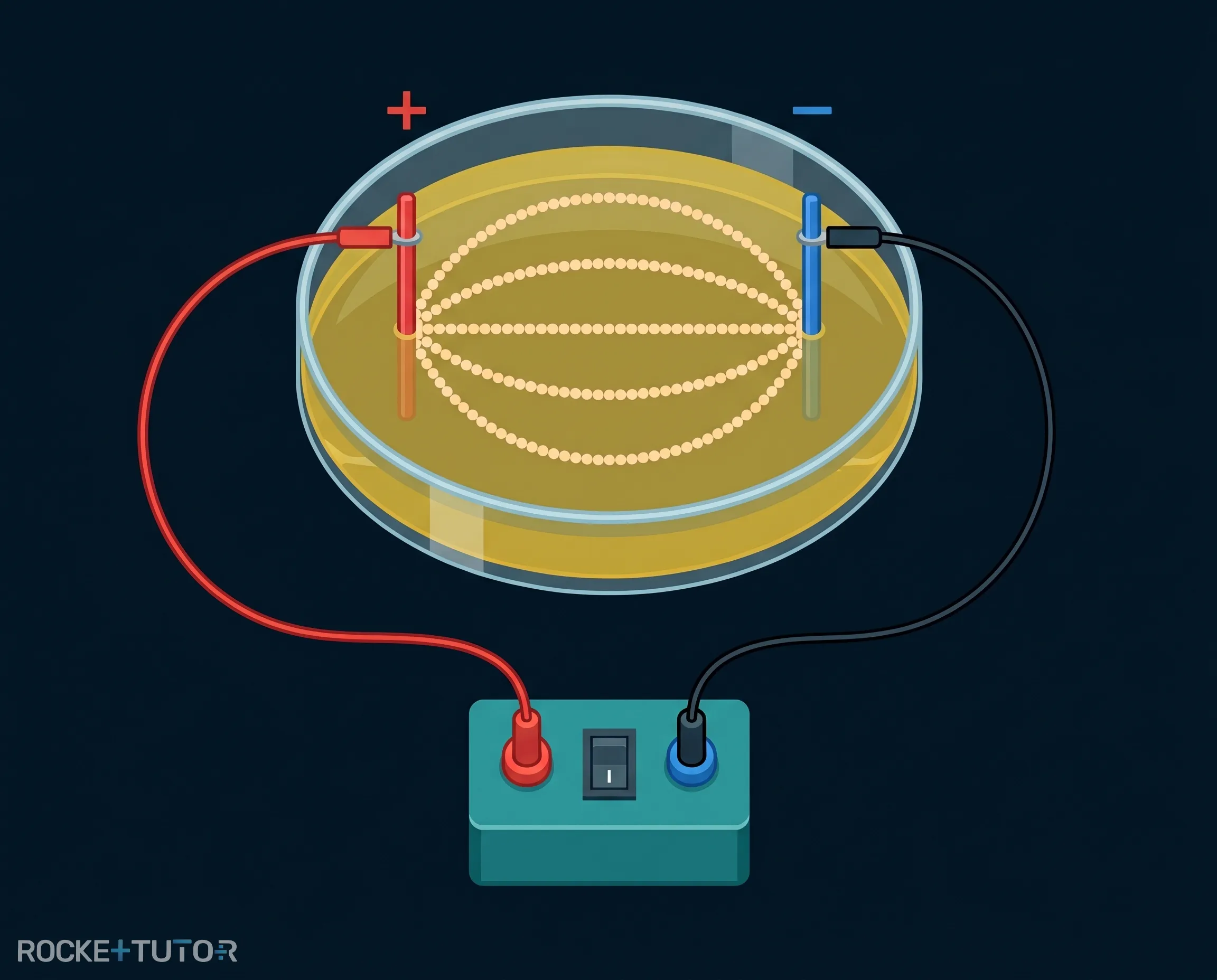

Sichtbarmachen des elektrischen Feldes

Zweck: Wir machen die unsichtbaren Feldlinien mit einem Trick in der Realität sichtbar.

Materialien: Eine flache Glasschale, Rizinusöl, Grießkörner, ein Hochspannungsgenerator mit zwei Metallstiften.

⚠️ Sicherheitshinweis: Hochspannung! Dieses Experiment darf nur von der Lehrkraft durchgeführt werden. Halte ausreichend Abstand zum Versuchsaufbau.

Durchführung:

1. Fülle eine dünne Schicht Öl in die Glasschale.
2. Streue die Grießkörner gleichmäßig auf das Öl.
3. Stelle die beiden Metallstifte in das Öl, sodass sie sich nicht berühren.
4. Verbinde einen Stift mit dem Pluspol und den anderen mit dem Minuspol des Generators.
5. Schalte die Hochspannung ein.

Beobachtung: Die Grießkörner bewegen sich sofort. Sie ordnen sich in gebogenen Ketten an, die den Pluspol und den Minuspol miteinander verbinden.

Erklärung: Das elektrische Feld übt eine Kraft auf die Grießkörner aus. Sie richten sich genau entlang der unsichtbaren Feldlinien aus. So wird die Struktur des Feldes für uns sichtbar.

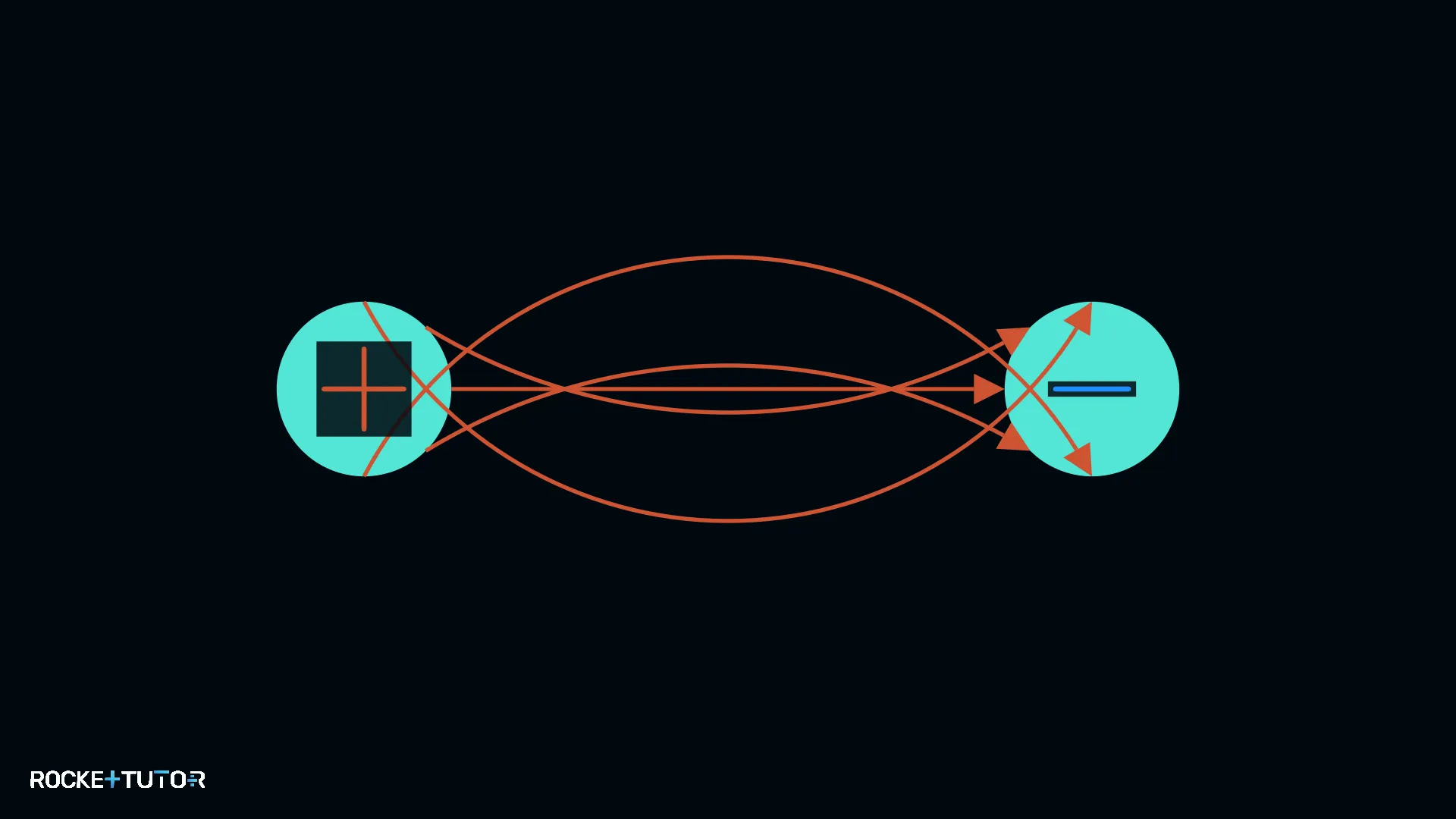

Schritt-für-Schritt-Anleitung

1. Ladungen identifizieren: Finde heraus, wo die positive Ladung und wo die negative Ladung ist.
2. Linien ziehen: Zeichne glatte, gebogene Linien zwischen den Ladungen. Die Linien dürfen sich niemals kreuzen!
3. Pfeile hinzufügen: Zeichne Pfeile auf die Linien. Die Pfeile müssen immer von Plus nach Minus zeigen.

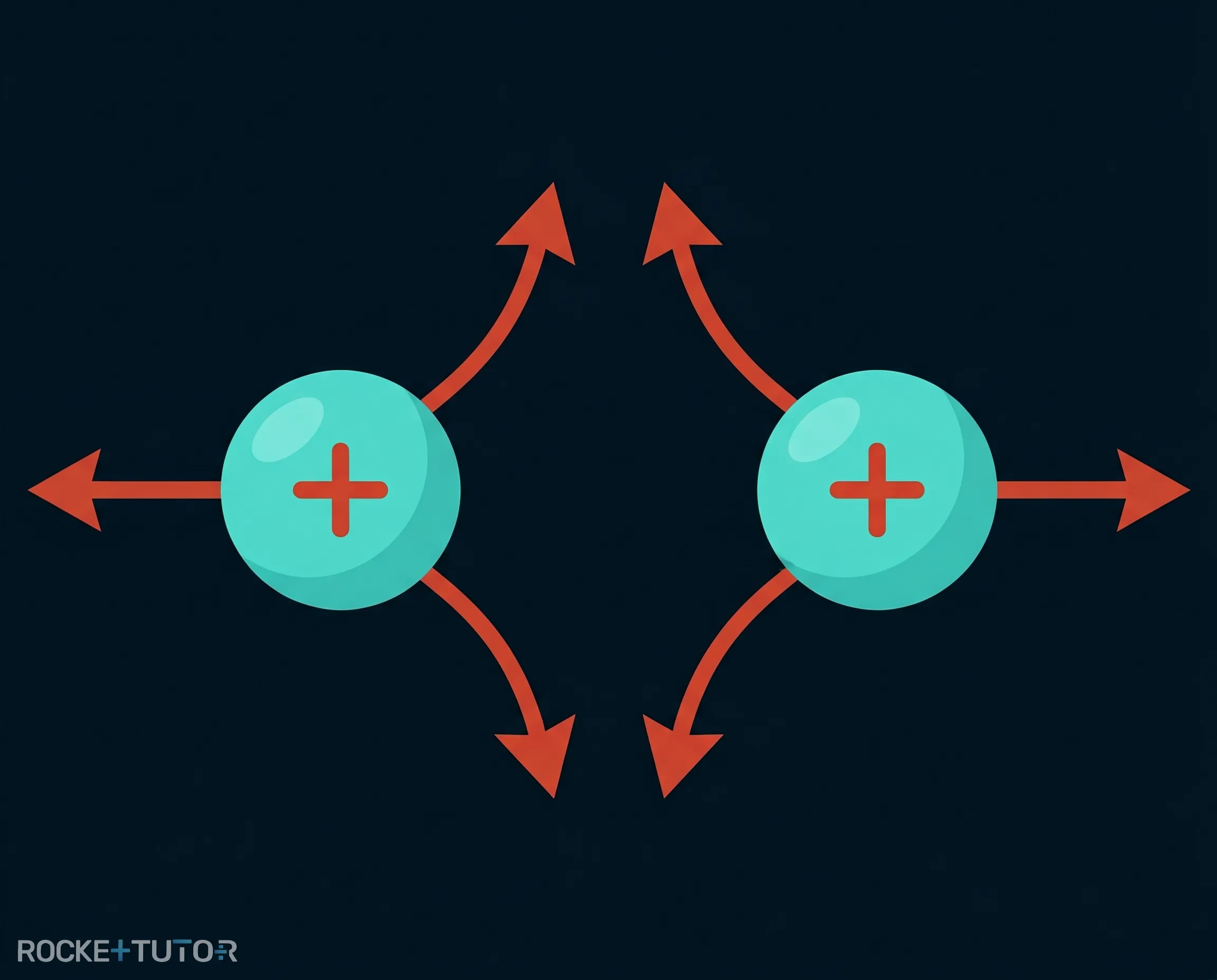

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Das elektrische Feld ist der unsichtbare Raum um eine Ladung, in dem elektrische Kräfte wirken.
• Feldlinien machen dieses unsichtbare Feld auf dem Papier sichtbar.
• Die Linien zeigen immer von Plus nach Minus.
• Je dichter die Linien beieinander liegen, desto stärker ist die Kraft. Feldlinien kreuzen sich niemals.
