Stromstärke messen einfach erklärt: Regeln & Beispiele

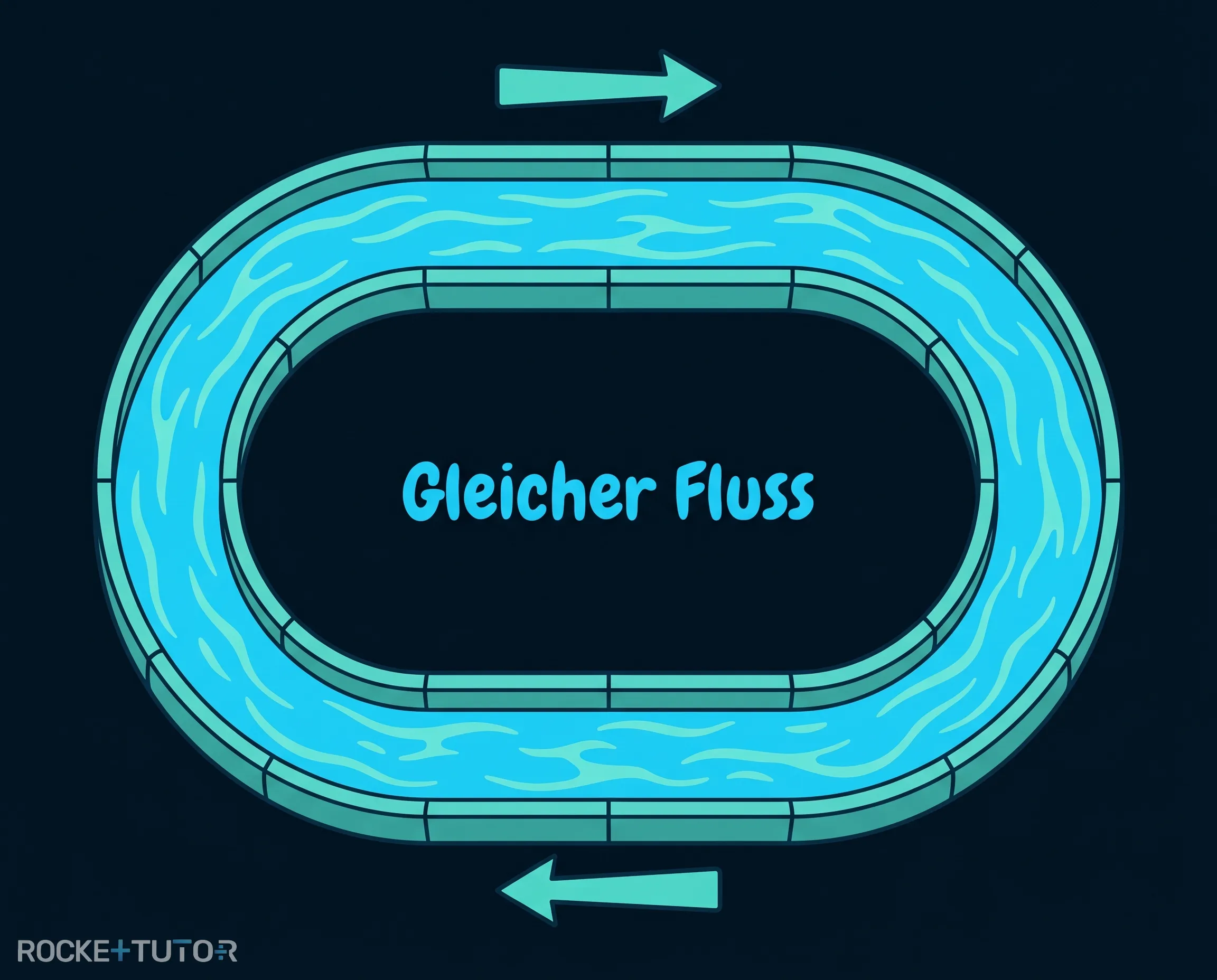

Stell dir eine riesige Wasserrutsche vor. Die Menge an Wasser, die oben hineinfließt, ist genau dieselbe Menge, die unten im Becken ankommt. Das Wasser verschwindet nicht einfach auf dem Weg!

Genau so verhält es sich mit dem elektrischen Strom in einem Kabel. In diesem Artikel zur Messung der elektrischen Stromstärke in Stromkreisen lernst du, wie sich der Strom in einem einfachen Stromkreis verhält und wie du ihn mit einem speziellen Messgerät, dem Amperemeter, sicher und richtig misst, ohne einen Kurzschluss zu verursachen.

Vorwissen

• Elektrischer Strom: Der gerichtete Fluss von winzigen Teilchen (Elektronen) durch ein Kabel. Beispiel: Wenn eine Lampe leuchtet, fließen Elektronen vom Minuspol zum Pluspol der Batterie.
• Stromstärke ($I$): Gibt an, wie viele Elektronen in einer bestimmten Zeit durch das Kabel fließen. Die Einheit ist Ampere ($\text{A}$). Beispiel: Ein Strom von $2 \text{ A}$ bedeutet, dass mehr Elektronen fließen als bei $1 \text{ A}$.

Aufgabentyp 1: Eigenschaften des elektrischen Stroms

Wenn es um die Messung der elektrischen Stromstärke in Stromkreisen geht, musst du zunächst verstehen, wie sich der Strom verhält. In einem einfachen, unverzweigten Stromkreis gibt es nur einen einzigen Weg für den Strom. Man könnte denken, dass eine Lampe den Strom „verbraucht“ und danach weniger Strom fließt. Das ist aber falsch!

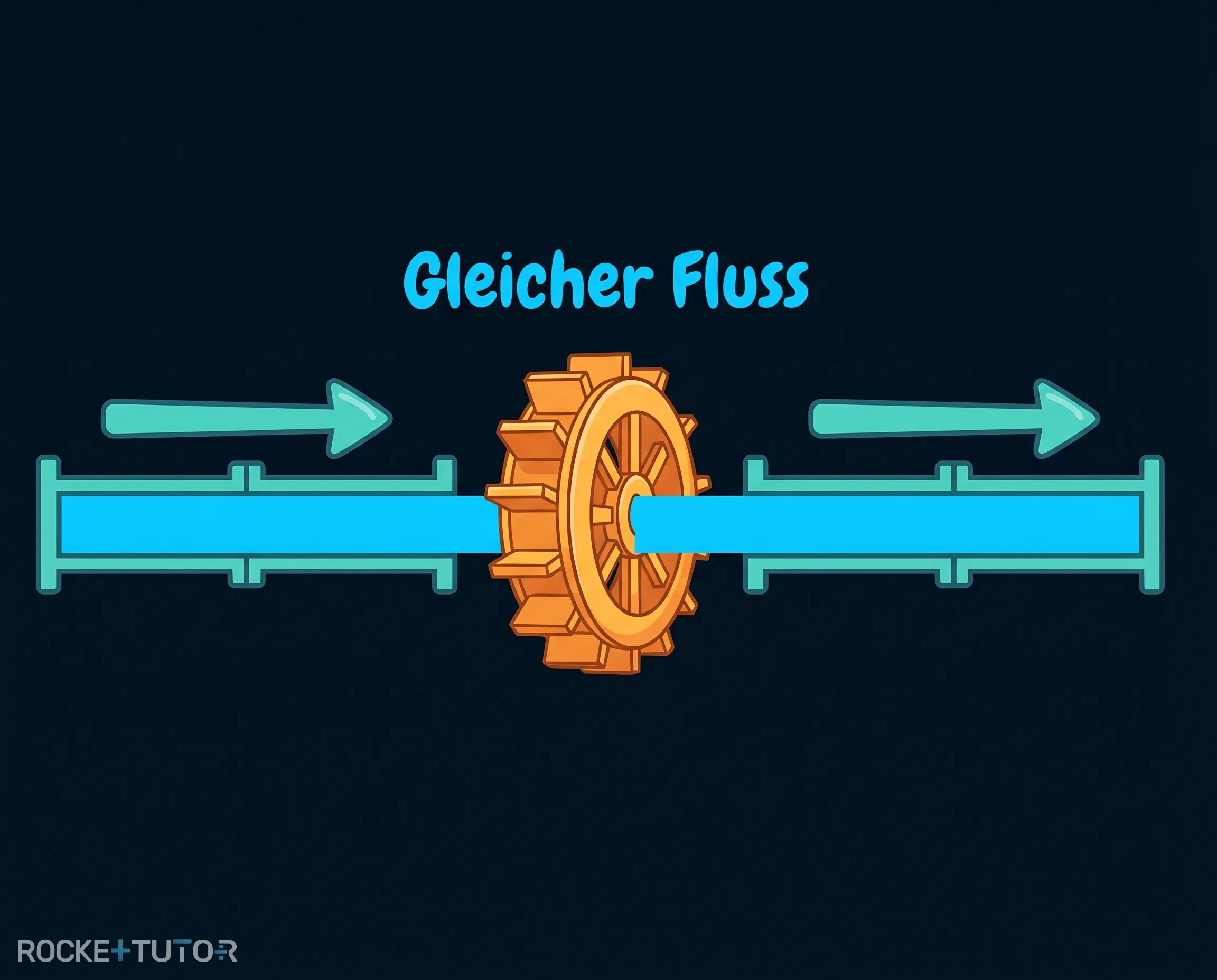

Die Stromstärke ist an jeder Stelle im Stromkreis absolut identisch. Egal, ob du vor der Lampe oder hinter der Lampe misst, es fließen immer gleich viele Elektronen vorbei. Die Lampe nutzt nur die Energie der Elektronen, aber die Elektronen selbst fließen weiter.

Auch wenn der Strom überall gleich ist, bestimmt das angeschlossene Bauteil (zum Beispiel die Lampe), wie viel Strom insgesamt fließen kann. Wenn du eine andere Lampe einbaust, die den Strom stärker bremst, ist die Stromstärke im gesamten Stromkreis kleiner. Das Bauteil kontrolliert also den Fluss.

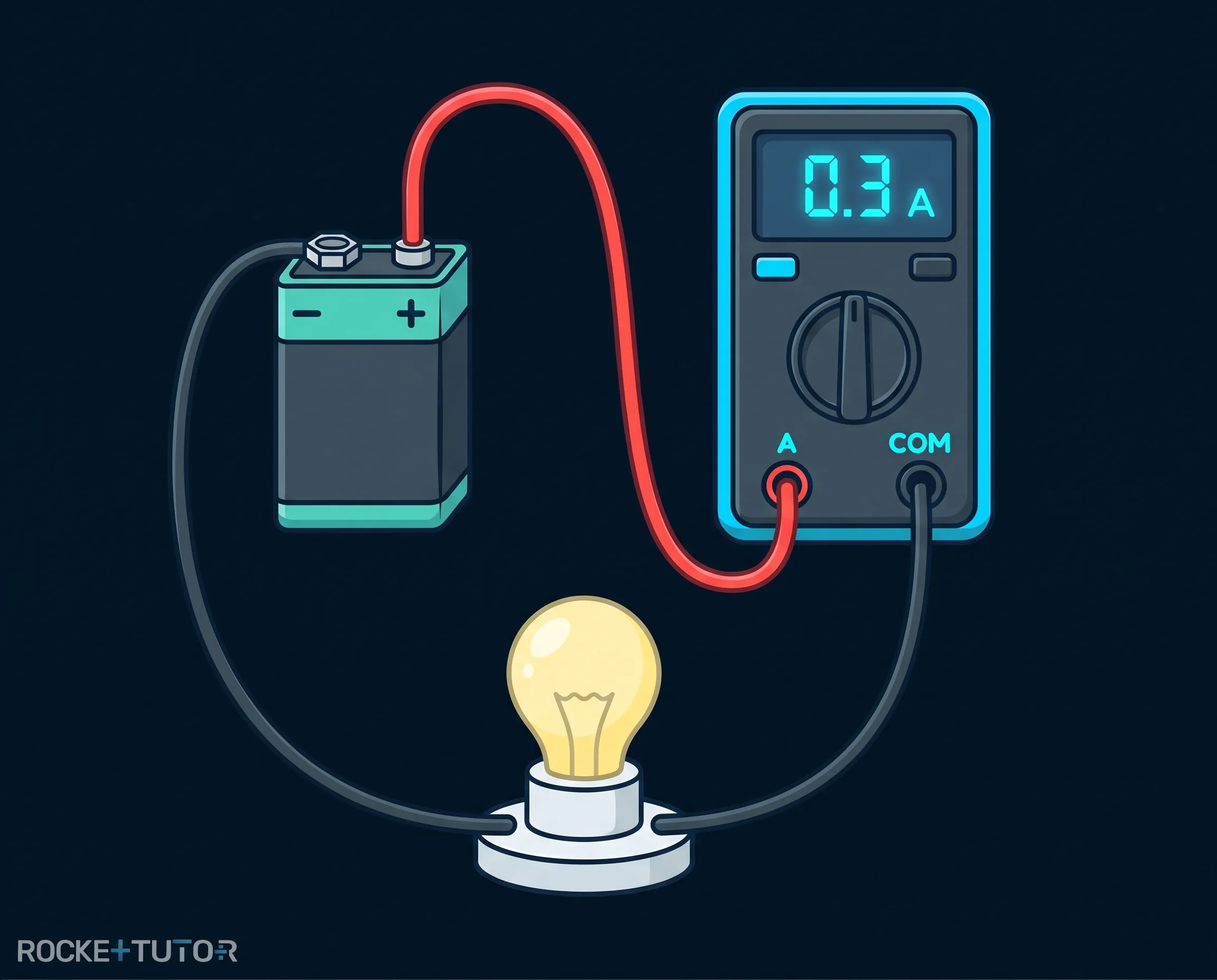

Messung vor und hinter der Lampe

Zweck: Wir beweisen, dass die Stromstärke im gesamten Stromkreis gleich ist.

Materialien: 1 Batterie, 1 Lampe, 3 Kabel, 1 Amperemeter.

⚠️ Sicherheitshinweis: Schließe das Amperemeter niemals direkt an die Batterie an, um einen Kurzschluss zu vermeiden.

Durchführung:

1. Baue einen Stromkreis, bei dem das Amperemeter zwischen dem Pluspol der Batterie und der Lampe angeschlossen ist.
2. Lies den Wert auf dem Display ab.
3. Baue den Stromkreis um: Schließe das Amperemeter nun zwischen der Lampe und dem Minuspol der Batterie an.
4. Lies den Wert erneut ab.

Beobachtung: Das Display zeigt in beiden Fällen exakt denselben Wert an (zum Beispiel $0.3 \text{ A}$).

Erklärung: Die Elektronen werden von der Lampe nicht verbraucht. Die Stromstärke bleibt vor und hinter dem Bauteil gleich.

Aufgabentyp 2: Ein Amperemeter korrekt verwenden

Für die korrekte Messung der elektrischen Stromstärke in Stromkreisen ist das richtige Anschließen des Messgeräts entscheidend. Um die Stromstärke zu messen, benutzen wir ein Amperemeter. Damit das Gerät die vorbeifließenden Elektronen zählen kann, muss der Strom direkt durch das Gerät fließen.

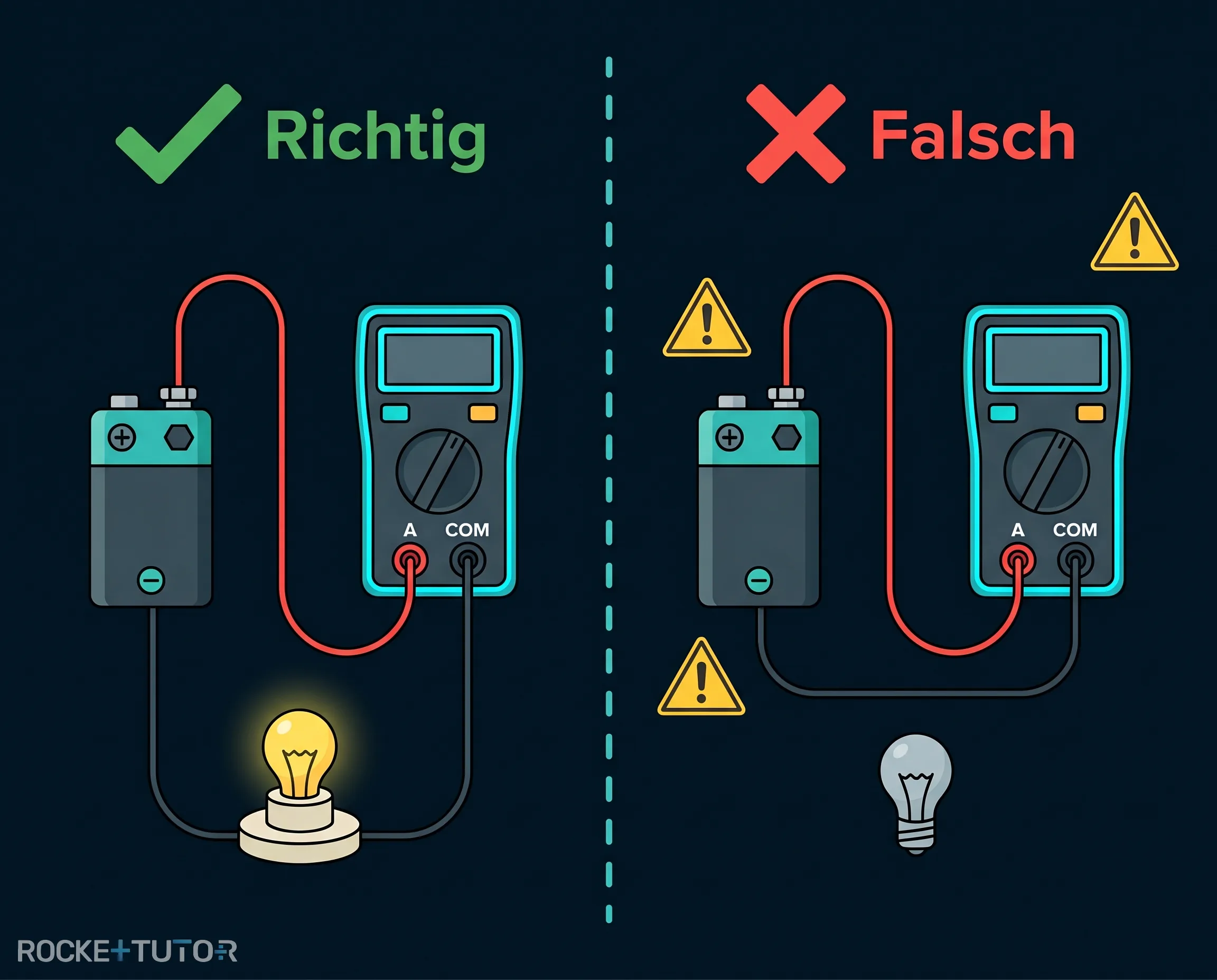

Dafür musst du den Stromkreis auftrennen und das Amperemeter dazwischenschalten. Das nennt man Reihenschaltung.

Beim Anschließen musst du wichtige Sicherheitsregeln beachten:

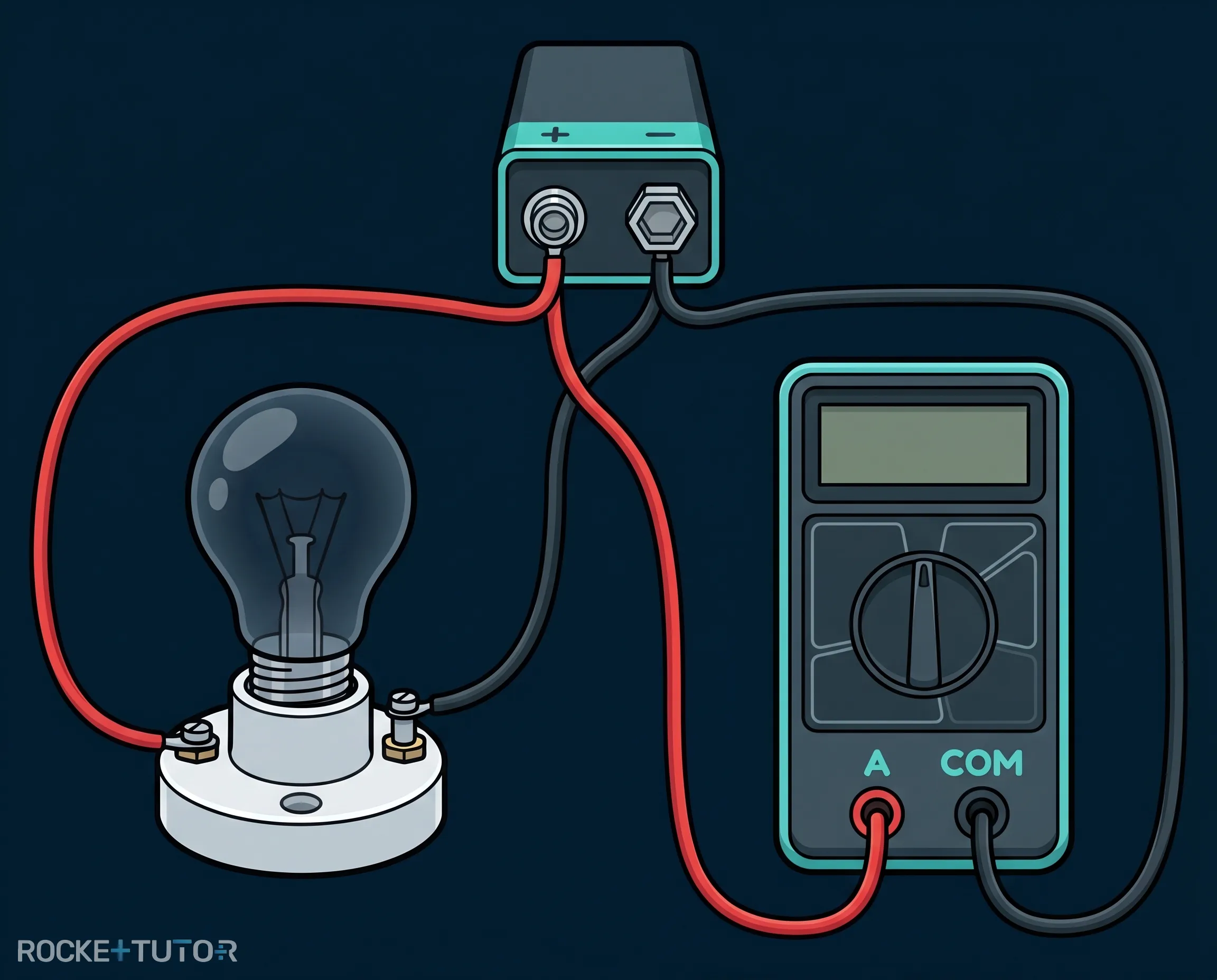

• Niemals direkt an die Batterie: Schließe das Amperemeter niemals ohne ein Bauteil (wie eine Lampe) direkt an den Plus- und Minuspol an. Das verursacht einen Kurzschluss und zerstört das Gerät!
• Die richtige Polung: Das Kabel, das vom Pluspol der Batterie kommt, muss in die Buchse mit der Aufschrift „A“ gesteckt werden. Das Kabel, das zum Minuspol führt, kommt in die „COM“-Buchse.
• Der größte Messbereich: Beginne die Messung immer im größten (unempfindlichsten) Messbereich. Wenn der angezeigte Wert sehr klein ist, kannst du in einen kleineren Bereich schalten, um genauer zu messen. So verhinderst du, dass das Gerät bei einem zu starken Strom kaputtgeht.

Wenn das Display einen negativen Wert (zum Beispiel $-0.5 \text{ A}$) anzeigt, hast du die Kabel vertauscht. Tausche einfach die Anschlüsse an den Buchsen.

Schritt-für-Schritt-Anleitung

1. Stromkreis unterbrechen: Öffne den bestehenden Stromkreis an der Stelle, wo du messen möchtest (zum Beispiel ein Kabel von der Lampe abziehen).
2. Messbereich einstellen: Stelle das Amperemeter auf den größten Messbereich für Ampere ($\text{A}$) ein.
3. Kabel richtig verbinden: Verbinde das Kabel, das vom Pluspol kommt, mit der „A“-Buchse. Verbinde die „COM“-Buchse mit dem restlichen Stromkreis Richtung Minuspol.
4. Stromkreis schließen und ablesen: Schalte den Strom ein. Wenn der Wert sehr klein ist, schalte einen Messbereich tiefer. Wenn ein Minuszeichen vor der Zahl steht, tausche die beiden Kabel am Messgerät.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• In einem einfachen, unverzweigten Stromkreis ist die Stromstärke überall exakt gleich groß.
• Das angeschlossene Bauteil (z. B. die Lampe) bestimmt, wie viel Strom insgesamt durch den Stromkreis fließen kann.
• Ein Amperemeter wird immer in Reihenschaltung eingebaut. Dafür muss der Stromkreis aufgetrennt werden.
• Sicherheitsregeln: Niemals direkt an die Batterie anschließen (Kurzschlussgefahr!), auf die richtige Polung achten (Plus an „A“, Minus an „COM“) und immer mit dem größten Messbereich beginnen.
