Grundlagen zu Spannung und Potential: Einfach erklärt

Stell dir ein Skigebiet ohne Berge vor – ziemlich langweilig, oder? Ohne ein Gefälle bleiben alle Skifahrer einfach stehen. Wenn du die Grundlagen zu Spannung und Potential verstehen möchtest, hilft dir genau dieses Bild weiter.

In einem elektrischen Stromkreis ist das ganz ähnlich! Auch die Elektronen brauchen ein „Gefälle“, um sich zu bewegen und etwas Spannendes zu tun, wie zum Beispiel eine Lampe zum Leuchten zu bringen. In dieser Lektion lernst du, was dieses unsichtbare Gefälle ist, wie wir es messen und warum ohne es im Stromkreis absolut gar nichts passiert.

Vorwissen

• Einfacher Stromkreis: Besteht aus einer Energiequelle, Kabeln und einem Verbraucher. Beispiel: Eine Batterie ist über zwei Kabel mit einer kleinen Glühlampe verbunden.
• Metrische Vorsilben: Wörter, die anzeigen, ob eine Zahl sehr groß oder sehr klein ist. Beispiel: „Kilo“ bedeutet tausend ($1 \text{ km} = 1000 \text{ m}$), „Milli“ bedeutet ein Tausendstel ($1 \text{ mm} = 0{,}001 \text{ m}$).

Aufgabentyp 1: Potenzial und Spannungsabfall

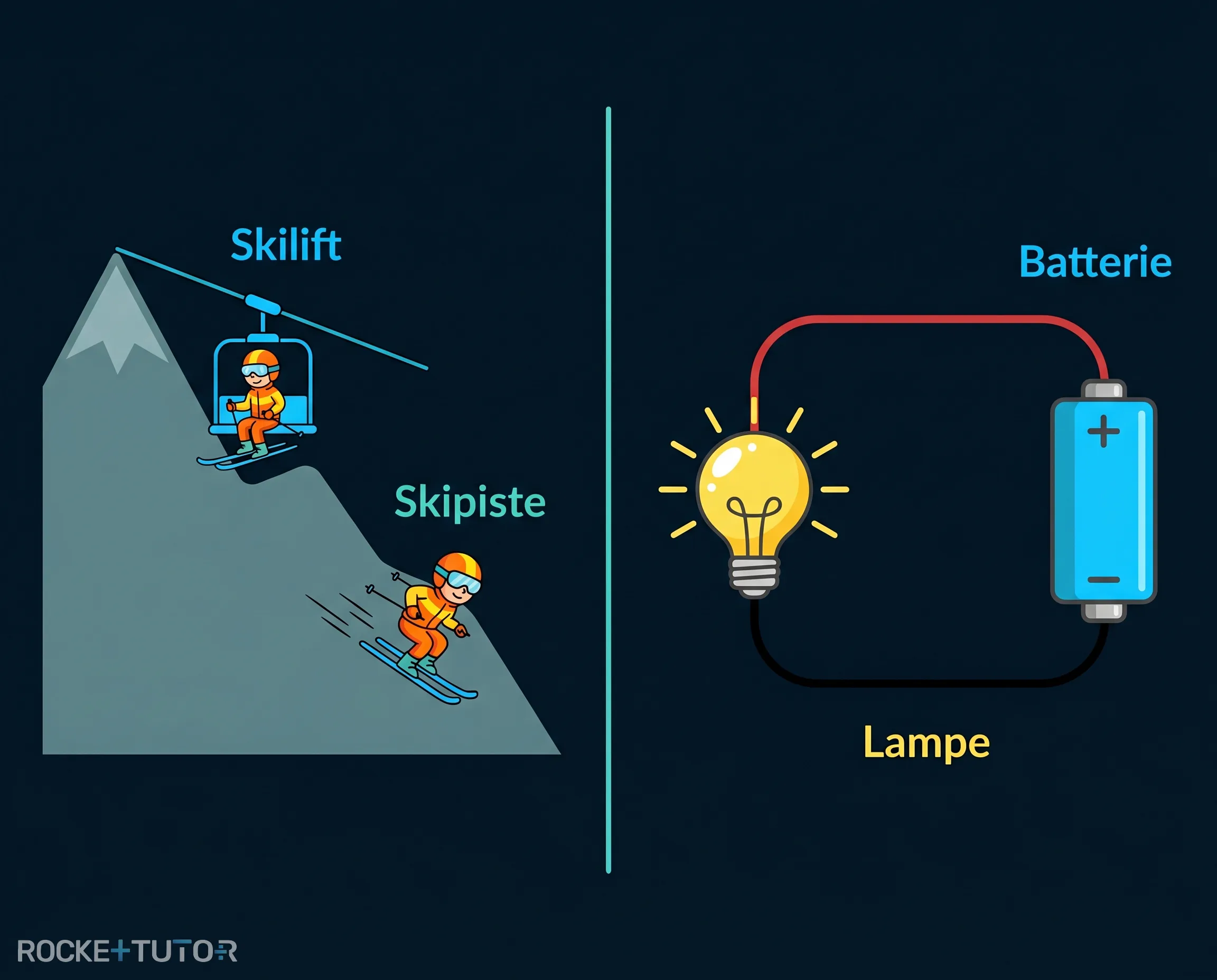

Stell dir vor, ein elektrischer Stromkreis ist wie ein Skigebiet.

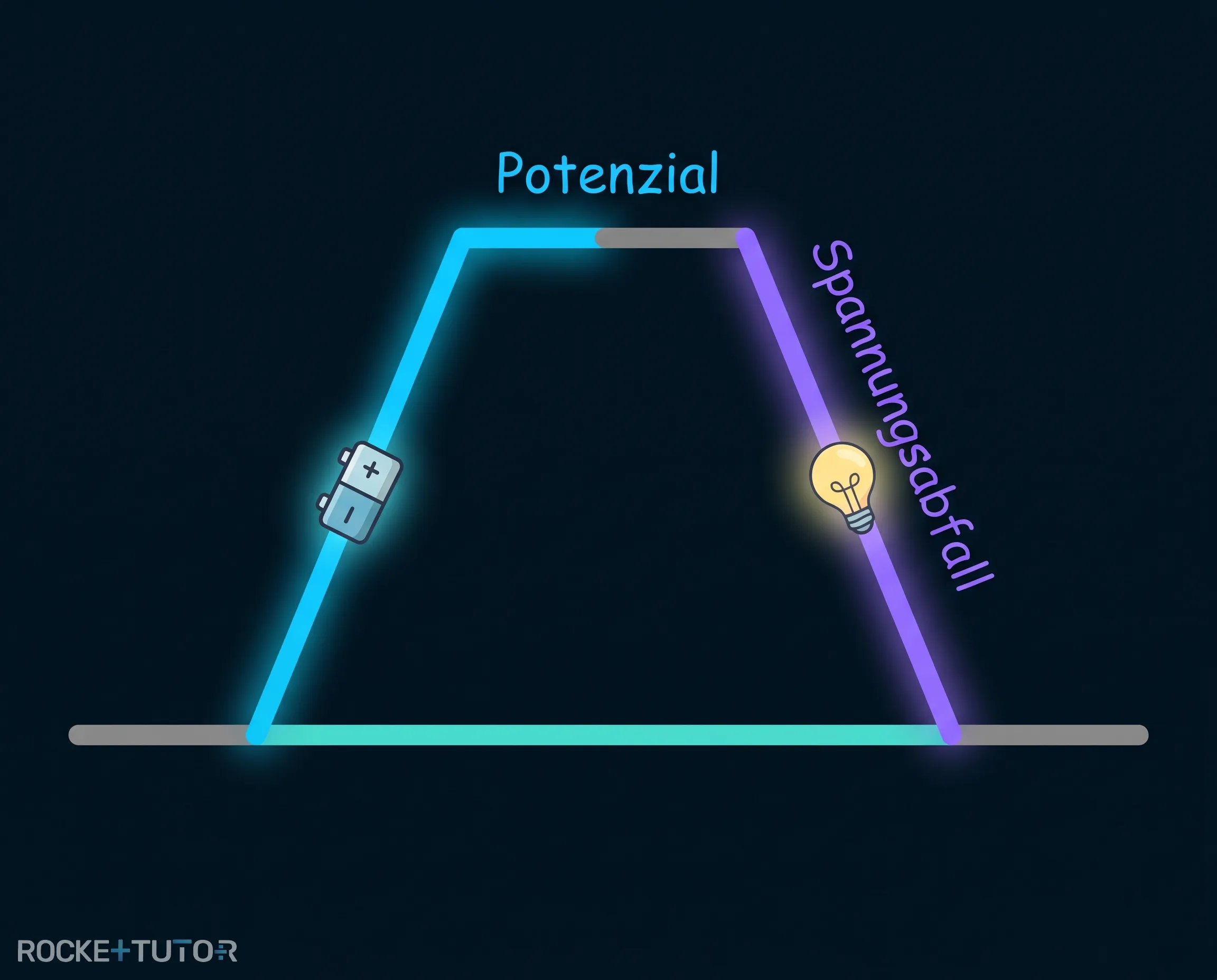

Die Batterie ist der Skilift. Sie transportiert die Elektronen nach oben und gibt ihnen elektrisches Potenzial. Du kannst dir das Potenzial einfach als „Höhe“ auf dem Berg vorstellen.

Die Kabel sind wie flache Wege oben auf dem Berg oder unten im Tal. Wenn du auf einem flachen Weg fährst, verlierst du keine Höhe. Genauso ändert sich das Potenzial in den Kabeln nicht. Es gibt hier keinen Höhenunterschied und somit auch keinen Spannungsabfall.

Der Verbraucher (zum Beispiel eine Lampe) ist die Skipiste. Wenn die Elektronen durch die Lampe fließen, fahren sie quasi den Berg hinunter. Sie verlieren ihre Höhe. Dieser Unterschied zwischen oben und unten wird Spannungsabfall (oder Potenzialdifferenz) genannt.

Nur wenn es bergab geht, passiert etwas! Auf der Skipiste hast du Spaß, im Stromkreis leuchtet die Lampe. Die wichtigste Regel lautet: Ohne Spannungsabfall gibt es keine Wirkung im Stromkreis.

Aufgabentyp 2: Die Einheit der Spannung (Volt)

Die elektrische Spannung gibt an, wie groß dieser „Höhenunterschied“ im Stromkreis ist. Sie wird in der Einheit Volt (V) gemessen.

Oft haben wir es im Alltag mit sehr kleinen oder extrem großen Spannungen zu tun. Damit wir nicht unendlich viele Nullen schreiben müssen, nutzen wir praktische Vorsilben:

• Millivolt (mV): Für winzige Spannungen, zum Beispiel in Sensoren. $1 \text{ mV} = \frac{1}{1000} \text{ V} = 0{,}001 \text{ V}$
• Kilovolt (kV): Für große Spannungen, zum Beispiel in Überlandleitungen. $1 \text{ kV} = 1000 \text{ V}$
• Megavolt (MV): Für gigantische Spannungen, zum Beispiel bei Blitzen oder in Kraftwerken. $1 \text{ MV} = 1000 \text{ kV} = 1.000.000 \text{ V}$

Schritt-für-Schritt-Anleitung

1. Startwert und Zieleinheit finden: Schreibe auf, welche Zahl du hast und in welche Einheit du sie umwandeln sollst.
2. Die Richtung prüfen: Überlege, ob die neue Einheit größer oder kleiner ist. Von groß nach klein (z. B. von kV zu V): Die Zahl muss größer werden. Du musst mit $1000$ multiplizieren. Von klein nach groß (z. B. von mV zu V): Die Zahl muss kleiner werden. Du musst durch $1000$ teilen.
3. Die Rechnung durchführen: Führe die Multiplikation oder Division durch und schreibe das Endergebnis mit der neuen Einheit auf.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Die elektrische Spannung ist wie ein Höhenunterschied und wird auch Potenzialdifferenz genannt.
• Die Batterie baut das Potenzial auf (wie ein Skilift).
• Am Verbraucher (z. B. einer Lampe) gibt es einen Spannungsabfall (wie eine Skipiste). Nur hier passiert eine Wirkung!
• In den normalen Verbindungsleitungen ändert sich das Potenzial nicht.
• Die Spannung wird in Volt (V) gemessen: $1 \text{ kV} = 1000 \text{ V}$ und $1 \text{ V} = 1000 \text{ mV}$.
