Elektrische Spannung und Potenzial einfach erklärt

Stell dir vor, du hast ein cooles ferngesteuertes Auto, aber du hast vergessen, die Batterie einzulegen. Egal wie oft du den Schalter drückst, es bewegt sich keinen Millimeter. Warum ist das so?

Die Kabel und der Motor im Auto sind bereits voller elektrischer Ladungen, aber diese Ladungen bewegen sich nicht von allein. Sie brauchen einen kräftigen „Schubs“. In diesem Artikel zu den Grundlagen der elektrischen Spannung und des Potenzials lernst du, was genau dieser Schubs ist, wie eine Batterie ihn erzeugt und warum wir uns das Ganze wie einen Berg für Mountainbiker vorstellen können!

Schnellantwort

Die elektrische Spannung ist der Antrieb für elektrische Ladungen in einem Stromkreis. Sie entsteht durch einen Unterschied im elektrischen Potenzial (der „elektrischen Höhe“) zwischen zwei Punkten, wie dem Plus- und Minuspol einer Batterie. Man nennt die Spannung daher auch Potenzialdifferenz. Sie wird in Volt (V) gemessen und ist auch dann vorhanden, wenn kein Strom fließt.

Vorwissen

• Elektrischer Strom: Die Bewegung von elektrischen Ladungen in eine Richtung. Beispiel: Wenn eine Lampe leuchtet, fließen Ladungen durch das Kabel.
• Geschlossener Stromkreis: Ein ununterbrochener Weg aus Kabeln und Bauteilen. Beispiel: Nur wenn der Schalter geschlossen ist, kann der Strom im Kreis fließen.

Aufgabentyp 1: Elektrische Spannung und Potenzial

Damit elektrischer Strom fließt, brauchen die Ladungen einen Antrieb. Diesen Antrieb nennt man elektrische Spannung.

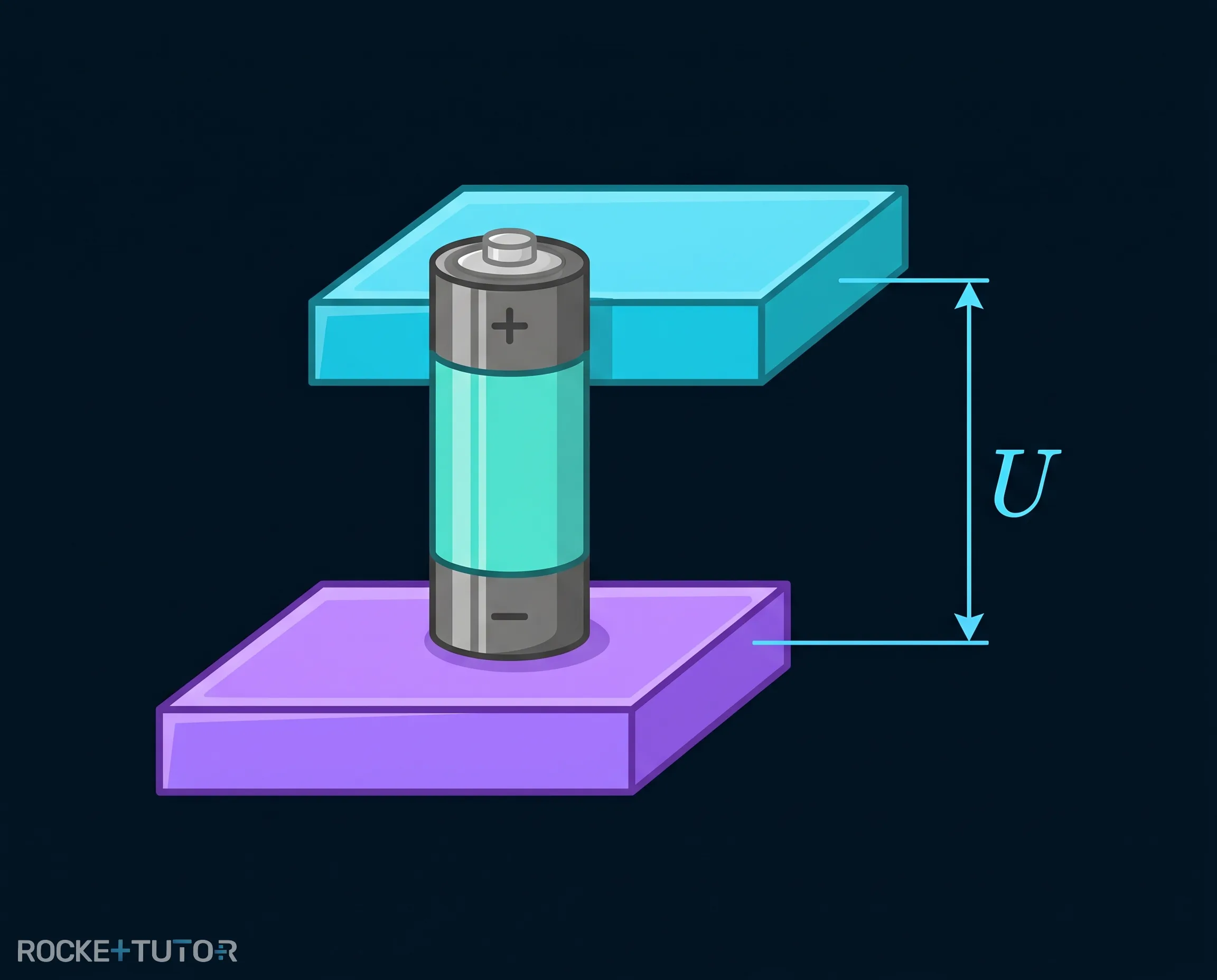

Um die Spannung zu verstehen, müssen wir zuerst das elektrische Potenzial kennen. Du kannst dir das elektrische Potenzial wie eine „elektrische Höhe“ vorstellen.

• Der Pluspol einer Batterie hat ein hohes elektrisches Potenzial.
• Der Minuspol hat ein niedriges elektrisches Potenzial.

Die elektrische Spannung ist genau der Unterschied zwischen diesen beiden „Höhen“. Man nennt sie deshalb auch Potenzialdifferenz.

Wichtige Fakten zur Spannung:

• Formelzeichen: Die Spannung wird mit dem Buchstaben $U$ abgekürzt.
• Einheit: Sie wird in Volt (abgekürzt mit $\text{V}$) gemessen.
• Die treibende Kraft: Die Spannung ($U$) drückt die Ladungen durch den geschlossenen Stromkreis.
• Immer da: Die Spannung (der Höhenunterschied) ist auch dann vorhanden, wenn gar kein Strom fließt! Wenn du eine Batterie lose in der Hand hältst, hat sie trotzdem eine Spannung, genau wie ein Berg eine Höhe hat, auch wenn gerade niemand hinunterfährt.

Aufgabentyp 2: Das Höhenmodell für den Stromkreis

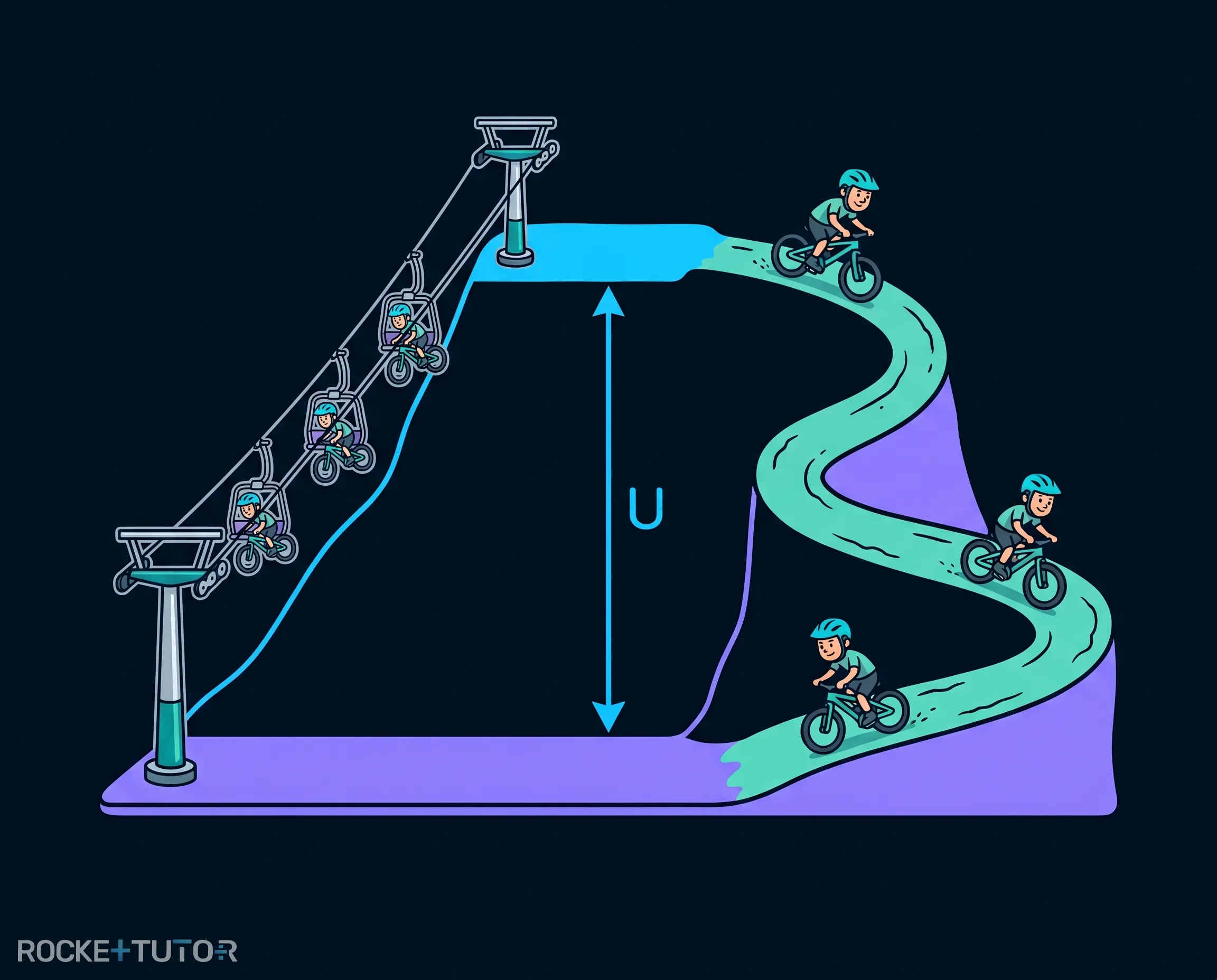

Um uns den unsichtbaren Stromkreis besser vorzustellen, nutzen wir ein Modell: Mountainbiker, die einen Berg hinunterfahren.

So funktioniert der Vergleich:

• Der Skilift entspricht der Batterie. Er verbraucht Energie, um die Biker nach oben zu ziehen.
• Der Höhenunterschied zwischen Berg und Tal entspricht der Spannung ($U$).
• Die Mountainbiker sind die elektrischen Ladungen.
• Die Fahrstrecke ist der geschlossene Stromkreis. Die Biker fahren nur los, wenn die Strecke vom Berg bis ins Tal durchgehend offen ist.

Grenzen des Modells (Was in der Realität anders ist):

Modelle sind super, aber sie passen nie zu 100 % zur Realität. Hier sind zwei wichtige Unterschiede, die du dir merken musst:

• Bei einer Unterbrechung: Wenn ein Baum auf die Mountainbike-Strecke fällt, fahren die Biker weiter, bis sie am Baum ankommen, und stauen sich dort. In der Realität: Wenn ein Stromkreis unterbrochen wird (z. B. wenn du den Schalter öffnest), stauen sich die Ladungen nicht. Sie bleiben sofort und überall im gesamten Kabel stehen.
• Mehr Spannung: Wenn der Berg höher ist (größerer Höhenunterschied), bedeutet das nicht unbedingt, dass mehr Biker auf der Strecke sind. In der Realität: Eine höhere Spannung in einem Stromkreis bedeutet, dass in der gleichen Zeit mehr Ladungen durch ein Bauteil (wie eine Lampe) fließen. Dadurch leuchtet die Lampe heller.

Wichtige Erkenntnisse

• Das elektrische Potenzial ist wie eine elektrische Höhe. Der Pluspol ist „hoch“, der Minuspol ist „tief“.
• Die elektrische Spannung ($U$) ist die Potenzialdifferenz (der Höhenunterschied) zwischen den Polen.
• Die Einheit der Spannung ist Volt ($\text{V}$).
• Die Spannung treibt den Strom an und ist auch bei einem offenen Stromkreis vorhanden.
• Im Höhenmodell entspricht die Batterie dem Lift und die Spannung dem Höhenunterschied.
• Achtung: Ladungen stauen sich nicht wie Mountainbiker, sondern stoppen bei einer Unterbrechung sofort überall.
