Reihen- und Parallelschaltungen einfach erklärt: Die Regeln

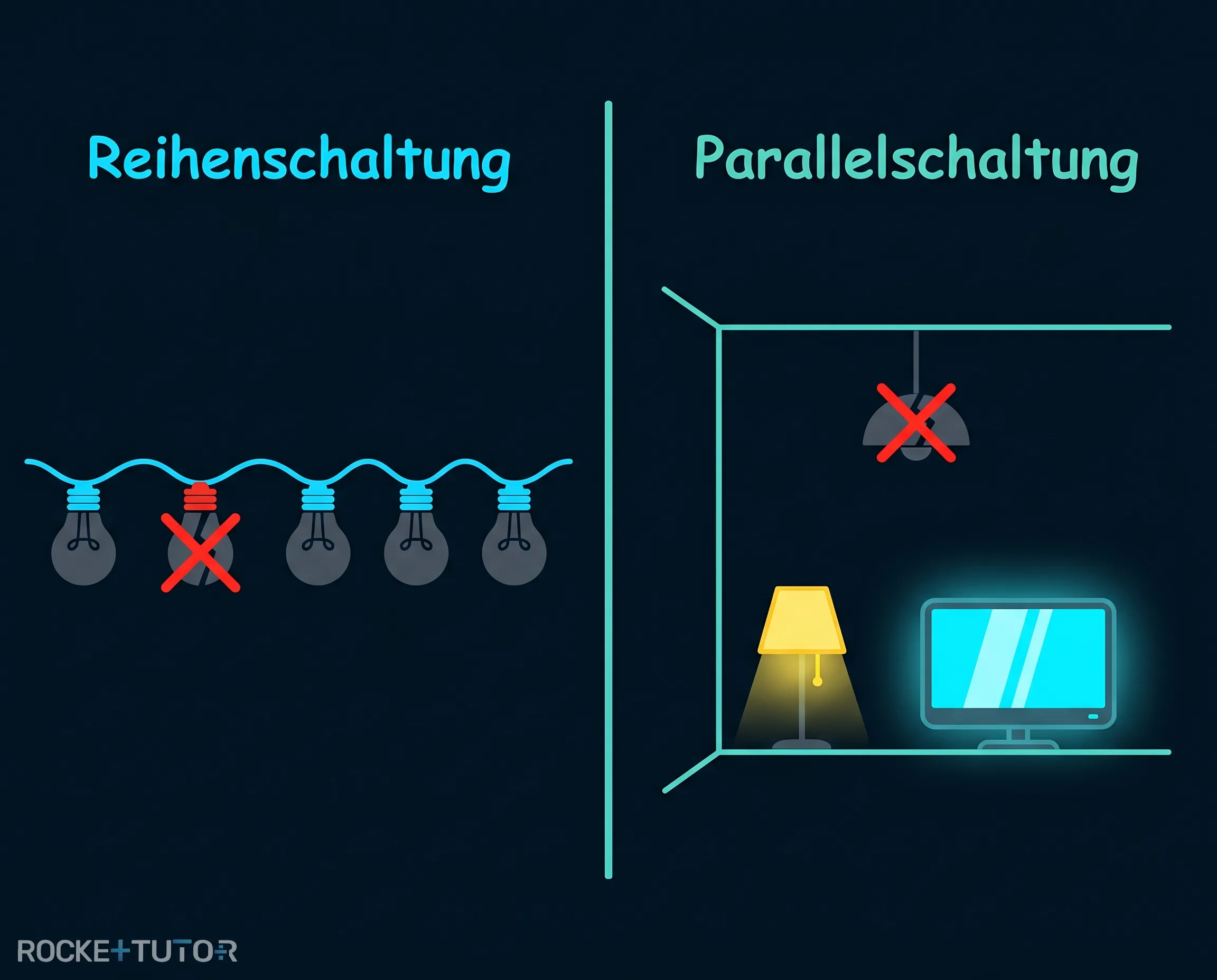

Hast du dich schon einmal geärgert, weil an Weihnachten eine einzige kaputte Lampe die ganze Lichterkette lahmgelegt hat? Aber wenn in deinem Zimmer die Deckenlampe kaputtgeht, läuft der Fernseher trotzdem problemlos weiter!

Das liegt an der Art, wie die Geräte mit den Stromkabeln verbunden sind. In diesem Artikel lernen wir die zwei wichtigsten Arten kennen, wie man elektrische Bauteile verkabelt: die Reihenschaltung und die Parallelschaltung. Du wirst verstehen, wie sich Strom und Spannung dabei verhalten und warum dein Zuhause zum Glück nicht wie eine alte Lichterkette verkabelt ist.

Vorwissen

• Elektrische Stromstärke ($I$): Gibt an, wie viel elektrischer Strom (wie viele Elektronen) durch die Leitung fließt. Die Einheit ist Ampere ($\text{A}$). Beispiel: Ein Föhn benötigt eine große Stromstärke von $10 \text{ A}$.
• Elektrische Spannung ($U$): Ist der „Antrieb“ oder Druck der Batterie, der den Strom durch den Kreis drückt. Die Einheit ist Volt ($\text{V}$). Beispiel: Eine normale kleine Batterie liefert eine Spannung von $1,5 \text{ V}$.

Aufgabentyp 1: Strom und Spannung in Schaltungen berechnen

Um Reihen- und Parallelschaltungen richtig zu berechnen, müssen wir zunächst ihre Eigenschaften verstehen.

1. Eigenschaften der Reihenschaltung

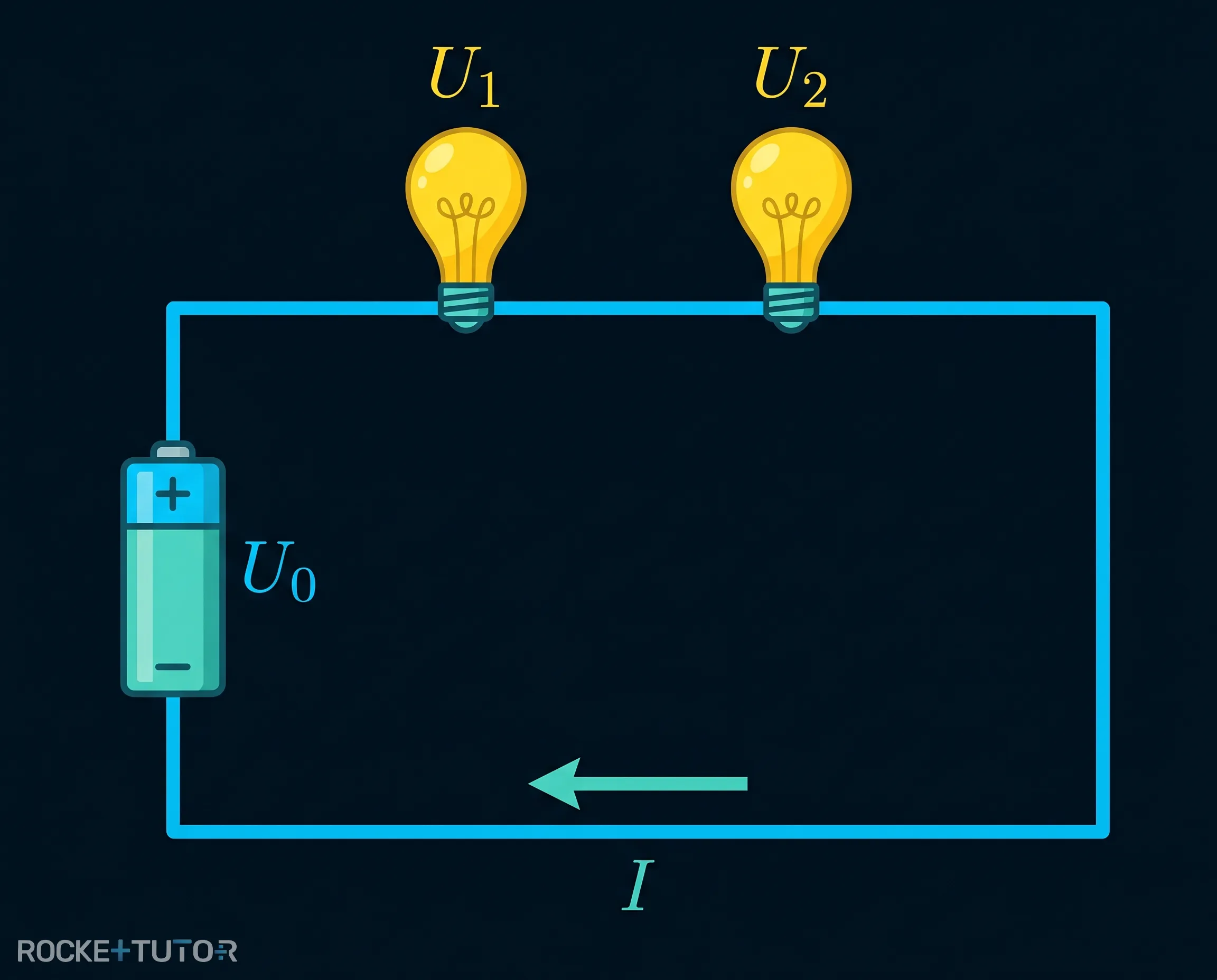

In einer Reihenschaltung sind alle elektrischen Bauteile (wie Lampen) in einem einzigen Pfad hintereinander geschaltet. Der Strom hat keine Abzweigungen und muss durch jedes einzelne Gerät fließen.

Weil es nur diesen einen Weg gibt, ist die Stromstärke an jedem Punkt im Stromkreis identisch. Die Elektronen können sich nirgendwo stauen oder abbiegen.

Die Gesamtspannung der Batterie teilt sich jedoch auf die einzelnen Bauteile auf. Jede Lampe verbraucht einen Teil des „Antriebs“.

Merksatz: In einer Reihenschaltung addieren sich die Teilspannungen an den einzelnen Geräten zur Gesamtspannung der Batterie.

$\textcolor{#08BFFF}{U_{0}} = \textcolor{#08BFFF}{U_{1}} + \textcolor{#08BFFF}{U_{2}} + ...$

Was passiert, wenn wir Bauteile hinzufügen oder entfernen?

• Mehr Bauteile: Wenn du weitere Lampen in die Reihe schaltest, baust du quasi mehr Hindernisse auf dem einzigen Weg ein. Dadurch wird der Stromfluss gebremst und die Gesamtstromstärke sinkt mit jedem neuen Bauteil.
• Ein Bauteil geht kaputt: Eine Reihenschaltung funktioniert nur, wenn alle Geräte eingeschaltet und intakt sind. Geht eine Lampe kaputt, ist das Kabel quasi durchgeschnitten. Der gesamte Stromkreis ist unterbrochen und alle anderen Lampen gehen aus.

2. Eigenschaften der Parallelschaltung

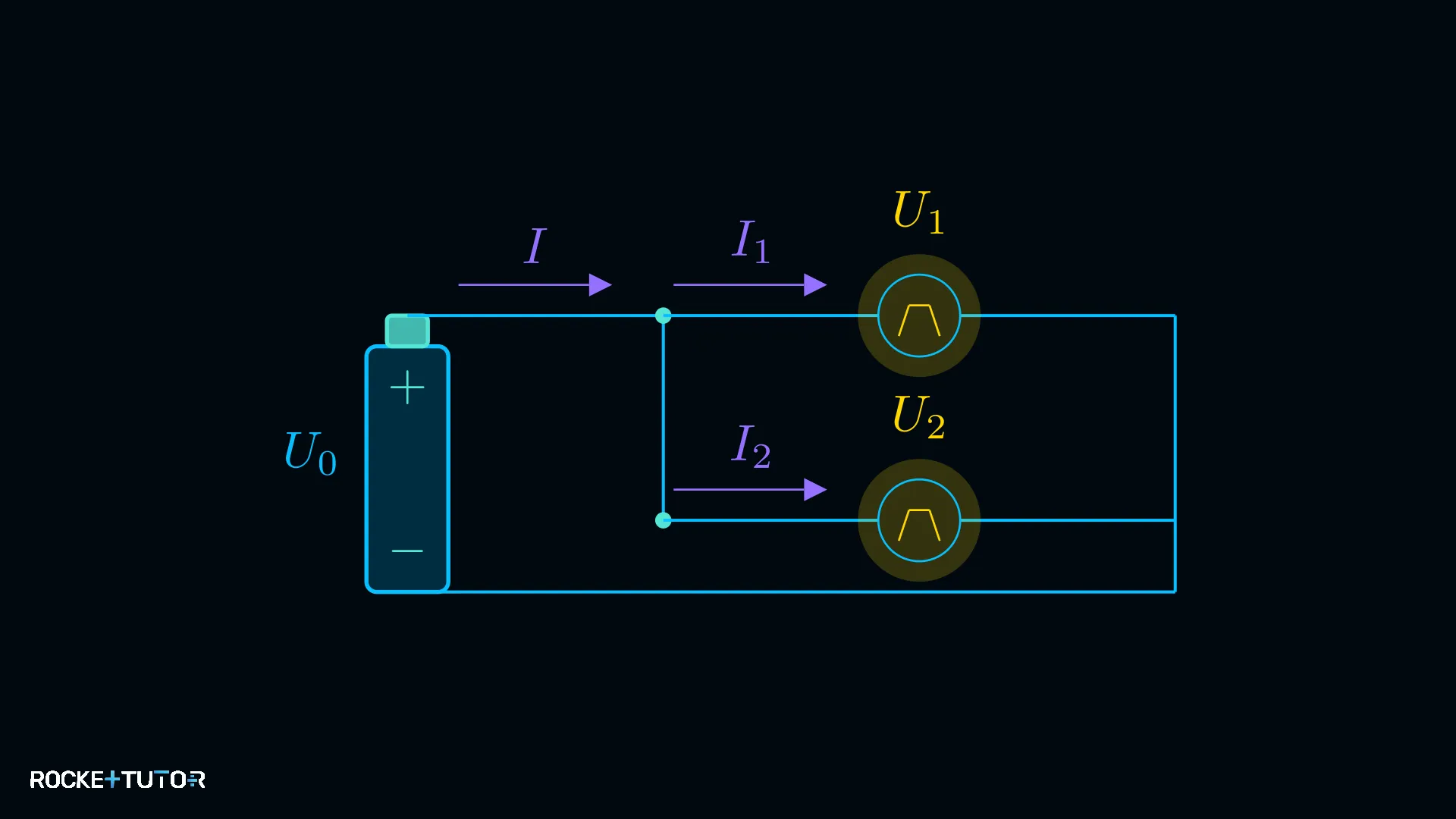

In einer Parallelschaltung gibt es Abzweigungen. Mehrere Zweige bieten unabhängige Pfade für den elektrischen Strom. Jedes Bauteil ist direkt mit dem Plus- und Minuspol der Batterie verbunden.

Weil jeder Zweig direkt an der Batterie hängt, bekommt jedes Gerät den vollen „Antrieb“.

Merksatz: In einer Parallelschaltung fällt an den Anschlüssen jedes Geräts die gleiche Spannung ab. Diese entspricht der gesamten Batteriespannung.

$\textcolor{#08BFFF}{U_{0}} = \textcolor{#08BFFF}{U_{1}} = \textcolor{#08BFFF}{U_{2}} = ...$

Die Gesamtstromstärke in der Hauptleitung teilt sich jedoch an den Abzweigungen auf die einzelnen Zweige auf (wie ein Fluss, der sich in mehrere Bäche teilt).

$\textcolor{#9570FF}{I} = \textcolor{#9570FF}{I_{1}} + \textcolor{#9570FF}{I_{2}} + ...$

Was passiert, wenn wir Bauteile hinzufügen?

Wenn du weitere parallele Bauteile hinzufügst, baust du quasi neue „Fahrspuren“ für den Strom. Weil es nun mehr Wege gibt, auf denen der Strom fließen kann, erhöht sich die Gesamtstromstärke in der Hauptleitung mit jedem neuen Bauteil.

3. Praktische Anwendungen von Schaltungsarten

Warum nutzen wir im Alltag fast immer die eine und fast nie die andere Schaltung?

In Haushalten werden fast ausschließlich Parallelschaltungen verwendet. Reihenschaltungen sind für die meisten Alltagsanwendungen unpraktisch. Dafür gibt es drei Hauptgründe:

1. Unterschiedliche Stromstärken: Geräte benötigen unterschiedlich viel Strom. Ein Föhn braucht eine viel größere Stromstärke als ein kleines Radio. In einer Parallelschaltung zieht sich jedes Gerät genau den Strom, den es braucht. In einer Reihenschaltung müssten alle mit demselben Strom auskommen.
2. Unabhängigkeit: In einer Reihenschaltung müssten alle Geräte gleichzeitig eingeschaltet sein. Wenn du den Fernseher ausschaltest, wäre der Stromkreis unterbrochen und der Kühlschrank würde ebenfalls ausgehen. Bei einer Parallelschaltung sind die Zweige unabhängig.
3. Die Nennspannung: Jedes Gerät ist für eine bestimmte Spannung gebaut, bei der es optimal funktioniert (die sogenannte Nennspannung, in Europa meist $230 \text{ V}$). In einer Parallelschaltung bekommt jedes Gerät diese volle Spannung. In einer Reihenschaltung würde sich die Spannung aufteilen, und die Geräte bekämen viel zu wenig Antrieb.

Alltagsbeispiel: Es gibt eine berühmte Ausnahme für Reihenschaltungen: Alte Lichterketten! Wenn eine Kette $20$ Lampen hat und jede Lampe genau $12 \text{ V}$ benötigt, summieren sich diese ideal zur gesamten Netzspannung der Steckdose ($\textcolor{#08BFFF}{20 \cdot 12 \text{ V}} = \textcolor{#08BFFF}{240 \text{ V}}$). Geht hier aber eine Lampe kaputt, bleibt die ganze Kette dunkel.

Schritt-für-Schritt-Anleitung

1. Schaltungsart erkennen: Lies die Aufgabe genau. Sind die Geräte in einem einzigen Weg hintereinander (Reihenschaltung) oder gibt es Abzweigungen (Parallelschaltung)?
2. Die passende Regel wählen: Bei einer Reihenschaltung wird die Spannung addiert und die Stromstärke ist überall gleich. Bei einer Parallelschaltung wird die Stromstärke addiert und die Spannung ist überall gleich.
3. Werte einsetzen und ausrechnen: Schreibe die Formel auf, setze die gegebenen Zahlen mit ihren Einheiten ein und berechne das Ergebnis.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Reihenschaltung (Ein Weg): Die Spannung teilt sich auf ($\textcolor{#08BFFF}{U_{0}} = \textcolor{#08BFFF}{U_{1}} + \textcolor{#08BFFF}{U_{2}}$). Die Stromstärke ist überall gleich.
• Parallelschaltung (Mehrere Wege): Die Stromstärke teilt sich auf ($\textcolor{#9570FF}{I} = \textcolor{#9570FF}{I_{1}} + \textcolor{#9570FF}{I_{2}}$). Die Spannung ist überall gleich.
• Ausfall: In der Reihenschaltung gehen alle Geräte aus, wenn eines kaputtgeht. In der Parallelschaltung laufen die anderen Geräte weiter.
• Haushalt: Wir nutzen Parallelschaltungen, damit Geräte unabhängig voneinander laufen und jedes Gerät die volle Spannung erhält.
