Reihenschaltungen und Potenzialdiagramme einfach erklärt

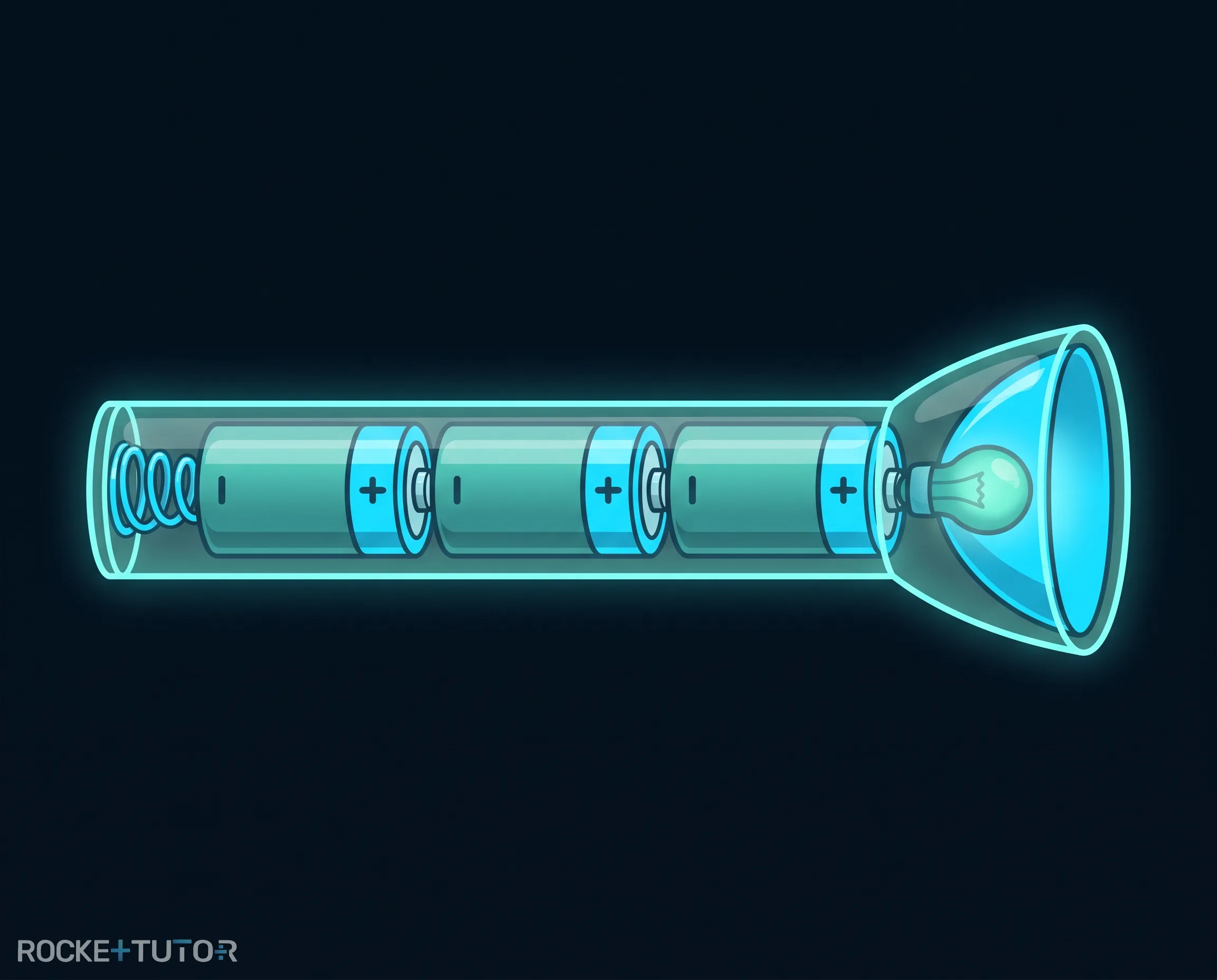

Hast du dich schon einmal gefragt, warum in manche Taschenlampen gleich drei oder vier Batterien hintereinandergesteckt werden müssen? Und was passiert eigentlich, wenn du aus Versehen eine davon falsch herum einlegst? In diesem Artikel über Reihenschaltungen, Potenzialdiagramme und Batterieeigenschaften finden wir genau das heraus.

Wir klären, wie sich die Spannungen von Batterien addieren, wie wir das in einem Diagramm wie eine Treppe zeichnen können und warum manche Batterien dick und andere dünn sind, obwohl exakt das Gleiche draufsteht!

Vorwissen

Bevor wir uns die Reihenschaltungen genauer ansehen, solltest du diese Grundlagen kennen:

• Elektrische Spannung ($U$): Der Antrieb für den elektrischen Strom. Sie wird in Volt ($\text{V}$) gemessen. Beispiel: Eine normale Haushaltsbatterie hat eine Spannung von $1,5 \text{ V}$.
• Das Höhenmodell (Potenzial): Man kann sich die Spannung wie einen Höhenunterschied vorstellen. Beispiel: Je höher ein Berg ist, desto mehr Antrieb hat das Wasser, das hinabfließt.

Aufgabentyp 1: Batterien in Reihe schalten und das Potenzialdiagramm

Schauen wir uns an, wie sich die Spannung verhält, wenn wir mehrere Batterien kombinieren. Um eine Lampe heller leuchten zu lassen, reicht eine einzelne Batterie oft nicht aus. Wir brauchen mehr Antrieb, also eine höhere Gesamtspannung. Dafür verbinden wir mehrere Batterien zu einer Reihenschaltung.

Richtig herum verbunden (Plus an Minus): Wenn du Batterien so hintereinanderlegst, dass der Pluspol der ersten Batterie den Minuspol der zweiten Batterie berührt, addieren sich ihre Spannungen.

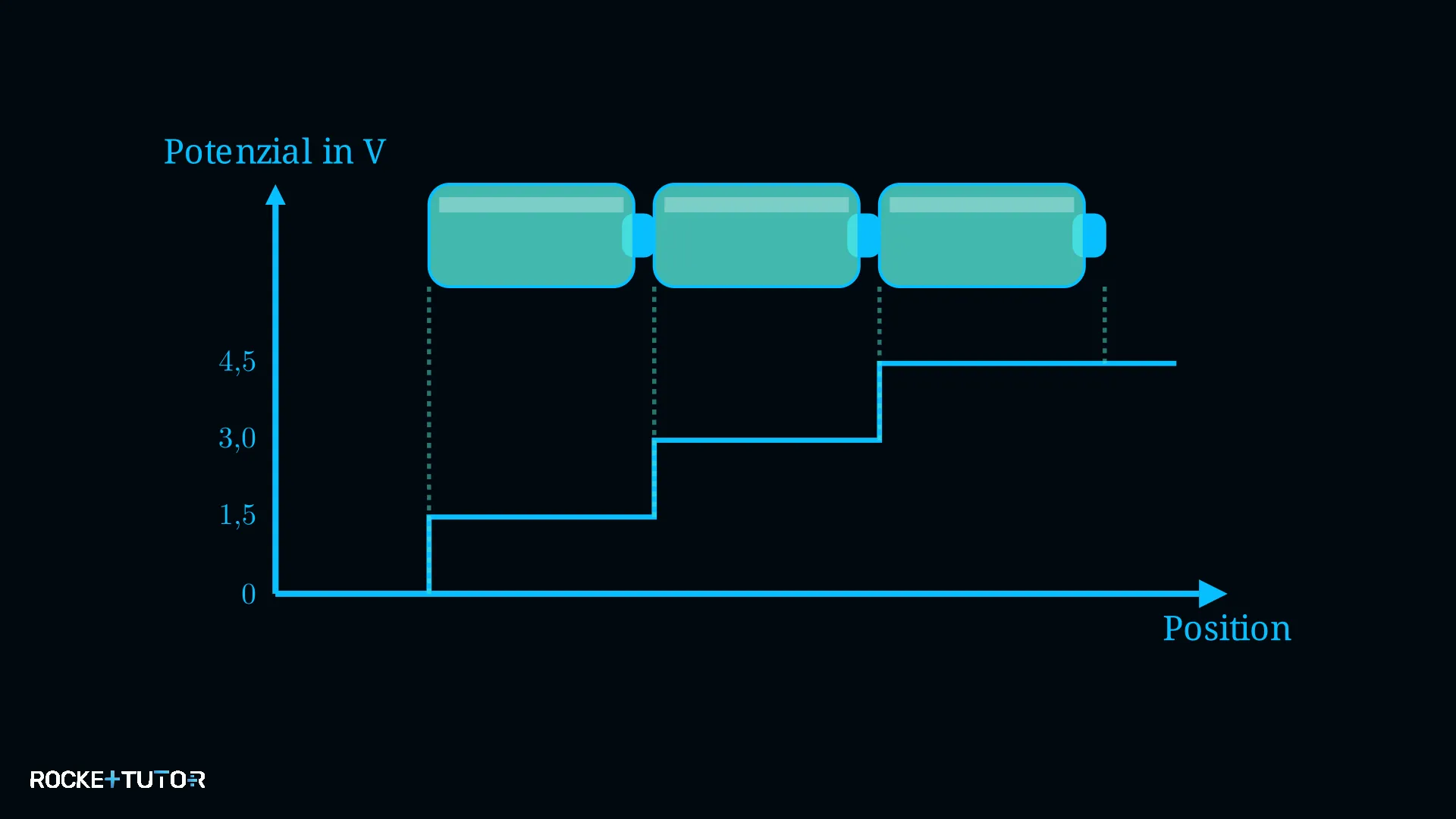

Stell dir das wie eine Treppe vor: Jede Batterie ist eine Stufe nach oben. Wenn jede Batterie $1,5 \text{ V}$ hat, gehst du mit der ersten Batterie auf $1,5 \text{ V}$, mit der zweiten auf $3,0 \text{ V}$ und mit der dritten auf $4,5 \text{ V}$. Diese Treppe nennt man Potenzialdiagramm.

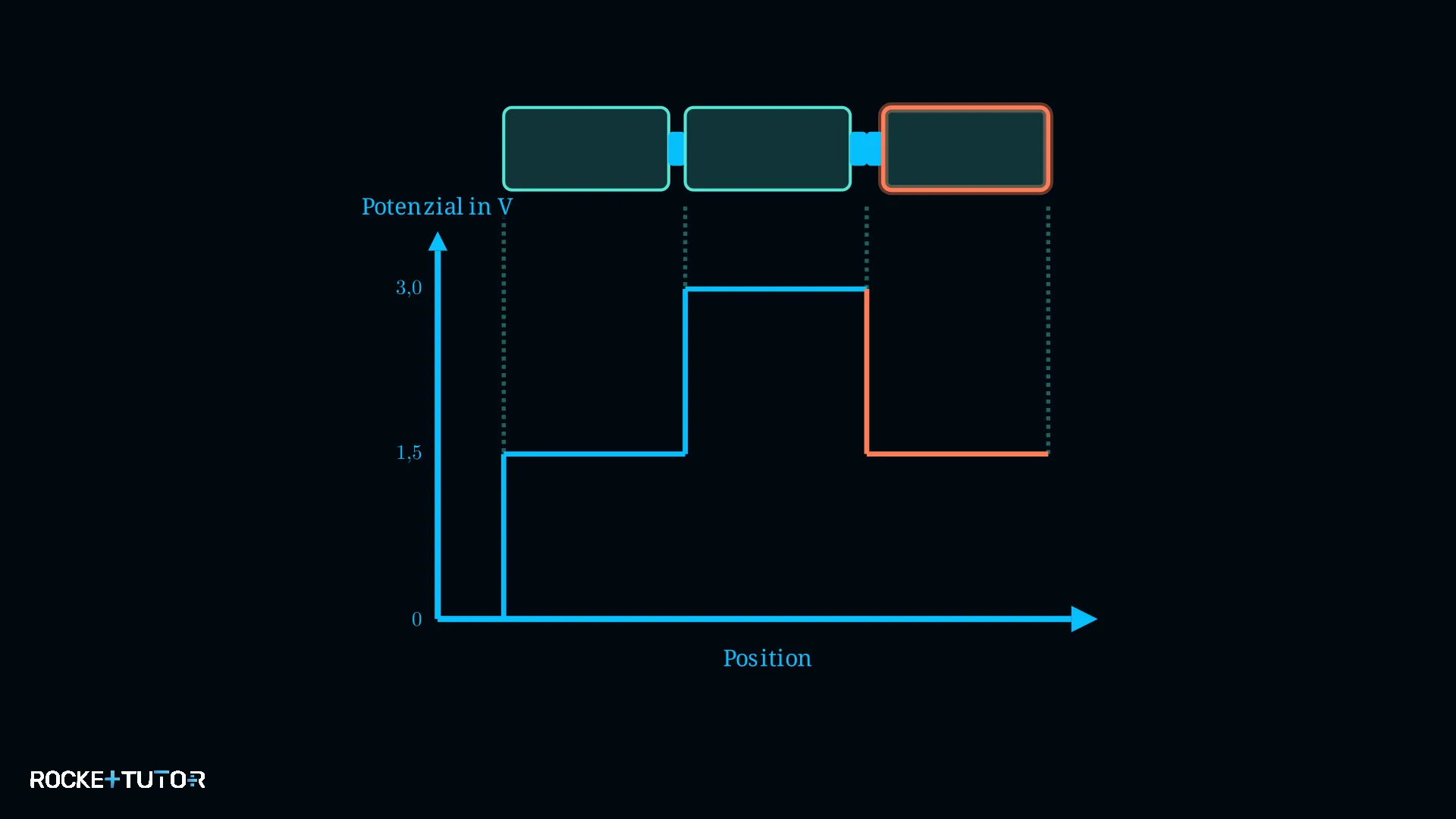

Falsch herum verbunden (Plus an Plus oder Minus an Minus): Wenn du eine Batterie aus Versehen umdrehst, arbeitet sie gegen die anderen. Ihre Spannung wird von der Gesamtspannung abgezogen. Im Potenzialdiagramm bedeutet das: Du gehst eine Stufe nach unten!

Schritt-für-Schritt-Anleitung

1. Startwert festlegen: Beginne am Minuspol der allerersten Batterie. Hier ist die Spannung (das Potenzial) immer $0 \text{ V}$.
2. Ausrichtung der nächsten Batterie prüfen: Schau dir an, wie die nächste Batterie anliegt. Berührt ihr Minuspol den Pluspol der vorherigen Batterie? Dann liegt sie richtig herum. Berühren sich zwei gleiche Pole (Plus an Plus oder Minus an Minus)? Dann liegt sie falsch herum.
3. Spannung addieren oder subtrahieren: Richtig herum: Rechne die Spannung der Batterie plus ($+$). Falsch herum: Rechne die Spannung der Batterie minus ($-$).
4. Ergebnis notieren: Führe das für alle Batterien in der Reihe durch. Das Endergebnis ist die Gesamtspannung.

Durchgerechnete Beispiele

Aufgabentyp 2: Batteriegröße und Spannung

Hier erfährst du, warum Batterien unterschiedliche Größen haben, obwohl die Spannung gleich ist. Vielleicht ist dir schon einmal aufgefallen, dass es sehr dicke Batterien (z. B. für große Radios) und ganz dünne Batterien (z. B. für Fernbedienungen) gibt. Auf beiden steht oft genau die gleiche Zahl: $1,5 \text{ V}$. Wie kann das sein?

Die Spannung einer Batterie hängt nur davon ab, welche chemischen Stoffe in ihrem Inneren miteinander reagieren. Solange die gleiche Chemie verwendet wird, ist die Spannung immer gleich, egal wie groß das Gehäuse ist.

Warum baut man dann überhaupt große Batterien? Der Unterschied liegt in der Kapazität (Ausdauer). Eine größere Batterie enthält einfach mehr von den chemischen Stoffen. Sie hat zwar nicht mehr Antrieb (Spannung), aber sie kann diesen Antrieb über einen viel längeren Zeitraum aufrechterhalten, bevor sie leer ist.

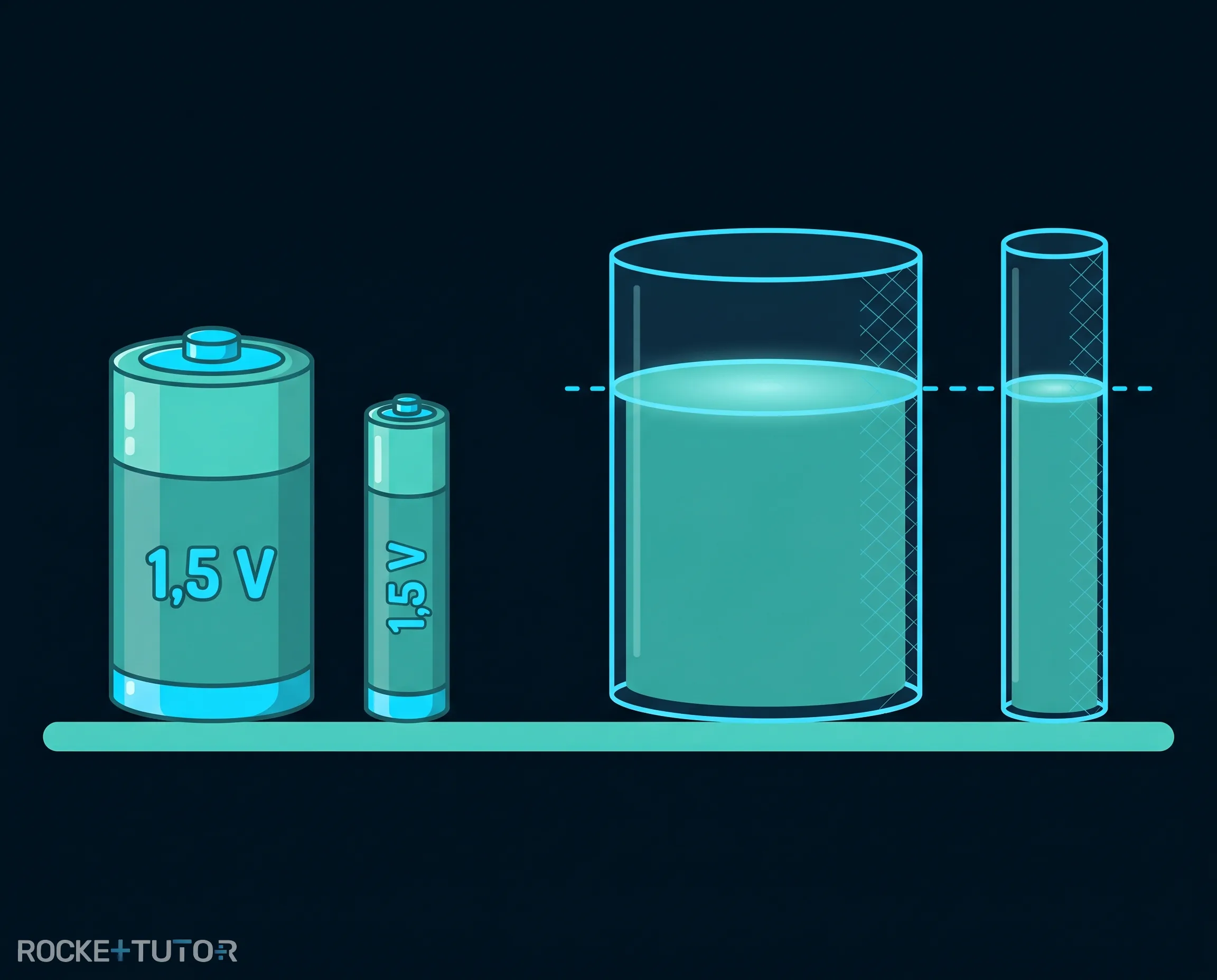

Stell dir zwei Wassertürme vor: Beide sind exakt gleich hoch. Das Wasser spritzt unten also mit dem gleichen Druck (der gleichen Spannung) heraus. Aber der eine Turm ist sehr schmal und der andere sehr breit. Der breite Turm hat eine viel größere Kapazität und kann viel länger Wasser liefern, bevor er leer ist. Genau so verhält es sich mit großen und kleinen Batterien!

Wichtige Erkenntnisse

• Reihenschaltung (richtig herum): Wenn der Pluspol an den Minuspol grenzt, addieren sich die Spannungen der Batterien.
• Reihenschaltung (falsch herum): Wenn gleiche Pole sich berühren, wird die Spannung abgezogen.
• Potenzialdiagramm: Zeigt die Spannung im Stromkreis wie eine Treppe an (Stufe hoch = addieren, Stufe runter = subtrahieren).
• Baugröße vs. Spannung: Die Spannung hängt nur von der Chemie ab. Eine größere Batterie hat nicht mehr Spannung, sondern eine größere Kapazität (sie hält länger).
