Mehrere Kräfte und Vektordarstellung: Einfach erklärt

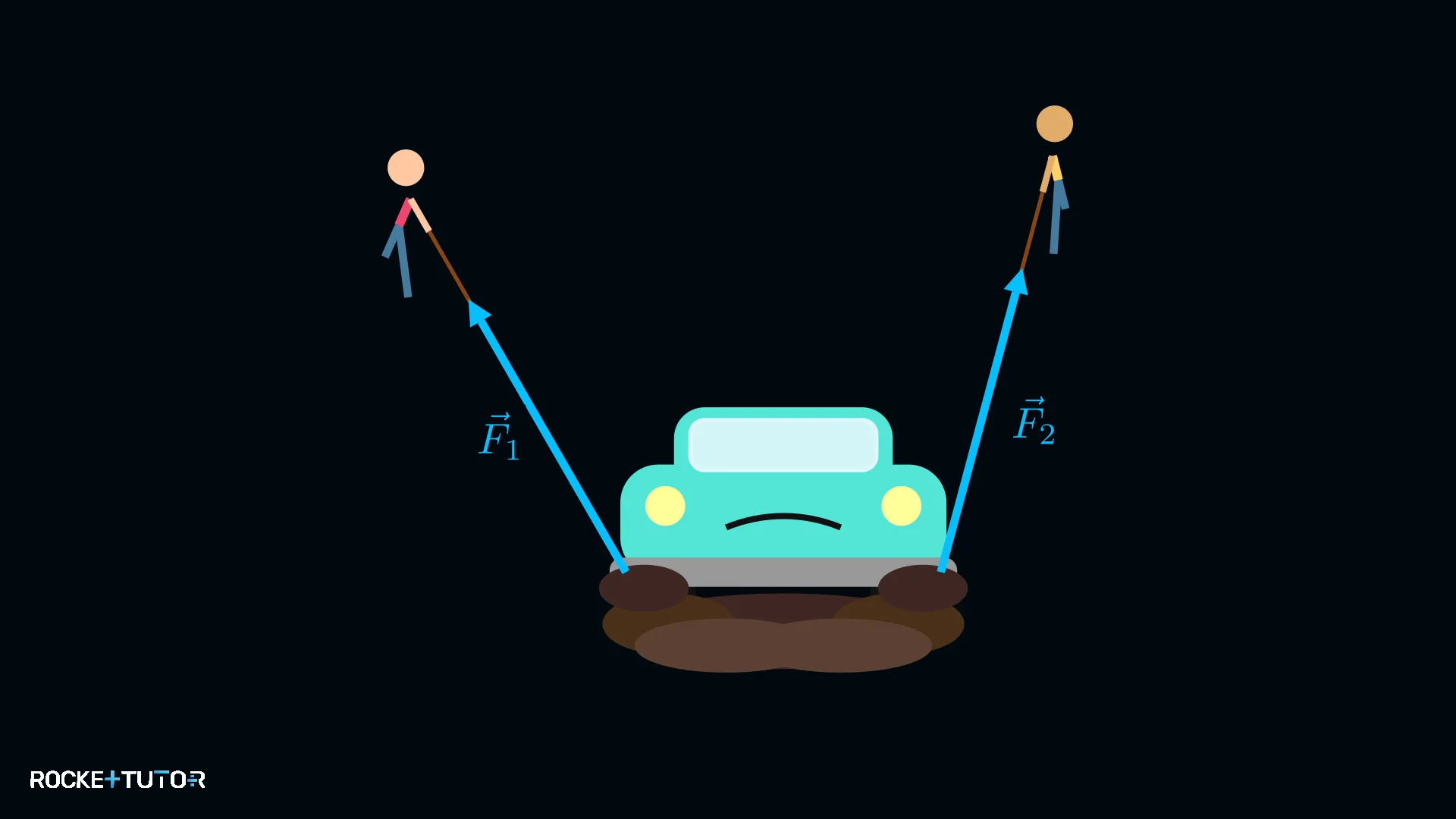

Stell dir vor, ein Auto steckt im Schlamm fest. Du und deine Freunde bindet Seile an die Stoßstange und zieht mit aller Kraft. Dabei merkt ihr schnell: Es ist nicht nur wichtig, wie stark ihr zieht, sondern auch in welche Richtung und an welcher Stelle!

In dieser Lektion zum Thema Mehrere Kräfte und Vektordarstellung lernst du, wie Physiker solche Kräfte als Pfeile zeichnen. Du wirst herausfinden, wie man vorhersagen kann, in welche Richtung sich ein Gegenstand am Ende bewegen wird, wenn mehrere Personen gleichzeitig aus verschiedenen Richtungen daran ziehen.

Vorwissen

• Die Kraft ($F$): Gibt an, wie stark an einem Körper gezogen oder gedrückt wird. Kräfte können die Bewegung eines Körpers ändern oder ihn verformen.

  Beispiel: Um eine schwere Kiste zu verschieben, musst du eine Kraft aufwenden.

• Die Einheit: Kräfte werden in Newton ($\text{N}$) gemessen.

  Beispiel: Eine Tafel Schokolade ($100 \text{ g}$) zieht mit einer Gewichtskraft von etwa $1 \text{ N}$ nach unten.

Aufgabentyp 1: Resultierende Kraft bestimmen und Kräfte addieren

Eine Kraft hat nicht nur eine bestimmte Stärke, sondern wirkt auch immer in eine bestimmte Richtung. Größen, die eine Richtung haben, nennt man Vektoren. Um Kräfte sichtbar zu machen, zeichnen wir sie als Pfeile.

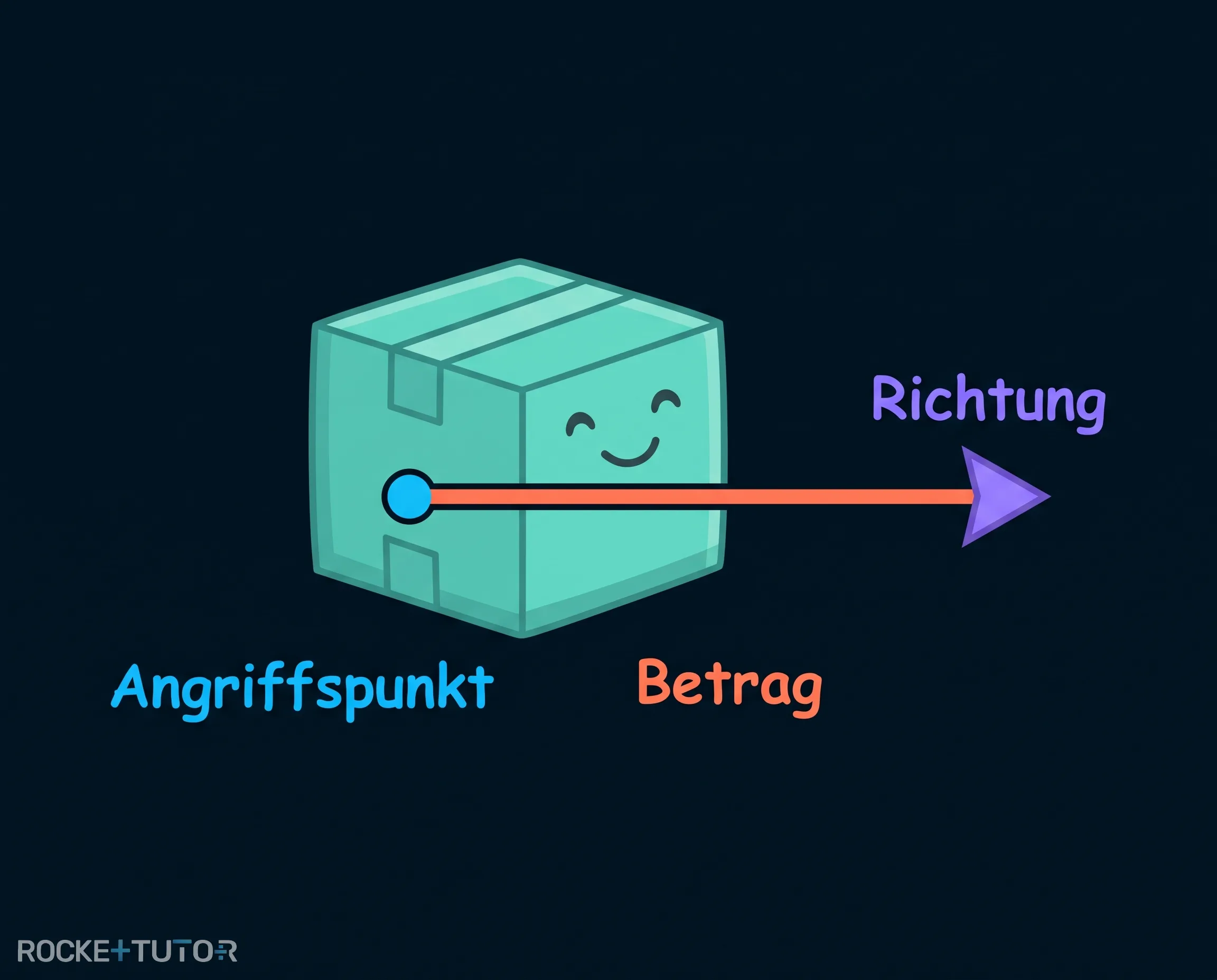

Jeder Kraftpfeil verrät uns drei wichtige Dinge über die Kraft:

• Der Angriffspunkt: Das ist der Punkt, an dem die Kraft ansetzt (wo gezogen oder gedrückt wird). Er wird durch den Anfang des Pfeils (den Fußpunkt) dargestellt.

• Die Richtung: Sie zeigt an, wohin die Kraft wirkt. Sie wird durch die Spitze des Pfeils dargestellt.

• Der Betrag (die Stärke): Er gibt an, wie stark die Kraft ist. Er wird durch die Länge des Pfeils dargestellt. Je länger der Pfeil gezeichnet ist, desto stärker ist die Kraft.

Weil die Kraft eine gerichtete Größe (ein Vektor) ist, bekommt ihr Formelzeichen in der Physik einen kleinen Pfeil auf den Kopf gesetzt: $\vec{F}$.

Oft wirken mehrere Kräfte gleichzeitig auf einen Gegenstand. Wenn du und dein Freund zusammen an einer Kiste zieht, könntet ihr auch durch eine einzige, sehr starke Person ersetzt werden, die genau denselben Effekt erzielt. Diese Ersatzkraft nennt man die resultierende Kraft oder Gesamtkraft ($\vec{F}_{Gesamt}$).

Um herauszufinden, wie groß diese Gesamtkraft ist und in welche Richtung sie zeigt, können wir die Kräfte zeichnerisch addieren. Die Gleichung dafür lautet: $\vec{F}_{Gesamt} = \vec{F}_1 + \vec{F}_2$.

Aber Vorsicht: Da Kräfte Vektoren sind, dürfen wir nicht einfach nur ihre Zahlenwerte zusammenrechnen, wenn sie in verschiedene Richtungen zeigen! Wir müssen die Pfeile aneinanderfügen.

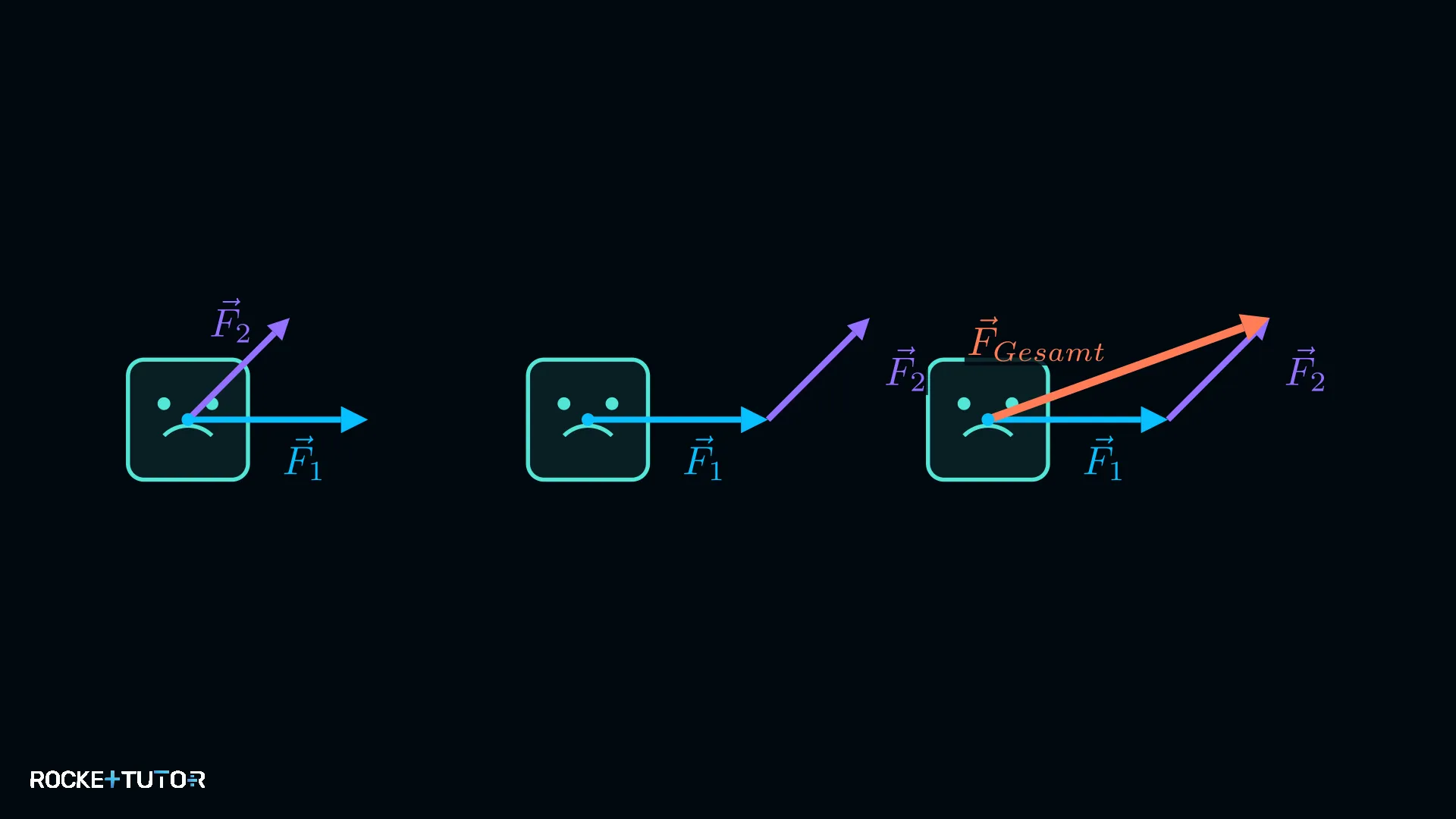

Dazu nimmst du den zweiten Kraftpfeil und verschiebst ihn so, dass sein Anfang genau an der Spitze des ersten Pfeils liegt. Die resultierende Kraft ist dann ein neuer Pfeil, der vom allerersten Startpunkt zur allerletzten Spitze zeigt.

Schritt-für-Schritt-Anleitung

1. Maßstab festlegen: Wähle einen passenden Maßstab, um die Newton in Zentimeter umzurechnen (zum Beispiel $1 \text{ cm} \hat{=} 10 \text{ N}$).
2. Erste Kraft zeichnen: Zeichne den ersten Kraftpfeil ($\vec{F}_1$) mit der richtigen Länge und in die richtige Richtung. Markiere den Startpunkt deutlich.
3. Zweite Kraft ansetzen: Zeichne den zweiten Kraftpfeil ($\vec{F}_2$). Sein Startpunkt muss genau an der Spitze des ersten Pfeils liegen. Achte darauf, dass seine Richtung und Länge genau stimmen.

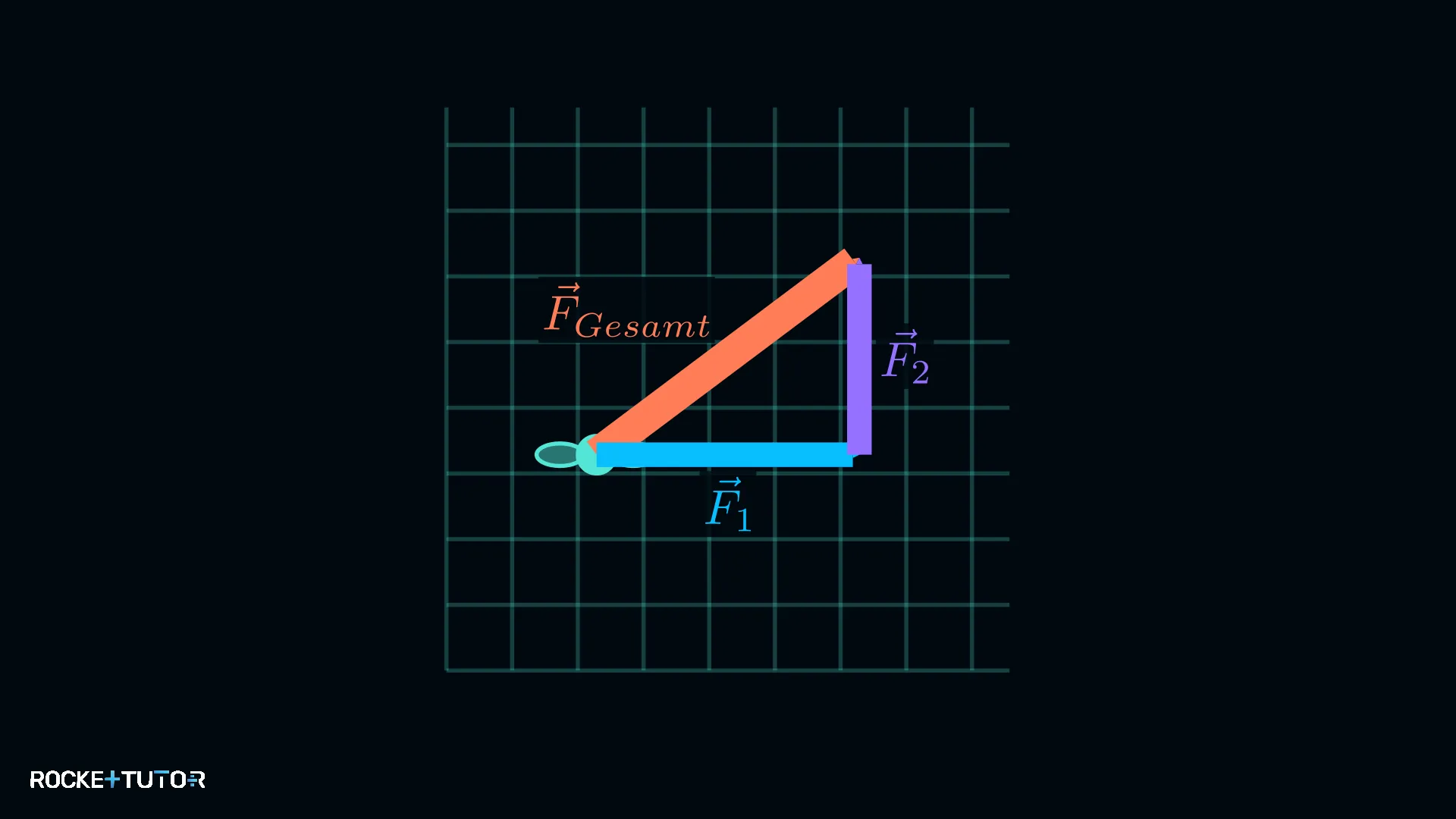

4. Resultierende Kraft einzeichnen: Zeichne einen neuen Pfeil vom Startpunkt der ersten Kraft zur Spitze der zweiten Kraft. Das ist die resultierende Kraft ($\vec{F}_{Gesamt}$).
5. Gesamtkraft bestimmen: Miss die Länge des neuen Pfeils mit dem Lineal und rechne sie mit deinem Maßstab wieder in Newton um.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Kräfte sind Vektoren (gerichtete Größen) und werden als Pfeile ($\vec{F}$) dargestellt.
• Ein Kraftpfeil zeigt den Angriffspunkt (Start), die Richtung (Spitze) und den Betrag (Länge) der Kraft.
• Mehrere Kräfte können zu einer einzigen resultierenden Kraft ($\vec{F}_{Gesamt}$) zusammengefasst werden.
• Um Kräfte zu addieren, hängt man die Pfeile aneinander (Spitze an Fuß). Man darf nicht einfach nur die Zahlenwerte addieren, wenn sie in verschiedene Richtungen zeigen!
