Berechnung des Drahtwiderstands einfach erklärt: Formel & Tipps

Stell dir vor, du trinkst einen dicken Milchshake. Mit einem langen, sehr dünnen Strohhalm ist das extrem anstrengend. Nimmst du aber einen kurzen, dicken Strohhalm, geht es ganz leicht!

Genau so verhält sich elektrischer Strom in einem Kabel. Bei der Berechnung des Drahtwiderstands und Datenanalyse lernst du, wie die Form und das Material eines Drahtes den Stromfluss bremsen und wie Physiker solche Zusammenhänge mit Diagrammen beweisen.

Vorwissen

• Elektrischer Widerstand ($R$): Gibt an, wie stark der Strom in einem Bauteil gebremst wird.

  Formel: $R = \frac{U}{I}$

  Beispiel: Eine Glühlampe hat einen Widerstand, der den Stromfluss verringert, wodurch sie leuchtet.

• Kreisfläche: Die Fläche eines Kreises hängt von seinem Durchmesser ($d$) ab.

  Formel: $A = \pi \cdot \frac{d^{2}}{4}$

  Beispiel: Wenn der Durchmesser eines Kreises verdoppelt wird, wird seine Fläche genau viermal so groß.

Aufgabentyp 1: Das Widerstandsgesetz für Drähte

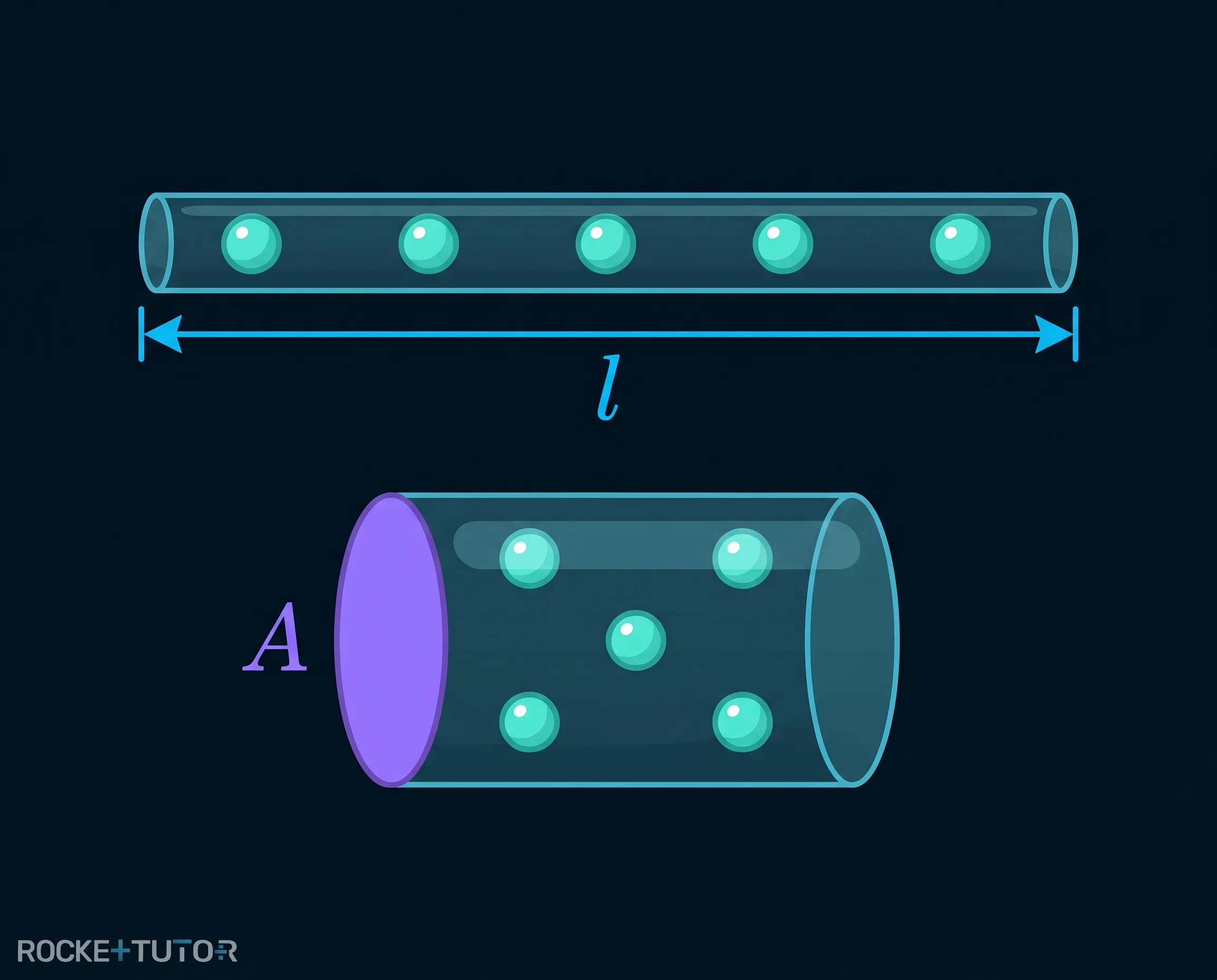

Um die Berechnung des Drahtwiderstands zu meistern, musst du das Widerstandsgesetz kennen. Der elektrische Widerstand eines Drahtes hängt von drei Eigenschaften ab:

• Die Länge ($\textcolor{#08BFFF}{l}$): Je länger der Draht, desto weiter müssen die Elektronen reisen. Der Widerstand ist direkt proportional zur Länge. (Doppelte Länge = doppelter Widerstand).

• Die Querschnittsfläche ($\textcolor{#9570FF}{A}$): Je dicker der Draht, desto mehr Platz haben die Elektronen. Der Widerstand ist umgekehrt proportional zur Fläche. (Doppelte Fläche = halber Widerstand).

• Das Material ($\textcolor{#53E5D6}{\rho}$): Jedes Material bremst den Strom unterschiedlich stark. Dies nennt man den spezifischen Widerstand.

Diese drei Dinge ergeben zusammen das Widerstandsgesetz:

$R = \textcolor{#53E5D6}{\rho} \cdot \frac{\textcolor{#08BFFF}{l}}{\textcolor{#9570FF}{A}}$

Alltagsbezug: Wenn wir Kabel für ein Haus planen, gehen wir davon aus, dass die Temperatur konstant bleibt, da sich der Widerstand bei Hitze verändern würde.

Achtung, Durchmesser-Falle! Oft kennen wir nur den Durchmesser ($d$) eines runden Drahtes. Wenn du den Durchmesser eines Drahtes verdoppelst, wird seine Querschnittsfläche nicht nur doppelt, sondern viermal so groß! Dadurch sinkt der Widerstand auf genau ein Viertel ($\frac{1}{4}$).

Schritt-für-Schritt-Anleitung

1. Schritt 1: Gegebene Werte notieren – Schreibe Länge ($l$), Querschnittsfläche ($A$) und den spezifischen Widerstand ($\rho$) auf. Achte auf die Einheiten!
2. Schritt 2: Formel aufstellen – Notiere das Widerstandsgesetz: $R = \rho \cdot \frac{l}{A}$.
3. Schritt 3: Werte einsetzen und ausrechnen – Setze die Zahlen mit ihren Einheiten in die Formel ein und berechne das Ergebnis. Die Einheit des Widerstands ist Ohm ($\Omega$).

Durchgerechnete Beispiele

Aufgabentyp 2: Bestimmen physikalischer Zusammenhänge aus Diagrammen

Bei der Datenanalyse geht es darum, theoretische Formeln grafisch zu überprüfen. In der Physik wollen wir Vermutungen durch Experimente beweisen. Angenommen, wir vermuten: „Ein dickerer Draht hat einen geringeren Widerstand.“ Wir messen also den Widerstand ($R$) bei verschiedenen Durchmessern ($d$) und zeichnen ein Diagramm.

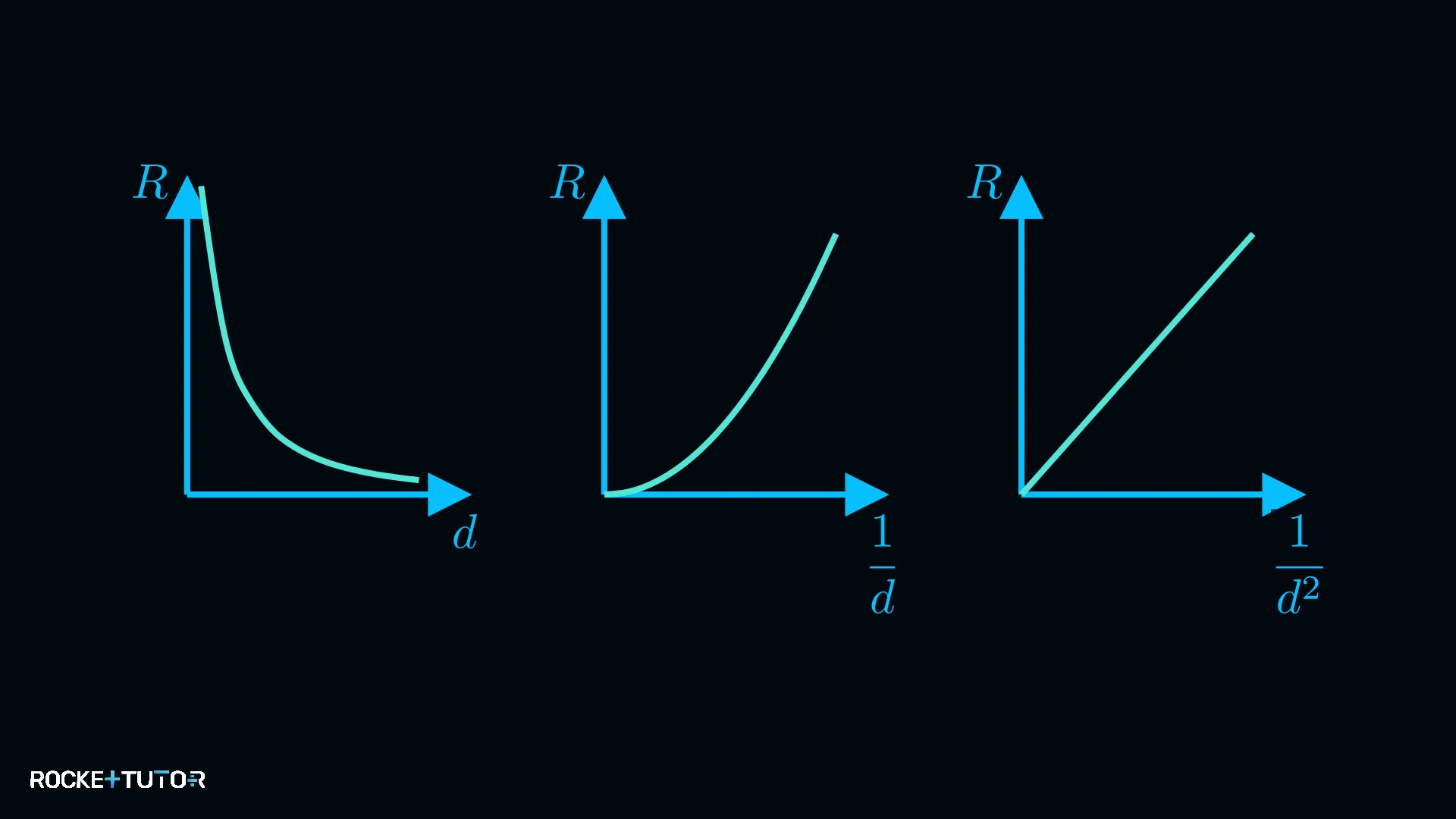

Tragen wir $R$ gegen $d$ auf, erhalten wir eine gebogene Kurve (eine Hyperbel). Eine Kurve zeigt zwar, dass der Widerstand sinkt, aber sie beweist keine genaue mathematische Formel. Physiker bevorzugen gerade Linien (Ursprungsgeraden), denn nur eine gerade Linie durch den Nullpunkt beweist einen exakten proportionalen Zusammenhang!

Um aus der Kurve eine gerade Linie zu machen, wenden wir einen mathematischen Trick auf der x-Achse an:

• Tragen wir $R$ gegen $1/d$ auf, erhalten wir immer noch eine leichte Kurve. Das bedeutet, $R$ ist nicht direkt proportional zu $1/d$.
• Tragen wir $R$ gegen $1/d^{2}$ auf, entsteht plötzlich eine perfekte Ursprungsgerade!

Dieser grafische Beweis bestätigt unser Gesetz: Der Widerstand ist proportional zu $1/d^{2}$. Das macht physikalisch Sinn, denn die Querschnittsfläche $A$ (die den Strom durchlässt) wächst genau mit dem Quadrat des Durchmessers ($d^{2}$).

Wichtige Erkenntnisse

• Das Widerstandsgesetz lautet: $R = \rho \cdot \frac{l}{A}$.
• Ein längerer Draht hat mehr Widerstand. Ein dickerer Draht hat weniger Widerstand.
• Verdoppelt man den Durchmesser eines Drahtes, sinkt der Widerstand auf ein Viertel ($\frac{1}{4}$).
• Eine Ursprungsgerade in einem Diagramm ist der beste Weg, um eine mathematische Proportionalität zu beweisen.
• Das Diagramm von $R$ gegen $1/d^{2}$ ergibt eine Ursprungsgerade und beweist den Zusammenhang zwischen Widerstand und Durchmesser.
