Ohmsches Gesetz und Materialeigenschaften einfach erklärt

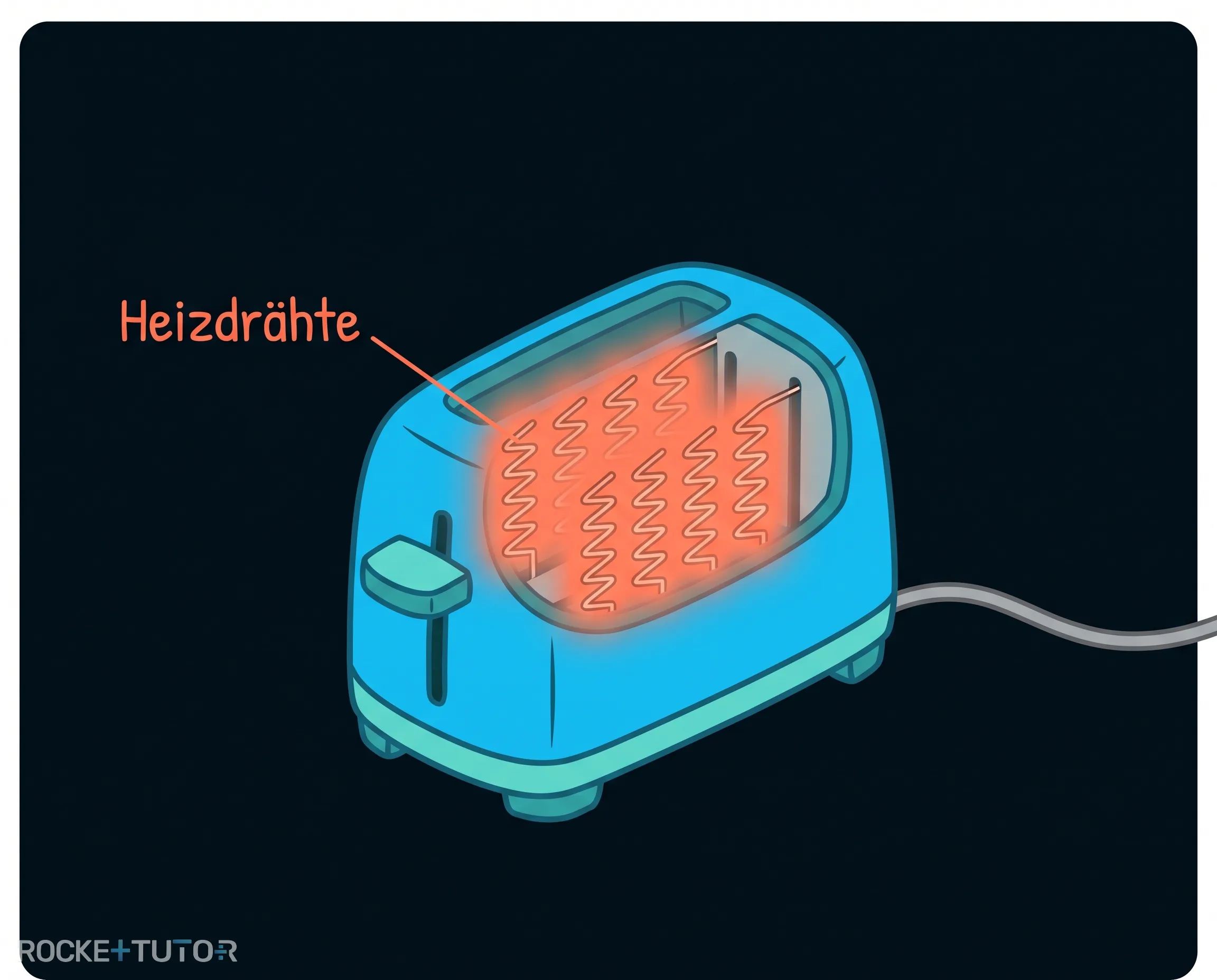

Hast du dich schon einmal gefragt, warum die Drähte in einem Toaster anfangen zu glühen, wenn du ihn einschaltest?

Wenn elektrischer Strom durch ein Material fließt, passiert im Inneren eine ganze Menge. Die fließenden Teilchen stoßen aneinander und erzeugen dabei Wärme. Aber wusstest du, dass diese Wärme bei vielen Materialien den Stromfluss plötzlich abbremst? In dieser Lektion zum Thema Ohmsches Gesetz und Materialeigenschaften finden wir heraus, warum sich manche Materialien an die Verkehrsregeln der Physik halten und warum andere bei Hitze plötzlich ihren Widerstand ändern!

Vorwissen

• Elektrische Spannung ($U$): Der "Antrieb", der die Elektronen durch das Kabel drückt. Gemessen in Volt ($\text{V}$).

  Beispiel: Eine Batterie liefert eine Spannung von $9 \text{ V}$.

• Elektrische Stromstärke ($I$): Die Menge an Elektronen, die pro Sekunde durch das Kabel fließt. Gemessen in Ampere ($\text{A}$).

  Beispiel: Durch eine Lampe fließt ein Strom von $2 \text{ A}$.

• Elektrischer Widerstand ($R$): Die "Bremse", die den Stromfluss behindert. Gemessen in Ohm ($\Omega$).

  Formel: $R = \frac{U}{I}$

  Beispiel: Wenn $10 \text{ V}$ anliegen und $2 \text{ A}$ fließen, beträgt der Widerstand $5 \Omega$.

Aufgabentyp 1: Ohmsches Gesetz und Materialeigenschaften auswerten

Um das Ohmsche Gesetz und Materialeigenschaften richtig zu verstehen, schauen wir uns zunächst die U-I-Kennlinien und die Temperaturabhängigkeit an. Jedes Bauteil hat einen elektrischen Widerstand. Aber nicht jedes Bauteil verhält sich gleich, wenn wir die Spannung erhöhen.

Das Ohmsche Gesetz beschreibt einen ganz besonderen Fall: Wenn du die Spannung verdoppelst, verdoppelt sich auch genau die Stromstärke. Die beiden Größen wachsen völlig gleichmäßig (sie sind proportional). Das bedeutet, dass die "Bremse" im Kabel immer gleich stark bleibt. Der Widerstand ist also konstant.

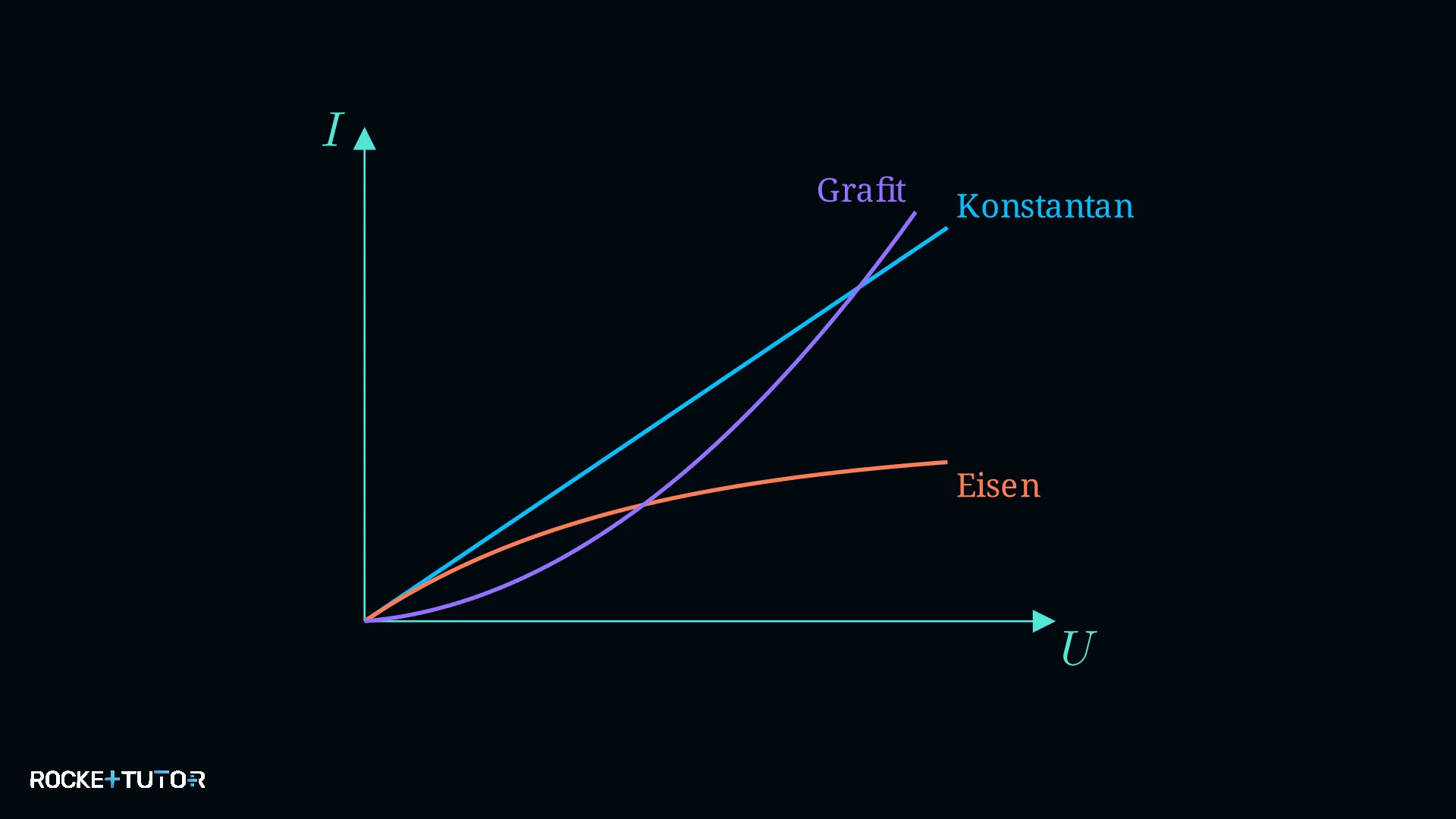

Wir können das Verhalten von Materialien in einem U-I-Diagramm darstellen. Dabei tragen wir die Spannung ($U$) auf der waagerechten Achse und die Stromstärke ($I$) auf der senkrechten Achse ein.

Schauen wir uns drei verschiedene Materialien an:

• Konstantandraht: Die Linie ist eine gerade Linie, die genau im Nullpunkt startet (Ursprungsgerade). Das bedeutet: Das Ohmsche Gesetz gilt! Der Widerstand bleibt immer gleich.

• Eisendraht: Die Kurve flacht ab. Obwohl wir die Spannung stark erhöhen, wächst die Stromstärke kaum noch. Die "Bremse" wird also stärker. Der Widerstand steigt.

• Grafit (Bleistiftmine): Die Kurve wird immer steiler. Der Strom fließt plötzlich viel leichter durch das Material. Die "Bremse" wird schwächer. Der Widerstand sinkt.

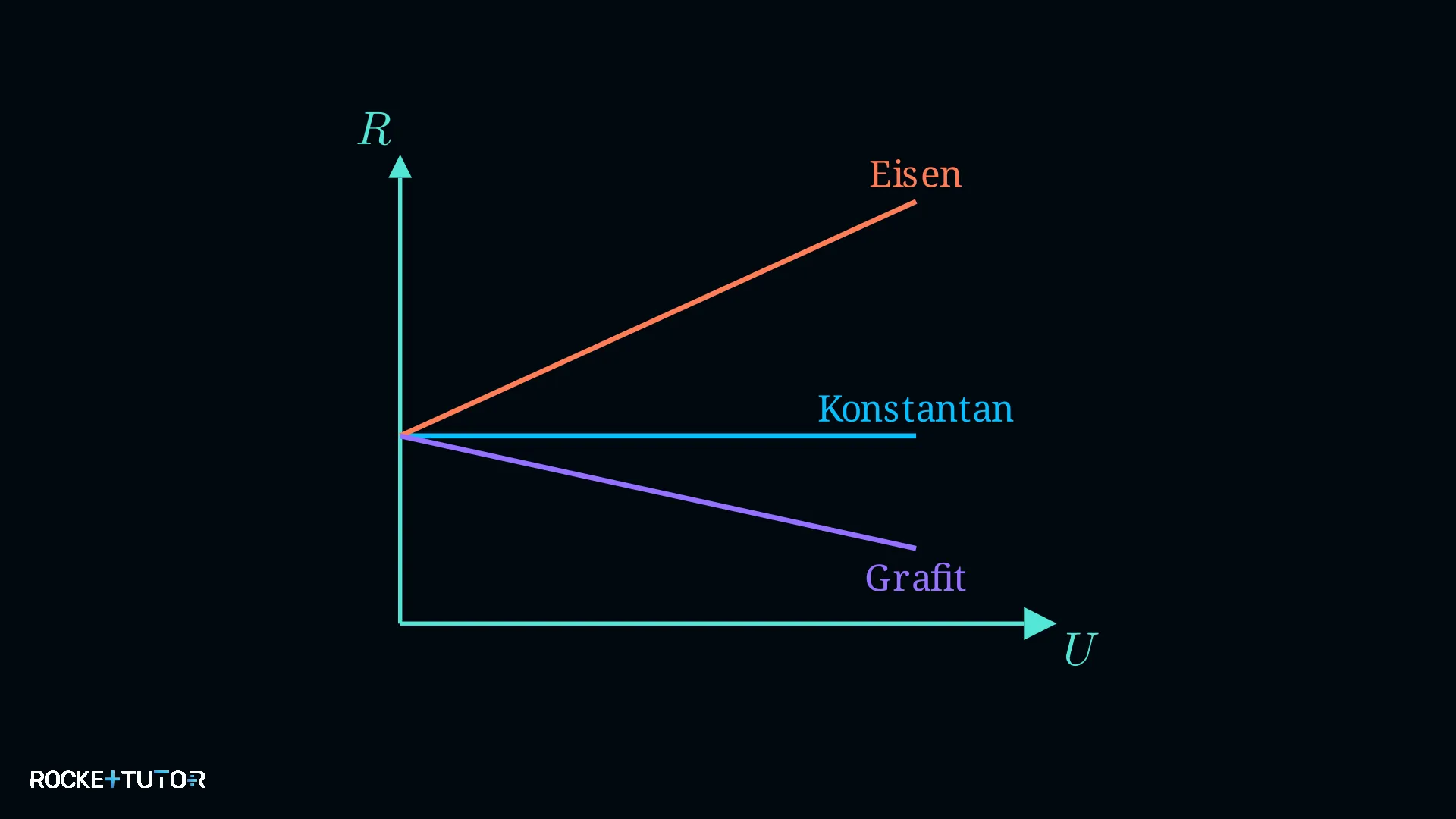

Wir können das auch in einem U-R-Diagramm zeichnen, bei dem wir direkt den Widerstand ($R$) ablesen können:

Hier siehst du deutlich: Nur bei Konstantan bleibt die Linie waagerecht. Für Eisen und Grafit gilt das Ohmsche Gesetz nicht, da sich ihr Widerstand verändert.

Warum verändern Eisen und Grafit plötzlich ihren Widerstand? Die Antwort ist die Temperatur.

Wenn Strom durch einen Draht fließt, reiben die fließenden Elektronen an den Atomen des Materials. Dadurch entsteht Wärme.

Metalle (wie Eisen): Wenn ein Eisendraht an der Luft warm wird, fangen seine Atome an, stark zu zittern. Dieses Zittern blockiert den Weg für die fließenden Elektronen.

• Ergebnis: Je heißer das Eisen, desto größer der Widerstand.

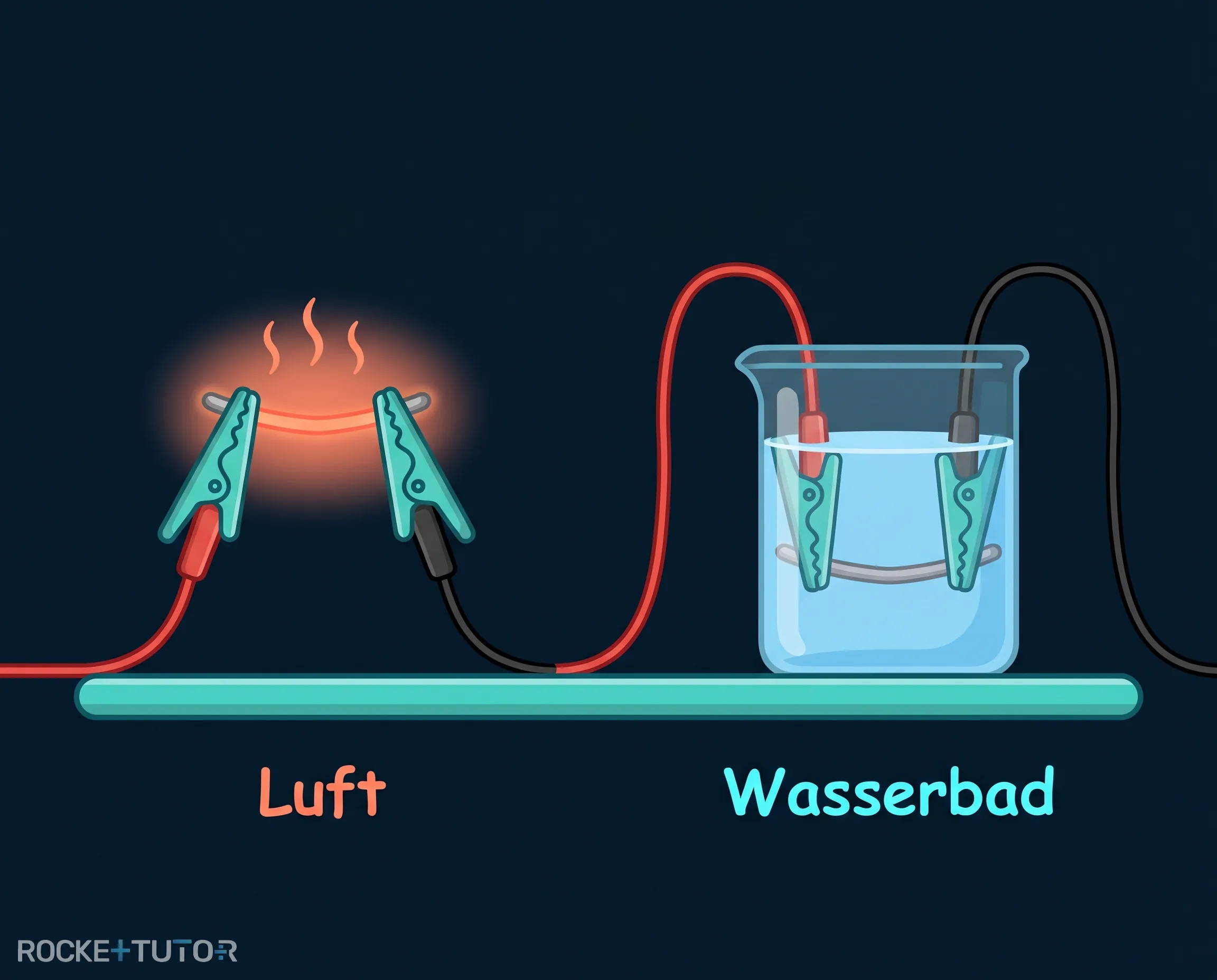

Wir können das beweisen, indem wir den Eisendraht kühlen. Wenn wir den Draht in ein Wasserbad legen, nimmt das Wasser die Wärme sofort auf. Der Draht bleibt kalt.

Wenn der Eisendraht im Wasserbad gekühlt wird, bleibt seine Temperatur konstant. Und siehe da: Plötzlich bleibt auch sein Widerstand konstant! Im Wasserbad gilt für den Eisendraht plötzlich das Ohmsche Gesetz (die Kurve im U-I-Diagramm wird zu einer geraden Linie).

Halbleiter (wie Grafit): Halbleiter sind besondere Materialien. Bei ihnen bewirkt die Wärme genau das Gegenteil. Wenn Grafit warm wird, lösen sich zusätzliche Elektronen im Material, die vorher feststeckten. Plötzlich gibt es viel mehr Teilchen, die den Strom transportieren können.

• Ergebnis: Je heißer der Halbleiter, desto kleiner der Widerstand.

Alltagsbezug: Weil Halbleiter so extrem auf Wärme reagieren, nutzt man sie als Temperatursensoren. In deinem Backofen oder im Motor eines Autos sitzt ein kleines Stück Halbleiter. Das Auto misst einfach den elektrischen Widerstand dieses Stücks. Da der Widerstand bei Hitze sinkt, weiß der Bordcomputer genau, wie heiß der Motor gerade ist!

Schritt-für-Schritt-Anleitung

Wenn du in einer Prüfung ein U-I-Diagramm (Spannung auf der x-Achse, Stromstärke auf der y-Achse) analysieren sollst, gehe so vor:

1. Form der Kurve prüfen: Schau dir an, wie die Linie verläuft. Startet sie im Nullpunkt? Ist sie gerade oder gebogen?
2. Ohmsches Gesetz überprüfen: Ist es eine gerade Linie, gilt das Ohmsche Gesetz (Widerstand konstant). Ist es eine Kurve, gilt es nicht.
3. Widerstandsänderung bestimmen: Flacht die Kurve ab, steigt der Widerstand (Metalle). Wird die Kurve steiler, sinkt der Widerstand (Halbleiter).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Das Ohmsche Gesetz: Gilt nur, wenn der Widerstand konstant bleibt. Im U-I-Diagramm ist das eine gerade Linie durch den Nullpunkt.
• Metalle (z. B. Eisen): Wenn sie durch den Strom warm werden, steigt ihr Widerstand. Kühlt man sie (z. B. im Wasserbad), bleibt der Widerstand konstant.
• Halbleiter (z. B. Grafit): Wenn sie warm werden, sinkt ihr Widerstand. Sie leiten den Strom dann besser. Deshalb nutzt man sie als Temperatursensoren.
