Kurzschluss und Leitungswiderstand einfach erklärt: Grundlagen

Stell dir vor, du steckst den Stecker eines alten Toasters in die Steckdose. Plötzlich macht es laut „Paff“, es blitzt kurz und im ganzen Haus ist der Strom weg! Was ist da passiert?

Oft ist ein sogenannter Kurzschluss der Übeltäter. In diesem Artikel zum Thema Kurzschluss und Leitungswiderstand lernst du, warum elektrischer Strom manchmal gefährliche Wege wählt, warum Kabel dabei heiß werden und wie die Form eines Kabels den Stromfluss beeinflusst.

Vorwissen

• Das Ohmsche Gesetz: Die Stromstärke hängt von Spannung und Widerstand ab.

  Formel: $I = \frac{U}{R}$

  Beispiel: Wenn der Widerstand ($R$) sehr klein wird, wird die Stromstärke ($I$) sehr groß.

• Parallelschaltung: Der Strom teilt sich an Knotenpunkten auf.

  Regel: Der meiste Strom fließt immer durch den Weg mit dem kleinsten Widerstand.

  Beispiel: Wenn zwei Lampen parallel geschaltet sind, fließt mehr Strom durch die Lampe, die den kleineren Widerstand hat.

Aufgabentyp 1: Der Kurzschluss – Die gefährliche Abkürzung

Elektrischer Strom sucht sich immer den Weg des geringsten Widerstands. Normalerweise fließt der Strom durch ein Bauteil, zum Beispiel den dünnen Glühfaden einer Glühbirne. Dieser Faden hat einen hohen elektrischen Widerstand und bremst den Strom.

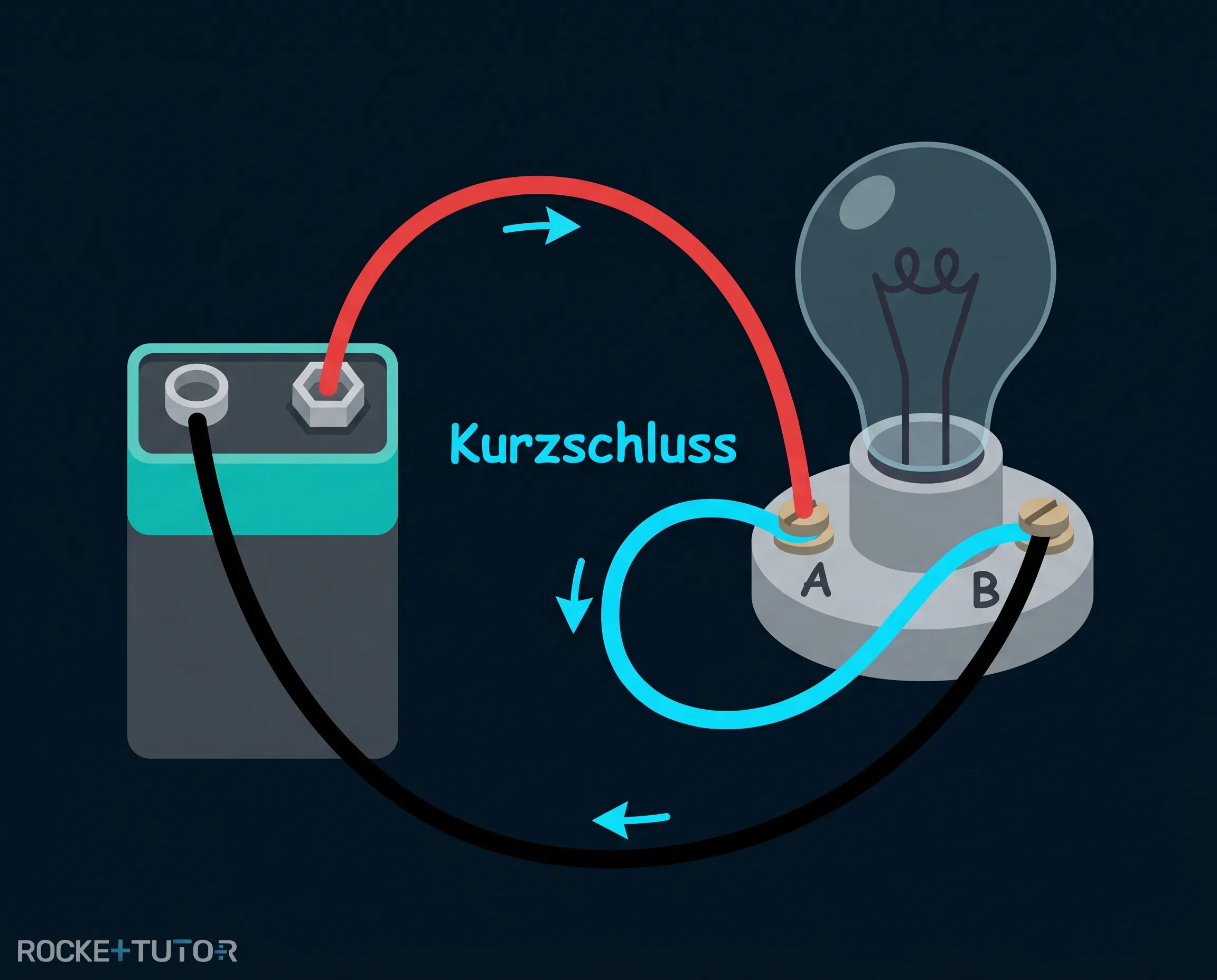

Wenn wir nun aber ein normales, dickes Kabel parallel zur Glühbirne anschließen, bieten wir dem Strom einen extrem bequemen Nebenweg an. Dieses Kabel hat fast gar keinen Widerstand.

Der Strom ignoriert die Glühbirne fast vollständig und nimmt die Abkürzung durch das Kabel. Dieses Überbrücken eines Bauteils nennen wir Kurzschluss.

Weil der Widerstand im gesamten Stromkreis nun fast null ist, steigt die Stromstärke schlagartig massiv an. Es fließen plötzlich riesige Mengen an Elektronen durch die Leitungen.

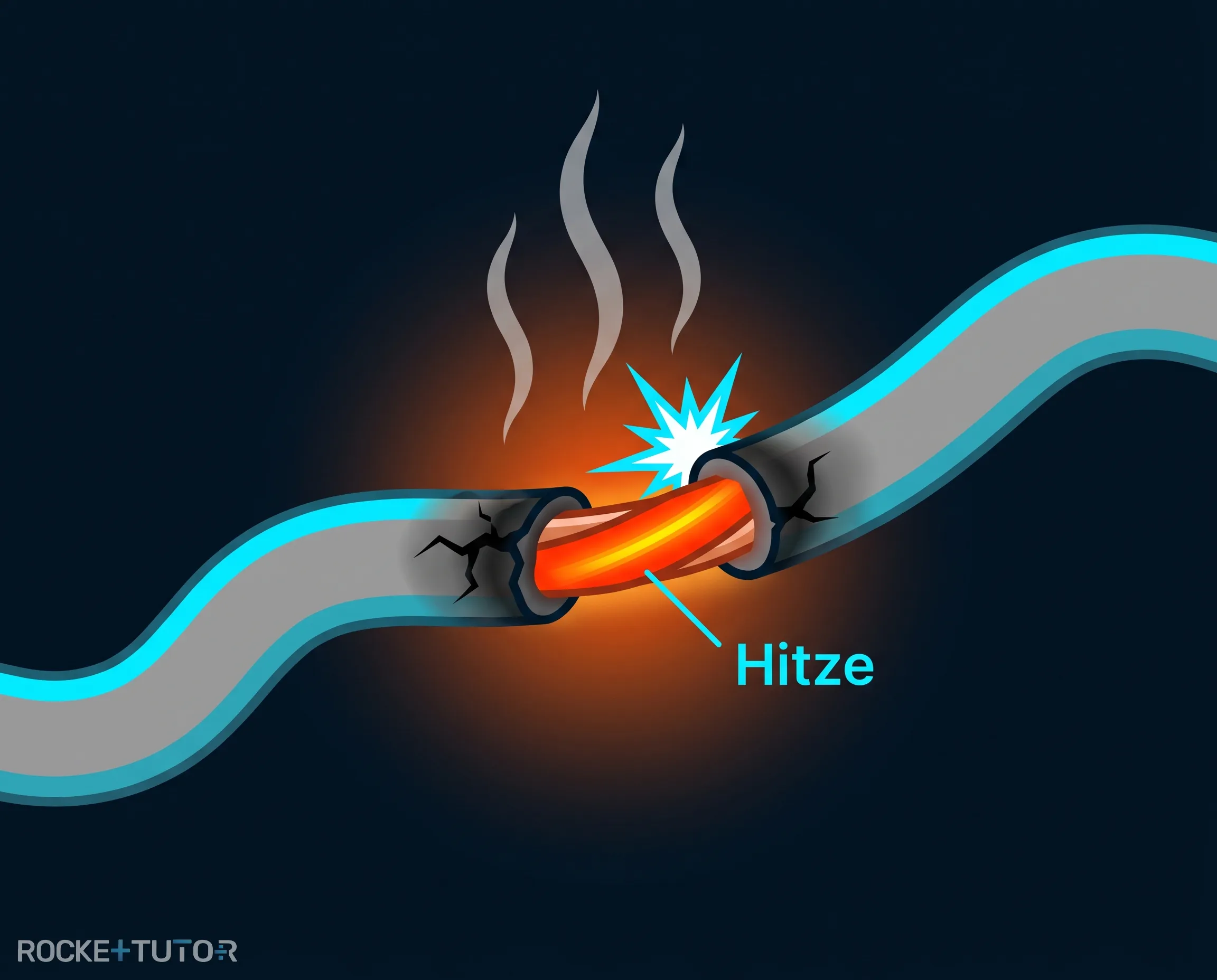

⚠️ Sicherheitshinweis: Ein Kurzschluss führt zu extremer Hitzeentwicklung in den Kabeln. Dies kann Brände auslösen. Experimentiere niemals absichtlich mit Kurzschlüssen an Steckdosen!

Alltagsbezug: In jedem Haus gibt es Sicherungen. Sie überwachen die Stromstärke. Wenn ein Kurzschluss passiert und der Strom zu groß wird, unterbricht die Sicherung sofort den Stromkreis, um einen Brand zu verhindern.

Aufgabentyp 2: Der Widerstand von Kabeln

Wir haben gerade gelernt, dass normale Kabel einen sehr geringen Widerstand haben. Aber „gering“ bedeutet nicht „null“. Auch die Kabel selbst bremsen den Strom ein kleines bisschen. Wie stark sie das tun, hängt von ihrer Form ab.

Stell dir das Kabel wie einen Flur vor, durch den viele Schüler (die Elektronen) rennen wollen:

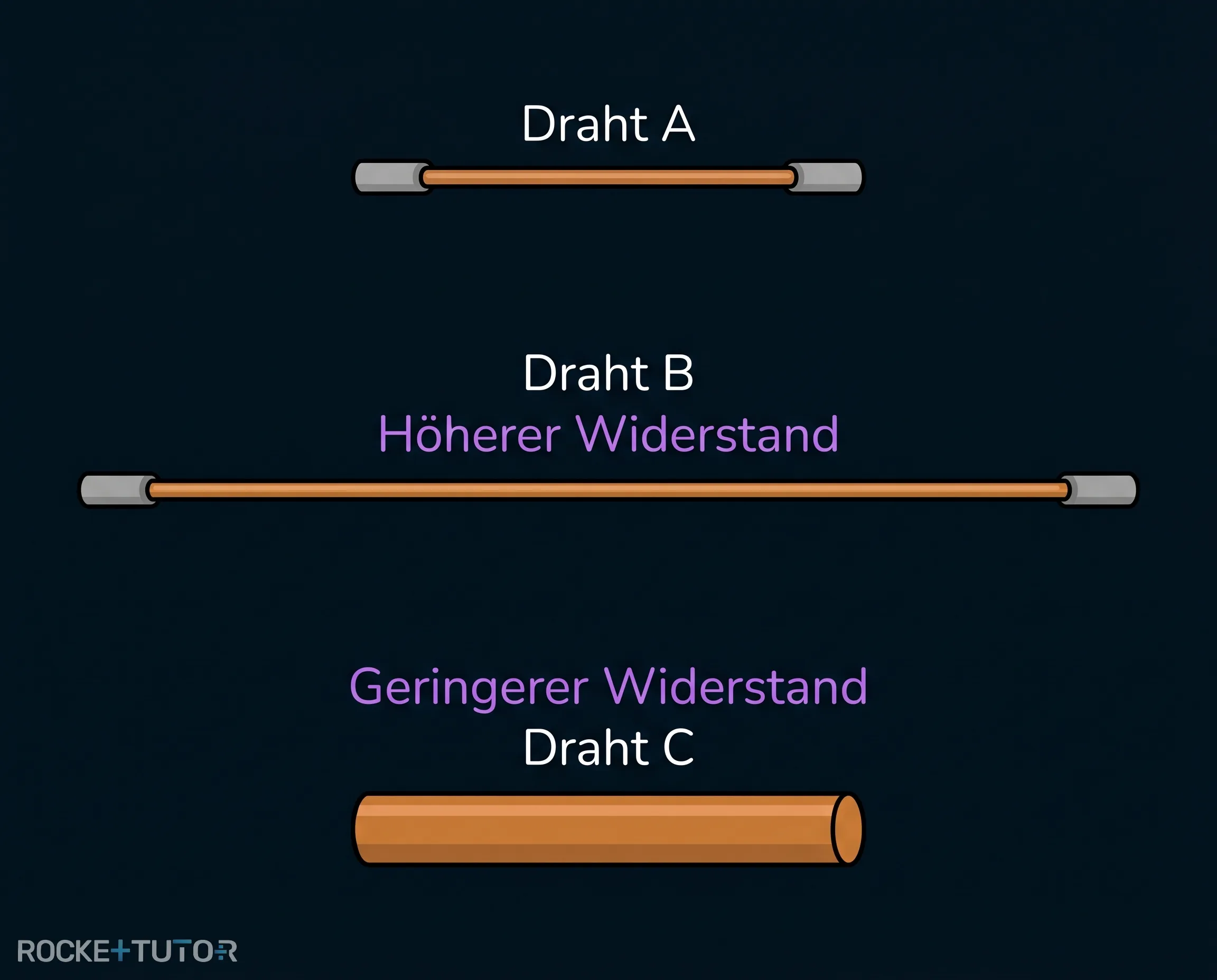

• Die Länge: Je länger ein Kabel ist, desto größer ist sein elektrischer Widerstand. Ein sehr langer Flur ist anstrengender zu durchqueren als ein kurzer.

• Die Dicke (Querschnitt): Je dicker ein Kabel ist, desto geringer ist sein elektrischer Widerstand. In einem sehr breiten Flur können viele Schüler problemlos nebeneinander rennen, ohne sich zu stören.

Deshalb benutzt man für Geräte, die sehr viel Strom brauchen (wie ein Backofen oder ein starker Elektromotor), immer besonders dicke Kabel. So bleibt der Widerstand klein und das Kabel wird nicht heiß.

Durchgerechnete Beispiele

Beispiel 0

Aufgabe

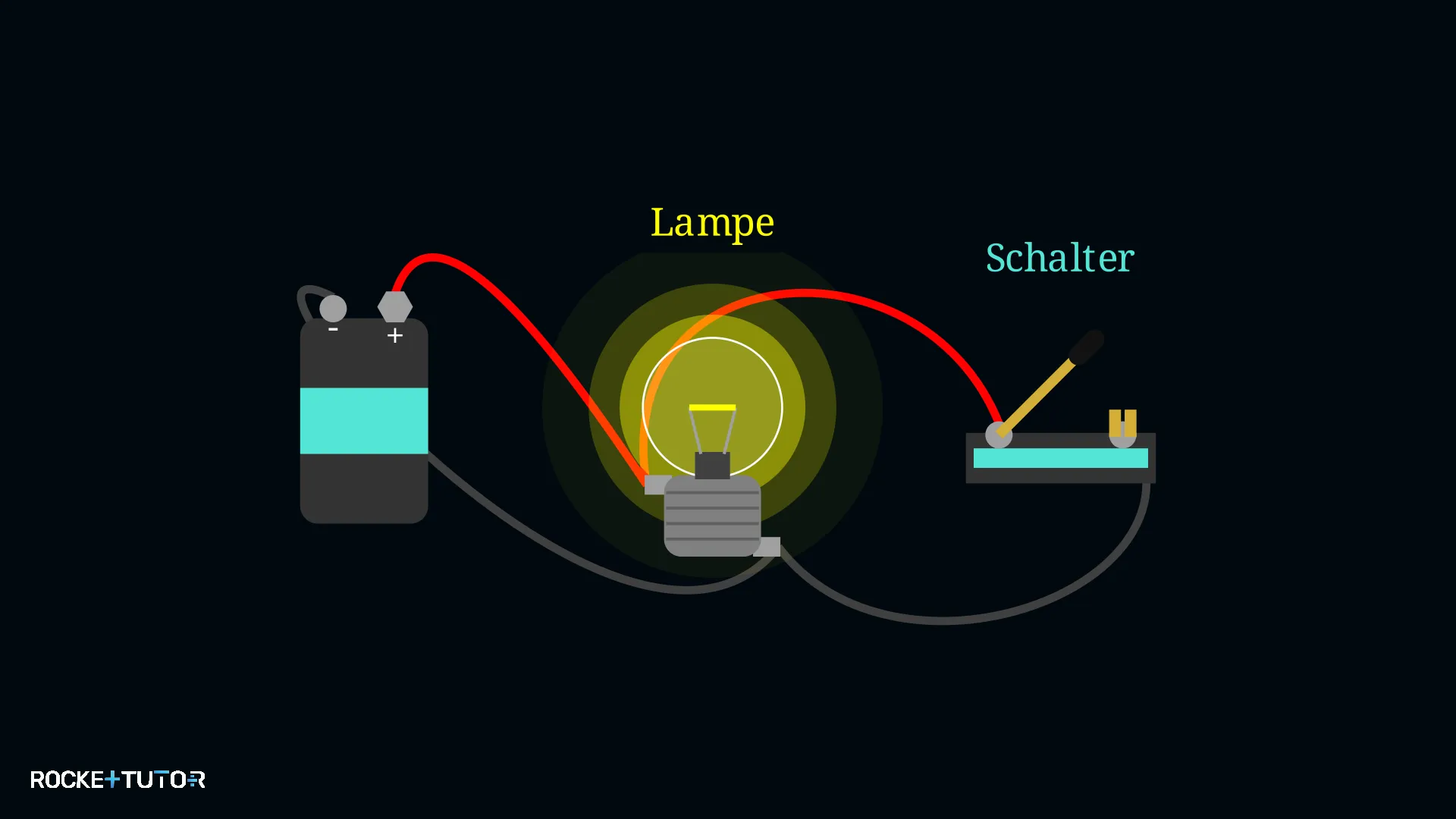

Gegeben ist ein Schaltplan mit einer Batterie, einer Lampe und einem Schalter, der parallel zur Lampe geschaltet ist. Der Schalter ist zunächst offen. Was passiert mit der Lampe und der Stromstärke im Stromkreis, wenn der Schalter geschlossen wird? Begründe deine Antwort.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Den Weg des Stroms analysieren

   Wenn der Schalter offen ist, muss der gesamte Strom durch die Lampe fließen. Die Lampe leuchtet normal. Wenn der Schalter geschlossen wird, entsteht ein neuer, zusätzlicher Weg parallel zur Lampe.

2. 2
   Schritt 2
   Widerstände vergleichen

   Der Weg durch den geschlossenen Schalter (ein einfaches Kabel) hat einen fast verschwindend geringen Widerstand. Die Lampe hingegen hat einen viel höheren Widerstand.

3. 3
   Schritt 3 · Ergebnis
   Schlussfolgerung ziehen

   Der Strom nimmt den Weg des geringsten Widerstands. Er fließt fast vollständig durch den Schalter und umgeht die Lampe. Das ist ein Kurzschluss. Weil der Gesamtwiderstand im Stromkreis dadurch extrem sinkt, steigt die Stromstärke laut dem Ohmschen Gesetz ($I = \frac{U}{R}$) stark an.

Ergebnis:

Die Lampe geht aus, da der Strom sie umgeht (Kurzschluss). Die Stromstärke im Stromkreis steigt schlagartig massiv an, was zu einer Überhitzung der Kabel führen kann.

Wichtige Erkenntnisse

• Ein Kurzschluss entsteht, wenn der Strom einen Weg mit fast keinem Widerstand findet und Bauteile umgeht.
• Bei einem Kurzschluss steigt die Stromstärke extrem an, was zu Überhitzung und Brandgefahr führt.
• Je länger ein Kabel ist, desto größer ist sein elektrischer Widerstand.
• Je dicker ein Kabel ist, desto kleiner ist sein elektrischer Widerstand.
