Parallelschaltung einfach erklärt: Spannung, Strom & Widerstand

Stell dir vor, du feierst eine Party. An eine einzige Mehrfachsteckdose schließt du die Musikanlage, die bunten Discolichter, den Fernseher und einen Mini-Kühlschrank an. Die Stimmung ist super, doch plötzlich: Klick! Alles ist dunkel. Die Musik ist aus und die Lichter sind erloschen. Was ist passiert?

Du hast gerade unfreiwillig ein physikalisches Experiment zur Parallelschaltung durchgeführt! In diesem Artikel lernst du, warum Geräte im Haushalt auf eine bestimmte Art verkabelt sind, warum zu viele Geräte auf einmal gefährlich werden können und wie eine kleine Sicherung Schlimmeres verhindert.

Vorwissen

• Elektrische Spannung ($U$): Der "Antrieb", der die Elektronen durch das Kabel drückt. Gemessen in Volt ($\text{V}$). Beispiel: Eine normale Haushaltssteckdose liefert eine Spannung von $230 \text{ V}$.
• Elektrische Stromstärke ($I$): Die Menge an Elektronen, die pro Sekunde durch das Kabel fließt. Gemessen in Ampere ($\text{A}$). Beispiel: Durch eine leuchtende Lampe fließt ein Strom von $0.5 \text{ A}$.
• Elektrischer Widerstand ($R$): Das "Hindernis" für den Strom. Gemessen in Ohm ($\Omega$). Beispiel: Ein dünner Draht hat einen höheren Widerstand als ein dicker Draht.

Aufgabentyp 1: Gesamtstromstärke und Überlastung prüfen

In einer Parallelschaltung gibt es nicht nur einen einzigen Weg für den Strom, sondern mehrere Abzweigungen. Jedes Bauteil (zum Beispiel eine Lampe) hat seinen eigenen, direkten Weg zur Stromquelle.

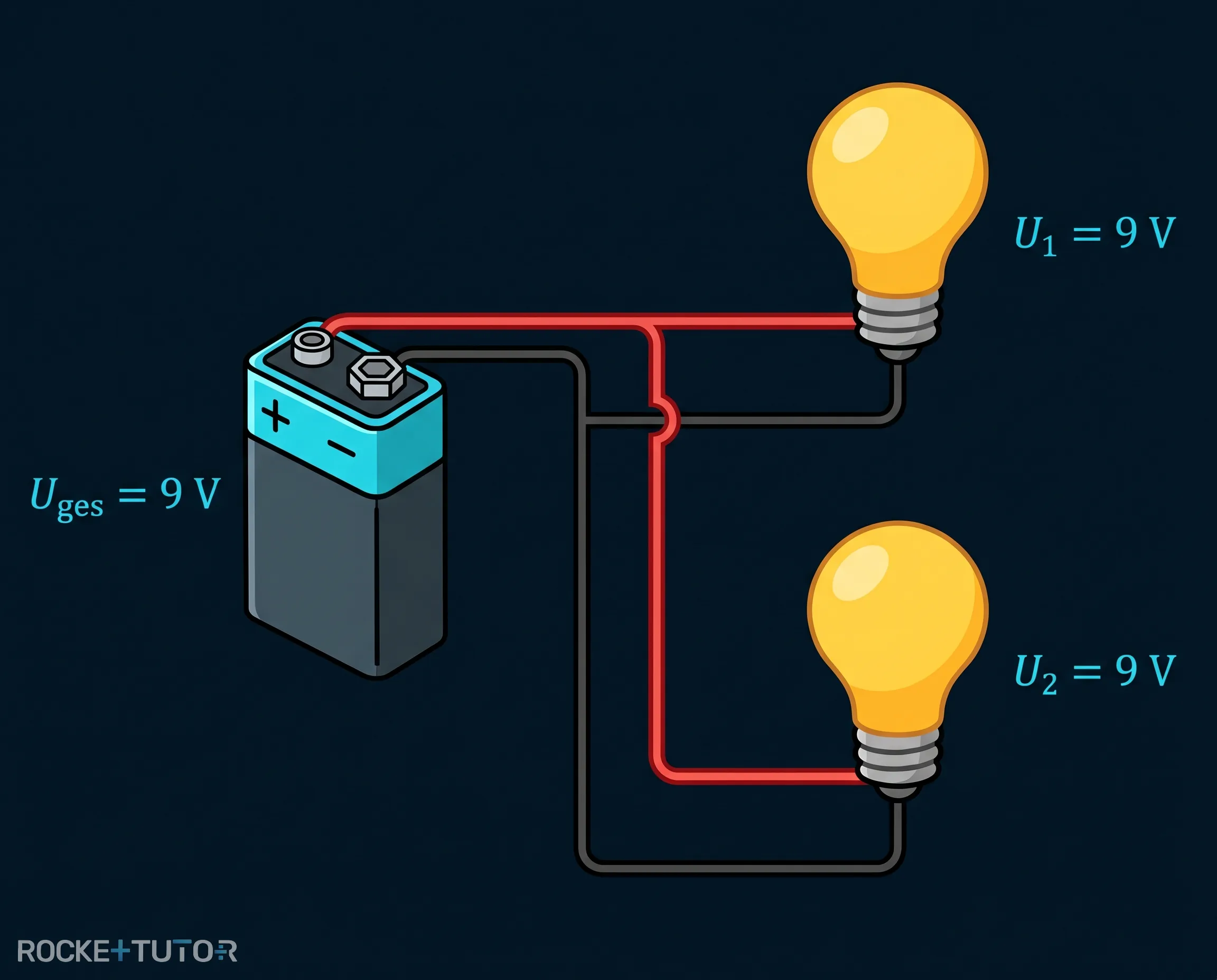

Weil jedes Gerät direkt mit der Stromquelle verbunden ist, bekommt auch jedes Gerät die volle Spannung. Wenn du zwei Lampen parallel an eine $9 \text{ V}$-Batterie anschließt, liegen an beiden Lampen genau $\textcolor{#08BFFF}{9 \text{ V}}$ an.

Aber was passiert mit dem Widerstand, wenn wir mehr Geräte anschließen? Stell dir eine Supermarktkasse vor. Wenn nur eine Kasse geöffnet ist, stauen sich die Menschen (hoher Widerstand). Wenn der Supermarkt eine zweite und dritte Kasse öffnet, gibt es neue Wege für die Kunden. Die Menschenmenge fließt viel schneller ab.

Genauso ist es beim elektrischen Strom: Jedes zusätzliche Bauteil in einer Parallelschaltung eröffnet einen neuen Weg für die Elektronen. Dadurch wird der Gesamtwiderstand des Stromkreises kleiner, nicht größer!

Alle Steckdosen und Elektrogeräte in deinem Zuhause sind parallel geschaltet. Das hat einen riesigen Vorteil: Du kannst den Fernseher einschalten, ohne dass gleichzeitig der Staubsauger laufen muss. Jedes Gerät funktioniert unabhängig.

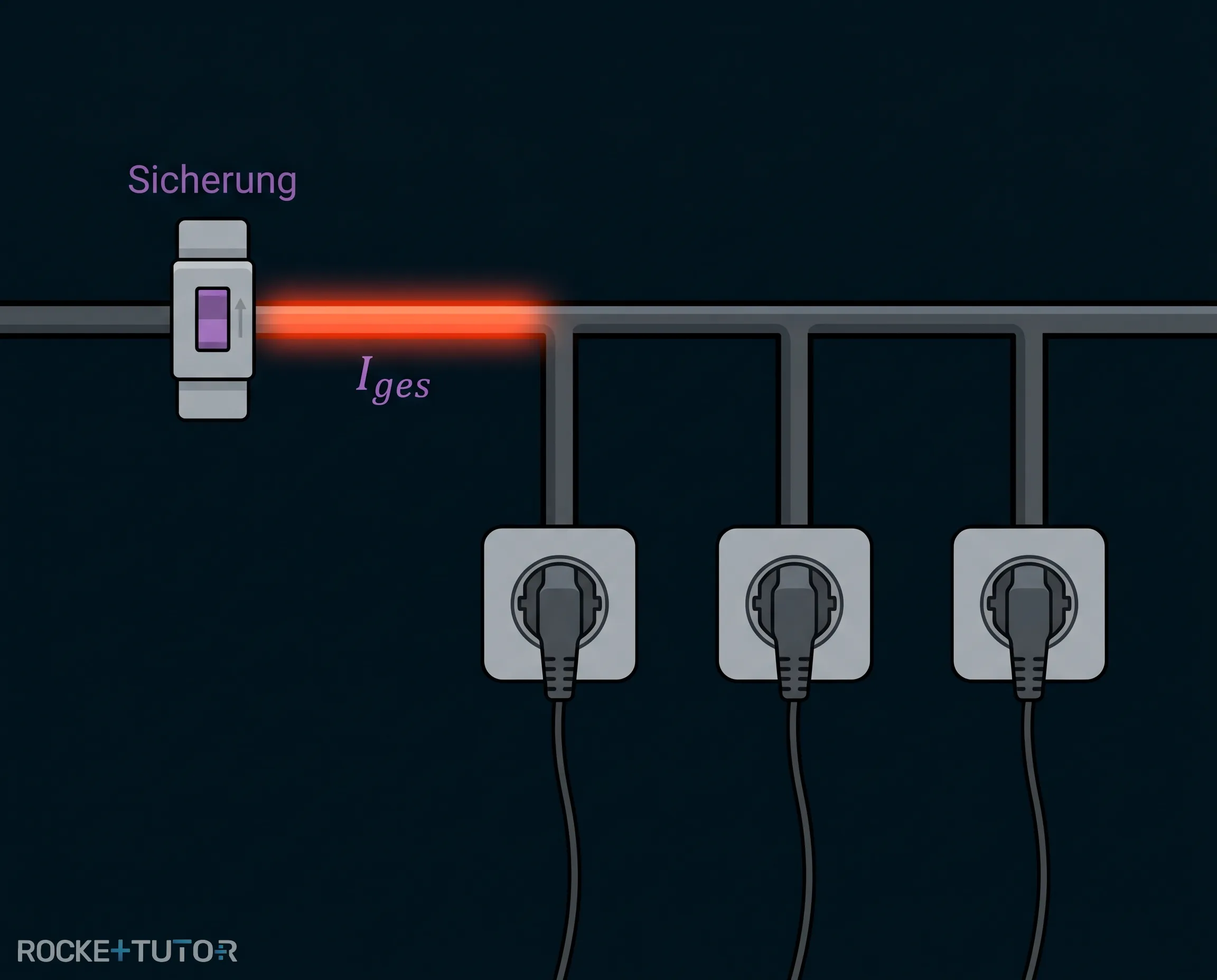

Aber es gibt auch einen Haken. Wie wir gerade gelernt haben, wird der Gesamtwiderstand immer kleiner, je mehr Geräte du einschaltest. Wenn der Widerstand sinkt, kann der Strom viel leichter fließen. Das bedeutet: Mit jedem zusätzlich eingeschalteten Gerät steigt die Gesamtstromstärke in der Hauptleitung an.

Wenn die Stromstärke zu groß wird, reiben sich die vielen Elektronen im Kabel aneinander und das Kabel wird extrem heiß. Es könnte sogar anfangen zu brennen! Um das zu verhindern, gibt es die Sicherung.

Die Sicherung ist ein Wächter, der in die Hauptleitung eingebaut ist. Sie überwacht die Gesamtstromstärke. Wenn der Strom einen bestimmten Sicherheitsgrenzwert (zum Beispiel $16 \text{ A}$) überschreitet, unterbricht die Sicherung sofort den Stromkreis. Das war das Klick-Geräusch auf deiner Party!

Um zu wissen, ob eine Sicherung herausfliegt, müssen wir die Gesamtstromstärke genau berechnen können. Stell dir einen breiten Fluss vor, der sich in mehrere kleine Seitenarme aufteilt. Die gesamte Wassermenge, die im Hauptfluss fließt, ist genau so groß wie die Wassermengen aller Seitenarme zusammen.

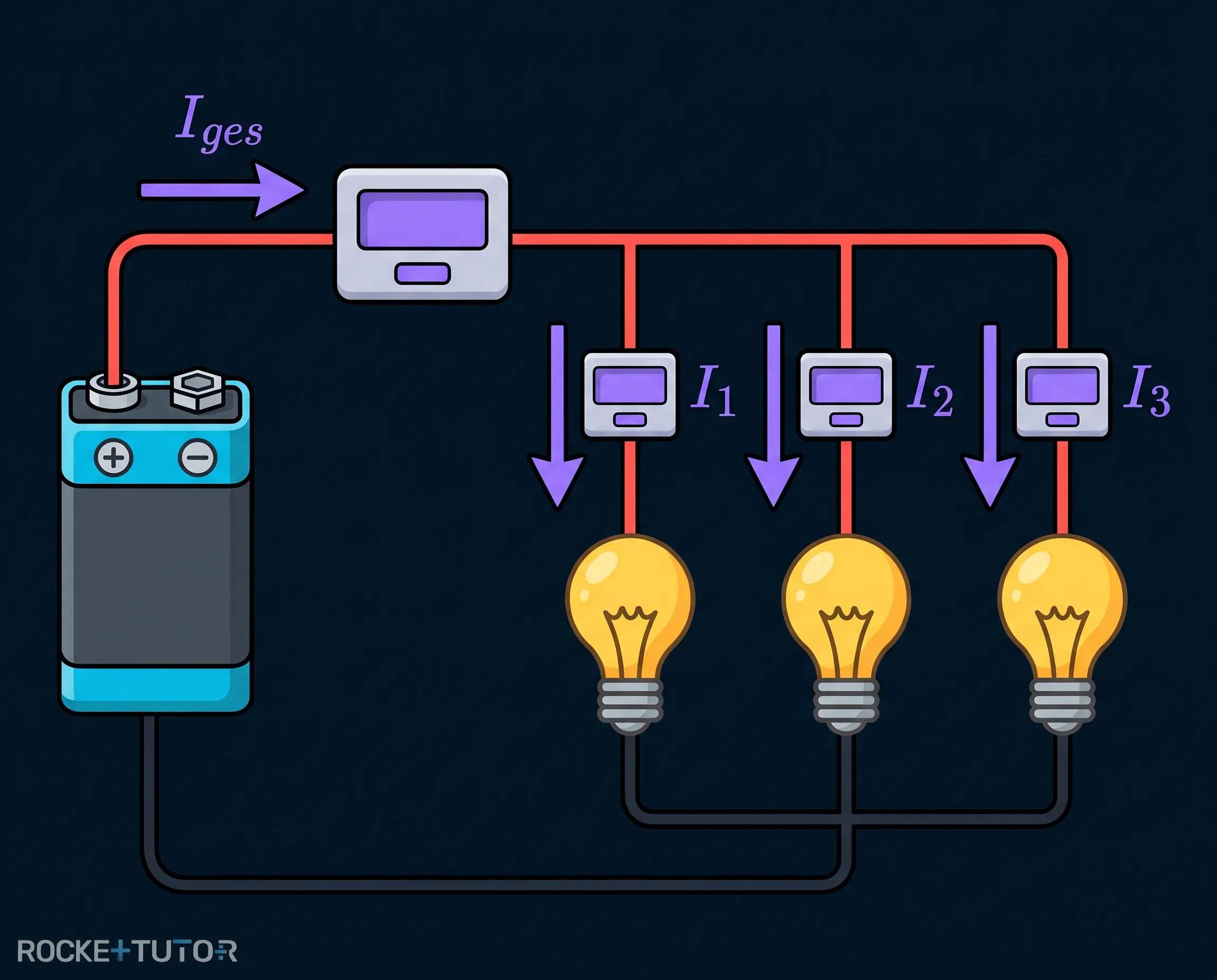

In einer Parallelschaltung verhält sich der elektrische Strom ganz genauso. Der Strom fließt durch die Hauptleitung (den unverzweigten Teil) und teilt sich dann an den Knotenpunkten auf die einzelnen Geräte (die Zweige) auf.

Daraus ergibt sich eine sehr einfache und wichtige Regel für die Parallelschaltung: Die Gesamtstromstärke ist die Summe der einzelnen Teilstromstärken.

Als Formel schreiben wir das so:

$\textcolor{#9570FF}{I_{\text{ges}}} = \textcolor{#9570FF}{I_1} + \textcolor{#9570FF}{I_2} + \textcolor{#9570FF}{I_3} + \dots$

Schritt-für-Schritt-Anleitung

1. Grenzwert der Sicherung ablesen: Finde heraus, wie viel Ampere ($\text{A}$) die Sicherung maximal zulässt, bevor sie den Stromkreis unterbricht.
2. Teilstromstärken notieren: Liste die Stromstärken ($\textcolor{#9570FF}{I_1}$, $\textcolor{#9570FF}{I_2}$, etc.) aller angeschlossenen Geräte auf.
3. Gesamtstromstärke berechnen: Addiere alle Teilstromstärken mit der Formel: $\textcolor{#9570FF}{I_{\text{ges}}} = \textcolor{#9570FF}{I_1} + \textcolor{#9570FF}{I_2} + \dots$
4. Vergleichen und Schlussfolgern: Vergleiche die berechnete $\textcolor{#9570FF}{I_{\text{ges}}}$ mit dem Grenzwert aus Schritt 1. Ist sie größer, fliegt die Sicherung heraus. Ist sie kleiner oder gleich, funktioniert alles problemlos.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• In einer Parallelschaltung erhält jedes Gerät die volle Spannung.
• Je mehr Geräte parallel angeschlossen werden, desto kleiner wird der Gesamtwiderstand.
• Die Gesamtstromstärke ist die Summe aller Teilstromstärken: $\textcolor{#9570FF}{I_{\text{ges}}} = \textcolor{#9570FF}{I_1} + \textcolor{#9570FF}{I_2} + \dots$
• Sicherungen schützen Haushaltsstromkreise vor Überhitzung, indem sie den Stromkreis unterbrechen, wenn die Gesamtstromstärke zu hoch wird.
