Videoanalyse von Bewegungen einfach erklärt: Auswertung

Hast du dir schon einmal ein Sportvideo in Zeitlupe angesehen und dich gefragt, wie schnell sich der Athlet genau bewegt? Mit bloßem Auge ist das unmöglich zu messen.

Genau hier hilft uns die Videoanalyse von Bewegungen! Wir können ein einfaches Video nutzen, um die Zeit quasi „anzuhalten“. In diesem Artikel lernst du, wie du eine Kamera richtig aufstellst und ein Video am Computer so auswertest, dass du aus jedem einzelnen Bild exakte physikalische Daten (wie Ort und Zeit) gewinnst. So können wir die Theorie des waagerechten Wurfs in der Realität überprüfen!

Vorwissen

• Waagerechter Wurf: Eine Bewegung, die aus zwei unabhängigen Teilen besteht.

  Regel: In x-Richtung (waagerecht) bewegt sich das Objekt mit konstanter Geschwindigkeit. In y-Richtung (senkrecht) fällt es beschleunigt nach unten.

  Beispiel: Ein Ball, der mit konstanter Geschwindigkeit über eine Tischkante rollt und dann hinunterfällt.

• Kartesisches Koordinatensystem: Ein System aus zwei Achsen zur Bestimmung von Positionen.

  Regel: Die x-Achse verläuft horizontal (links/rechts), die y-Achse vertikal (oben/unten). Der Schnittpunkt ist der Ursprung $(0|0)$.

  Beispiel: Der Punkt $(2|3)$ liegt $2 \text{ m}$ nach rechts und $3 \text{ m}$ nach oben vom Ursprung entfernt.

Aufgabentyp 1: Auswertung einer Videoanalyse

Um eine Bewegung am Computer zu analysieren, müssen wir zwei Phasen durchlaufen: Die perfekte Aufnahme und die Übersetzung der Bilder in Zahlen.

Phase 1: Die perfekte Aufnahme (Das Filmen)

Damit der Computer die Bewegung später nicht falsch interpretiert, müssen beim Filmen strenge Regeln beachtet werden:

• Feste Position: Die Kamera darf sich nicht bewegen. Nutze ein Stativ. Kein Wackeln, kein Zoomen, kein Mitziehen der Kamera!

• Seitenansicht: Die Kamera muss genau im rechten Winkel (von der Seite) auf die Bewegung gerichtet sein. Wenn du schräg filmst, wirken Strecken im Hintergrund kürzer als sie wirklich sind (Verzerrung).

• Referenzmaßstab: Der Computer weiß nicht, wie groß die Gegenstände im Video sind. Du musst einen Gegenstand mit bekannter Länge (z. B. ein $1 \text{ m}$ langes Lineal) genau dort ins Bild legen, wo die Bewegung stattfindet.

Phase 2: Die Software-Auswertung

Wenn das Video im Programm geladen ist, müssen wir dem Computer beibringen, wie er Bilder in Meter und Sekunden umrechnet:

• Koordinatensystem festlegen: Du klickst in das Video und bestimmst, wo der Ursprung $(0|0)$ sein soll (meistens der Startpunkt der Bewegung) und in welche Richtung die x- und y-Achse zeigen.

• Längenmaßstab einstellen: Du markierst das $1 \text{ m}$ lange Lineal im Video. Die Software zählt die Pixel (Bildpunkte). So weiß sie z. B.: $\textcolor{#9570FF}{500 \text{ Pixel} = 1 \text{ m}}$.

• Zeitskala (fps) einstellen: Videos bestehen aus vielen Einzelbildern. Die Bildrate wird in fps (frames per second = Bilder pro Sekunde) angegeben. Bei $30 \text{ fps}$ macht die Kamera $30$ Bilder in einer Sekunde. Der zeitliche Abstand ($\Delta t$) zwischen zwei Bildern ist also $\textcolor{#08BFFF}{\frac{1}{30} \text{ s} \approx 0,03 \text{ s}}$.

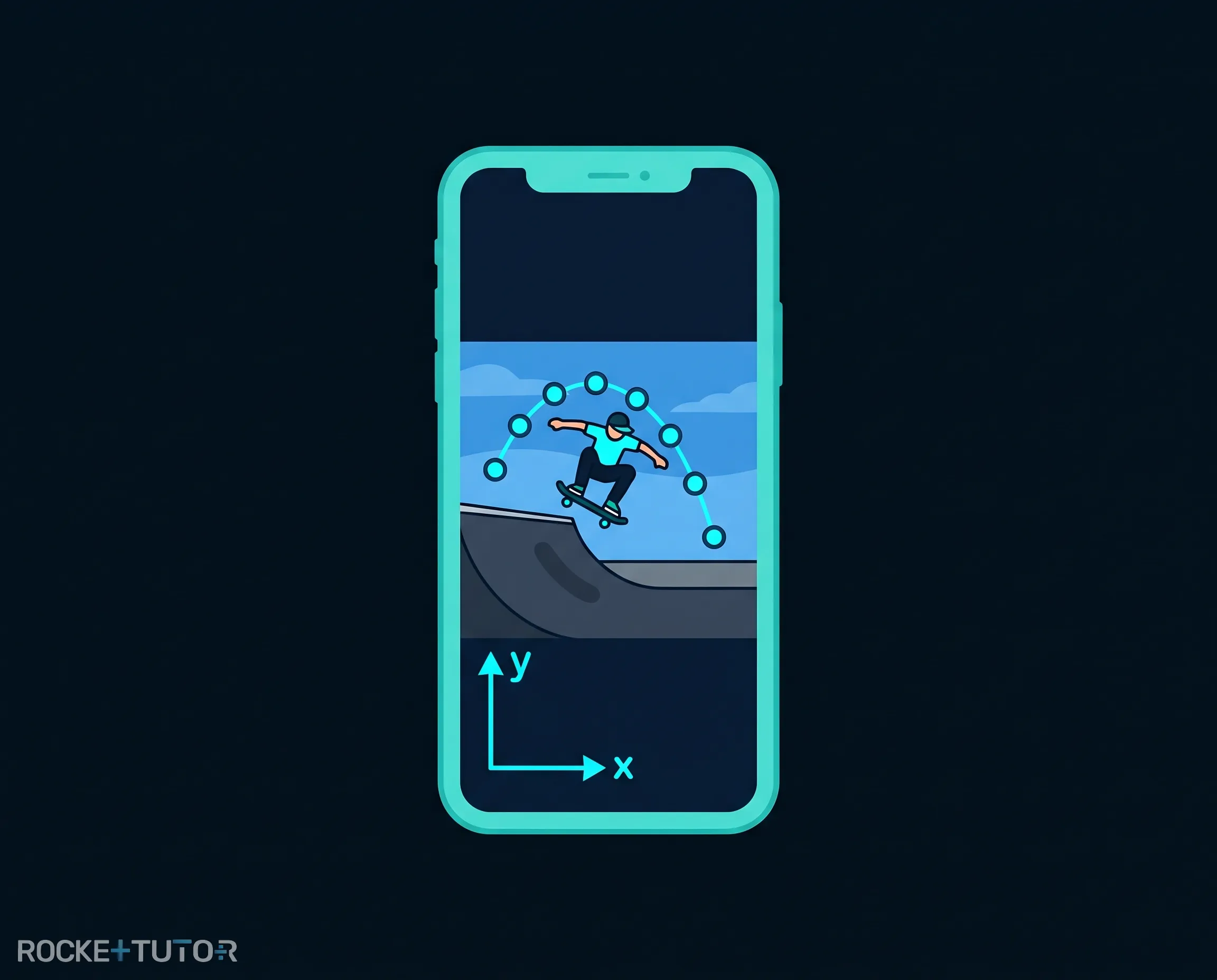

• Tracking (Verfolgung): Nun klickst du das bewegte Objekt Bild für Bild an. Die Software speichert für jeden Klick die Zeit ($t$), die x-Position und die y-Position in einer Zeit-Ort-Datentabelle.

Sonderfälle für Profis:

• Hochgeschwindigkeitskameras: Wenn sich etwas sehr schnell bewegt (z. B. ein Gewehrkugel), sind $30 \text{ fps}$ zu langsam. Das Objekt wäre auf dem nächsten Bild schon aus dem Sichtfeld. Hier nutzt man Kameras mit $200 \text{ fps}$ oder mehr. Der Zeitschritt wird winzig (z. B. $\textcolor{#08BFFF}{0,005 \text{ s}}$), was die Messung extrem präzise macht.

• Autotracking: Wenn das Objekt einen starken farblichen Kontrast zum Hintergrund hat (z. B. ein neongrüner Ball vor einer schwarzen Wand), kann die Software das Objekt automatisch erkennen und Bild für Bild selbstständig verfolgen. Das spart dir das manuelle Klicken!

Videoanalyse eines waagerechten Wurfs

Zweck: Wir wollen die Flugbahn eines waagerechten Wurfs aufzeichnen und die Theorie überprüfen.

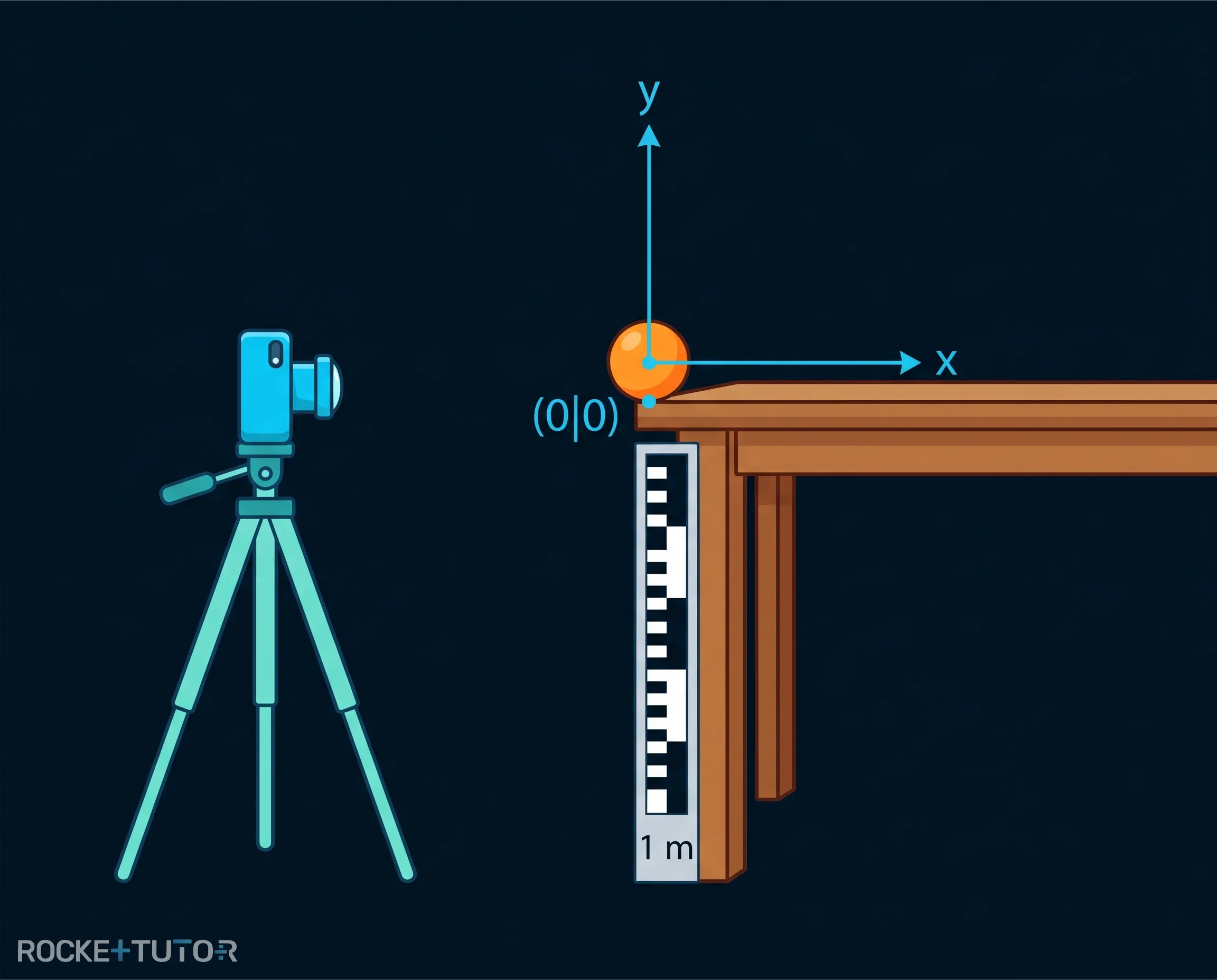

Materialien: Smartphone (Kamera), Stativ, Tisch, farbiger Ball, $1 \text{ m}$ langes Lineal (Maßstab), Computer mit Analyse-Software.

Durchführung:

1. Stelle das Smartphone auf das Stativ, sodass es sich nicht mehr bewegt.
2. Richte die Kamera exakt von der Seite auf die Tischkante.
3. Befestige das $1 \text{ m}$ lange Lineal genau in der Ebene, in der der Ball fallen wird (z. B. am Tischbein).
4. Starte die Videoaufnahme.
5. Rolle den Ball mit Schwung über die Tischkante, sodass er auf den Boden fällt.
6. Stoppe die Aufnahme und übertrage das Video auf den Computer.

Beobachtung: Im Video sehen wir, wie der Ball den Tisch verlässt und in einer gebogenen Kurve (Parabel) nach unten fällt.

Erklärung: In der Software setzen wir den Ursprung $(0|0)$ genau an die Tischkante. Wenn wir den Ball nun Bild für Bild verfolgen, erstellt die Software eine Tabelle. Wenn wir aus dieser Tabelle ein Diagramm zeichnen, sehen wir genau das, was wir im vorherigen Thema gelernt haben: Die x-Werte wachsen gleichmäßig (konstante Geschwindigkeit), während die y-Werte immer schneller wachsen (beschleunigter freier Fall).

Schritt-für-Schritt-Anleitung

Wenn du in einer Aufgabe Daten aus einer Videoanalyse berechnen sollst, gehst du so vor:

1. Finde heraus, wie viele Bilder pro Sekunde (fps) die Kamera aufnimmt. Berechne die Zeit für ein einzelnes Bild mit der Formel: $t_{\text{Bild}} = \frac{1}{\text{fps}}$.
2. Zähle, wie viele Bilder (Frames) zwischen dem Start und dem gesuchten Moment vergangen sind. Multipliziere diese Anzahl mit der Zeit für ein Bild.
3. Finde heraus, wie viele Pixel in der Software dem realen Referenzmaßstab entsprechen. Teile die reale Länge durch die Anzahl der Pixel, um zu wissen, wie viel Meter genau $1 \text{ Pixel}$ ist.
4. Nimm die gemessene Pixel-Strecke des Objekts und multiplitziere sie mit deinem Wert aus Schritt 3. So erhältst du die echte Strecke in Metern.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Aufnahmeregeln: Die Kamera muss absolut unbeweglich sein (Stativ), die Bewegung genau von der Seite filmen und es muss ein bekannter Referenzmaßstab im Bild liegen.

• Zeitskala (fps): Die Bildrate bestimmt die Zeit zwischen zwei Bildern. Formel: $\Delta t = \frac{1}{\text{fps}}$.

• Längenmaßstab: Die Software benötigt ein Referenzobjekt, um Pixel auf dem Bildschirm in reale Meter umzurechnen.

• Autotracking: Bei hohem farblichen Kontrast kann die Software das Objekt automatisch verfolgen und die Koordinaten in eine Zeit-Ort-Tabelle eintragen.
