Äquipotenzialflächen und Stromkreispotenziale einfach erklärt

Stell dir vor, du wanderst auf einem Berg. Wenn du genau auf einer Höhenlinie läufst, gehst du weder bergauf noch bergab. Das ist völlig anstrengungslos, weil du deine Höhe nicht veränderst.

In einem elektrischen Feld gibt es genau das Gleiche! Anstatt von Höhenlinien sprechen wir hier von Flächen, auf denen die elektrische "Höhe" überall gleich ist. In diesem Artikel lernst du, warum man auf diesen Äquipotenzialflächen keine Energie verbraucht und wie sich diese elektrische Höhe in Stromkreisen verhält.

Vorwissen

• Elektrisches Feld: Zeigt die Richtung der Kraft auf eine positive Ladung an. Beispiel: Zwischen zwei geladenen Platten zeigen die Feldlinien von der Plus- zur Minusplatte.
• Elektrische Spannung ($U$): Der Unterschied im elektrischen "Höhenlevel" (Potenzial) zwischen zwei Punkten. Beispiel: Eine Batterie hat eine Spannung von $9 \text{ V}$ zwischen ihren Polen.
• Elektrische Arbeit ($W$): Die Energie, die benötigt wird, um eine Ladung gegen ein elektrisches Feld zu bewegen. Beispiel: Um ein Elektron zur Minusplatte zu schieben, muss Arbeit verrichtet werden.

Aufgabentyp 1: Äquipotenziallinien und -flächen

In einer Landkarte verbinden Höhenlinien alle Orte mit der gleichen Höhe. In einem elektrischen Feld haben wir stattdessen Äquipotenzialflächen (oder -linien).

Das Wort bedeutet "gleiches Potenzial". Alle Punkte auf einer solchen Fläche haben exakt das gleiche elektrische Potenzial $\varphi$ (die gleiche elektrische "Höhe"). Weil es keinen Höhenunterschied gibt, ist die Spannung zwischen zwei beliebigen Punkten auf derselben Fläche genau $0 \text{ V}$.

Es gibt eine eiserne Regel: Äquipotenzialflächen stehen immer in einem $90^\circ$-Winkel (senkrecht) zu den elektrischen Feldlinien. Weil die Spannung $0 \text{ V}$ beträgt, wird absolut keine Energie benötigt, um eine Ladung entlang dieser Flächen zu verschieben.

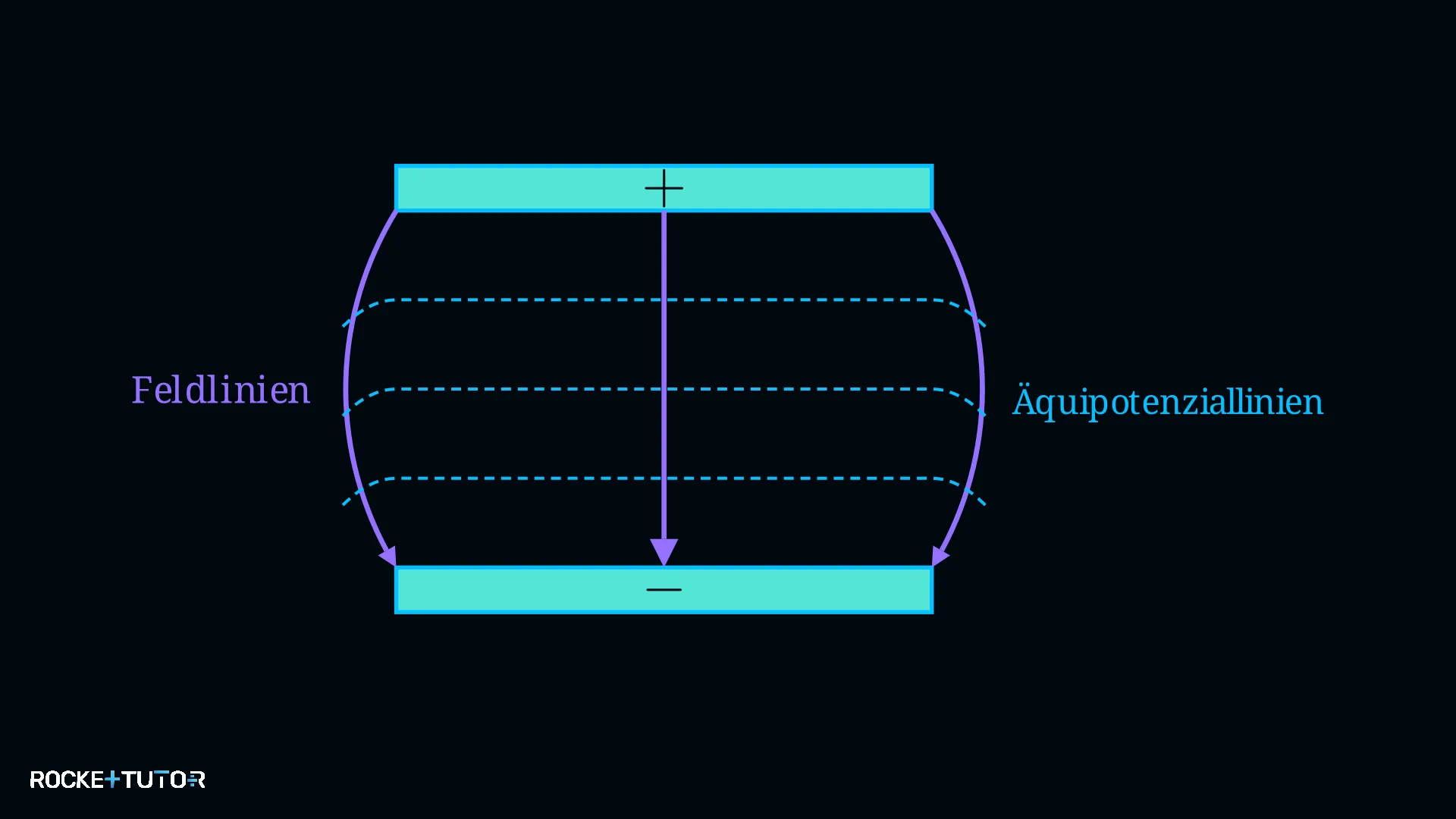

In einem Plattenkondensator verlaufen die Feldlinien gerade von der Plus- zur Minusplatte. Die Äquipotenzialflächen sind hier flache Ebenen, die parallel zu den Platten liegen. Nur ganz außen am Rand biegen sie sich nach außen (Randfeld).

Aufgabentyp 2: Wegunabhängigkeit der elektrischen Energie

Wenn du eine Ladung genau senkrecht zu den Feldlinien bewegst, surfst du auf einer Äquipotenzialfläche. Es wird keine Energie übertragen.

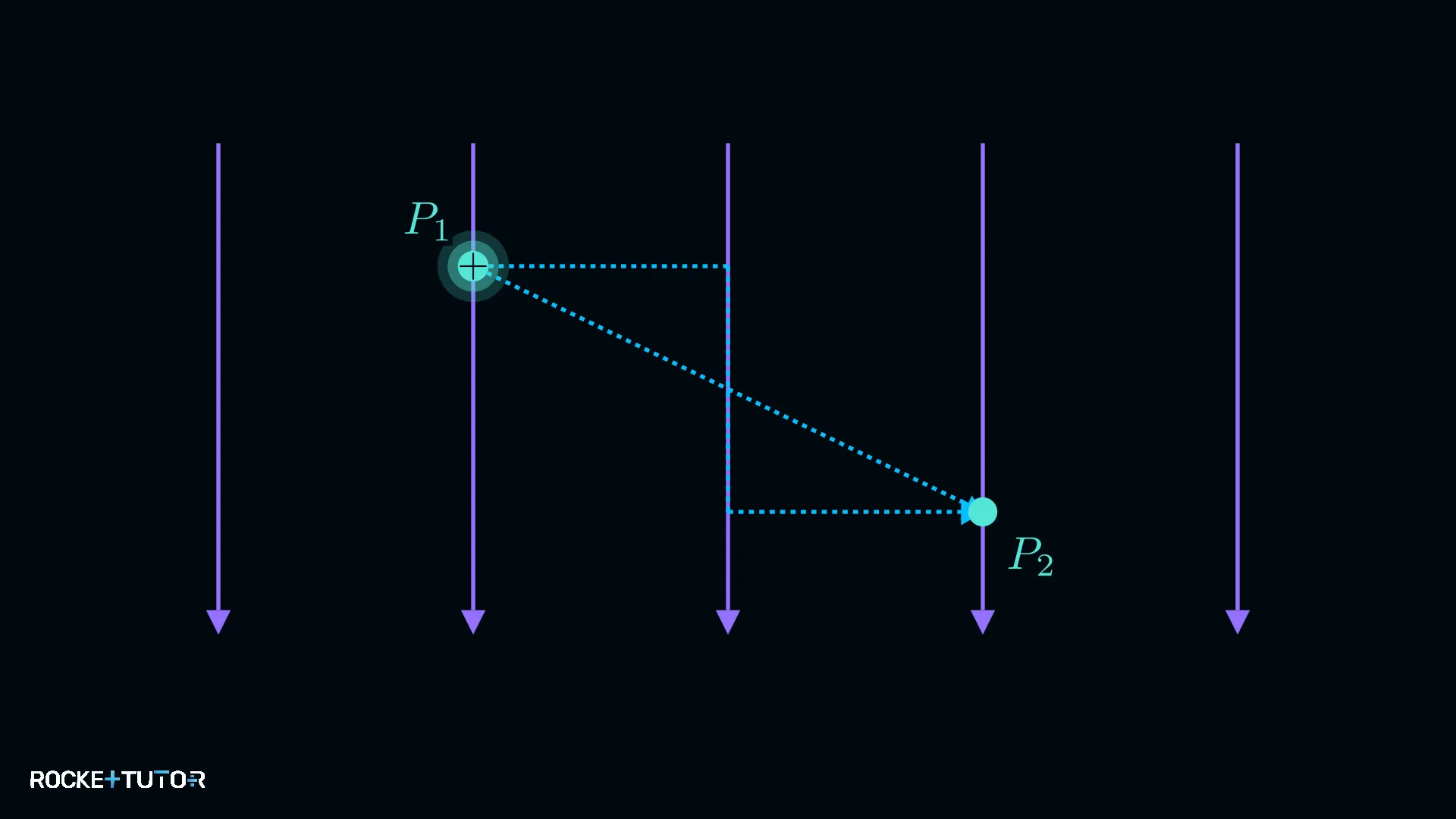

Aber was passiert, wenn du eine Ladung von einem Punkt $P_1$ zu einem anderen Punkt $P_2$ bewegst, der auf einer anderen "Höhe" liegt?

Hier gilt das Prinzip der Wegunabhängigkeit: Es ist völlig egal, ob du den direkten, geraden Weg nimmst oder wilde Zickzack-Kurven fliegst. Die Energie, die durch die Feldkräfte übertragen wird, hängt ausschließlich vom Startpunkt und vom Endpunkt ab. Das ist genau wie in der Schwerkraft: Ob du einen Berg direkt erkletterst oder in Serpentinen hochgehst, der gesamte Höhenunterschied (und damit die benötigte Energie) bleibt gleich.

Aufgabentyp 3: Potenzialverteilung in Stromkreisen und homogenen Leitern

In einem Stromkreis können wir jedem Punkt ein bestimmtes elektrisches Potenzial zuordnen. Die Spannung zwischen zwei Punkten ist dann einfach der Unterschied zwischen diesen beiden Potenzialen.

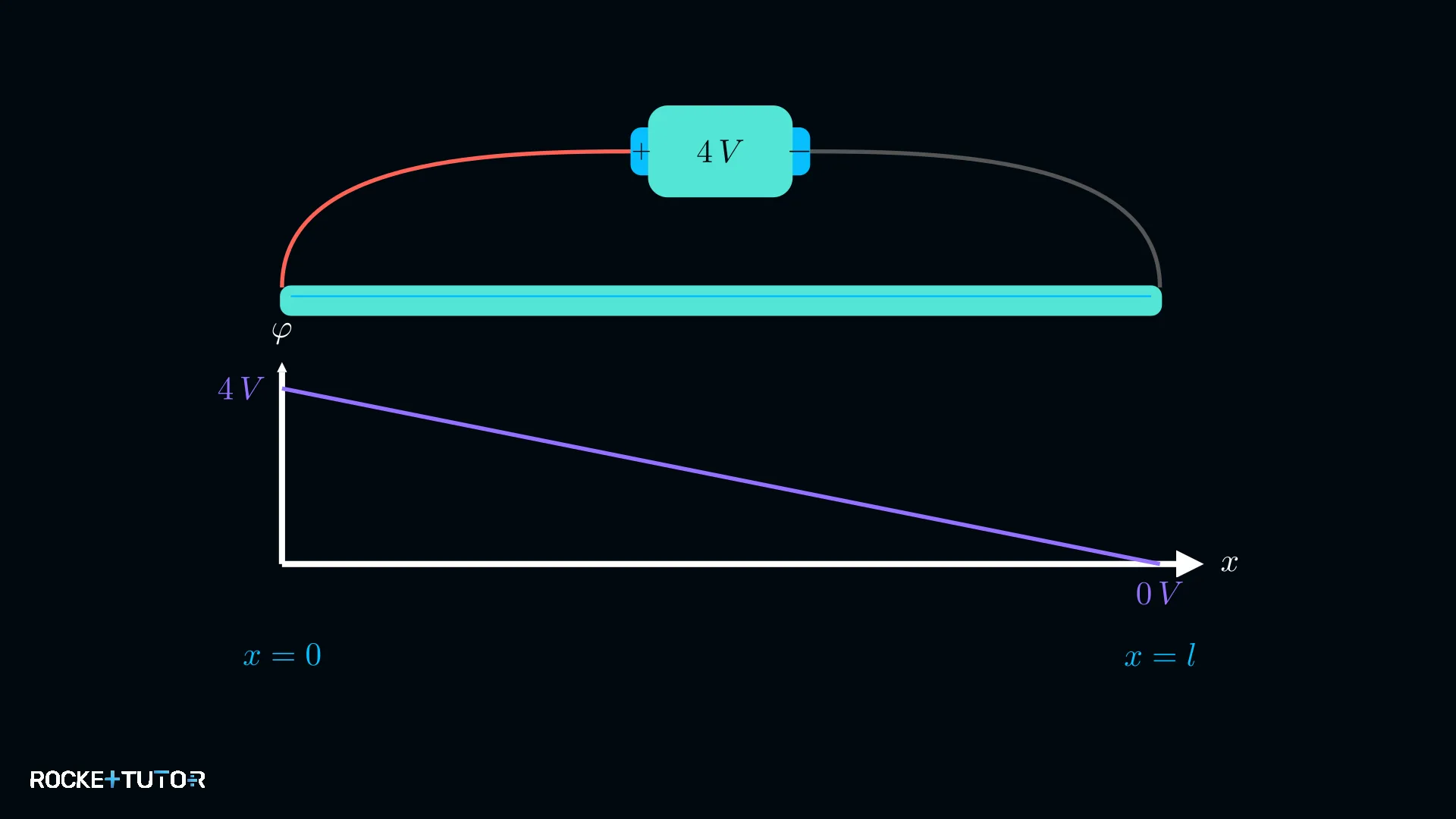

Alltagsbezug: Stell dir einen langen Gartenschlauch vor, der leicht bergab liegt. Der Wasserdruck nimmt entlang des Schlauchs gleichmäßig ab. Genau so verhält sich das elektrische Potenzial in einem homogenen (gleichmäßigen) Widerstandsdraht.

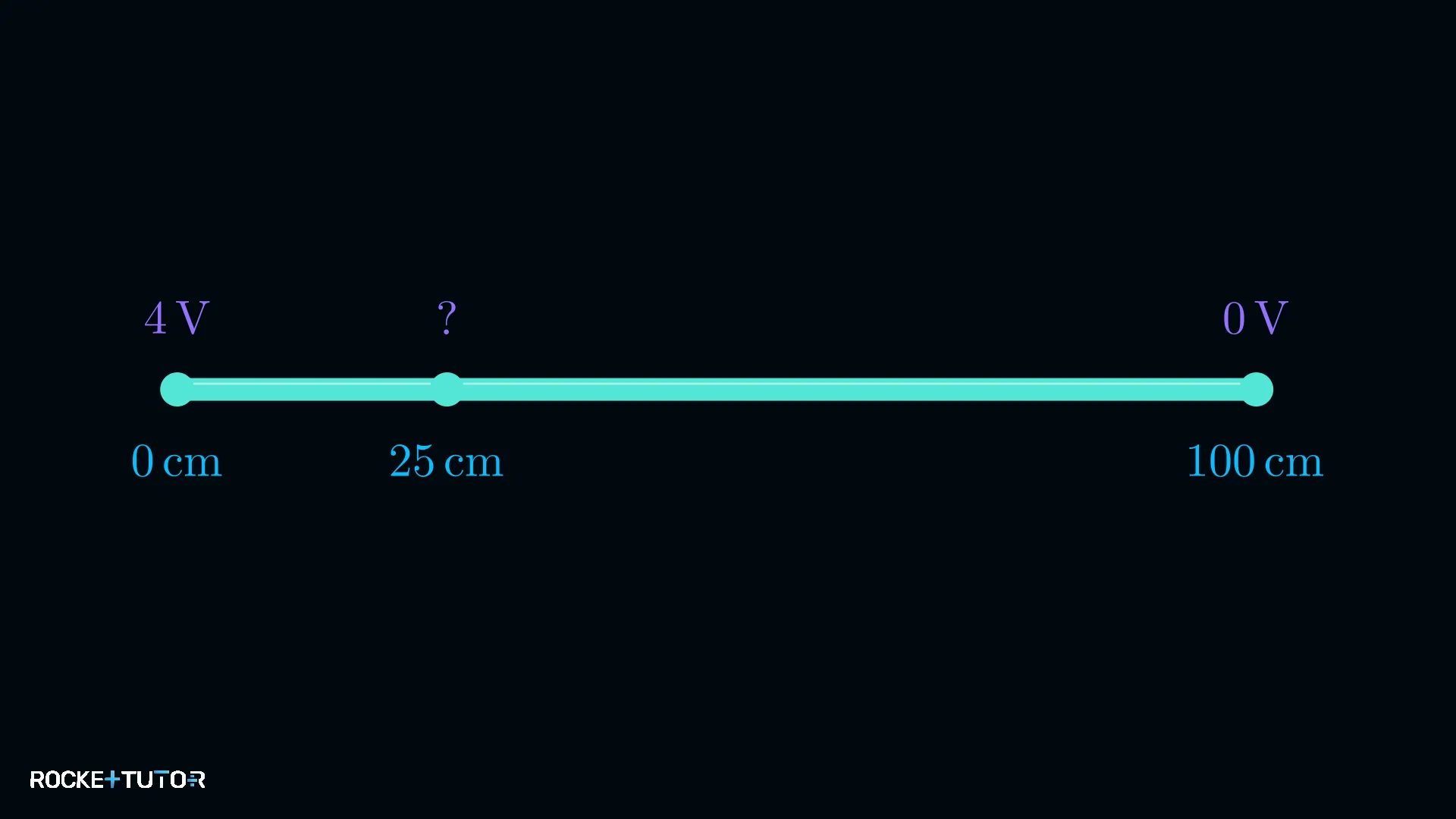

Die Spannung $U_x$, die entlang eines Drahtstücks der Länge $x$ abfällt, berechnet sich mit einem einfachen Anteil:

$U_x = \frac{x}{l} \cdot U$

Dabei ist $l$ die Gesamtlänge und $U$ die Gesamtspannung.

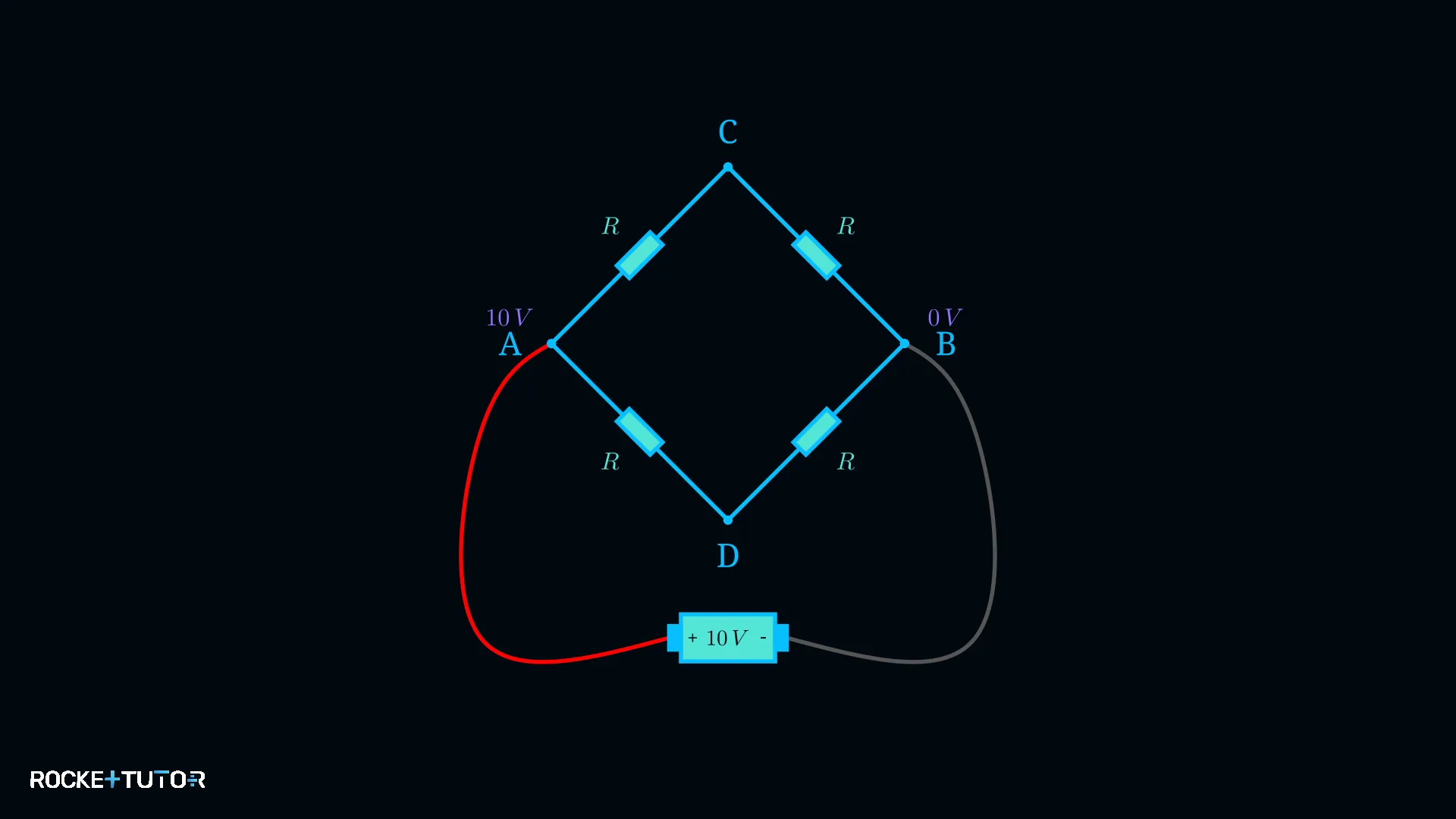

Das Wissen über Potenziale hilft uns auch bei verzweigten Stromkreisen. Wenn zwei Punkte in verschiedenen Zweigen exakt das gleiche Potenzial haben, ist die Potenzialdifferenz (Spannung) dazwischen $0 \text{ V}$. Verbindet man diese Punkte, fließt dort kein Strom!

Schritt-für-Schritt-Anleitung

1. Notiere die Gesamtlänge $l$ des Drahtes und die Gesamtspannung $U$, die anliegt.
2. Bestimme die Strecke $x$, die vom Startpunkt (meist dem Pluspol) zurückgelegt wurde.
3. Nutze die Formel $U_x = \frac{x}{l} \cdot U$, um zu berechnen, wie viel Spannung auf dieser Strecke "verbraucht" wurde.
4. Ziehe den Spannungsabfall vom Startpotenzial ab, um das gesuchte Potenzial zu erhalten.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Alle Punkte auf einer Äquipotenzialfläche haben das gleiche elektrische Potenzial. Die Spannung dazwischen ist $0 \text{ V}$.
• Äquipotenzialflächen stehen immer senkrecht zu den elektrischen Feldlinien.
• Die übertragene Energie beim Bewegen einer Ladung hängt nur vom Start- und Endpunkt ab, der genaue Weg ist völlig egal (Wegunabhängigkeit).
• Entlang eines homogenen Widerstandsdrahtes fällt das Potenzial linear ab: $U_x = \frac{x}{l} \cdot U$.
