Der Hall-Effekt einfach erklärt: Formel & Hall-Sonden

Hast du dich jemals gefragt, woher dein Smartphone weiß, in welche Richtung du schaust, wenn du eine Karten-App benutzt? Im Inneren deines Handys befindet sich kein klassischer Kompass mit einer schwimmenden Nadel. Stattdessen nutzt es winzige Sensoren, die Magnetfelder elektronisch messen können. Diese Sensoren basieren auf einem faszinierenden physikalischen Phänomen: dem Hall-Effekt. In diesem Artikel lernst du, wie bewegte Elektronen in einem Magnetfeld eine messbare Spannung erzeugen und wie wir dieses Prinzip nutzen können, um Magnetfelder extrem präzise zu messen!

Vorwissen

• Lorentzkraft ($F_L$): Die Kraft, die ein Magnetfeld auf bewegte Ladungen ausübt. Formel: $F_L = e \cdot v \cdot B$ Beispiel: Ein Elektron, das mit der Geschwindigkeit $v$ durch ein Magnetfeld $B$ fliegt, wird abgelenkt.
• Elektrische Kraft ($F_{el}$): Die Kraft, die ein elektrisches Feld auf Ladungen ausübt. Formel: $F_{el} = e \cdot E$ Beispiel: In einem Kondensator wird ein Elektron vom Minuspol weggedrückt und vom Pluspol angezogen.
• Elektrisches Feld und Spannung: In einem homogenen Feld hängen die elektrische Feldstärke $E$, die Spannung $U$ und der Abstand $d$ zusammen. Formel: $E = \frac{U}{d}$ (oder umgestellt $U = E \cdot d$) Beispiel: Liegt an zwei Platten im Abstand von $0.05 \text{ m}$ eine Spannung von $10 \text{ V}$ an, beträgt die Feldstärke $200 \text{ V/m}$.

Aufgabentyp 1: Grundlagen des Hall-Effekts und der Hall-Spannung

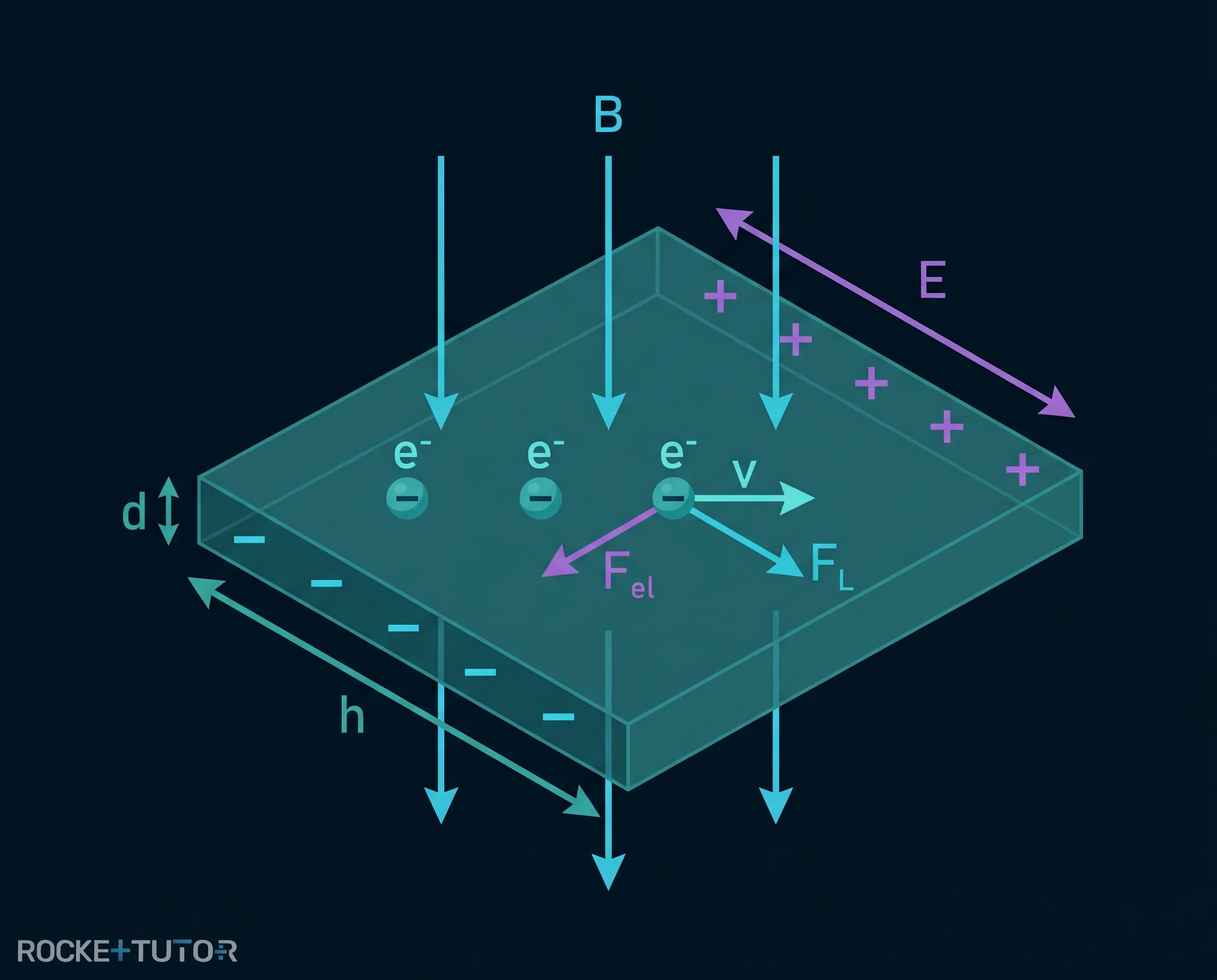

Um den Hall-Effekt zu verstehen, betrachten wir zunächst die physikalischen Grundlagen im Detail. Stell dir ein flaches, rechteckiges Leiterplättchen vor (mit der Höhe $h$ und der Dicke $d$). Wenn wir eine Stromquelle anschließen, fließen Elektronen mit einer bestimmten Geschwindigkeit $v$ durch dieses Plättchen.

Bringen wir dieses Plättchen nun in ein Magnetfeld $B$, das senkrecht zur Fließrichtung steht, passiert etwas Spannendes: Die Lorentzkraft lenkt die bewegten Elektronen ab. Sie werden an eine Kante des Plättchens gedrückt.

Dadurch entsteht ein Elektronen-Stau: An der einen Kante herrscht ein Überschuss an negativen Ladungen, an der gegenüberliegenden Kante fehlen sie (dort ist es positiv). Diese Ladungstrennung erzeugt ein elektrisches Feld quer durch das Plättchen. Dieses Feld übt eine elektrische Kraft auf die nachfolgenden Elektronen aus, die genau in die entgegengesetzte Richtung der Lorentzkraft drückt.

Je mehr Elektronen sich stauen, desto stärker wird die elektrische Kraft. Irgendwann ist sie exakt so stark wie die Lorentzkraft. Es herrscht ein Kräftegleichgewicht:

$\textcolor{#9570FF}{F_{el}} = \textcolor{#08BFFF}{F_L}$

Wir setzen die Formeln ein:

$e \cdot \textcolor{#9570FF}{E} = e \cdot v \cdot \textcolor{#08BFFF}{B}$

Wir teilen durch die Elementarladung $e$:

$\textcolor{#9570FF}{E} = v \cdot \textcolor{#08BFFF}{B}$

Da die Spannung $U$ das Produkt aus elektrischem Feld $E$ und dem Abstand (hier die Höhe $h$) ist ($U = E \cdot h$), erhalten wir die Grundgleichung der Hall-Spannung:

$U_H = \textcolor{#08BFFF}{B} \cdot v \cdot h$

Die erweiterte Hall-Gleichung

In der Praxis kennen wir die Geschwindigkeit $v$ der Elektronen oft nicht. Wir kennen aber die Stromstärke $I$. Wir können die Formel umschreiben, indem wir $v$ durch messbare Größen ersetzen. Das erfordert ein paar algebraische Schritte:

1. Die Stromstärke ist Ladung pro Zeit: $I = \frac{Q}{t}$
2. Die gesamte Ladung $Q$ hängt von der Elektronendichte $n$ (wie viele Elektronen pro Volumen) und dem Volumen $V$ ab: $Q = n \cdot V \cdot e$
3. Das Volumen des Plättchens, das die Elektronen durchqueren, ist Fläche mal Weg: $V = h \cdot d \cdot s$. Der Weg ist Geschwindigkeit mal Zeit ($s = v \cdot t$). Also: $V = h \cdot d \cdot v \cdot t$
4. Setzen wir das Volumen in die Ladung ein: $Q = n \cdot h \cdot d \cdot v \cdot t \cdot e$
5. Setzen wir nun dieses $Q$ in die allererste Formel ($I = \frac{Q}{t}$) ein, kürzt sich die Zeit $t$ weg: $I = n \cdot h \cdot d \cdot v \cdot e$
6. Wir stellen diese Gleichung nach der Geschwindigkeit $v$ um: $v = \frac{I}{n \cdot h \cdot d \cdot e}$
7. Jetzt setzen wir dieses $v$ in unsere Grundgleichung $U_H = B \cdot v \cdot h$ ein. Die Höhe $h$ steht einmal oben und einmal unten im Bruch und kürzt sich weg! $U_H = B \cdot \frac{I}{n \cdot d \cdot e}$

Wir sortieren die Formel etwas um, um sie übersichtlicher zu machen:

$U_H = \frac{1}{n \cdot e} \cdot I \cdot \frac{B}{d}$

Der vordere Teil ($\frac{1}{n \cdot e}$) hängt nur vom Material des Plättchens ab. Wir fassen ihn zur Hall-Konstanten $R_H$ zusammen. Damit lautet der Merksatz (Hall-Gleichung):

$U_H = R_H \cdot I \cdot \frac{B}{d}$

Die Hall-Spannung ist also proportional zur Stromstärke $I$ und zum Magnetfeld $B$, aber umgekehrt proportional zur Dicke $d$ des Leiters (je dünner das Plättchen, desto höher die Spannung).

Schritt-für-Schritt-Anleitung

1. Gegebene Werte notieren: Schreibe alle gegebenen Größen mit ihren Einheiten auf (z.B. $B$, $I$, $d$, $h$, $v$, $R_H$). Achte darauf, Einheiten wie Milliampere ($\text{mA}$) in Ampere ($\text{A}$) umzurechnen.
2. Die richtige Formel wählen: Entscheide anhand der gegebenen Werte, welche Formel du brauchst. Wenn $v$ und $h$ gegeben sind, nutze $U_H = B \cdot v \cdot h$. Wenn $I$, $d$ und $R_H$ gegeben sind, nutze $U_H = R_H \cdot I \cdot \frac{B}{d}$.
3. Formel umstellen: Falls nicht nach der Hall-Spannung $U_H$, sondern nach einer anderen Größe gefragt ist, stelle die Formel um.
4. Werte einsetzen und ausrechnen: Setze die Zahlen mit Einheiten ein und berechne das Ergebnis.

Durchgerechnete Beispiele

Aufgabentyp 2: Bedienung von Hallsonden zur B-Feld-Messung

Da die Hall-Spannung direkt proportional zur magnetischen Flussdichte $B$ ist ($U_H \sim B$), können wir den Hall-Effekt nutzen, um unbekannte Magnetfelder zu messen. Geräte, die dafür gebaut sind, nennt man Hallsonden.

Damit eine Hall-Sonde eine gut messbare Spannung liefert, wird das Sensorplättchen aus speziellen Halbleitermaterialien gefertigt, die eine sehr große Hall-Konstante $R_H$ besitzen.

Bei der Bedienung einer Hall-Sonde musst du drei wichtige Dinge beachten:

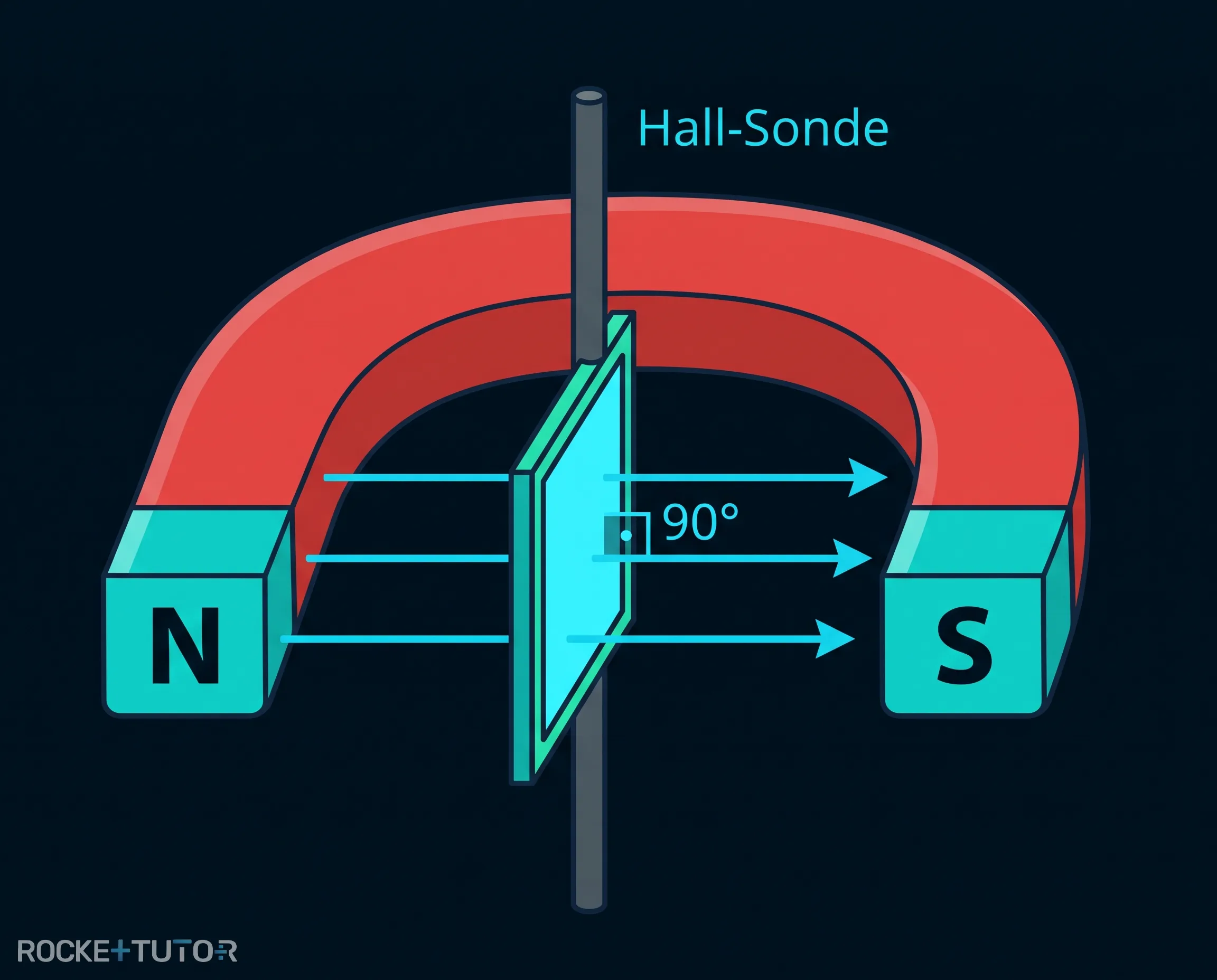

1. Die senkrechte Ausrichtung Die Lorentzkraft wirkt nur maximal, wenn das Magnetfeld senkrecht zur Bewegungsrichtung der Elektronen steht. Daher misst eine Hall-Sonde immer nur den Teil (die Komponente) des Magnetfeldes, der exakt senkrecht auf das Sensorplättchen trifft. Hältst du die Sonde schief, misst du einen zu kleinen Wert.

2. Die Offset-Spannung abziehen Oft zeigt das Messgerät der Hall-Sonde schon eine kleine Spannung an, obwohl du sie noch gar nicht in das zu messende Magnetfeld gehalten hast. Das liegt an winzigen Störfeldern in der Umgebung (z.B. durch andere elektronische Geräte) oder an leichten Ungenauigkeiten im Material. Diese Spannung nennt man Offset-Spannung. Das ist wie bei einer Küchenwaage, auf der schon eine leere Schüssel steht. Bevor du das Mehl wiegst, musst du die „Tara“-Taste drücken, um die Waage auf Null zu setzen. Bei der Hall-Sonde musst du die Offset-Spannung von deinem späteren Messwert abziehen, um den echten Wert zu erhalten.

3. Die Kalibrierung Die Sonde misst zunächst nur eine Spannung in Volt. Um zu wissen, wie viel Tesla diese Spannung bedeutet, muss die Sonde kalibriert werden. Dafür hält man sie in ein Magnetfeld, dessen Stärke man bereits genau kennt. So kann man berechnen, wie viel Millivolt Spannung genau einem Millitesla Magnetfeld entsprechen.

Schritt-für-Schritt-Anleitung

1. Offset-Spannung ermitteln: Lies die Spannung ab, bevor du die Sonde in das Magnetfeld hältst.
2. Sonde kalibrieren: Halte die Sonde in ein bekanntes Magnetfeld, ziehe die Offset-Spannung ab und berechne den Kalibrierungsfaktor (Spannung pro Tesla).
3. Senkrecht ausrichten: Achte darauf, dass die Sonde exakt senkrecht zu den Magnetfeldlinien des unbekannten Feldes steht.
4. Messen und korrigieren: Lies den neuen Wert ab, ziehe die Offset-Spannung ab und berechne mit dem Kalibrierungsfaktor die Stärke des Magnetfeldes.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Der Hall-Effekt entsteht, weil die Lorentzkraft bewegte Ladungen in einem Magnetfeld ablenkt und so eine Ladungstrennung verursacht.
• Im Gleichgewichtszustand ist die elektrische Kraft exakt so groß wie die Lorentzkraft: $\textcolor{#9570FF}{F_{el}} = \textcolor{#08BFFF}{F_L}$.
• Hall-Gleichung: $U_H = R_H \cdot I \cdot \frac{B}{d}$. Die Spannung ist umso größer, je dünner ($d$) das Plättchen ist.
• Hallsonden messen nur den Teil des Magnetfeldes, der senkrecht auf das Sensorplättchen trifft.
• Vor jeder Messung muss eine eventuelle Offset-Spannung vom Messwert abgezogen werden.
