Grundlagen der Kapazität und Dielektrika einfach erklärt

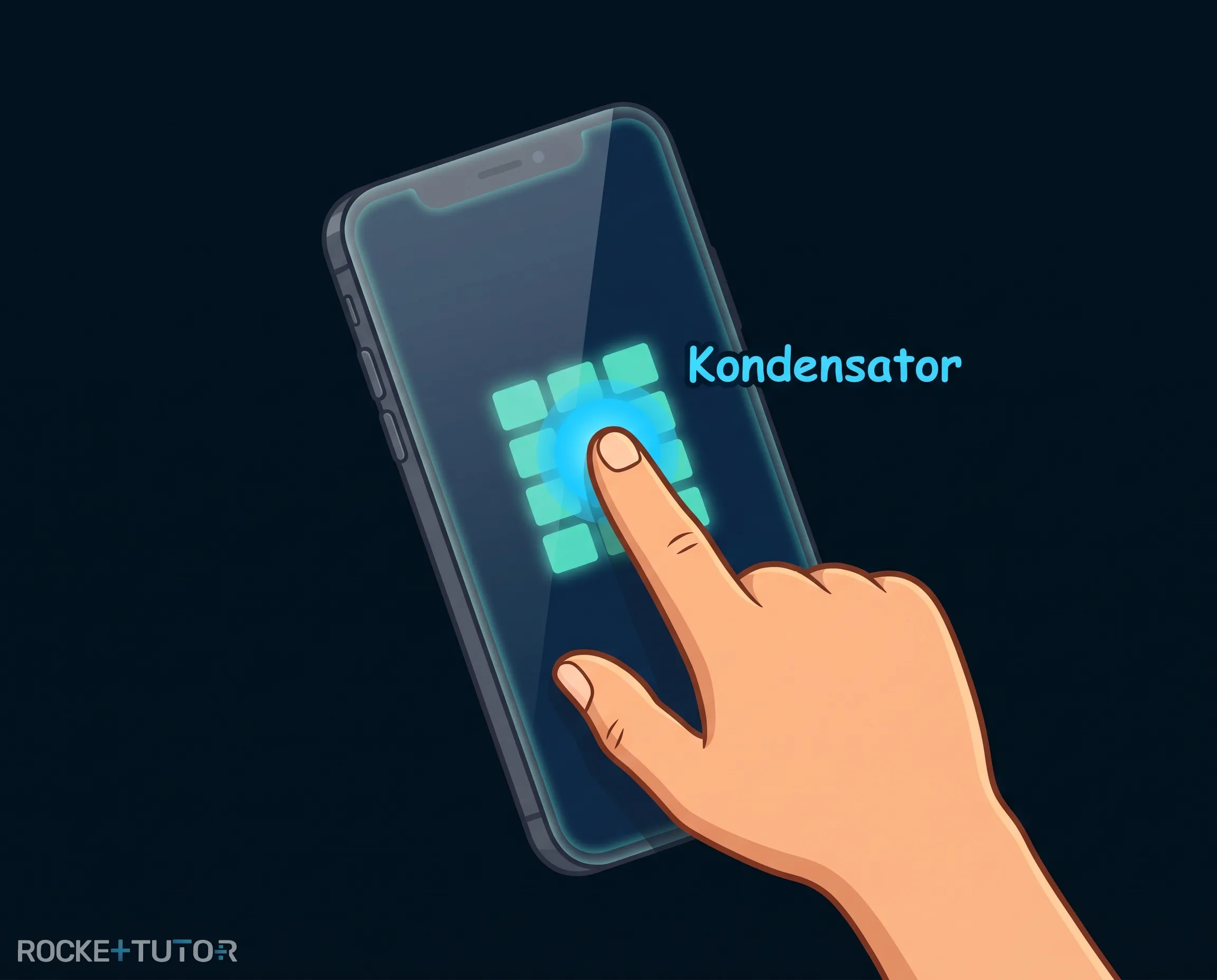

Jedes Mal, wenn du über den Bildschirm deines Smartphones wischst, nutzt du ein physikalisches Prinzip aus den Grundlagen der Kapazität und Dielektrika: Du veränderst winzige elektrische Speicher unter dem Glas. Diese Speicher nennt man Kondensatoren.

Kondensatoren sind Bauteile, die elektrische Ladung wie in einem kleinen Tank speichern können. Sie stecken nicht nur in Touchscreens, sondern auch in Kamera-Blitzen und Computern. In dieser Lektion lernst du, wie diese Speicher genau funktionieren, wie man berechnet, wie viel in sie hineinpasst, und mit welchem genialen Trick man ihre Speicherkraft enorm vergrößern kann!

Schnellantwort

Die Kapazität eines Kondensators gibt an, wie viel elektrische Ladung er pro Volt Spannung speichern kann. Füllt man den leeren Raum zwischen den Kondensatorplatten mit einem isolierenden Material, einem sogenannten Dielektrikum, erhöht sich diese Kapazität enorm, da das Material ein elektrisches Gegenfeld aufbaut.

Vorwissen

• Elektrische Ladung ($Q$): Die Menge an elektrischen Teilchen (z. B. Elektronen). Einheit: Coulomb ($\text{C}$). Beispiel: Ein Elektron trägt eine winzige negative Ladung.
• Elektrische Spannung ($U$): Der elektrische „Druck“, der die Ladungen antreibt. Einheit: Volt ($\text{V}$). Beispiel: Eine handelsübliche Batterie liefert eine Spannung von $9 \text{ V}$.
• Homogenes elektrisches Feld ($E$): Ein Bereich, in dem die elektrische Kraft überall gleich stark ist und in die gleiche Richtung wirkt. Beispiel: Das Feld zwischen zwei flachen, parallel stehenden Metallplatten.

Aufgabentyp 1: Kapazität und Dielektrika berechnen

Um Aufgaben zu diesem Thema zu lösen, schauen wir uns zunächst an, wie ein Kondensator aufgebaut ist und wie das Dielektrikum wirkt.

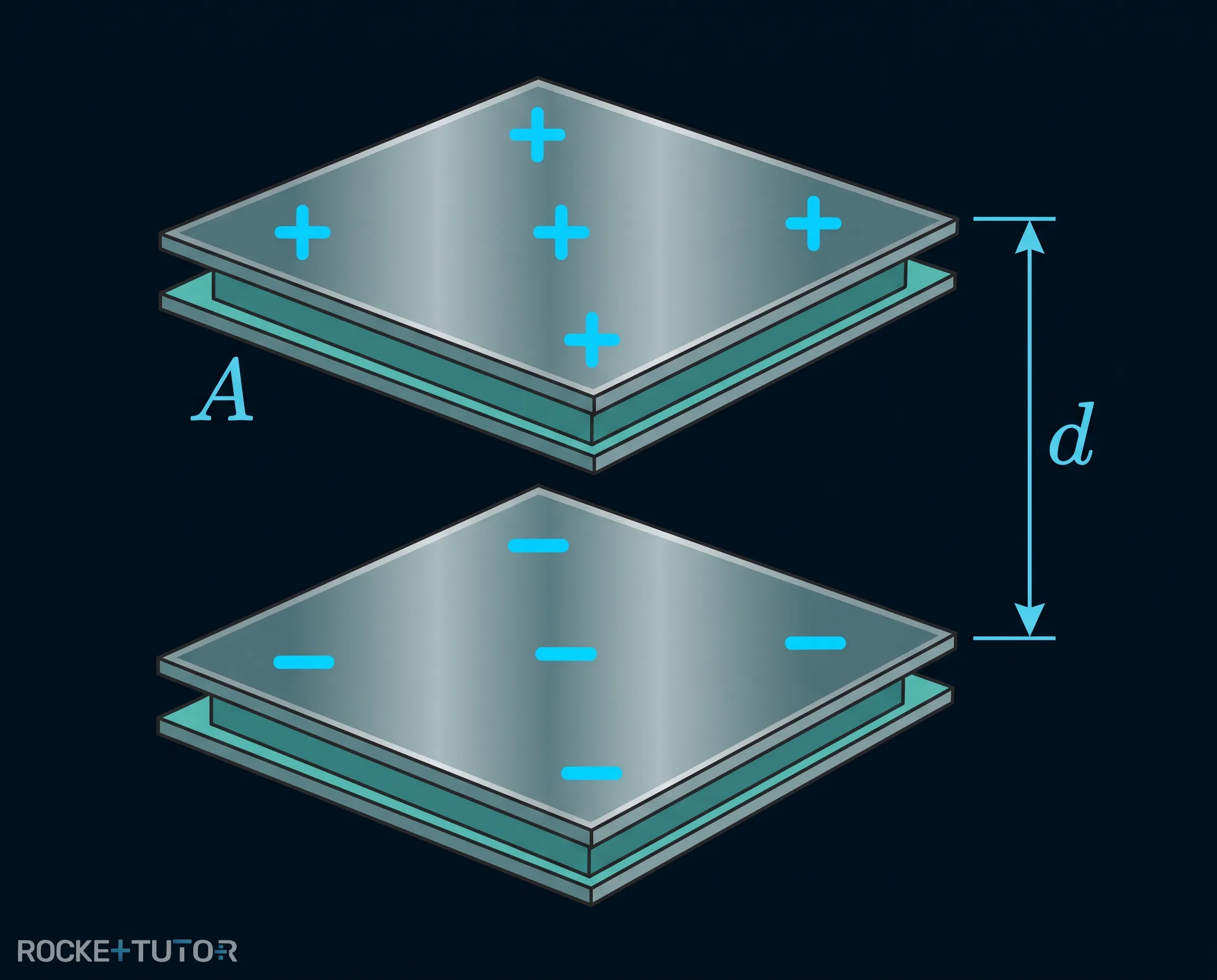

Ein Plattenkondensator ist im Grunde sehr simpel aufgebaut: Er besteht aus zwei flachen Metallplatten, die sich in einem bestimmten Abstand gegenüberstehen. Dazwischen ist nichts (Vakuum) oder einfach nur Luft.

Wenn wir eine Batterie an diese Platten anschließen, pumpt die Spannung ($\textcolor{#9570FF}{U}$) der Batterie elektrische Ladungen ($\textcolor{#08BFFF}{Q}$) auf die Platten. Eine Platte wird positiv, die andere negativ.

Die Kapazität ($C$)

Stell dir den Kondensator wie einen Rucksack vor. Die Kapazität ($\textcolor{#53E5D6}{C}$) gibt an, wie groß dieser Rucksack ist. Sie sagt uns, wie viel Ladung wir pro Volt Spannung in den Kondensator hineinpressen können.

Merksatz: Die Kapazität ist der Quotient aus Ladung und Spannung.

$\textcolor{#53E5D6}{C} = \frac{\textcolor{#08BFFF}{Q}}{\textcolor{#9570FF}{U}}$

Die Einheit der Kapazität ist das Farad ($\text{F}$). Ein Farad ist eine riesige Menge, daher rechnen wir oft mit Mikrofarad ($\mu\text{F}$). Es gilt: $1 \text{ F} = 1 \frac{\text{C}}{\text{V}}$.

Wovon hängt die Größe des „Rucksacks“ ab?

Die Kapazität eines Plattenkondensators hängt nur von seiner Bauweise ab:

1. Fläche ($A$): Je größer die Platten, desto mehr Platz haben die Ladungen. (Größeres $A$ $\to$ größeres $C$).
2. Abstand ($d$): Je näher die Platten beieinander sind, desto stärker ziehen sich die Plus- und Minusladungen gegenseitig an. Dadurch passen mehr Ladungen auf die Platten. (Kleineres $d$ $\to$ größeres $C$).

Die Formel dafür lautet:

$\textcolor{#53E5D6}{C} = \varepsilon_0 \cdot \frac{A}{d}$

Der Wert $\varepsilon_0$ (Epsilon null) ist eine feste Naturkonstante und heißt elektrische Feldkonstante ($\varepsilon_0 \approx 8.85 \cdot 10^{-12} \text{ F/m}$).

Die Flächenladungsdichte ($\sigma$)

Wenn wir wissen wollen, wie dicht gedrängt die Ladungen auf den Platten sitzen, berechnen wir die Flächenladungsdichte ($\sigma$, sprich: Sigma). Sie ist einfach die gesamte Ladung geteilt durch die Fläche:

$\sigma = \frac{\textcolor{#08BFFF}{Q}}{A} = \varepsilon_0 \cdot E = \varepsilon_0 \cdot \frac{\textcolor{#9570FF}{U}}{d}$

Der Einfluss von Dielektrika auf die Kapazität

Was passiert, wenn wir den leeren Raum zwischen den Platten mit einem elektrischen Isolator (z. B. Glas, Keramik oder Öl) füllen? Solche isolierenden Materialien nennt man Dielektrika.

Das Erstaunliche ist: Ein Dielektrikum erhöht die Kapazität des Kondensators enorm!

Wie funktioniert das physikalisch?

Wir gehen davon aus, dass der Kondensator die ganze Zeit an eine Batterie angeschlossen bleibt. Die Spannung ($\textcolor{#9570FF}{U}$) bleibt also konstant.

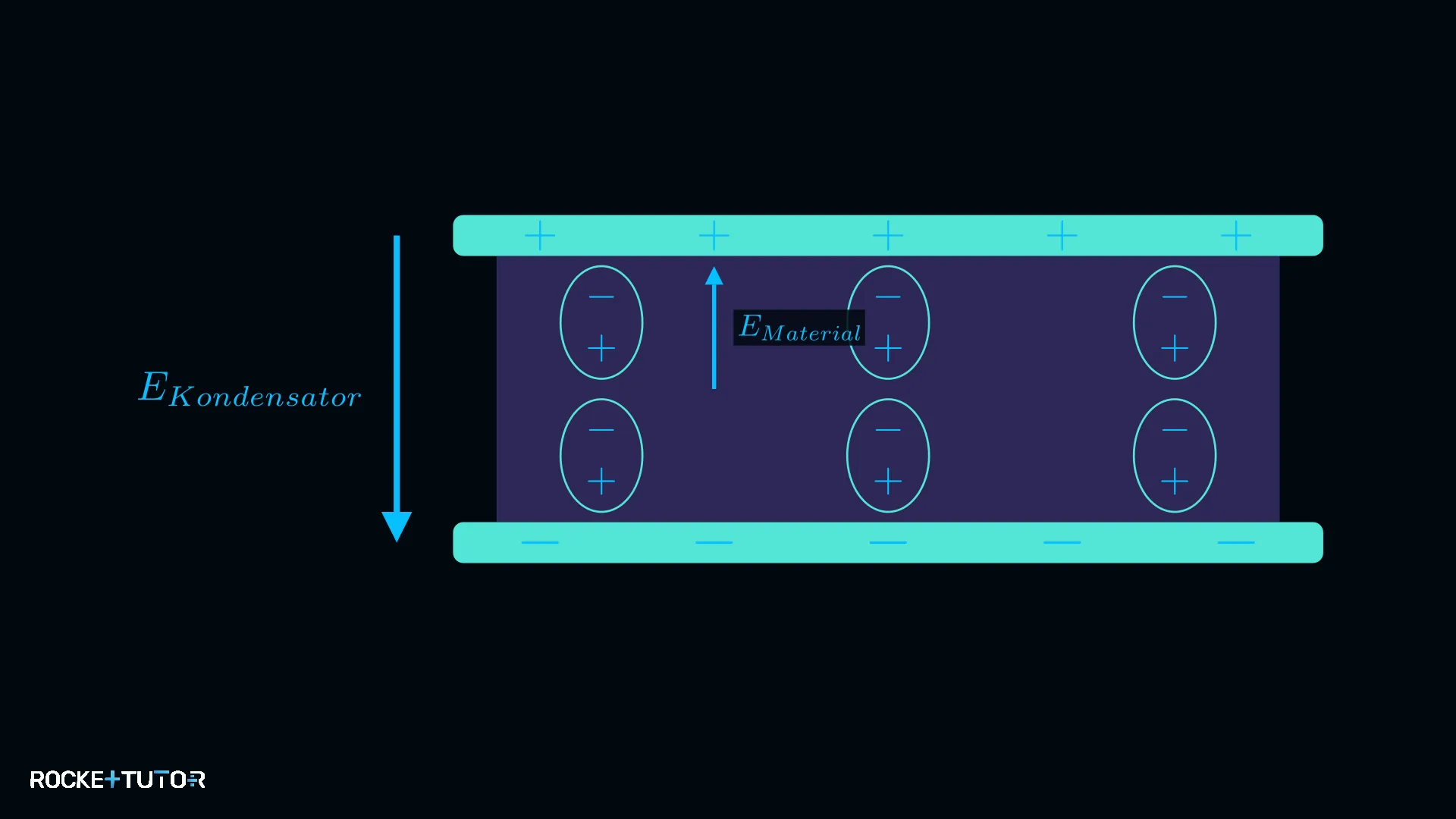

1. Polarisation: Ein Isolator leitet keinen Strom, aber seine Moleküle können sich verformen. Wenn das Material zwischen die geladenen Platten geschoben wird, werden die negativen Elektronen in den Molekülen zur positiven Platte hingezogen. Die Moleküle richten sich aus.
2. Das Gegenfeld: Durch diese Ausrichtung entsteht im Inneren des Materials ein eigenes, kleines elektrisches Feld. Dieses Feld zeigt genau in die entgegengesetzte Richtung des ursprünglichen Kondensatorfeldes.

3. Mehr Platz für Ladungen: Das Gegenfeld des Materials schwächt das Gesamtfeld im Kondensator ab. Weil das Feld nun schwächer ist, kann die Batterie bei gleicher Spannung noch mehr Ladung auf die Platten schieben. Der „Rucksack“ ist quasi dehnbarer geworden!

Die Permittivitätszahl ($\varepsilon_r$)

Um wie viel die Kapazität steigt, hängt vom Material ab. Dafür gibt es die Permittivitätszahl ($\varepsilon_r$, sprich: Epsilon r). Sie ist einfach ein Faktor ohne Einheit.

• Vakuum / Luft: $\varepsilon_r \approx 1$
• Öl: $\varepsilon_r \approx 2$ bis $2.5$ (verdoppelt die Kapazität)
• Wasser: $\varepsilon_r \approx 81$ (vergrößert die Kapazität um das 81-fache!)

Die neue Formel für die Kapazität mit einem Dielektrikum lautet einfach:

$\textcolor{#53E5D6}{C} = \varepsilon_0 \cdot \varepsilon_r \cdot \frac{A}{d}$

Auch die Flächenladungsdichte erhöht sich um diesen Faktor, da nun mehr Ladung auf der gleichen Fläche sitzt:

$\sigma = \varepsilon_0 \cdot \varepsilon_r \cdot E$

Schritt-für-Schritt-Anleitung

1. Gegebene Werte notieren und Einheiten anpassen: Schreibe alle Werte auf. Wandle Flächen ($A$) immer in Quadratmeter ($\text{m}^2$) und Abstände ($d$) immer in Meter ($\text{m}$) um!
2. Material prüfen: Ist ein Dielektrikum zwischen den Platten? Wenn ja, notiere den Faktor $\varepsilon_r$. Wenn es nur Luft oder Vakuum ist, ist $\varepsilon_r = 1$.
3. Kapazität berechnen: Setze die Werte in die Bauformel ein: $\textcolor{#53E5D6}{C} = \varepsilon_0 \cdot \varepsilon_r \cdot \frac{A}{d}$. Nutze $\varepsilon_0 = 8.85 \cdot 10^{-12} \text{ F/m}$.
4. Ladung oder Spannung berechnen (falls gefragt): Nutze die Grundformel $\textcolor{#53E5D6}{C} = \frac{\textcolor{#08BFFF}{Q}}{\textcolor{#9570FF}{U}}$. Stelle sie nach der gesuchten Größe um (z. B. $\textcolor{#08BFFF}{Q} = \textcolor{#53E5D6}{C} \cdot \textcolor{#9570FF}{U}$).

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Die Kapazität ($C$) gibt an, wie viel Ladung ($Q$) ein Kondensator pro Volt Spannung ($U$) speichern kann: $\textcolor{#53E5D6}{C} = \frac{\textcolor{#08BFFF}{Q}}{\textcolor{#9570FF}{U}}$.
• Je größer die Plattenfläche ($A$) und je kleiner der Abstand ($d$), desto größer ist die Kapazität.
• Ein Dielektrikum (Isolator) zwischen den Platten polarisiert sich. Es baut ein Gegenfeld auf, das das Gesamtfeld schwächt.
• Dadurch kann bei gleicher Spannung mehr Ladung gespeichert werden. Die Kapazität steigt um den Faktor $\varepsilon_r$: $\textcolor{#53E5D6}{C} = \varepsilon_0 \cdot \varepsilon_r \cdot \frac{A}{d}$.
