Gespeicherte Energie und das elektrische Feld einfach erklärt

Stell dir vor, du sitzt in einem Elektrobus, der an einer Haltestelle stoppt. In den wenigen Sekunden, in denen Fahrgäste ein- und aussteigen, lädt sich der Bus über einen Kontakt auf dem Dach mit genug Energie für die Fahrt zur nächsten Station auf!

Normale Batterien würden für dieses blitzschnelle Aufladen viel zu lange brauchen. Deshalb nutzen diese Busse sogenannte Superkondensatoren (Ultracaps). In diesem Artikel zum Thema gespeicherte Energie und das elektrische Feld lernst du, wie genau ein Kondensator Energie speichert, wie man diese Energie berechnet und warum sie sich eigentlich unsichtbar im Raum zwischen den Platten versteckt.

Vorwissen

• Kapazität ($C$): Gibt an, wie viel Ladung ein Kondensator bei einer bestimmten Spannung speichern kann. Formel: $C = \frac{Q}{U}$ Beispiel: Ein Kondensator mit großer Kapazität kann bei $5 \text{ V}$ mehr Ladung speichern als einer mit kleiner Kapazität.
• Plattenkondensator: Die Kapazität hängt von der Fläche ($A$) und dem Abstand ($d$) der Platten ab. Formel: $C = \epsilon_{0} \cdot \epsilon_{r} \cdot \frac{A}{d}$ Beispiel: Schiebt man die Platten näher zusammen (kleineres $d$), wird die Kapazität größer.
• Homogenes elektrisches Feld: Der Zusammenhang zwischen Spannung und Feldstärke. Formel: $U = E \cdot d$ Beispiel: Bei einem Plattenabstand von $0.1 \text{ m}$ und einer Feldstärke von $100 \text{ V/m}$ beträgt die Spannung $10 \text{ V}$.

Aufgabentyp 1: Im Kondensator gespeicherte Energie

Um die gespeicherte Energie und das elektrische Feld zu verstehen, betrachten wir zunächst den Ladevorgang. Wenn du einen leeren Kondensator auflädst, schiebst du elektrische Ladungen ($Q$) auf eine Metallplatte. Die allererste Ladung hat noch viel Platz und lässt sich ganz leicht auf die Platte schieben. Doch je mehr Ladungen sich dort ansammeln, desto stärker stoßen sie neue Ladungen ab.

Es ist wie beim Aufpumpen eines Fahrradreifens: Je mehr Luft schon drin ist, desto mehr Kraft brauchst du für den nächsten Pumpstoß. Beim Kondensator bedeutet das: Je mehr Ladung bereits gespeichert ist, desto höher steigt die Spannung ($U$) an. Die Spannung ist sozusagen der elektrische Gegendruck.

Weil die Spannung während des Ladevorgangs nicht konstant bleibt, sondern von $0$ bis zu ihrem Maximalwert ansteigt, können wir nicht einfach die einfache Formel für elektrische Arbeit ($W = Q \cdot U$) nutzen. Stattdessen zeichnen wir ein Diagramm:

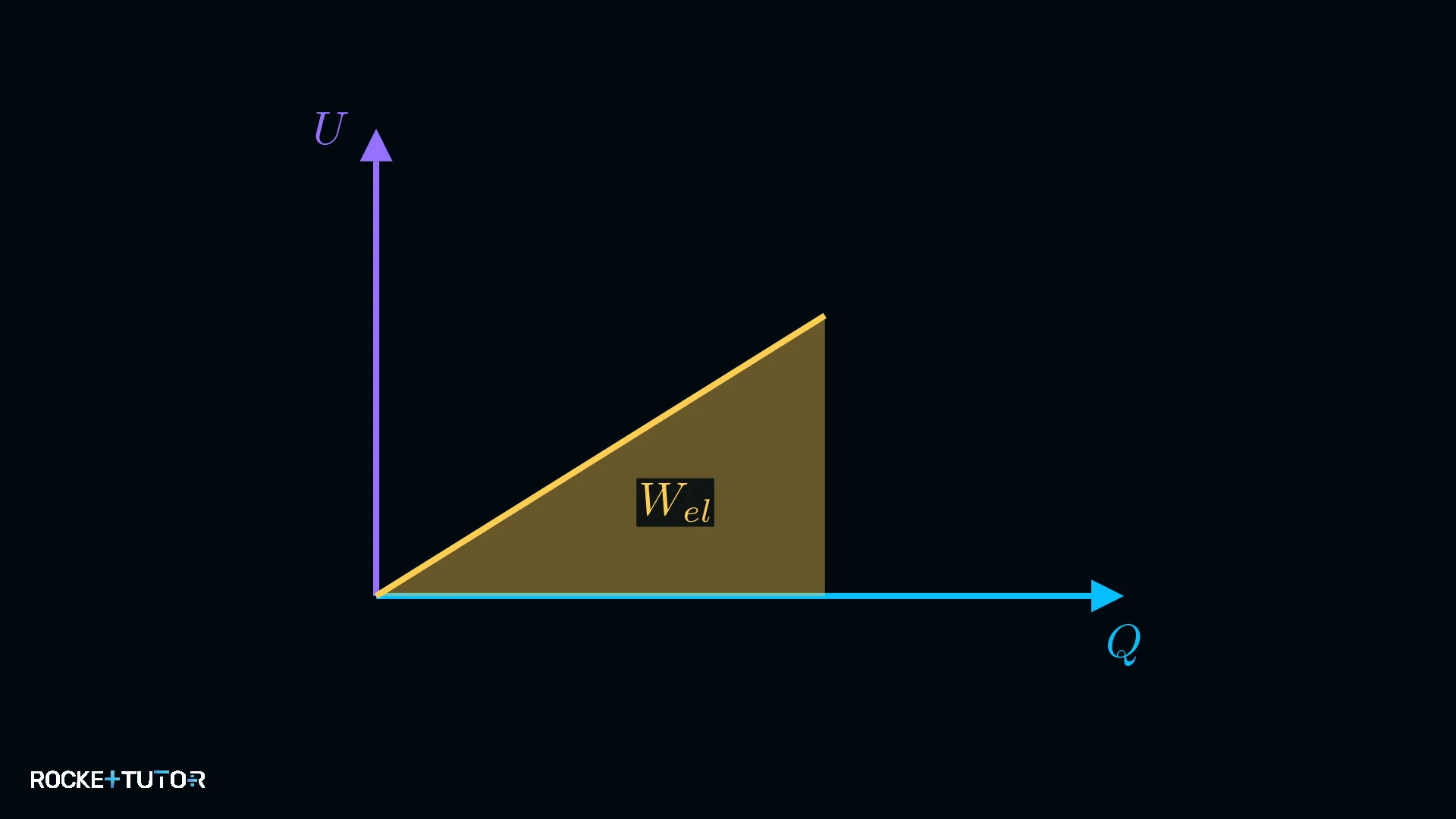

Im Diagramm sehen wir, dass die Spannung proportional zur Ladung ansteigt (eine gerade Linie). Die gesamte hineingesteckte Energie ($W_{\text{el}}$) entspricht genau der Fläche unter dieser Linie. Da es sich um ein Dreieck handelt, nutzen wir die Flächenformel für Dreiecke (Grundseite mal Höhe geteilt durch 2):

$\textcolor{#FFCE51}{W_{\text{el}}} = \frac{1}{2} \cdot \textcolor{#08BFFF}{Q} \cdot \textcolor{#9570FF}{U}$

Da wir aus dem Vorwissen wissen, dass $\textcolor{#08BFFF}{Q} = C \cdot \textcolor{#9570FF}{U}$ ist, können wir das $\textcolor{#08BFFF}{Q}$ in der Formel ersetzen. So erhalten wir die am häufigsten genutzte Formel für die gespeicherte Energie, die nur die Kapazität und die Spannung benötigt:

$\textcolor{#FFCE51}{W_{\text{el}}} = \frac{1}{2} \cdot C \cdot \textcolor{#9570FF}{U}^{2}$

Diese Energie bleibt im Kondensator gespeichert und wird schlagartig wieder freigesetzt, wenn er entladen wird (zum Beispiel für den Blitz einer Kamera).

Schritt-für-Schritt-Anleitung

1. Gegebene Werte identifizieren: Lies die Aufgabe genau und notiere, welche zwei der drei Größen gegeben sind: Kapazität ($C$), Spannung ($U$) oder Ladung ($Q$). Achte auf Einheiten wie Mikro ($\mu$) oder Milli ($\text{m}$).
2. Die passende Formel auswählen: Wähle die Formel, die zu deinen gegebenen Werten passt:
   • Wenn $C$ und $U$ gegeben sind: $W_{\text{el}} = \frac{1}{2} \cdot C \cdot U^{2}$
   • Wenn $Q$ und $U$ gegeben sind: $W_{\text{el}} = \frac{1}{2} \cdot Q \cdot U$
   • Wenn $Q$ und $C$ gegeben sind: $W_{\text{el}} = \frac{1}{2} \cdot \frac{Q^{2}}{C}$
3. Werte einsetzen und berechnen: Setze die Zahlen mit ihren Einheiten in die Formel ein und berechne das Ergebnis. Die Einheit der Energie ist immer Joule ($\text{J}$).

Durchgerechnete Beispiele

Aufgabentyp 2: Energie und Energiedichte des elektrischen Feldes

Wir wissen nun, wie viel Energie gespeichert ist. Aber wo genau befindet sich diese Energie? Sitzt sie auf den Metallplatten? Der Physiker Michael Faraday fand heraus: Die Energie ist im unsichtbaren elektrischen Feld zwischen den Platten gespeichert!

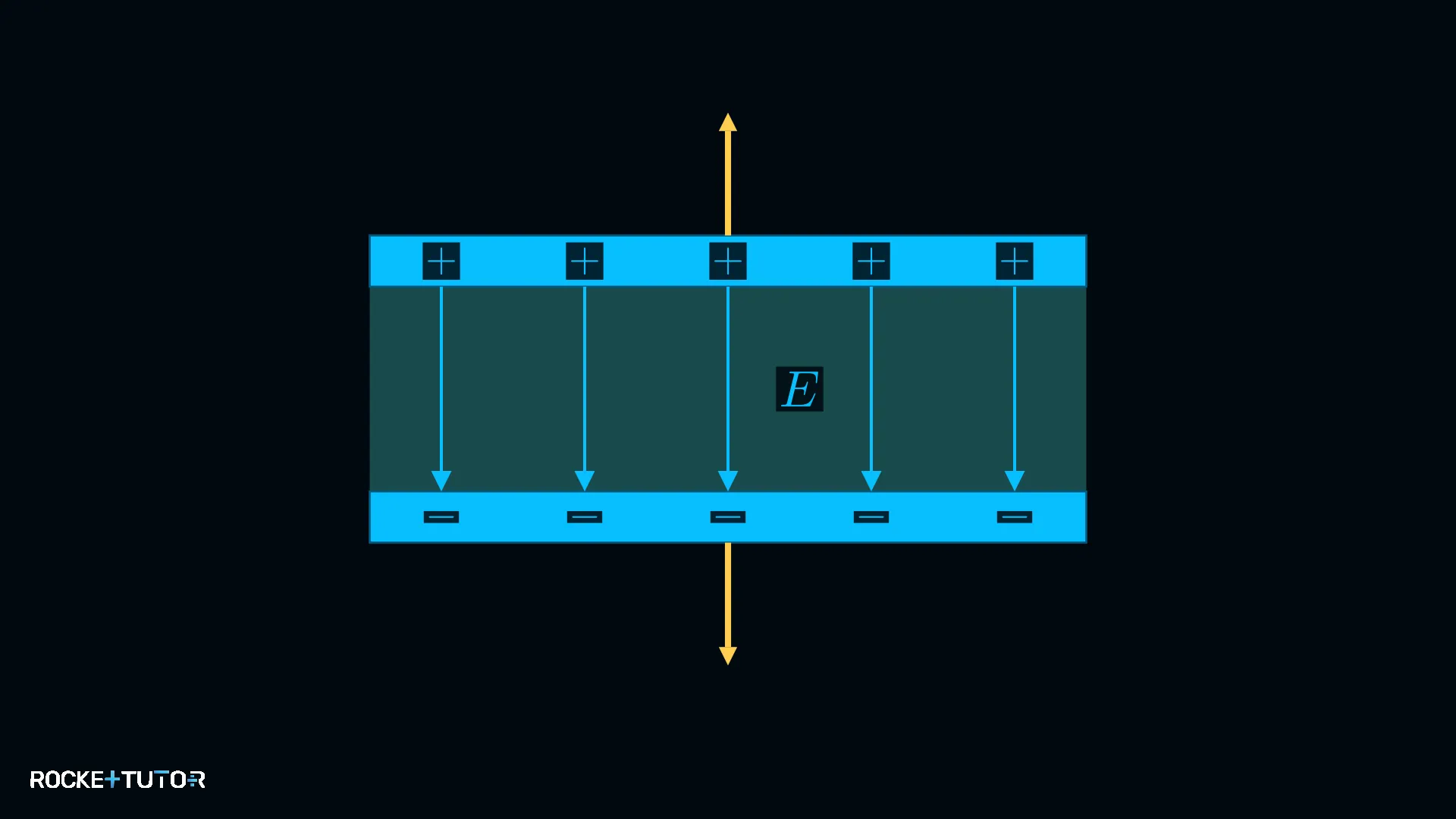

Um das zu verstehen, machen wir ein Gedankenexperiment: Stell dir einen aufgeladenen Kondensator vor, der von der Batterie getrennt wurde. Die obere Platte ist positiv, die untere negativ. Sie ziehen sich gegenseitig stark an.

Wenn du nun die Platten mit Muskelkraft auseinanderziehst, musst du gegen diese Anziehungskraft arbeiten. Du steckst also mechanische Energie in das System. Da der Kondensator isoliert ist, kann die Ladung nicht weg. Auch die elektrische Feldstärke ($E$) bleibt exakt gleich. Was sich aber vergrößert hat, ist das Volumen ($V$) zwischen den Platten!

Da du Energie hinzugefügt hast und das Einzige, was gewachsen ist, das Volumen des Feldes ist, muss die Energie im Feld selbst stecken. Je mehr Raum das Feld einnimmt, desto mehr Energie ist vorhanden.

Wenn wir die Formeln für die Kapazität und die Spannung in unsere Energieformel einsetzen, können wir die Energie direkt aus den Eigenschaften des Feldes berechnen:

$\textcolor{#FFCE51}{W_{\text{el}}} = \frac{1}{2} \cdot \epsilon_{0} \cdot \epsilon_{r} \cdot E^{2} \cdot \textcolor{#53E5D6}{V}$

Oft möchte man wissen, wie dicht diese Energie gepackt ist, also wie viel Energie in einem einzigen Kubikmeter ($\text{m}^{3}$) des Feldes steckt. Das nennt man die Energiedichte ($\rho_{\text{el}}$). Um sie zu berechnen, teilen wir einfach die gesamte Energie durch das Volumen:

$\rho_{\text{el}} = \frac{\textcolor{#FFCE51}{W_{\text{el}}}}{\textcolor{#53E5D6}{V}} = \frac{1}{2} \cdot \epsilon_{0} \cdot \epsilon_{r} \cdot E^{2}$

Diese Formel zeigt: Die Energiedichte hängt nur von der Stärke des elektrischen Feldes ab. Wenn du die Feldstärke verdoppelst, vervierfacht sich die gespeicherte Energie pro Kubikmeter!

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Beim Aufladen eines Kondensators steigt die Spannung proportional zur Ladung. Die gespeicherte Energie entspricht der Dreiecksfläche im $U(Q)$-Diagramm.
• Formel für die Energie: $\textcolor{#FFCE51}{W_{\text{el}}} = \frac{1}{2} \cdot C \cdot \textcolor{#9570FF}{U}^{2}$
• Die elektrische Energie sitzt nicht auf den Metallplatten, sondern ist im elektrischen Feld zwischen den Platten gespeichert.
• Die Energiedichte (Energie pro Volumen) hängt vom Quadrat der Feldstärke ab: $\rho_{\text{el}} = \frac{1}{2} \cdot \epsilon_{0} \cdot \epsilon_{r} \cdot E^{2}$
