Entladen von Kondensatoren einfach erklärt: Formeln & Beispiele

Beim Entladen von Kondensatoren gibt ein Kondensator seine gespeicherte Energie wieder ab. Hast du schon einmal den Fernseher oder ein Netzteil vom Strom getrennt und bemerkt, dass das kleine rote Licht noch ein paar Sekunden weiterleuchtet, bevor es langsam erlischt?

Das ist kein Zaubertrick, sondern ein Kondensator bei der Arbeit! Er hat Energie gespeichert und gibt diese nun langsam wieder ab. In dieser Lektion schauen wir uns genau an, wie dieser Entladevorgang funktioniert, warum das Licht am Ende immer schwächer wird und wie du auf die Sekunde genau berechnen kannst, wann der Kondensator leer ist.

Vorwissen

Bevor wir uns das Entladen von Kondensatoren im Detail ansehen, solltest du diese Grundlagen kennen:

• Kapazität ($C$): Gibt an, wie viel Ladung ($Q$) ein Kondensator bei einer bestimmten Spannung ($U$) speichern kann. Formel: $C = \frac{Q}{U}$ Beispiel: Ein Kondensator mit $2 \text{ F}$ speichert bei $10 \text{ V}$ eine Ladung von $20 \text{ C}$.
• Stromstärke ($I$): Beschreibt, wie viel Ladung pro Zeit fließt. Mathematisch ist es die zeitliche Änderung der Ladung. Formel: $I = \frac{\Delta Q}{\Delta t}$ (oder als Ableitung: $I = \dot{Q}$) Beispiel: Wenn $5 \text{ A}$ fließen, bewegen sich $5 \text{ C}$ Ladung pro Sekunde durch das Kabel.
• Maschenregel (Kirchhoff): In einem geschlossenen Stromkreis ist die Summe aller Spannungen gleich null. Beispiel: Die Spannung einer Batterie und die abfallende Spannung an einem Lämpchen heben sich in der Summe auf.

Aufgabentyp 1: Entladezeiten und Halbwertszeit berechnen

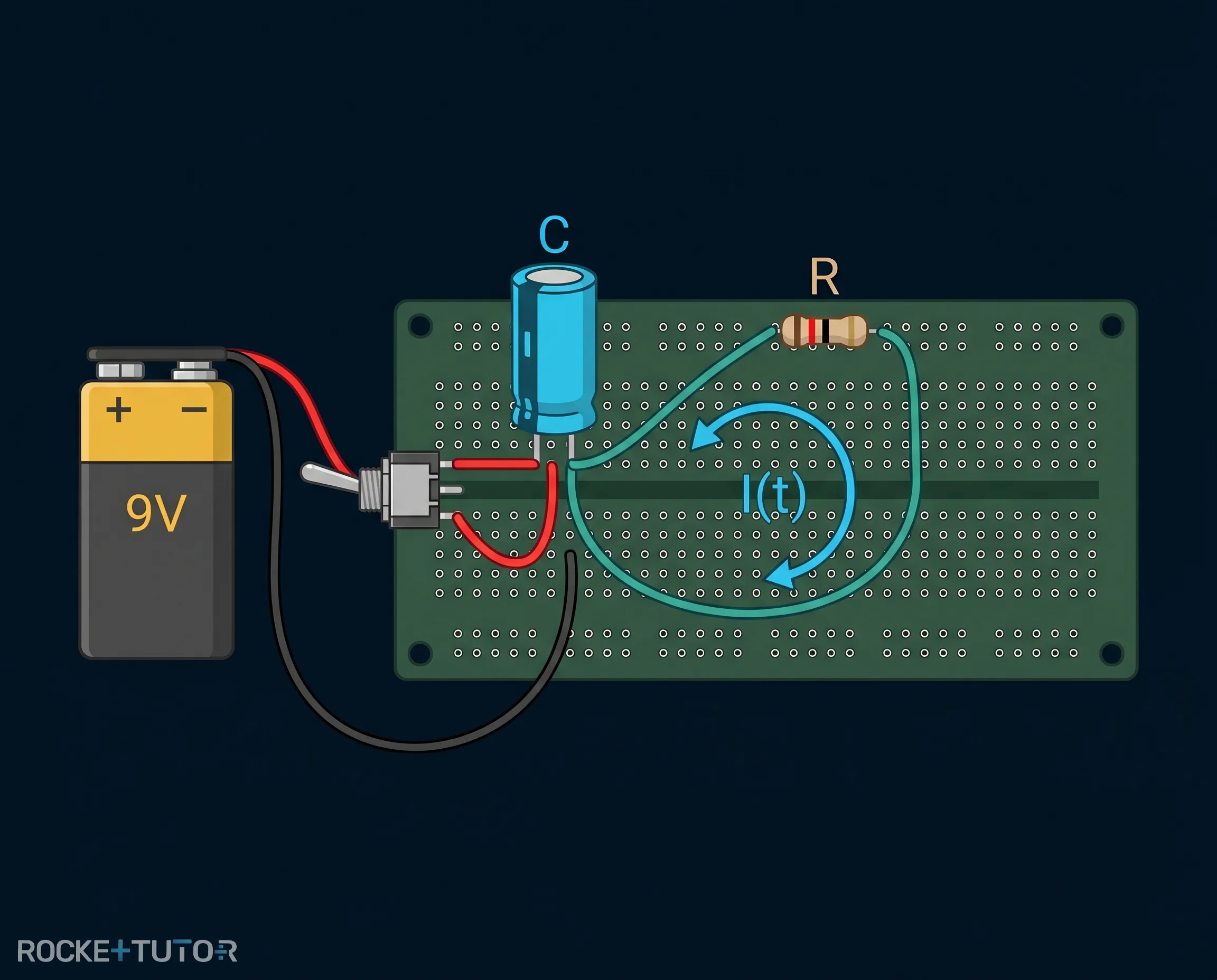

Das Entladen von Kondensatoren folgt bestimmten physikalischen und mathematischen Regeln, die wir uns nun ansehen. Wenn wir einen voll aufgeladenen Kondensator von seiner Spannungsquelle (z. B. einer Batterie) trennen und ihn stattdessen mit einem Widerstand in Reihe schalten, beginnt er sich zu entladen. Der Kondensator wirkt nun selbst wie eine kleine, schwächer werdende Batterie.

Die Elektronen fließen von der negativ geladenen Platte durch den Widerstand zur positiv geladenen Platte, bis die Ladung ausgeglichen ist.

Warum passiert das nicht gleichmäßig? Stell dir ein Wasserbecken mit einem Loch im Boden vor. Wenn das Becken voll ist, ist der Wasserdruck hoch und das Wasser spritzt schnell heraus. Je leerer das Becken wird, desto geringer wird der Druck und das Wasser fließt immer langsamer.

Genau das passiert im Stromkreis:

• Am Anfang ist die Spannung hoch, also fließt ein starker Strom.
• Dadurch verliert der Kondensator schnell an Ladung.
• Weniger Ladung bedeutet weniger Spannung, was wiederum zu einem schwächeren Strom führt.

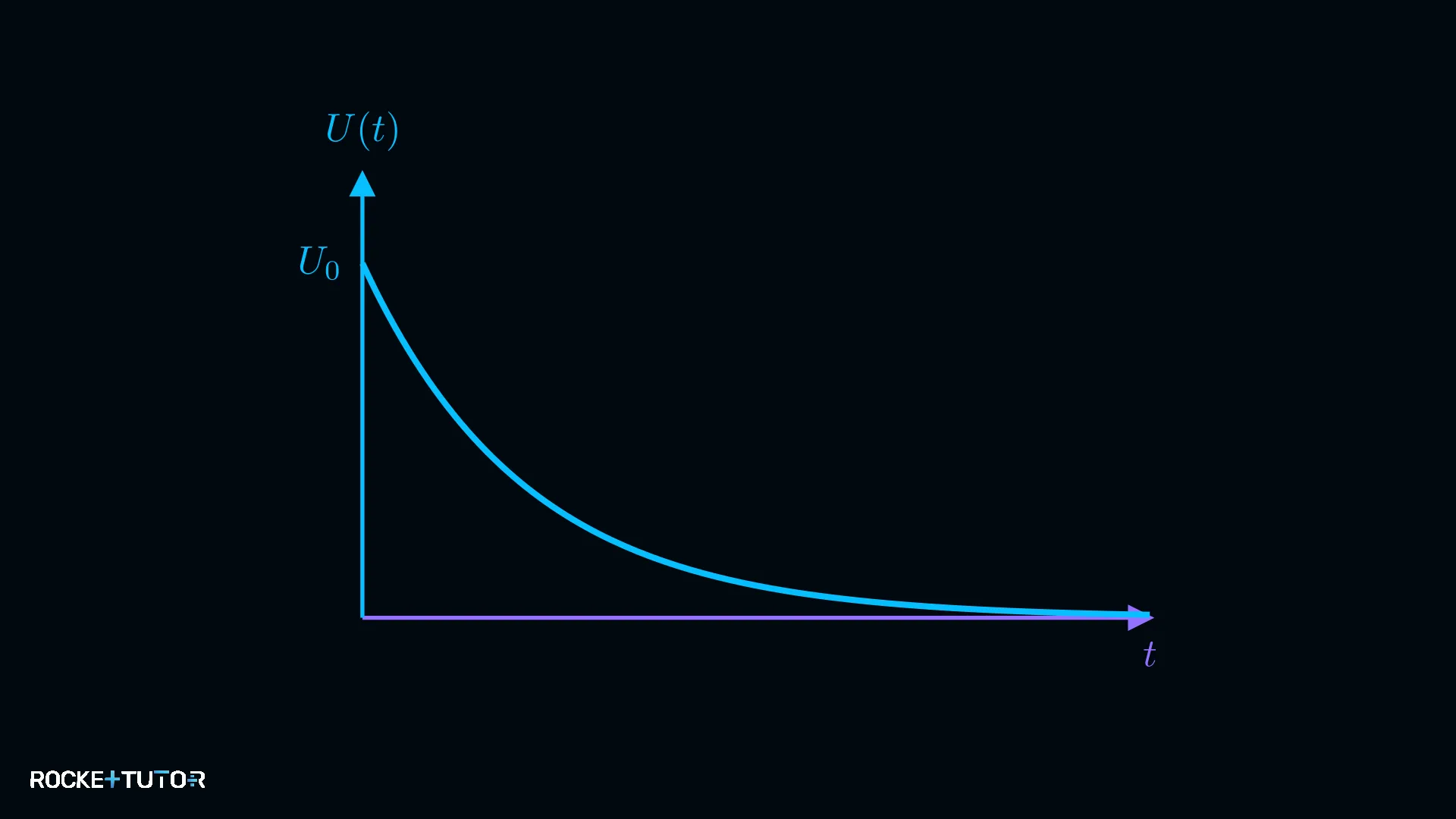

Deshalb nehmen die Spannung und die Ladung nicht in einer geraden Linie (linear) ab, sondern sie fallen anfangs sehr schnell und dann immer langsamer. Man nennt die Zeit, in der die Spannung genau auf die Hälfte ihres Anfangswertes gesunken ist, die Halbwertszeit.

Um diesen Vorgang genau zu berechnen, nutzen wir die Maschenregel. In unserem Entlade-Stromkreis gibt es nur den Kondensator und den Widerstand. Die Summe ihrer Spannungen muss null sein:

$U(t) + U_{R}(t) = 0$

Wir wissen, dass die Spannung am Kondensator $U(t) = \frac{Q(t)}{C}$ ist und die Spannung am Widerstand $U_{R}(t) = R \cdot I(t)$. Wenn wir das einsetzen, erhalten wir:

$\frac{Q(t)}{C} + R \cdot I(t) = 0$

Da der Strom $I(t)$ nichts anderes ist als die Änderung der Ladung pro Zeit, können wir $I(t) = \dot{Q}(t)$ schreiben (der Punkt über dem Q bedeutet 'Ableitung nach der Zeit'). Das führt uns zu einer sogenannten Differentialgleichung:

$\dot{Q}(t) = -\frac{Q(t)}{R \cdot C}$

Diese Gleichung sagt mathematisch genau das, was wir beim Wasserbecken überlegt haben: Die Änderungsrate (wie schnell die Ladung abfließt) hängt davon ab, wie viel Ladung noch da ist. Die Lösung für solche Gleichungen in der Natur ist immer eine Exponentialfunktion.

Die fertigen Formeln, mit denen du rechnen kannst, lauten:

• Für die Ladung: $Q(\textcolor{#9570FF}{t}) = Q_{0} \cdot e^{-\frac{\textcolor{#9570FF}{t}}{R \cdot C}}$
• Für die Spannung: $\textcolor{#08BFFF}{U}(\textcolor{#9570FF}{t}) = U_{0} \cdot e^{-\frac{\textcolor{#9570FF}{t}}{R \cdot C}}$
• Für den Strom: $|I(\textcolor{#9570FF}{t})| = \frac{U_{0}}{R} \cdot e^{-\frac{\textcolor{#9570FF}{t}}{R \cdot C}}$

($U_{0}$ und $Q_{0}$ sind dabei die Startwerte ganz am Anfang).

Oft wollen wir wissen, wie lange es dauert, bis der Kondensator zur Hälfte leer ist. Diese Zeit nennen wir Halbwertszeit ($T_{H}$).

Um sie zu finden, setzen wir die Spannung $\textcolor{#08BFFF}{U(t)}$ auf genau die Hälfte der Startspannung ($\frac{1}{2} \cdot U_{0}$) und lösen die Gleichung nach der Zeit auf. Wenn man das mathematisch durchrechnet und den natürlichen Logarithmus ($\ln$) anwendet, um die Zeit aus dem Exponenten zu holen, erhält man eine sehr einfache Formel:

$T_{H} = R \cdot C \cdot \ln(2)$

Da $\ln(2) \approx 0,693$ ist, kannst du auch schreiben: $T_{H} \approx R \cdot C \cdot 0,693$.

Das Wichtigste hierbei: Die Halbwertszeit hängt nur vom Widerstand ($R$) und der Kapazität ($C$) ab. Sie ist völlig unabhängig davon, mit wie viel Spannung du gestartet bist!

Wenn die Spannung nach einer Halbwertszeit auf $\frac{1}{2}$ gesunken ist, sinkt sie nach einer weiteren Halbwertszeit wieder um die Hälfte (also auf $\frac{1}{4}$). Die Entladung wird also immer langsamer.

Schritt-für-Schritt-Anleitung

Nutze diesen Plan, wenn du berechnen sollst, wie lange es dauert, bis die Spannung auf einen bestimmten Wert gesunken ist.

1. Identifiziere die Startspannung, den Zielwert und berechne das Produkt aus Widerstand und Kapazität.
2. Setze deine Werte in die Entladegleichung ein.
3. Isoliere die e-Funktion, indem du durch die Startspannung teilst.
4. Wende auf beiden Seiten den natürlichen Logarithmus an, um den Exponenten zu lösen.
5. Stelle die Gleichung nach der Zeit um und berechne das Endergebnis.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Beim Entladen nehmen Spannung, Ladung und Stromstärke nicht-linear (exponentiell) ab, weil eine sinkende Spannung auch einen schwächeren Strom verursacht.
• Die Entladegleichung für die Spannung lautet: $\textcolor{#08BFFF}{U}(\textcolor{#9570FF}{t}) = U_{0} \cdot e^{-\frac{\textcolor{#9570FF}{t}}{R \cdot C}}$.
• Die Halbwertszeit $T_{H} = R \cdot C \cdot \ln(2)$ gibt an, wann sich die Spannung halbiert hat. Sie hängt nur vom Widerstand und der Kapazität ab, nicht von der Startspannung.
