Ladungsträger im elektrischen Feld einfach erklärt

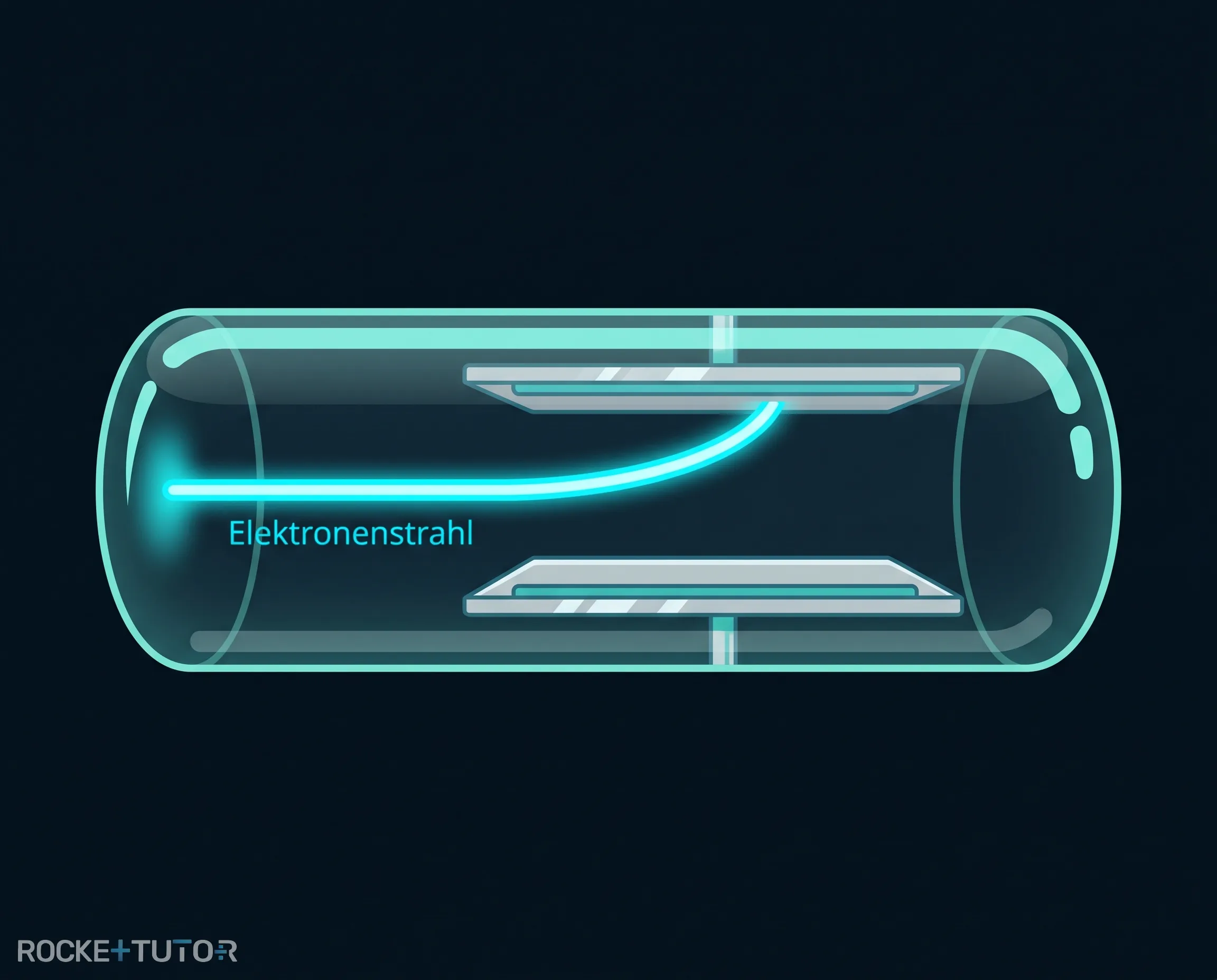

Die Bewegung von Ladungsträgern in elektrischen Feldern ist ein faszinierendes Phänomen der Physik. Stell dir vor, du könntest unsichtbare Teilchen wie winzige Fußbälle durch die Luft schießen und sie mitten im Flug mit unsichtbaren Kräften fernsteuern. Genau das passiert in alten Röhrenfernsehern oder in modernen Teilchenbeschleunigern!

In diesem Artikel lernen wir, wie man Elektronen aus einem Draht befreit, sie auf extreme Geschwindigkeiten beschleunigt und ihre Flugbahn gezielt krümmt. Außerdem schauen wir uns ein berühmtes Experiment an, das bewiesen hat, dass elektrische Ladung immer in festen „Paketen“ vorkommt.

Vorwissen

• Kinetische Energie ($E_{kin}$): Die Energie der Bewegung. Formel: $E_{kin} = \frac{1}{2} \cdot m \cdot v^2$ Beispiel: Ein Fahrrad, das mit $15 \text{ km/h}$ fährt, besitzt kinetische Energie.

• Elektrische Energie ($E_{el}$): Die Energie einer Ladung in einem elektrischen Feld. Formel: $E_{el} = q \cdot U$ Beispiel: Eine Batterie mit $9 \text{ V}$ gibt den Elektronen Energie mit auf den Weg.

• Elektrische Kraft im Kondensator ($F_{el}$): Die Kraft auf eine Ladung zwischen zwei geladenen Platten. Formel: $F_{el} = q \cdot \frac{U}{d}$ Beispiel: Ein Elektron wird von der positiven Platte stark angezogen.

• Gewichtskraft ($F_G$): Die Anziehungskraft der Erde auf eine Masse. Formel: $F_G = m \cdot g$ Beispiel: Ein Apfel fällt wegen der Gewichtskraft vom Baum.

Aufgabentyp 1: Die Elektronenkanone

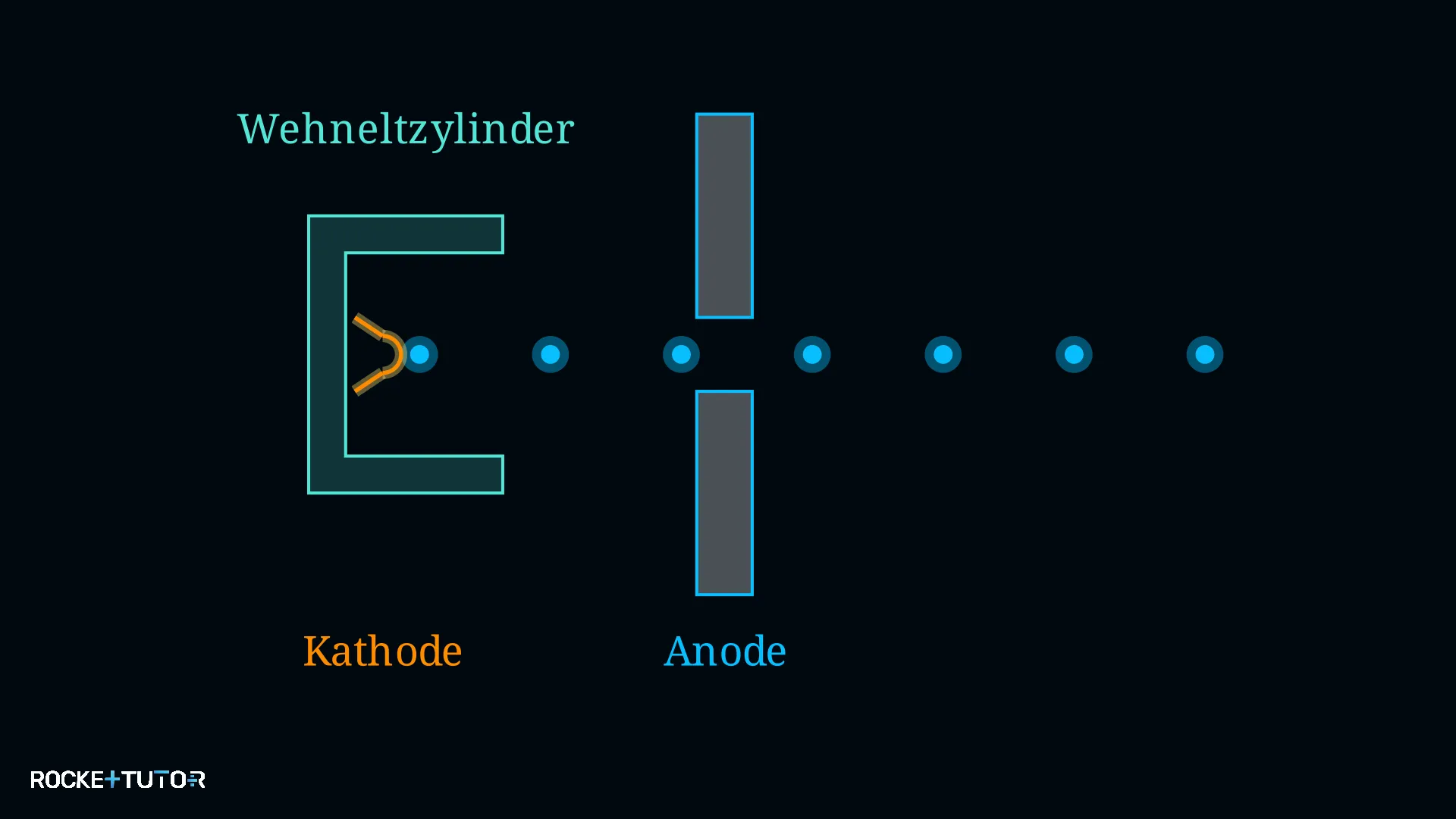

Die Bewegung von Ladungsträgern in elektrischen Feldern lässt sich besonders gut an der Elektronenkanone untersuchen. Um mit Elektronen zu experimentieren, brauchen wir zuerst einen Strahl aus diesen Teilchen. Dafür nutzt man eine sogenannte Elektronenkanone. Sie funktioniert in drei einfachen Schritten:

1. Erzeugen: Ein Draht (die Glühkathode) wird stark erhitzt. Dadurch lösen sich die Elektronen aus dem Metall. Das nennt man den glühelektrischen Effekt.
2. Bündeln: Ein negativ geladener Ring (der Wehneltzylinder) drückt die Elektronen zusammen, sodass ein feiner Strahl entsteht.
3. Beschleunigen: Eine positiv geladene Platte (die Anode) zieht die Elektronen stark an.

Dabei wird die elektrische Energie des Feldes komplett in kinetische Energie (Bewegungsenergie) umgewandelt.

Alltagsbezug: Wenn die Spannung extrem hoch wird, sagt unsere klassische Formel voraus, dass die Elektronen schneller als das Licht werden könnten. Das ist in der Realität unmöglich! Hier greift Einsteins Relativitätstheorie, die besagt, dass die Lichtgeschwindigkeit die absolute Grenze ist.

Schritt-für-Schritt-Anleitung

1. Energien gleichsetzen: Schreibe auf, dass die gesamte elektrische Energie in Bewegungsenergie umgewandelt wird ($E_{el} = E_{kin}$).
2. Formeln einsetzen: Ersetze die Energien durch ihre physikalischen Formeln ($e \cdot U = \frac{1}{2} \cdot m \cdot v^2$).
3. Nach der Geschwindigkeit auflösen: Stelle die Formel nach der Geschwindigkeit $v$ um. Multipliziere mit $2$, teile durch die Masse $m$ und ziehe die Wurzel ($v = \sqrt{\frac{2 \cdot e \cdot U}{m}}$).
4. Werte einsetzen: Setze die Zahlen für die Elementarladung ($e$), die Masse ($m$) und die Spannung ($U$) mit ihren Einheiten ein und berechne das Ergebnis.

Durchgerechnete Beispiele

Aufgabentyp 2: Elektronenbahnen in einer Braunschen Röhre

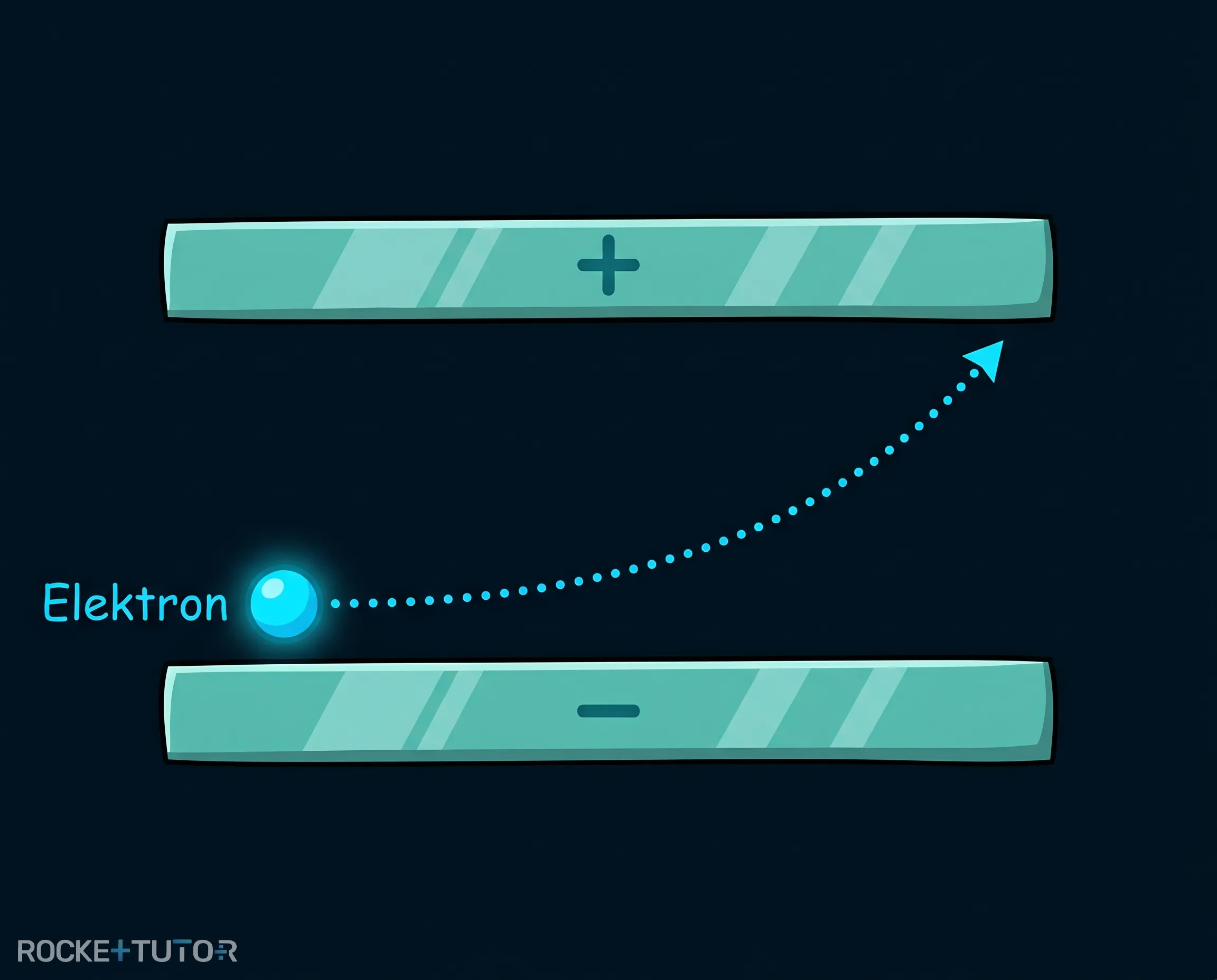

Ein weiteres klassisches Beispiel für die Bewegung von Ladungsträgern in elektrischen Feldern ist die Braunsche Röhre. Wenn die Elektronen die Elektronenkanone verlassen, fliegen sie geradeaus. In einer Braunschen Röhre fliegen sie danach zwischen zwei waagerechten Metallplatten hindurch (einem Kondensator).

Legt man an diese Platten eine Ablenkspannung an, entsteht ein elektrisches Feld. Die obere Platte ist zum Beispiel positiv, die untere negativ. Was passiert nun mit dem Elektron?

1. Waagerecht (x-Richtung): Es gibt keine Kraft, die das Elektron bremst. Es fliegt mit konstanter Geschwindigkeit weiter nach vorne.
2. Senkrecht (y-Richtung): Das elektrische Feld zieht das negative Elektron nach oben zur positiven Platte. Es wird nach oben beschleunigt.

Weil das Elektron gleichzeitig nach vorne fliegt und nach oben gezogen wird, beschreibt es eine Kurve. Diese Kurve ist eine Parabel – genau wie ein Ball, den du waagerecht von einem Tisch wirfst und der im Bogen nach unten fällt.

Je größer die Ablenkspannung, desto stärker wird das Elektron abgelenkt. Je schneller das Elektron anfangs war, desto weniger Zeit verbringt es zwischen den Platten und desto flacher ist die Kurve.

Schritt-für-Schritt-Anleitung

1. Flugzeit berechnen: Da das Elektron waagerecht nicht gebremst wird, gilt für die Zeit $t$ die Formel für gleichförmige Bewegung ($t = \frac{x}{v_x}$). Dabei ist $x$ die Länge der Platten.
2. Beschleunigung bestimmen: Die elektrische Kraft ($F = e \cdot \frac{U_y}{d}$) sorgt für die Beschleunigung ($a_y = \frac{F}{m}$). Zusammengefasst ergibt das: $a_y = \frac{e \cdot U_y}{m \cdot d}$.
3. Ablenkung berechnen: Setze die berechnete Beschleunigung und die Zeit in die Formel für die zurückgelegte Strecke bei einer beschleunigten Bewegung ein ($y = \frac{1}{2} \cdot a_y \cdot t^2$).

Durchgerechnete Beispiele

Beispiel 2

Aufgabe

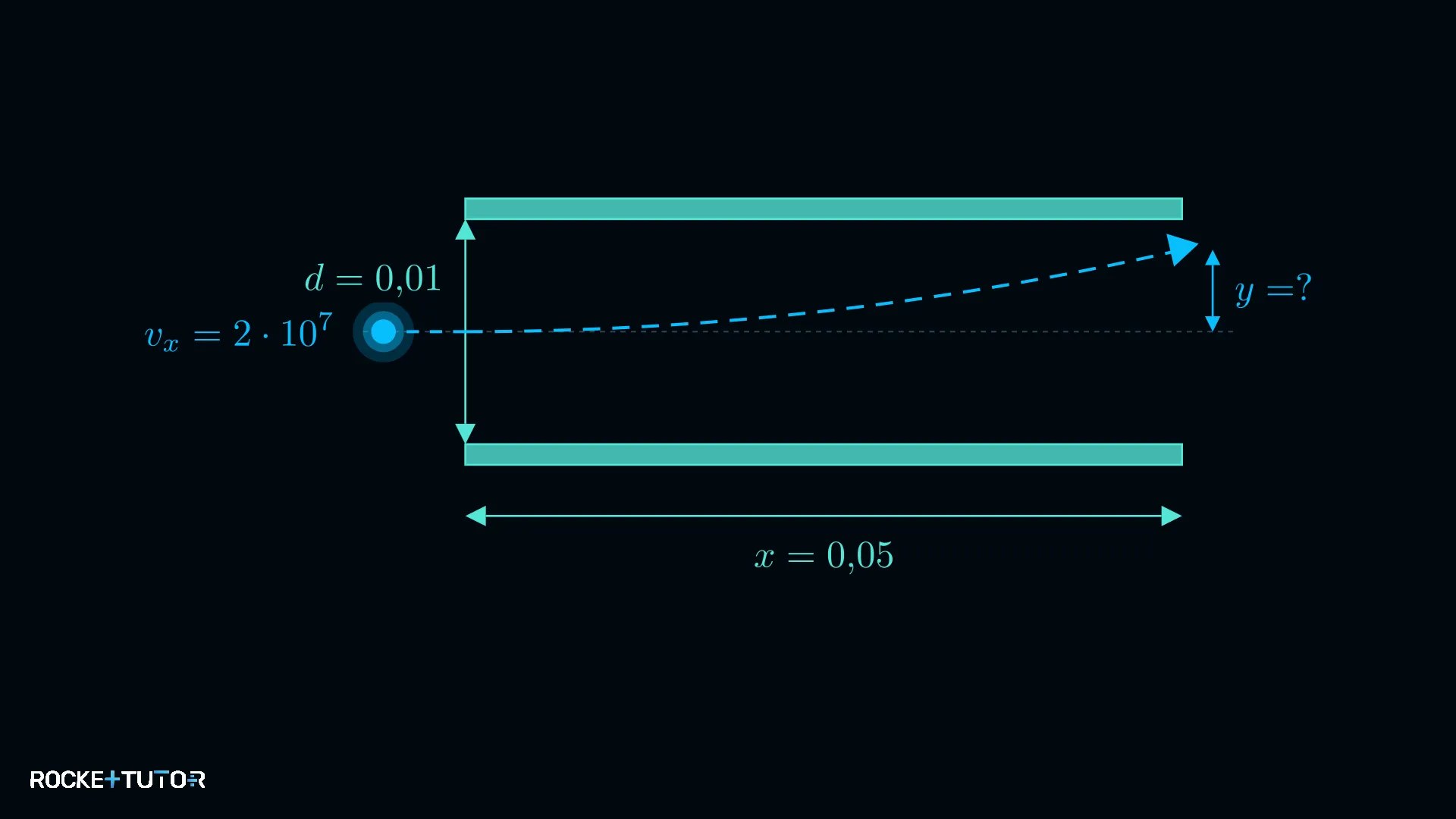

Ein Elektron fliegt mit einer waagerechten Geschwindigkeit von $\textcolor{#9570FF}{v_x = 2 \cdot 10^7 \text{ m/s}}$ in einen Kondensator. Die Platten sind $x = 0{,}05 \text{ m}$ lang und haben einen Abstand von $d = 0{,}01 \text{ m}$. Die Ablenkspannung beträgt $\textcolor{#53E5D6}{U_y = 20 \text{ V}}$. Berechne die vertikale Ablenkung $y$ am Ende der Platten. Gegeben: $e = 1{,}60 \cdot 10^{-19} \text{ C}$, $m = 9{,}11 \cdot 10^{-31} \text{ kg}$.

Lösung Schritt für Schritt

Fortschritt

3 / 3

1. 1
   Schritt 1
   Flugzeit berechnen

   $t = \frac{x}{\textcolor{#9570FF}{v_x}}$

   $t = \frac{0{,}05 \text{ m}}{\textcolor{#9570FF}{2 \cdot 10^7 \text{ m/s}}} = 2{,}5 \cdot 10^{-9} \text{ s}$

2. 2
   Schritt 2
   Beschleunigung bestimmen

   $a_y = \frac{\textcolor{#08BFFF}{e} \cdot \textcolor{#53E5D6}{U_y}}{m \cdot d}$

   $a_y = \frac{\textcolor{#08BFFF}{1{,}60 \cdot 10^{-19} \text{ C}} \cdot \textcolor{#53E5D6}{20 \text{ V}}}{9{,}11 \cdot 10^{-31} \text{ kg} \cdot 0{,}01 \text{ m}} \approx 3{,}51 \cdot 10^{14} \text{ m/s}^2$

3. 3
   Schritt 3 · Ergebnis
   Ablenkung berechnen

   $y = \frac{1}{2} \cdot a_y \cdot t^2$

   $y = 0{,}5 \cdot 3{,}51 \cdot 10^{14} \text{ m/s}^2 \cdot (2{,}5 \cdot 10^{-9} \text{ s})^2$

   $y \approx 0{,}0011 \text{ m} = 1{,}1 \text{ mm}$

Ergebnis:

Das Elektron wird um $1{,}1 \text{ mm}$ nach oben abgelenkt.

---

Aufgabentyp 3: Der Millikan-Versuch und die Elementarladung

Der Millikan-Versuch ist ein historischer Meilenstein, um die Eigenschaften und die Bewegung von Ladungsträgern in elektrischen Feldern zu verstehen. Lange Zeit wusste man nicht, ob man elektrische Ladung beliebig klein teilen kann, wie Wasser, oder ob sie aus kleinsten, unteilbaren Bausteinen besteht, wie Legosteine. Der Physiker Robert Millikan löste dieses Rätsel 1909 mit der Schwebemethode.

Er sprühte winzige Öltröpfchen zwischen zwei waagerechte Kondensatorplatten.

1. Die Tröpfchen fallen durch ihre Gewichtskraft nach unten.
2. Durch Reibung beim Sprühen haben die Tröpfchen eine winzige elektrische Ladung erhalten.
3. Millikan schaltete eine Spannung ein, sodass die obere Platte positiv wurde. Die elektrische Kraft zog die Tröpfchen nun nach oben.

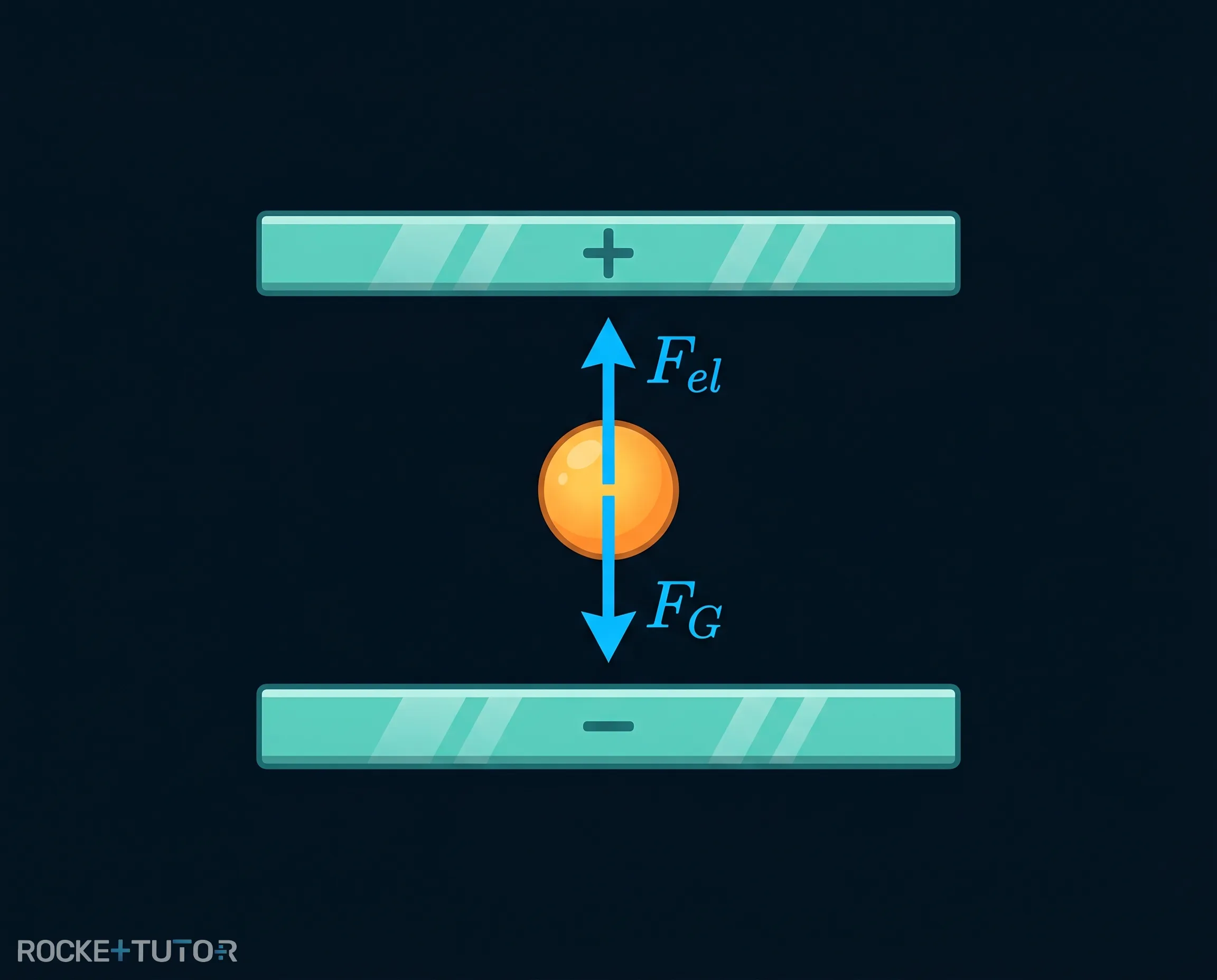

Wenn man die Spannung genau richtig einstellt, heben sich die Kraft nach unten und die Kraft nach oben exakt auf. Das Tröpfchen schwebt in der Luft! (Wir vernachlässigen hier den Luftauftrieb).

Millikan berechnete die Ladung vieler Tröpfchen und stellte fest: Die Ladung war immer ein genaues Vielfaches einer winzigen Zahl. Es gab nie halbe oder viertel Ladungen. Das bewies: Ladung ist quantisiert. Die kleinste mögliche Ladung ist die Elementarladung $e \approx 1{,}602 \cdot 10^{-19} \text{ C}$.

Schritt-für-Schritt-Anleitung

1. Kräftegleichgewicht aufstellen: Wenn das Tröpfchen schwebt, sind die nach unten wirkende Gewichtskraft und die nach oben wirkende elektrische Kraft exakt gleich groß ($F_G = F_{el}$).
2. Formeln einsetzen: Ersetze die Kräfte durch ihre physikalischen Formeln ($m \cdot g = q \cdot \frac{U}{d}$).
3. Nach der Ladung auflösen: Stelle die Gleichung nach der Ladung $q$ um. Multipliziere mit dem Plattenabstand $d$ und teile durch die Spannung $U$ ($q = \frac{m \cdot g \cdot d}{U}$).
4. Werte einsetzen: Setze die Masse des Tröpfchens ($m$), die Erdbeschleunigung ($g = 9{,}81 \text{ m/s}^2$), den Plattenabstand ($d$) und die Spannung ($U$) ein, um die Ladung zu berechnen.

Durchgerechnete Beispiele

Wichtige Erkenntnisse

• Elektronenkanone: Wandelt elektrische Energie in kinetische Energie um. Elektronen werden beschleunigt: $E_{el} = E_{kin}$.
• Braunsche Röhre: Ein elektrisches Querfeld lenkt Elektronen ab. Die Flugbahn ist eine Parabel, ähnlich wie bei einem waagerechten Wurf.
• Millikan-Versuch: Ein Öltröpfchen schwebt, wenn Gewichtskraft und elektrische Kraft im Gleichgewicht sind ($F_G = F_{el}$).
• Quantisierung: Elektrische Ladung gibt es nur in festen Paketen. Jede Ladung ist ein ganzzahliges Vielfaches der Elementarladung $e$.
