Elektrische Ladung und Strom einfach erklärt: Formeln & Beispiele

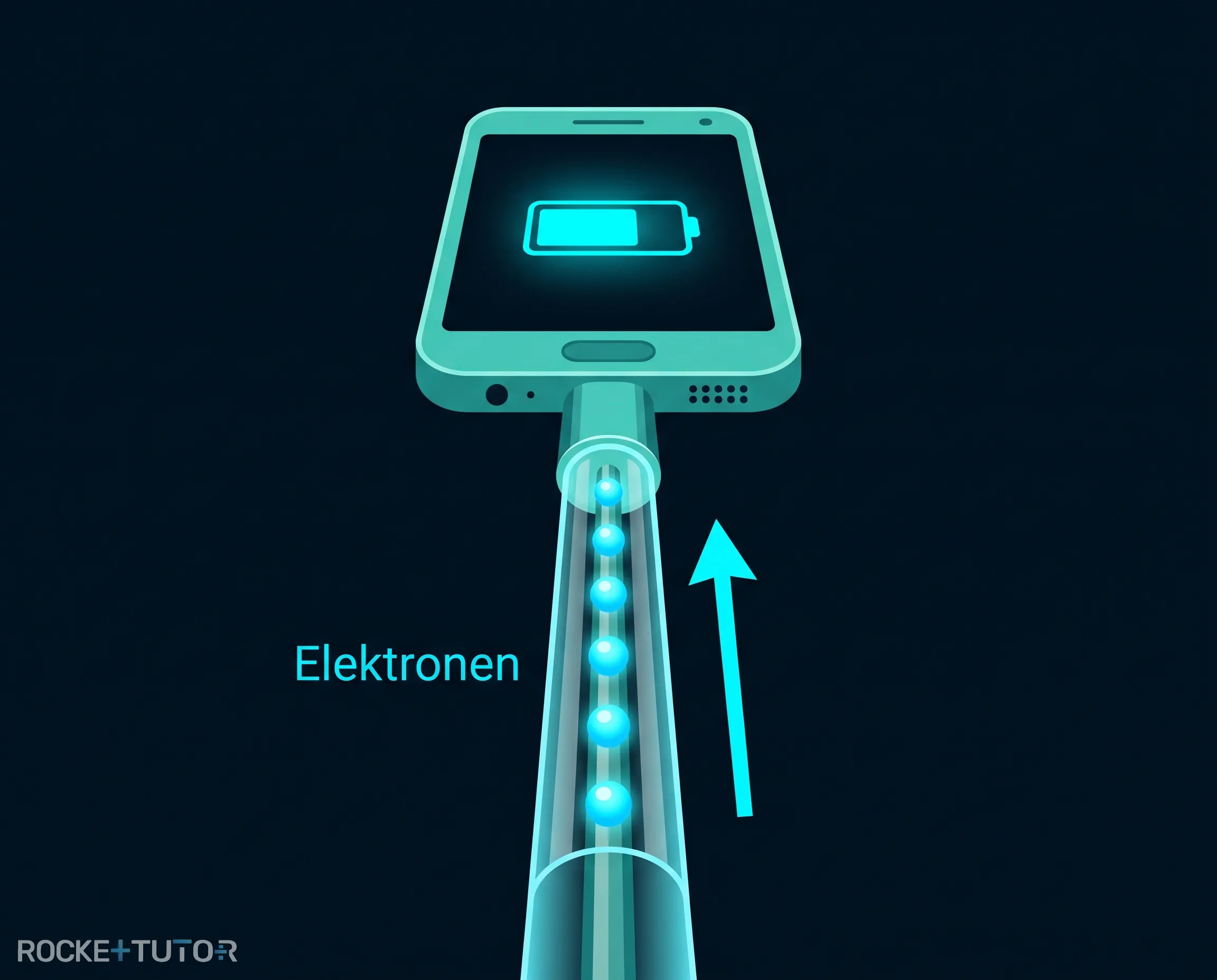

Stell dir vor, du steckst dein Smartphone an das Ladekabel. Hast du dich jemals gefragt, was genau in diesem Moment durch das Kabel fließt und wie der Akku weiß, wann er voll ist? Wenn wir über elektrische Ladung und Strom sprechen, schauen wir uns genau diese Vorgänge an.

Das Kabel funktioniert im Grunde wie ein Wasserschlauch. Anstelle von Wassertropfen fließen winzige elektrische Teilchen in deinen Akku. In dieser Lektion lernen wir, wie man diese Teilchenmenge misst, wie man die Stärke dieses „Flusses“ berechnet und wie man aus Diagrammen ablesen kann, wie viel Energie tatsächlich in deinem Handy angekommen ist!

Vorwissen

• Elektronen: Winzige, negativ geladene Bausteine von Atomen. In Metallen (wie Kupferkabeln) können sie sich frei bewegen. Beispiel: Wenn man eine Batterie anschließt, werden die Elektronen durch das Kabel geschoben.
• SI-Präfixe (Vorsilben): Umrechnungen von kleinen Einheiten sind in der Elektrizitätslehre extrem wichtig. Regel: „Milli“ (m) bedeutet ein Tausendstel ($10^{-3}$). Beispiel: $500 \text{ mA}$ (Milliampere) sind $0.5 \text{ A}$ (Ampere).

Aufgabentyp 1: Definition und Berechnung von elektrischer Stromstärke und Ladung

Um elektrische Vorgänge zu berechnen, müssen wir zwei Begriffe streng voneinander unterscheiden: die elektrische Ladung und die elektrische Stromstärke.

Die elektrische Ladung (Formelzeichen $Q$) ist eine Eigenschaft von Teilchen (wie Elektronen). Du kannst sie dir wie eine bestimmte Menge an Wasser vorstellen. Die Einheit der Ladung ist das Coulomb (C).

Die elektrische Stromstärke (Formelzeichen $I$) gibt an, wie schnell diese Ladung fließt. Sie ist die gerichtete Bewegung von Ladungen. Wenn in einer bestimmten Zeitspanne ($\Delta t$) eine bestimmte Ladungsmenge ($\Delta Q$) durch ein Kabel fließt, berechnet man die Stromstärke so:

$\textcolor{#9570FF}{I} = \frac{\textcolor{#08BFFF}{\Delta Q}}{\Delta t}$

Die Einheit der Stromstärke ist das Ampere (A). Aus der Formel ergibt sich ein wichtiger Zusammenhang für die Einheiten: Ein Ampere ist ein Coulomb pro Sekunde. Umgekehrt bedeutet das: $1 \text{ C} = 1 \text{ A} \cdot 1 \text{ s} = 1 \text{ As}$ (Amperesekunde).

Was passiert, wenn der Strom nicht konstant ist?

In der Realität schwankt der Strom oft. Mathematisch drückt man das mit der Ableitung aus: $I(t) = \frac{dQ(t)}{dt}$. Für uns ist aber die grafische Lösung viel wichtiger und anschaulicher!

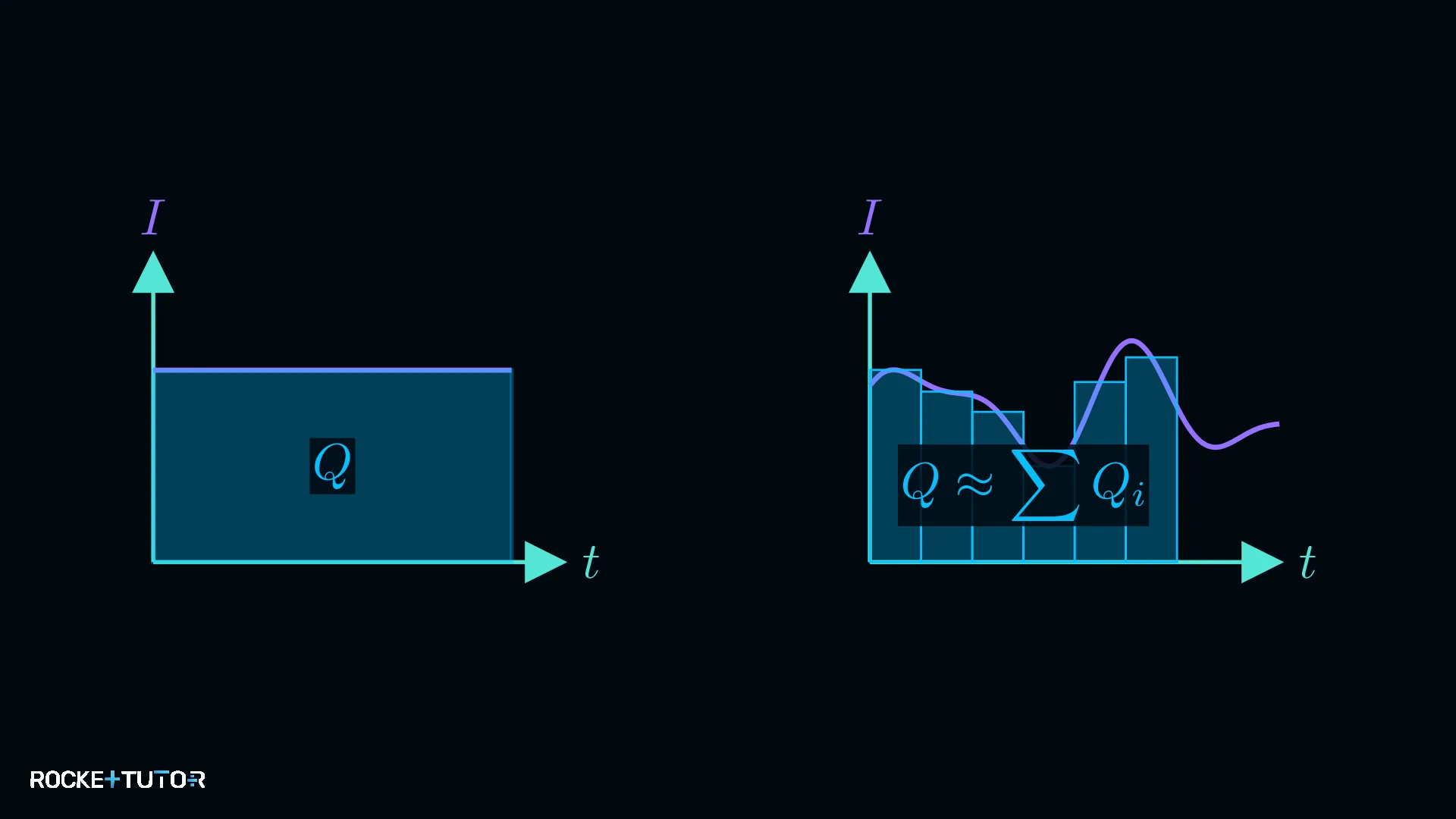

Wenn du ein Diagramm hast, das die Stromstärke über die Zeit zeigt (ein sogenanntes $I(t)$-Diagramm), entspricht die transportierte Ladung $Q$ immer der Fläche unter dem Graphen.

• Bei konstantem Strom: Der Graph ist eine waagerechte Linie. Die Fläche ist ein einfaches Rechteck ($\text{Breite} \cdot \text{Höhe}$), also $\textcolor{#08BFFF}{\Delta Q} = \textcolor{#9570FF}{I} \cdot \Delta t$.
• Bei veränderlichem Strom: Der Graph ist eine Kurve. Wir können die Gesamtladung annähern, indem wir die Fläche unter der Kurve in viele kleine, schmale Rechtecke unterteilen, deren Flächen berechnen und diese am Ende zusammenzählen (aufsummieren).

Schritt-für-Schritt-Anleitung

Wenn du die transportierte Ladung aus einem Diagramm ermitteln sollst, gehe wie folgt vor:

1. Achsen und Einheiten prüfen: Schau dir die Beschriftung der Achsen genau an und wandle alles in die Standardeinheiten um.
2. Fläche in Teilflächen zerlegen: Teile die Fläche unter dem Graphen in einfache, leicht berechenbare geometrische Formen auf.
3. Teilflächen berechnen: Multipliziere für jedes Rechteck die Breite (Zeitspanne) mit der Höhe (Stromstärke).
4. Gesamtladung aufsummieren: Addiere alle berechneten Teilflächen, um die transportierte Gesamtladung zu erhalten.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

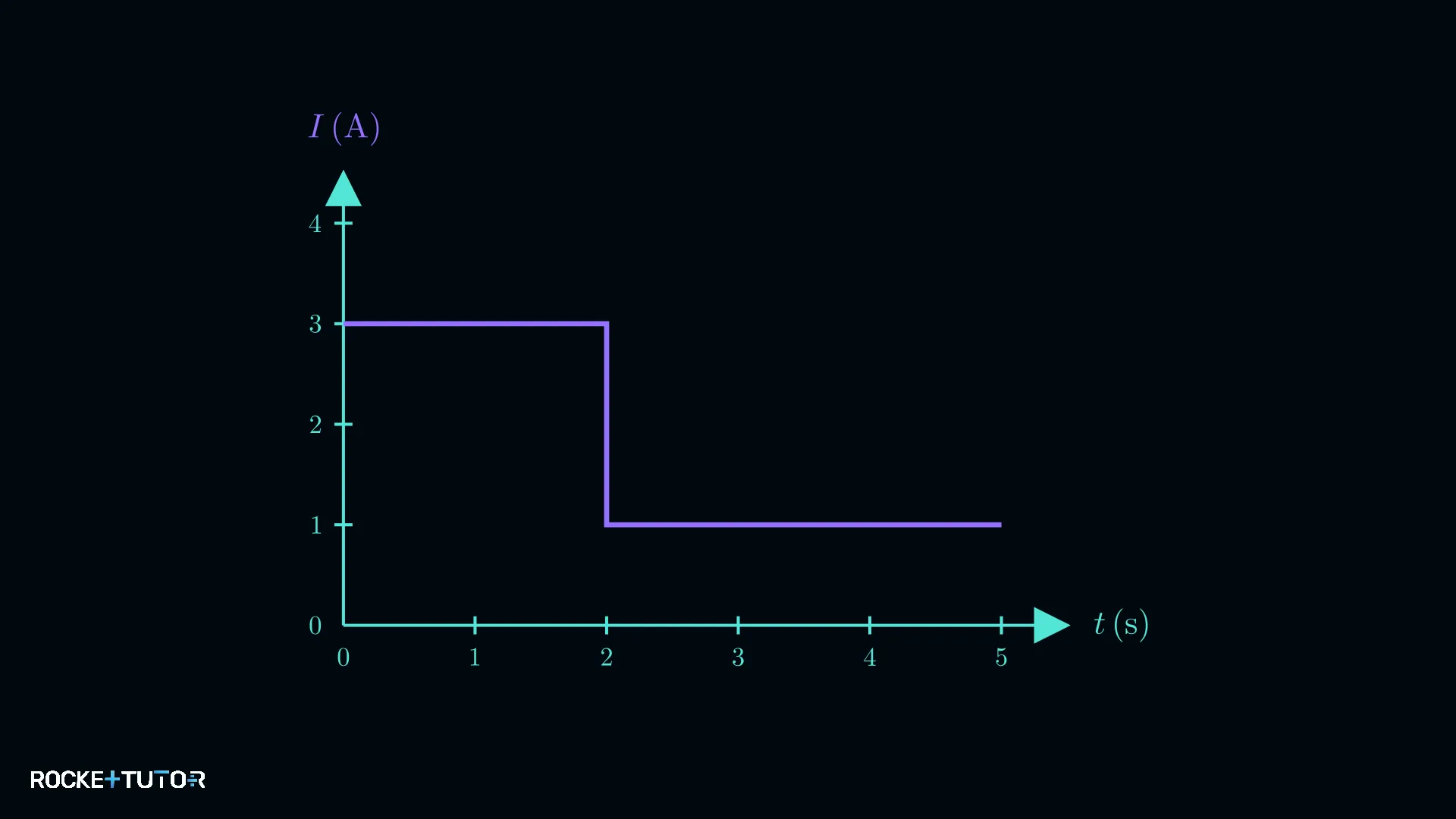

Das folgende Diagramm zeigt den Einschaltvorgang eines elektrischen Geräts. Der Strom ist nicht konstant, sondern ändert sich stufenförmig. Berechne die gesamte transportierte Ladung in den ersten $5 \text{ Sekunden}$. Nutze die Methode der Flächenberechnung.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Achsen und Einheiten prüfen

   Die y-Achse zeigt die Stromstärke in Ampere (A). Die x-Achse zeigt die Zeit in Sekunden (s). Wir müssen also keine Einheiten umrechnen.

2. 2
   Schritt 2
   Fläche in Teilflächen zerlegen

   Der Graph besteht aus zwei deutlichen Stufen. Wir können die Fläche unter dem Graphen in zwei Rechtecke unterteilen:

   • Rechteck 1: Von $t = 0 \text{ s}$ bis $t = 2 \text{ s}$.
   • Rechteck 2: Von $t = 2 \text{ s}$ bis $t = 5 \text{ s}$.
3. 3
   Schritt 3
   Teilflächen berechnen

   Fläche von Rechteck 1: Breite (Zeitspanne): $\Delta t_{1} = 2 \text{ s} - 0 \text{ s} = 2 \text{ s}$ Höhe (Stromstärke): $\textcolor{#9570FF}{I_{1}} = 3 \text{ A}$ $\textcolor{#08BFFF}{Q_{1}} = 3 \text{ A} \cdot 2 \text{ s} = \textcolor{#08BFFF}{6 \text{ As}}$ Fläche von Rechteck 2: Breite (Zeitspanne): $\Delta t_{2} = 5 \text{ s} - 2 \text{ s} = 3 \text{ s}$ Höhe (Stromstärke): $\textcolor{#9570FF}{I_{2}} = 1 \text{ A}$ $\textcolor{#08BFFF}{Q_{2}} = 1 \text{ A} \cdot 3 \text{ s} = \textcolor{#08BFFF}{3 \text{ As}}$

4. 4
   Schritt 4 · Ergebnis
   Gesamtladung aufsummieren

   $\textcolor{#08BFFF}{Q_{\text{gesamt}}} = \textcolor{#08BFFF}{Q_{1}} + \textcolor{#08BFFF}{Q_{2}}$ $\textcolor{#08BFFF}{Q_{\text{gesamt}}} = 6 \text{ As} + 3 \text{ As} = 9 \text{ As}$

Ergebnis:

Die gesamte transportierte Ladung in den ersten 5 Sekunden beträgt $\textcolor{#08BFFF}{9 \text{ C}}$. (Reality Check: Die Einheit C (Coulomb) ist korrekt für die Ladung. Die Aufteilung in zwei einfache Rechtecke hat die komplexe Kurve leicht berechenbar gemacht.)

Wichtige Erkenntnisse

• Elektrischer Strom ist die gerichtete Bewegung von Ladungen (meist Elektronen).
• Die Stromstärke $\textcolor{#9570FF}{I}$ misst, wie viel Ladung $\textcolor{#08BFFF}{Q}$ pro Zeitspanne fließt: $\textcolor{#9570FF}{I} = \frac{\textcolor{#08BFFF}{\Delta Q}}{\Delta t}$.
• Einheiten-Regel: $1 \text{ Ampere (A)} \cdot 1 \text{ Sekunde (s)} = 1 \text{ Coulomb (C)}$.
• Grafische Methode: In einem $I(t)$-Diagramm entspricht die transportierte Ladung immer der Fläche unter dem Graphen. Bei veränderlichem Strom nähert man diese Fläche durch Rechtecke an.
