Aufladen von Kondensatoren einfach erklärt: Formeln & Beispiele

Stell dir vor, du stehst vor einem leeren Zugabteil. Die ersten Fahrgäste stürmen problemlos hinein. Doch je voller das Abteil wird, desto schwerer ist es, noch weitere Personen hineinzudrücken – der Widerstand der Menge wächst!

Genau so verhält sich ein Kondensator, wenn er aufgeladen wird. Beim Aufladen von Kondensatoren werden Elektronen in den Kondensator „gedrückt“. Dieser Vorgang wird mit der Zeit immer langsamer. Hier erfährst du, wie du genau berechnen kannst, wann der Kondensator voll ist.

Vorwissen

• Kapazität ($C$): Gibt an, wie viel Ladung ein Kondensator bei einer bestimmten Spannung speichern kann.

  Formel: $Q = C \cdot U$

  Beispiel: Ein Kondensator mit einer großen Kapazität kann bei einer Spannung von $5 \text{ V}$ mehr Elektronen speichern als ein kleiner Kondensator.

• Entladen von Kondensatoren: Beim Entladen nimmt die Spannung nicht gleichmäßig, sondern exponentiell ab.

  Formel: $U(t) = U_0 \cdot e^{-\frac{t}{R \cdot C}}$

  Beispiel: Wenn du einen geladenen Kondensator über eine Lampe entlädst, leuchtet diese anfangs sehr hell und wird dann langsam immer schwächer.

Aufgabentyp 1: Das exponentielle Ladegesetz

Beim Aufladen von Kondensatoren spielt das exponentielle Ladegesetz die zentrale Rolle. Wenn wir einen leeren Kondensator (Kapazität $C$) über einen Widerstand ($R_A$) an eine Spannungsquelle (Spannung $U_0$) anschließen, beginnt der Ladevorgang.

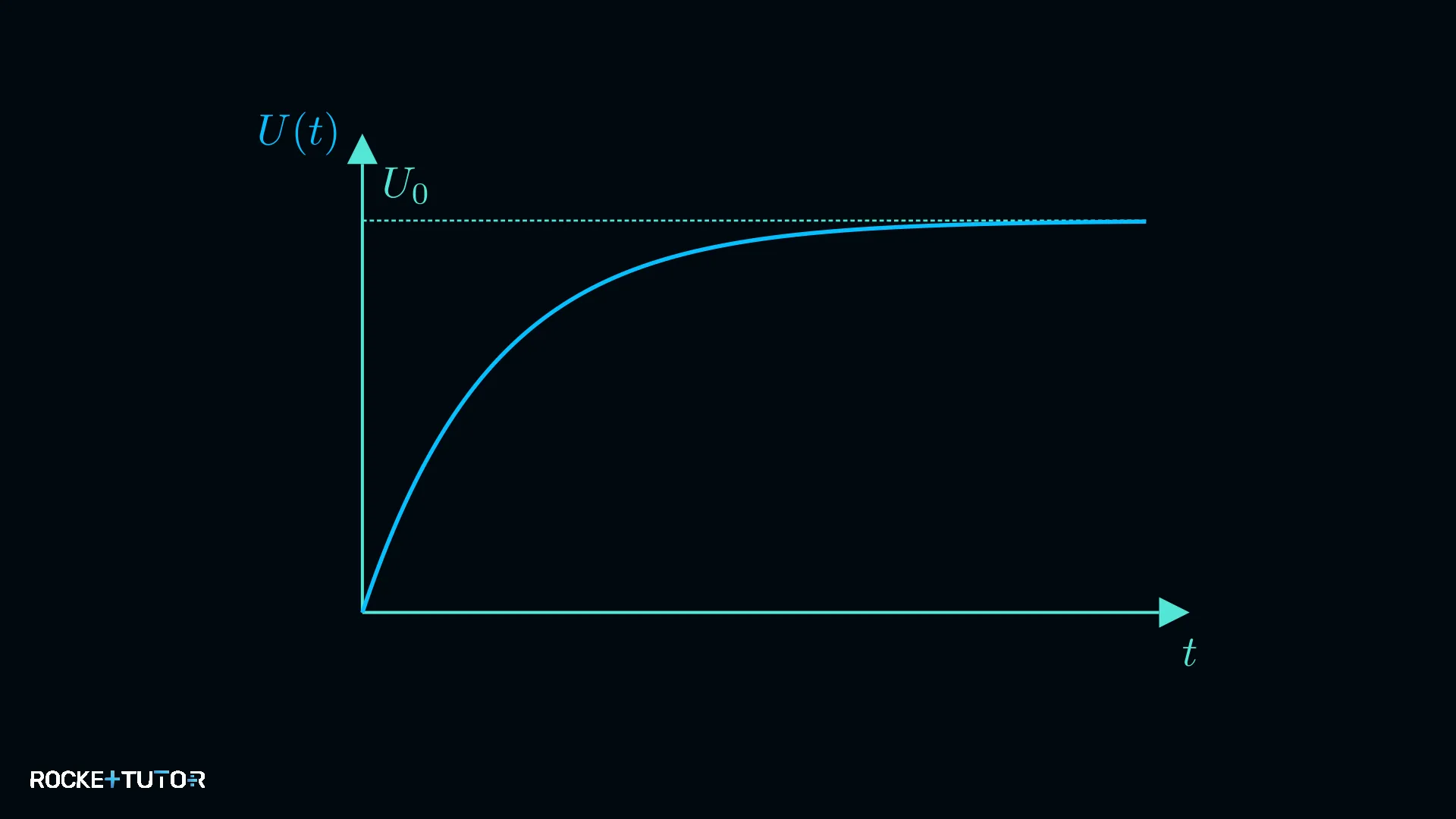

Am Anfang ist der Kondensator komplett leer. Die Spannungsquelle kann die Elektronen sehr leicht auf die Kondensatorplatte schieben. Die Spannung am Kondensator steigt anfangs sehr steil an.

Doch je mehr Ladung sich auf den Platten ansammelt, desto stärker stoßen diese bereits vorhandenen Elektronen neue Elektronen ab. Es entsteht ein elektrischer „Gegendruck“. Die Spannung am Kondensator wirkt der Quellspannung $U_0$ entgegen. Dadurch wird der Ladevorgang immer langsamer, bis die Spannung am Kondensator fast genau der Quellspannung entspricht. Der Kondensator ist dann „voll“.

Mathematisch beschreiben wir dieses nichtlineare Wachstum mit dem exponentiellen Ladegesetz:

$\textcolor{#08BFFF}{U(t)} = U_0 \cdot (1 - e^{-\frac{t}{R_A \cdot C}})$

• $\textcolor{#08BFFF}{U(t)}$ ist die Spannung am Kondensator zum Zeitpunkt $t$.

• $U_0$ ist die maximale Quellspannung.

• $R_A$ ist der Vorwiderstand und $C$ die Kapazität.

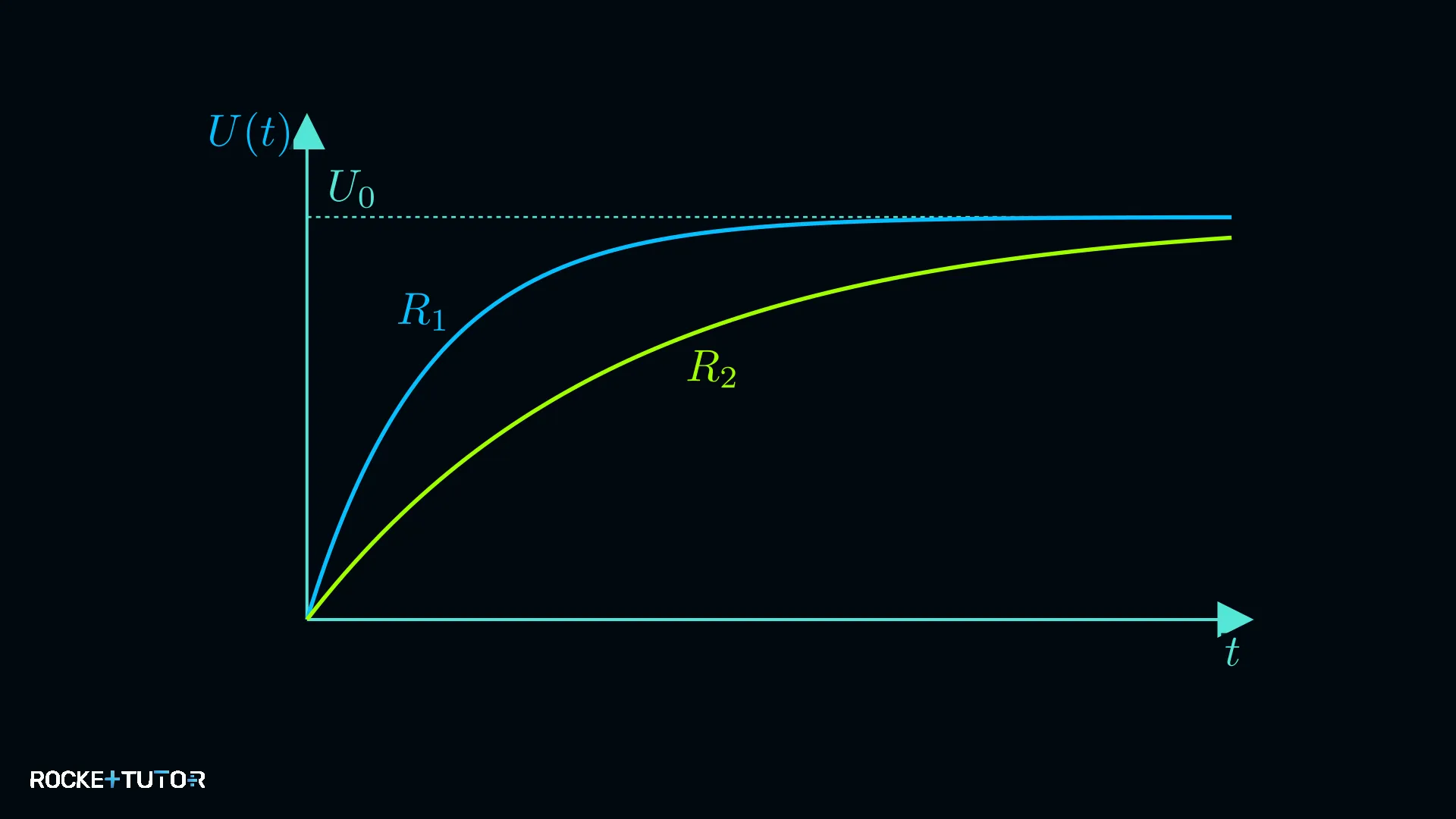

Wie beeinflussen Widerstand und Kapazität die Ladezeit?

Das Produkt aus Widerstand und Kapazität ($R_A \cdot C$) bestimmt, wie schnell der Kondensator lädt.

• Ein größerer Widerstand ($R_A$) ist wie ein dünneres Rohr: Es fließen weniger Elektronen pro Sekunde, das Laden dauert länger.

• Eine größere Kapazität ($C$) ist wie ein größerer Wassertank: Es wird mehr Ladung benötigt, um ihn zu füllen, das Laden dauert ebenfalls länger.

Schritt-für-Schritt-Anleitung

1. Gegebene und gesuchte Werte identifizieren: Notiere die Quellspannung ($U_0$), den Widerstand ($R_A$), die Kapazität ($C$) und die Zeit ($t$) oder die gesuchte Spannung ($U(t)$).
2. Einheiten anpassen: Wandle alle Werte in die physikalischen Grundeinheiten um (Widerstand in Ohm $\Omega$, Kapazität in Farad $\text{F}$).
3. Ladeformel aufstellen: Schreibe das Ladegesetz auf: $U(t) = U_0 \cdot (1 - e^{-\frac{t}{R_A \cdot C}})$.
4. Werte einsetzen und berechnen: Setze die Zahlen ein. Berechne am besten zuerst das Produkt $R_A \cdot C$ im Exponenten, bevor du den Rest in den Taschenrechner eintippst.
5. Nach der Unbekannten auflösen: Falls die Zeit $t$ gesucht ist, musst du die Gleichung schrittweise umstellen und den natürlichen Logarithmus ($\ln$) verwenden.

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

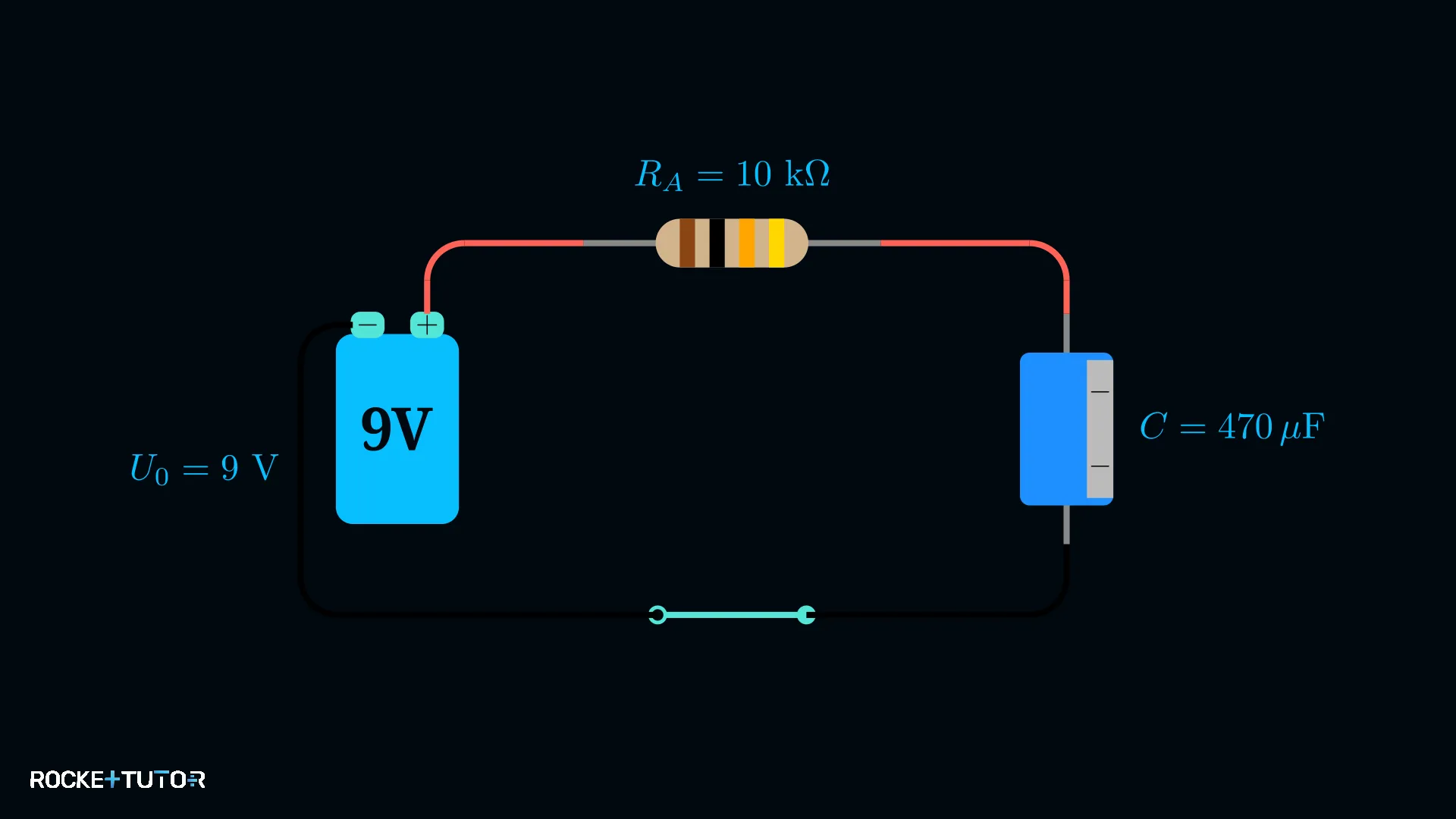

Ein Kondensator mit einer Kapazität von $470 \text{ }\mu\text{F}$ wird über einen Widerstand von $10 \text{ k}\Omega$ an eine Batterie mit $9 \text{ V}$ angeschlossen. Berechne die Spannung am Kondensator nach genau $5 \text{ s}$.

Lösung Schritt für Schritt

Fortschritt

4 / 4

1. 1
   Schritt 1
   Gegebene und gesuchte Werte identifizieren

   Gegeben: $U_0 = 9 \text{ V}$, $R_A = 10 \text{ k}\Omega$, $C = 470 \text{ }\mu\text{F}$, $t = 5 \text{ s}$. Gesucht: Spannung $U(5) = ?$

2. 2
   Schritt 2
   Einheiten anpassen

   $R_A = 10000 \Omega$ $C = 0.00047 \text{ F}$

3. 3
   Schritt 3
   Ladeformel aufstellen

   $U(t) = U_0 \cdot (1 - e^{-\frac{t}{R_A \cdot C}})$

4. 4
   Schritt 4 · Ergebnis
   Werte einsetzen und berechnen

   Berechnen wir zuerst den Nenner im Exponenten: $R_A \cdot C = 10000 \Omega \cdot 0.00047 \text{ F} = 4.7 \text{ s}$

   Nun setzen wir alles in die Hauptformel ein: $U(5) = 9 \text{ V} \cdot (1 - e^{-\frac{5 \text{ s}}{4.7 \text{ s}}})$ $U(5) = 9 \text{ V} \cdot (1 - e^{-1.064})$ $U(5) = 9 \text{ V} \cdot (1 - 0.345)$ $U(5) = 9 \text{ V} \cdot 0.655$

Ergebnis:

Die Spannung am Kondensator beträgt nach $5 \text{ s}$ etwa $5.9 \text{ V}$. Realitäts-Check: Die berechnete Spannung ($5.9 \text{ V}$) ist kleiner als die maximale Quellspannung ($9 \text{ V}$). Das macht physikalisch Sinn, da der Kondensator noch nicht vollständig geladen ist.

Wichtige Erkenntnisse

• Beim Aufladen nähert sich die Spannung am Kondensator exponentiell der Quellspannung $U_0$ an.
• Der Ladevorgang wird mit der Zeit immer langsamer, da die bereits gespeicherte Ladung neue Elektronen abstößt.
• Je größer der Widerstand ($R_A$) oder die Kapazität ($C$), desto länger dauert das Aufladen.
• Die Ladekurve wird mit der Formel $U(t) = U_0 \cdot (1 - e^{-\frac{t}{R_A \cdot C}})$ berechnet.
