Magnetfeldänderungen als Ursache der Induktion einfach erklärt

Stell dir vor, du legst dein Smartphone auf ein Ladepad und der Akku füllt sich wie von Zauberhand. Es gibt keine Stecker, keine Kabelverbindung und vor allem: Es bewegt sich absolut nichts!

Bisher hast du gelernt, dass man einen Magneten in einer Spule bewegen muss, um Strom zu erzeugen. Aber wie kommt der Strom dann in dein Handy, wenn alles stillsteht? In diesem Artikel lüften wir das wahre Geheimnis der Induktion. Du wirst lernen, dass die Natur sich gar nicht für Bewegung interessiert, sondern nur für unsichtbare Veränderungen – die Magnetfeldänderungen als Ursache der Induktion!

Vorwissen

• Magnetfeldlinien: Sie machen das unsichtbare Magnetfeld sichtbar. Je dichter die Linien beieinander liegen, desto stärker ist das Magnetfeld an diesem Ort. Beispiel: Direkt an den Polen eines Magneten liegen die Linien sehr eng zusammen, dort ist die magnetische Kraft am stärksten.
• Elektromagnet: Fließt Strom durch eine Spule, wird sie zu einem Magneten. Beispiel: Schaltet man den Strom ein, entsteht ein Magnetfeld um die Spule herum.
• Induktion durch Bewegung: Bewegt man einen Magneten in eine Spule hinein oder heraus, entsteht eine elektrische Spannung. Beispiel: Ein Fahrraddynamo erzeugt Strom, weil sich ein Magnet vor einer Spule dreht.

Aufgabentyp 1: Prüfen, ob eine Spannung induziert wird

Wenn wir einen Magneten in eine Spule schieben, messen wir eine Spannung. Aber der Spule ist die Bewegung des Magneten eigentlich völlig egal. Sie reagiert auf etwas anderes: das Magnetfeld in ihrem Inneren.

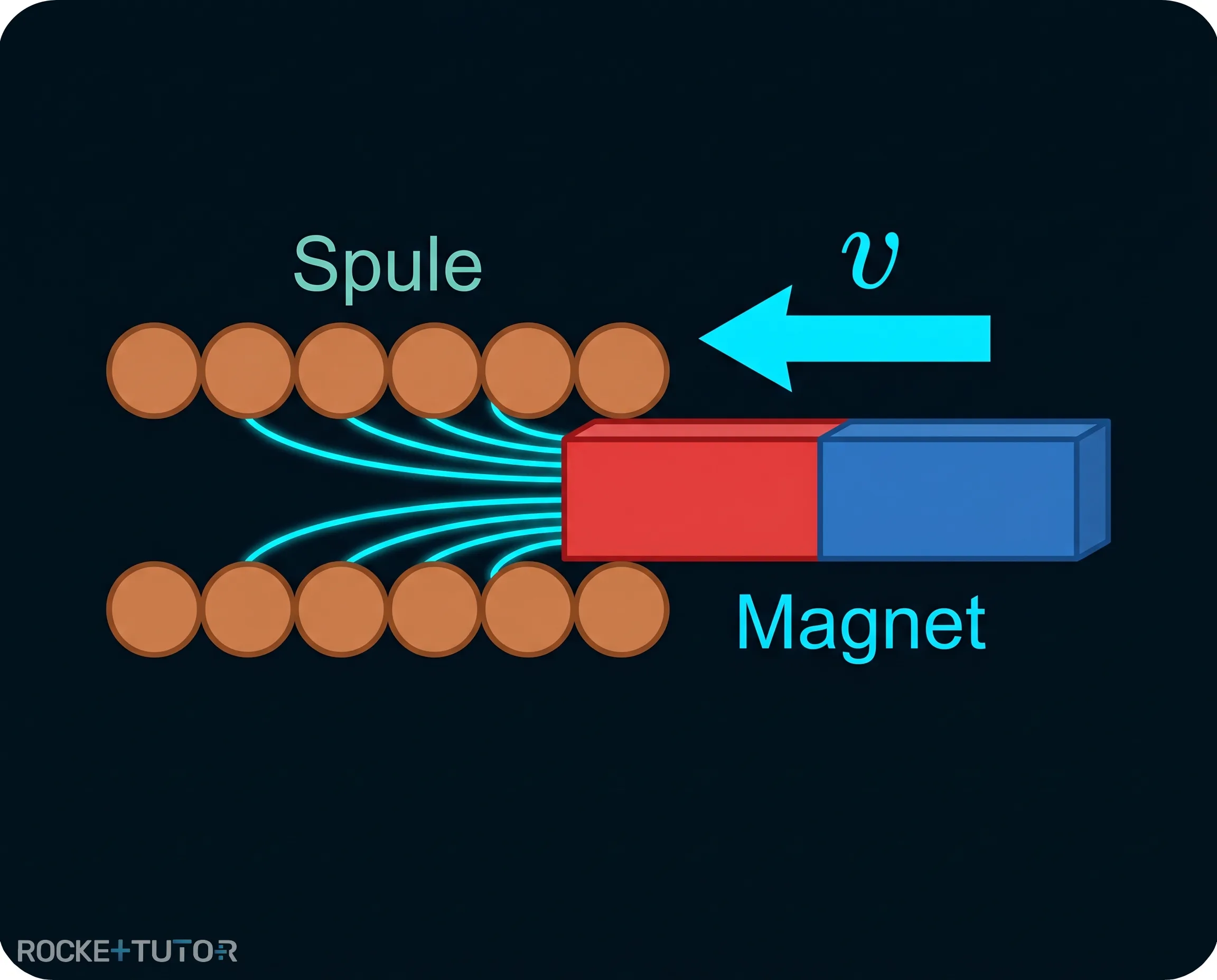

Stell dir die Magnetfeldlinien wie unsichtbare Fäden vor. Direkt am Magneten sind diese Fäden sehr dicht zusammengepackt. Wenn du den Magneten nun in die Spule schiebst, drückst du immer mehr dieser Fäden in das Innere der Spule. Die Dichte der Feldlinien in der Spule nimmt zu. Das bedeutet: Das Magnetfeld in der Spule wird stärker.

Ziehst du den Magneten wieder heraus, verschwinden die Fäden aus der Spule. Die Dichte nimmt ab, das Magnetfeld wird schwächer.

Die wahre, universelle Ursache für die Induktion ist also nicht die Bewegung selbst, sondern die Veränderung. Daraus ergibt sich der wichtigste Merksatz der Induktion:

Wann immer sich das Magnetfeld im Inneren einer Spule ändert, wird an den Enden der Spule eine Spannung induziert.

Wenn nur die Änderung des Magnetfelds wichtig ist, können wir dann eine Spannung erzeugen, ohne überhaupt etwas zu bewegen? Ja! Wir ersetzen den beweglichen Dauermagneten einfach durch einen Elektromagneten (eine Spule, die an Strom angeschlossen ist).

Wir stellen zwei Spulen direkt nebeneinander. Spule 1 ist unser Elektromagnet. Spule 2 ist unsere Induktionsspule, an der wir messen.

• Beim Einschalten: Der Strom in Spule 1 beginnt zu fließen. Ein Magnetfeld baut sich plötzlich auf. Dieses neue Feld breitet sich aus und durchdringt auch Spule 2. Für Spule 2 ändert sich das Feld (von „kein Feld“ zu „starkes Feld“). Bedingung erfüllt: Eine Spannung wird kurz induziert!
• Während der Strom fließt: Das Magnetfeld ist jetzt da, aber es bleibt immer gleich stark. Es ändert sich nicht mehr. Bedingung nicht erfüllt: Es wird keine Spannung induziert.
• Beim Ausschalten: Der Strom stoppt. Das Magnetfeld bricht schlagartig in sich zusammen und verschwindet aus Spule 2. Das Feld ändert sich wieder (von „starkes Feld“ zu „kein Feld“). Bedingung erfüllt: Eine Spannung wird kurz in die andere Richtung induziert!

Alltagsbezug: Genau dieses Prinzip der Induktion ohne Bewegung nutzt dein kabelloses Ladepad. Es schaltet ein Magnetfeld rasend schnell ein und aus, was in der Spule deines Handys eine Spannung erzeugt.

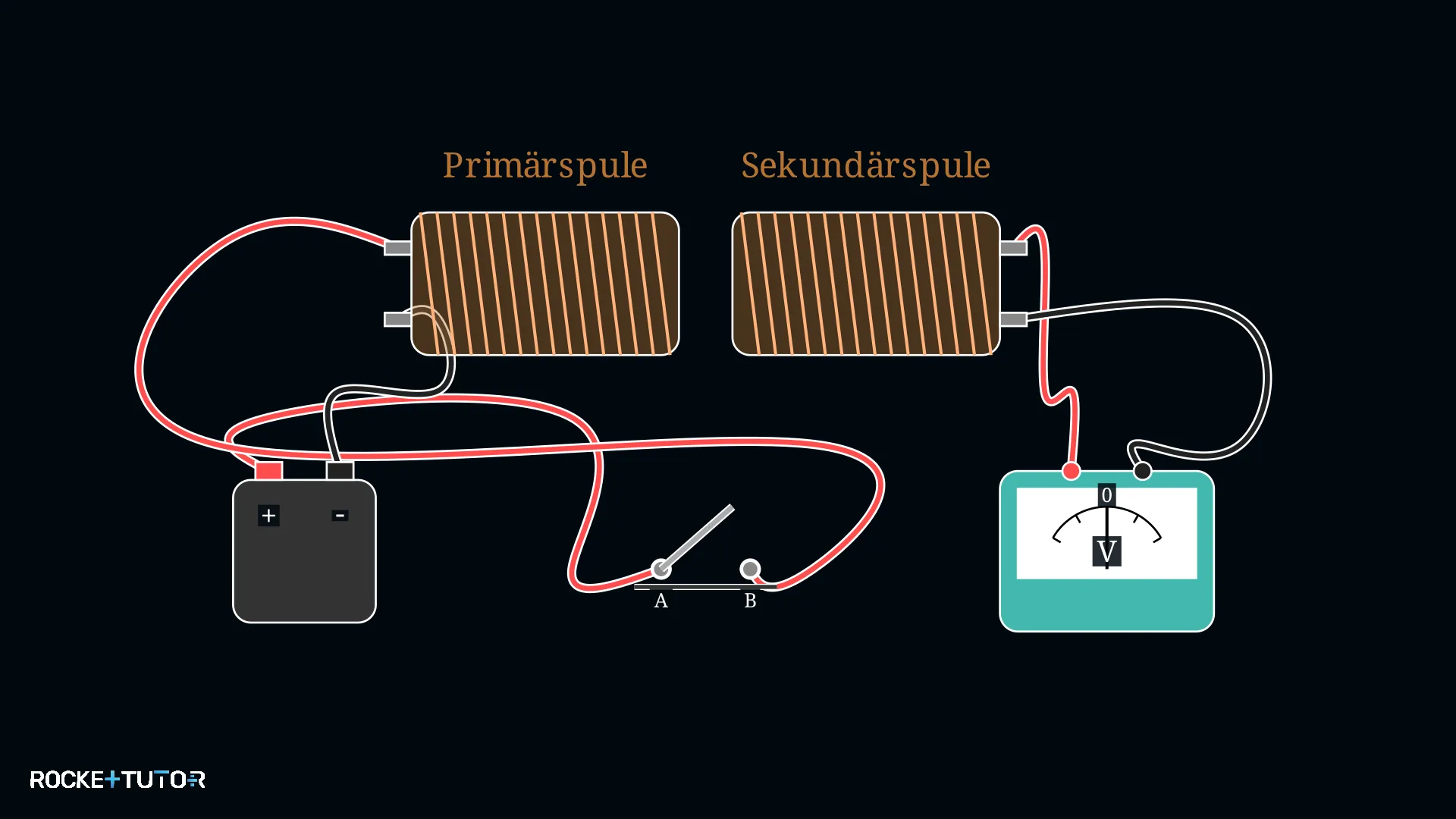

Induktion durch Ein- und Ausschalten im Experiment

Ziel: Wir wollen beweisen, dass eine Spannung völlig ohne mechanische Bewegung erzeugt werden kann.

Materialien: Zwei Spulen, ein Netzgerät (Spannungsquelle), ein Schalter, ein Voltmeter (Spannungsmessgerät), Kabel.

Durchführung:

1. Stelle beide Spulen dicht nebeneinander.
2. Verbinde die erste Spule mit dem Netzgerät und dem Schalter (Primärstromkreis).
3. Verbinde die zweite Spule mit dem Voltmeter (Sekundärstromkreis).
4. Schließe den Schalter, warte einige Sekunden und öffne ihn dann wieder.

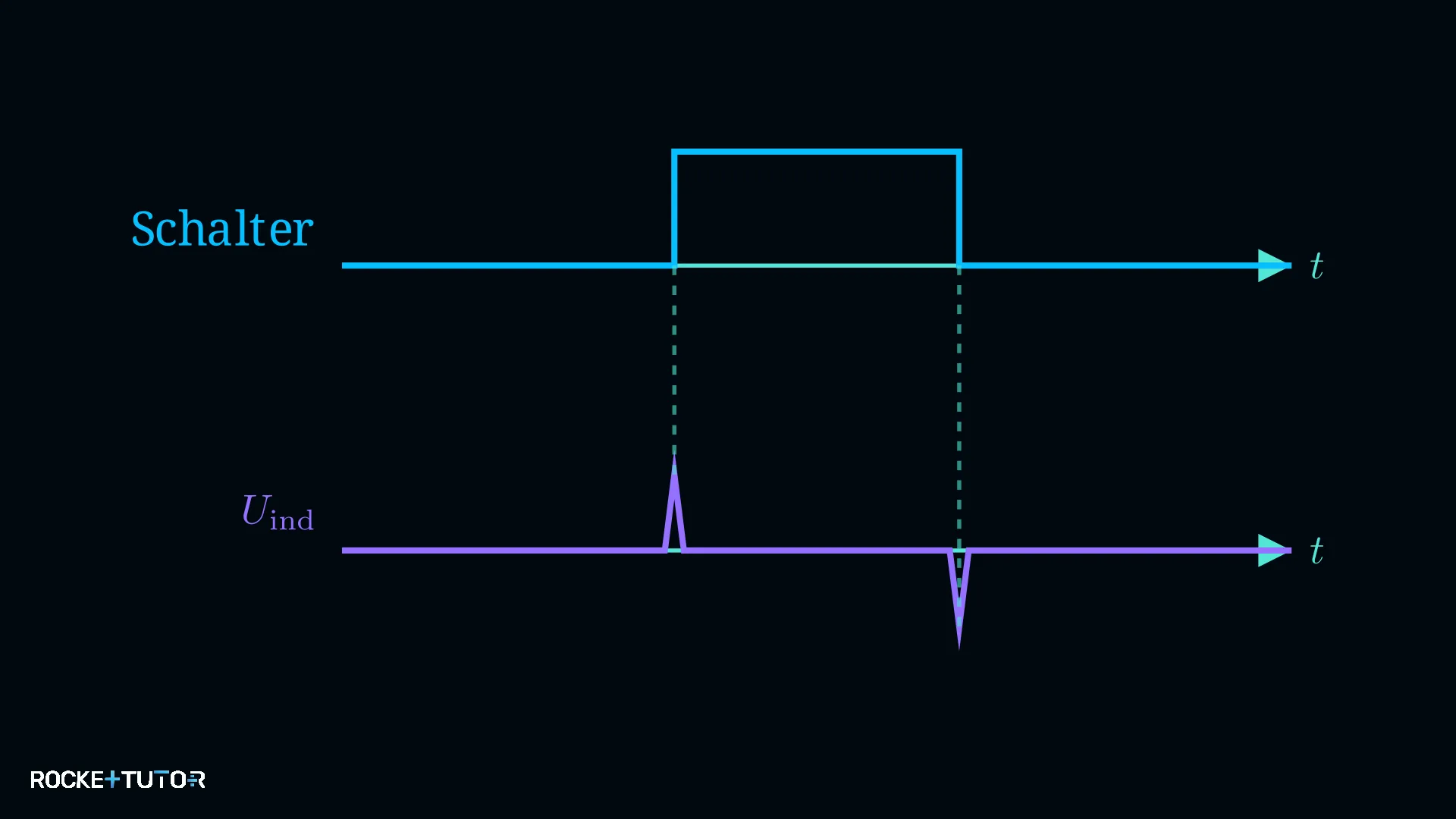

Beobachtung: In dem exakten Moment, in dem du den Schalter schließt, schlägt der Zeiger des Voltmeters kurz aus und fällt sofort wieder auf Null zurück. Solange der Schalter geschlossen bleibt, passiert nichts. In dem Moment, in dem du den Schalter wieder öffnest, schlägt der Zeiger kurz in die entgegengesetzte Richtung aus.

Erklärung: Nur in den kurzen Momenten des Ein- und Ausschaltens baut sich das Magnetfeld der ersten Spule auf oder ab. Nur in diesen Momenten ändert sich das Feld im Inneren der zweiten Spule, wodurch kurzzeitig eine Spannung induziert wird.

Schritt-für-Schritt-Anleitung

Nutze diesen Plan, um bei Prüfungsaufgaben herauszufinden, ob eine Spannung entsteht.

1. Gibt es ein Magnetfeld? Prüfe, ob ein Dauermagnet oder ein eingeschalteter Elektromagnet in der Nähe der Spule ist.
2. Ändert sich das Magnetfeld in der Spule? Das ist die wichtigste Frage! Suche nach Wörtern, die eine Veränderung beschreiben: Wird etwas bewegt (hineingeschoben, herausgezogen, gedreht)? Wird ein Strom ein- oder ausgeschaltet? Wird ein Strom stärker oder schwächer?
3. Schlussfolgerung ziehen: Ja, es ändert sich: Es wird eine Spannung induziert. Nein, es bleibt gleich: Es wird keine Spannung induziert (auch wenn ein starker Magnet direkt in der Spule liegt!).

Durchgerechnete Beispiele

Beispiel 1

Aufgabe

Zwei Spulen stehen nebeneinander. Spule 1 ist an eine Batterie angeschlossen, Spule 2 an ein Messgerät. Eine Schülerin schließt den Schalter von Spule 1, wartet 10 Sekunden und öffnet den Schalter wieder. Beschreibe genau, zu welchen Zeitpunkten das Messgerät an Spule 2 eine Spannung anzeigt.

Lösung Schritt für Schritt

Fortschritt

2 / 2

1. 1
   Schritt 1
   Gibt es ein Magnetfeld?

   Ja, sobald der Schalter geschlossen wird, wird Spule 1 zu einem Elektromagneten und erzeugt ein Magnetfeld.

2. 2
   Schritt 2 · Ergebnis
   Ändert sich das Magnetfeld in der Spule?

   Wir müssen die drei Phasen genau betrachten:

   1. Beim Schließen des Schalters: Das Magnetfeld baut sich auf. Es ändert sich (wird stärker).
   2. Während der 10 Sekunden: Der Strom fließt konstant. Das Magnetfeld ist da, aber es ändert sich nicht mehr.
   3. Beim Öffnen des Schalters: Das Magnetfeld bricht zusammen. Es ändert sich (wird schwächer).

Ergebnis:

Das Messgerät zeigt nur in zwei ganz kurzen Momenten eine Spannung an: Exakt in dem Moment, in dem der Schalter geschlossen wird, und exakt in dem Moment, in dem er wieder geöffnet wird. Während der 10 Sekunden dazwischen zeigt das Gerät keine Spannung an.

Wichtige Erkenntnisse

• Bewegung ist nicht die wahre Ursache der Induktion, sondern die Änderung des Magnetfelds.
• Je mehr Magnetfeldlinien in eine Spule eindringen oder sie verlassen, desto stärker ändert sich das Feld.
• Universelle Regel: Jede Änderung des Magnetfelds im Inneren einer Spule induziert eine Spannung.
• Man kann eine Spannung völlig ohne Bewegung erzeugen, indem man einen Elektromagneten neben einer Spule ein- oder ausschaltet.
